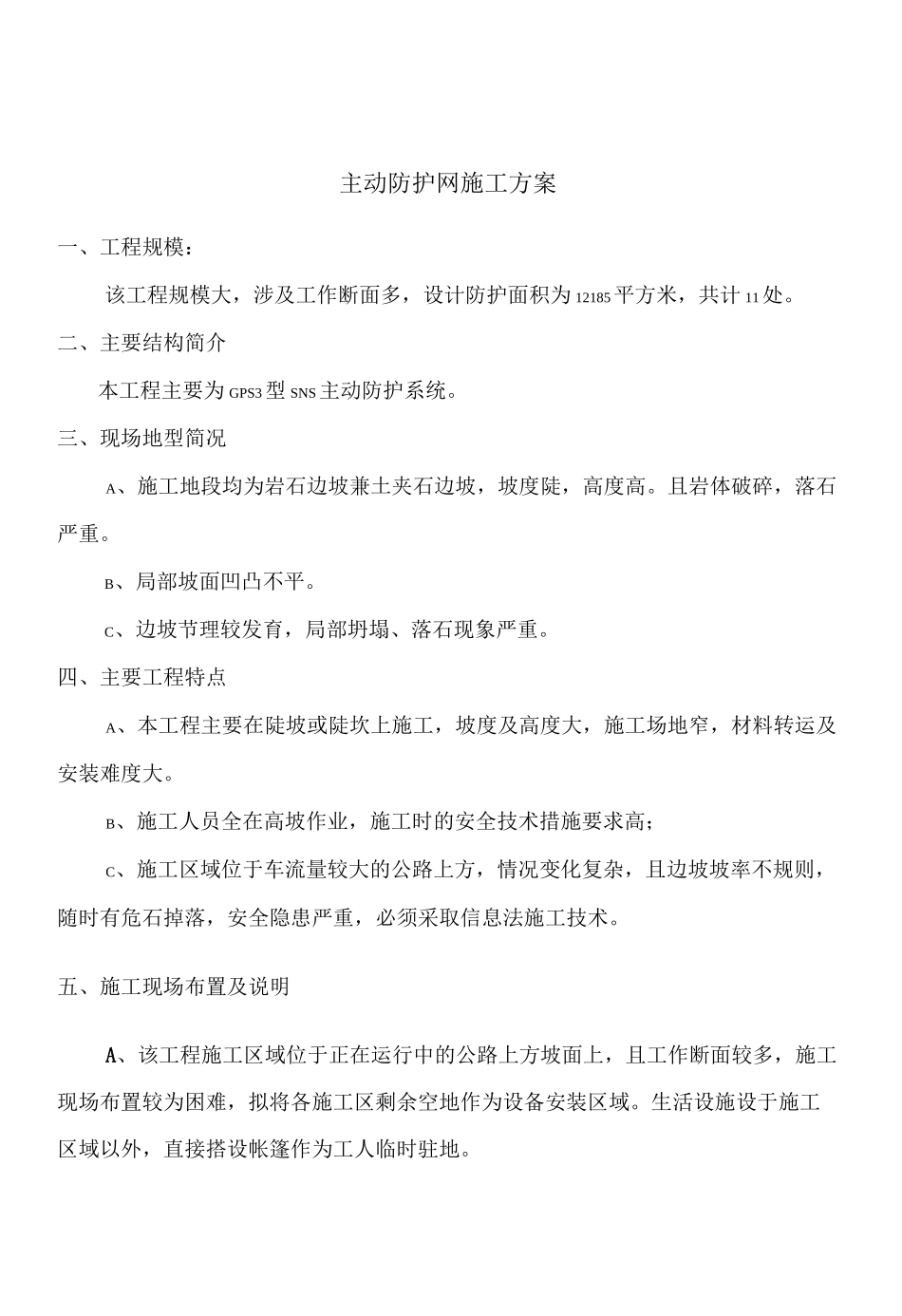

主动防护网施工方案一、工程规模：该工程规模大，涉及工作断面多，设计防护面积为12185平方米，共计11处。二、主要结构简介本工程主要为GPS3型SNS主动防护系统。三、现场地型简况A、施工地段均为岩石边坡兼土夹石边坡，坡度陡，高度高。且岩体破碎，落石严重。B、局部坡面凹凸不平。C、边坡节理较发育，局部坍塌、落石现象严重。四、主要工程特点A、本工程主要在陡坡或陡坎上施工，坡度及高度大，施工场地窄，材料转运及安装难度大。B、施工人员全在高坡作业，施工时的安全技术措施要求高；C、施工区域位于车流量较大的公路上方，情况变化复杂，且边坡坡率不规则，随时有危石掉落，安全隐患严重，必须采取信息法施工技术。五、施工现场布置及说明A、该工程施工区域位于正在运行中的公路上方坡面上，且工作断面较多，施工现场布置较为困难，拟将各施工区剩余空地作为设备安装区域。生活设施设于施工区域以外，直接搭设帐篷作为工人临时驻地。竹山恒昌•四季花城二期工程1B、施工用电竹山恒昌•四季花城二期工程缝合绳。钢丝绳锚杆和纵横向支撑绳构成固定系统，通过缝合拉紧，对柔性网部分进行实现预张拉，将作为系统主要构成的柔性网覆盖在有潜在崩塌落石灾害的坡面上，对整个坡面形成连续支撑，其预张拉作业使系统尽可能紧贴坡面，并形成了抑制局部危岩移动或发生局部位移或破坏后将其裹缚（滞留）于原位附近的预应力，从而实现其主动防护的目的。2、施工程序和方法（1）、用洋铲、钢钎等工具清除或临时处理坡面防护区域内影响施工安全的浮土及浮石，以消除施工安全隐患。（2）、放线测量锚杆孔位根据系统布置要求，用皮尺、钢尺等测量工具按锚杆纵横标准间距4・5mX4・5m（与网块尺寸为4mX4m钢丝绳对应）放线确定锚杆孔位，锚杆孔位尽量布置在天然低洼处，为此可对锚杆孔位的标准间距做0・3m左右的调整（既4・2m~4・8m之间）,以确保系统尽可能紧贴坡面。局部区域为满足紧贴坡面的要求需增补锚杆时，同时测量定位。（3）、钻凿锚杆孔考虑坡上作业安全及钻孔深度、孔径等特点，该系统工程钻孔机械选用手持式风动凿机，对应岩土区域选用手持电钻。为满足设计要求，钻孔钻头选用42（mm）钻头（设计为不小于42mm）。对应3m深度的锚孔选用3・5m钻杆，对应4m锚孔选用4・5m钻杆，以保证锚杆深度进入岩体不小于设计要求。钻孔前，首先备好风管（或电线），在安全措施保证的前提下，开始钻孔。钻孔时，若锚杆孔位不是在天然低洼处或天然低洼处的凹坑深度小于钢绳锚杆外露环套的长度时，需在锚杆孔位处凿一深度不小于锚杆外露环套尺寸的凹坑（一般为口径20cm,深15cm）。然后在凹坑底部开始钻凿，钻孔完后，用钢尺或其他测3竹山恒昌•四季花城二期工程量工具进行测量，保证其深度不小于设计要求，最后采用临时堵孔或其他措施、防止杂物落入孔内。（4）、灌浆并插入锚杆1、本工程锚杆采用2①16镀锌钢丝绳锚杆，其各规格和性能参数均由厂家检验合格后出厂，运到工地只须目测并少量抽检。2、灌浆用水泥砂浆为满足设计要求，采用M20全粘结砂浆或水泥净浆，水泥用325普通硅酸盐水泥，如用M20全粘结砂浆时，优质选用粒径不大于30mm的中粗沙。在施工过程中严格按照施工配合比进行配制。3、T[205315033倳350978919褙N4、5、压浆方法首先进行清孔，确保孔内无杂物，并确认其深度足够的情况下方可压浆，其浆液应严格按照试验室给定的配合比配制，其结石率，失水体积收缩率等均应满足规范要求。压浆前插入锚杆，自上而下式，在封闭孔口后实施，每孔一次性注浆，为确保注浆压力，必须采用与钻孔孔径一致的止浆塞。在规定压力下，压浆量小于1L/min时，稳压1分钟，若压力不下降或压力下降不超过5%，则可正常止浆。压浆过程中若漏浆现象严重，可采用浓浆封底，对于变形过大步能正常止浆的情况可采用2-3小时的间隙法注浆，若任不能抑制变形，可三天后进行复注。待浆液完全凝固后方可进行下道工序施工。在整个压浆过程中严格按照施工要求进行施工以确保其达到设计应有的牢固力。（5）、纵横向支撑绳的安装该系统纵横向支撑绳均采用①16高强度镀锌钢丝绳。安装前先确保钢绳锚杆灌45竹山恒昌•四季花城二期工程浆浆...
