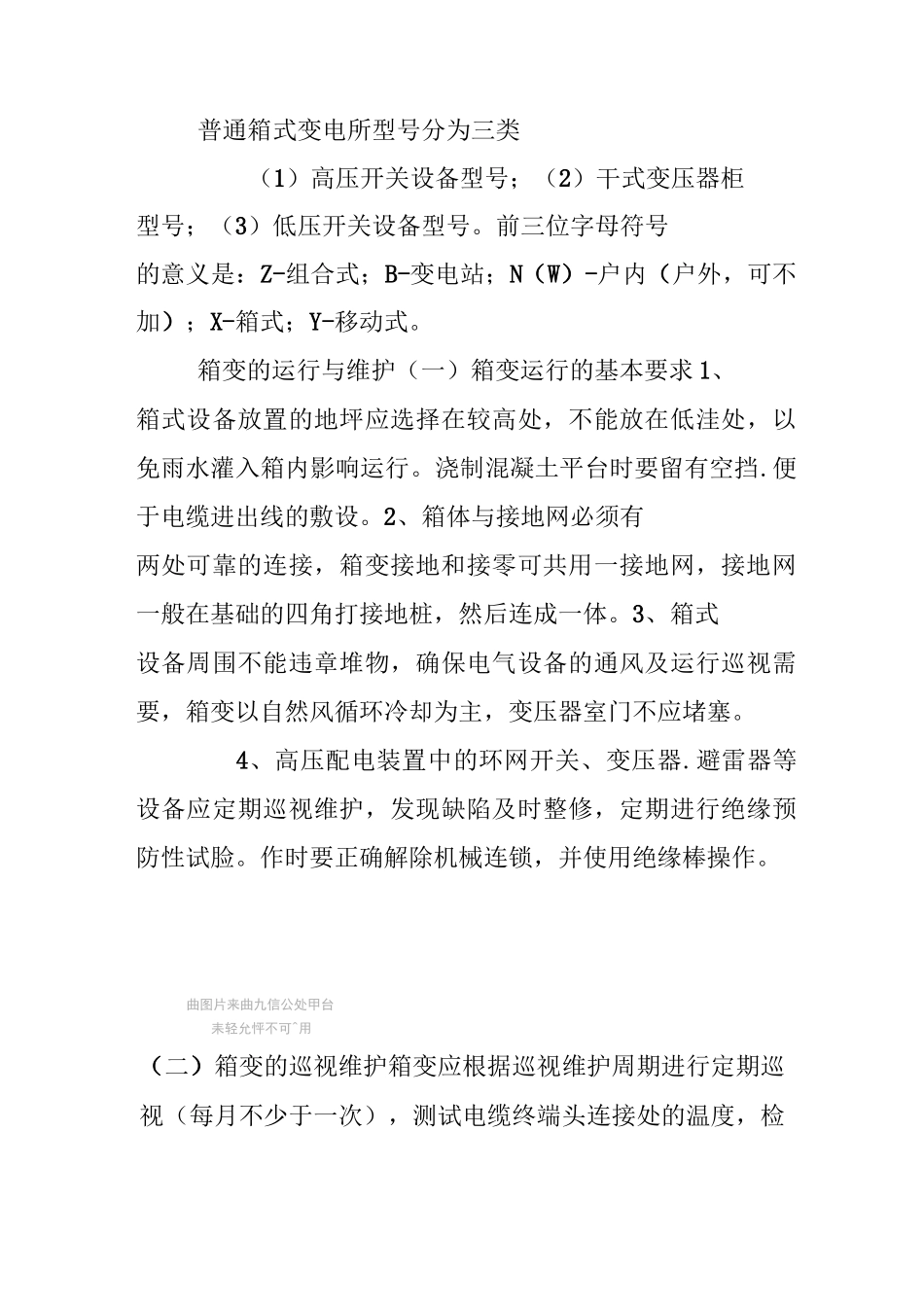

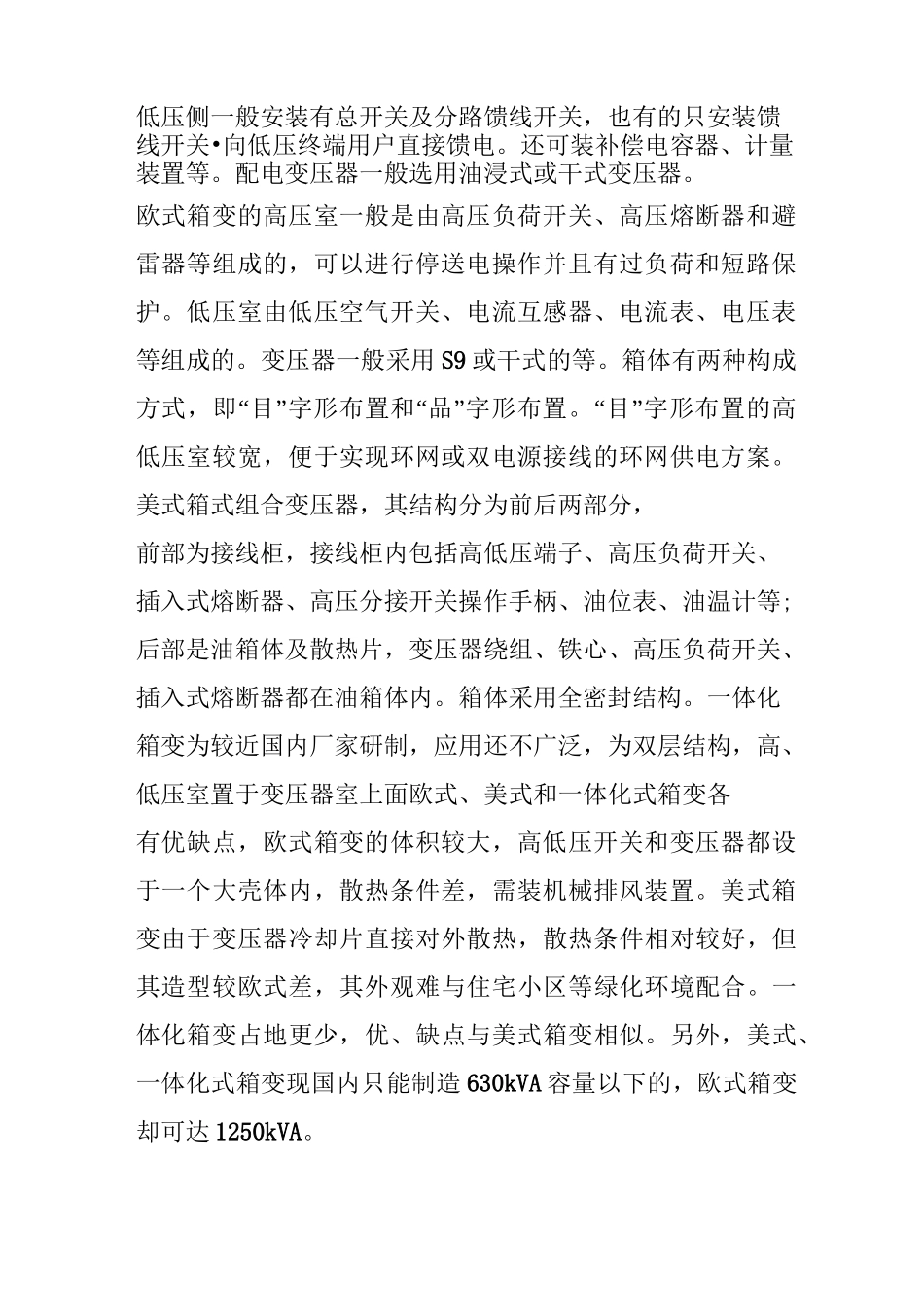

什么是箱变？箱变知识大全箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内。箱式变电站，又叫预装式变电所或预装式变电站。是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。耒轻允护F可^用箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。还可在高压侧加装计量装置。低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关•向低压终端用户直接馈电。还可装补偿电容器、计量装置等。配电变压器一般选用油浸式或干式变压器。欧式箱变的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的，可以进行停送电操作并且有过负荷和短路保护。低压室由低压空气开关、电流互感器、电流表、电压表等组成的。变压器一般采用S9或干式的等。箱体有两种构成方式，即“目”字形布置和“品”字形布置。“目”字形布置的高低压室较宽，便于实现环网或双电源接线的环网供电方案。美式箱式组合变压器，其结构分为前后两部分，前部为接线柜，接线柜内包括高低压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等;后部是油箱体及散热片，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内。箱体采用全密封结构。一体化箱变为较近国内厂家研制，应用还不广泛，为双层结构，高、低压室置于变压器室上面欧式、美式和一体化式箱变各有优缺点，欧式箱变的体积较大，高低压开关和变压器都设于一个大壳体内，散热条件差，需装机械排风装置。美式箱变由于变压器冷却片直接对外散热，散热条件相对较好，但其造型较欧式差，其外观难与住宅小区等绿化环境配合。一体化箱变占地更少，优、缺点与美式箱变相似。另外，美式、一体化式箱变现国内只能制造630kVA容量以下的，欧式箱变却可达1250kVA。普通箱式变电所型号分为三类（1）高压开关设备型号；（2）干式变压器柜型号；（3）低压开关设备型号。前三位字母符号的意义是：Z-组合式；B-变电站；N（W）-户内（户外，可不加）；X-箱式；Y-移动式。箱变的运行与维护（一）箱变运行的基本要求1、箱式设备放置的地坪应选择在较高处，不能放在低洼处，以免雨水灌入箱内影响运行。浇制混凝土平台时要留有空挡.便于电缆进出线的敷设。2、箱体与接地网必须有两处可靠的连接，箱变接地和接零可共用一接地网，接地网一般在基础的四角打接地桩，然后连成一体。3、箱式设备周围不能违章堆物，确保电气设备的通风及运行巡视需要，箱变以自然风循环冷却为主，变压器室门不应堵塞。4、高压配电装置中的环网开关、变压器.避雷器等设备应定期巡视维护，发现缺陷及时整修，定期进行绝缘预防性试脸。作时要正确解除机械连锁，并使用绝缘棒操作。曲图片来曲九信公处甲台耒轻允怦不可^用（二）箱变的巡视维护箱变应根据巡视维护周期进行定期巡视（每月不少于一次），测试电缆终端头连接处的温度，检查设备运行情况，必要时进行试脸。一般巡视项目如下。1、基础是否牢困，孔洞是否封堵，柜体有无潮气。2、接地装置是否完备、连接是否良好•接地电阻是否符合要求。3、户外环境有无变化.有无影响交通和行人的安全。4、检查各路馈线负荷情况.三相负荷是否平衡或过负荷现象，开关分合位置、仪表指示是否正确，控制装置是否正常工作。5、箱变的除尘箱变内部每隔一年除尘一次，高压室、低压室柜体表面和气箱表面可用湿布进行擦拭，变压器室内变压器用吹气除尘或吸尘器除尘。6、风机的日常维护和检修检查风机运转的情况，如未运行，使用温湿度控制器，调到现有温度以下，启动风机检查。7、高...
