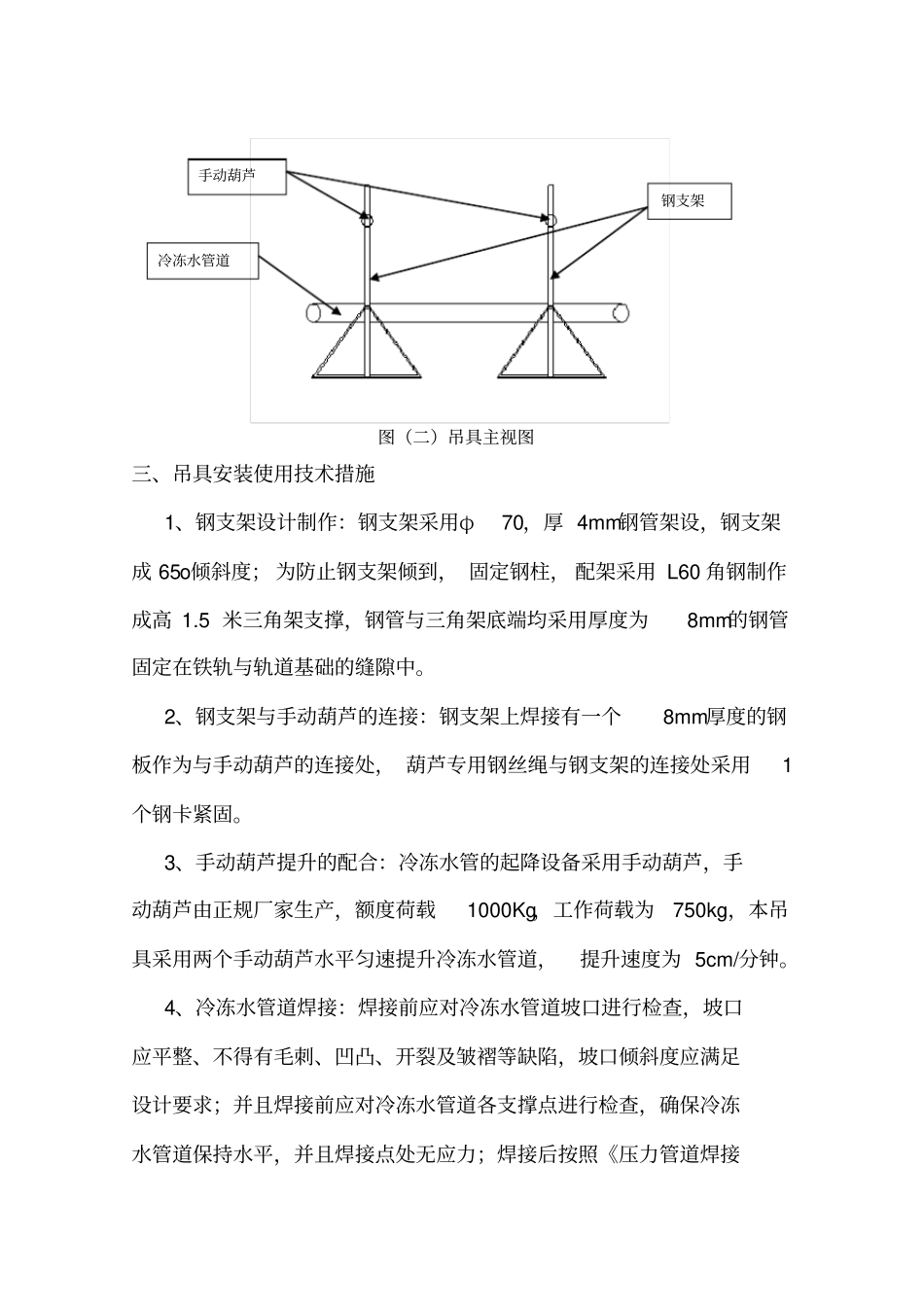

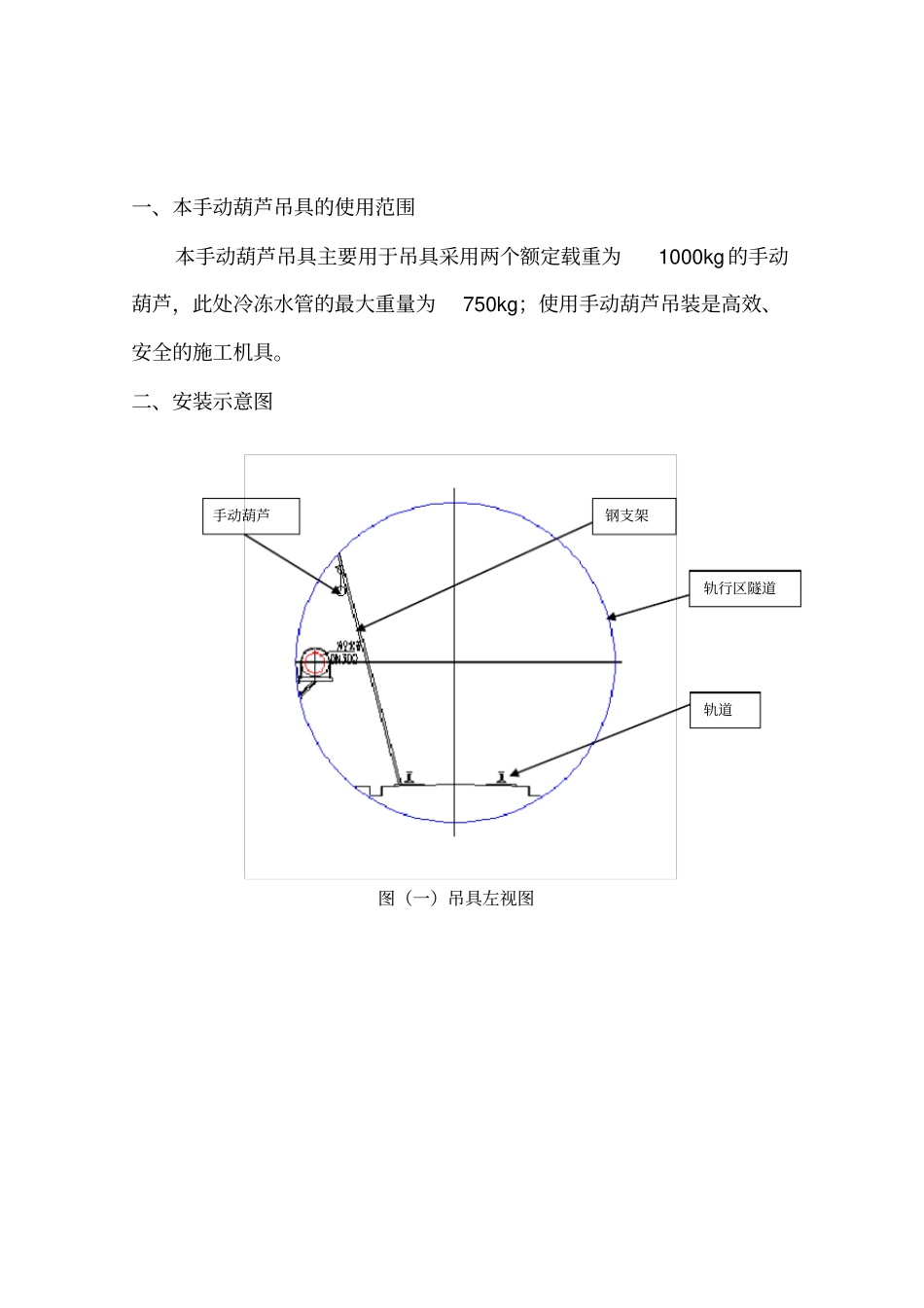

手动葫芦吊装施工方案2011年7月一、本手动葫芦吊具的使用范围本手动葫芦吊具主要用于吊具采用两个额定载重为1000kg的手动葫芦，此处冷冻水管的最大重量为750kg；使用手动葫芦吊装是高效、安全的施工机具。二、安装示意图图（一）吊具左视图手动葫芦钢支架轨行区隧道轨道图（二）吊具主视图三、吊具安装使用技术措施1、钢支架设计制作：钢支架采用φ70，厚4mm钢管架设，钢支架成65o倾斜度；为防止钢支架倾到，固定钢柱，配架采用L60角钢制作成高1.5米三角架支撑，钢管与三角架底端均采用厚度为8mm的钢管固定在铁轨与轨道基础的缝隙中。2、钢支架与手动葫芦的连接：钢支架上焊接有一个8mm厚度的钢板作为与手动葫芦的连接处，葫芦专用钢丝绳与钢支架的连接处采用1个钢卡紧固。3、手动葫芦提升的配合：冷冻水管的起降设备采用手动葫芦，手动葫芦由正规厂家生产，额度荷载1000Kg，工作荷载为750kg，本吊具采用两个手动葫芦水平匀速提升冷冻水管道，提升速度为5cm/分钟。4、冷冻水管道焊接：焊接前应对冷冻水管道坡口进行检查，坡口应平整、不得有毛刺、凹凸、开裂及皱褶等缺陷，坡口倾斜度应满足设计要求；并且焊接前应对冷冻水管道各支撑点进行检查，确保冷冻水管道保持水平，并且焊接点处无应力；焊接后按照《压力管道焊接手动葫芦钢支架冷冻水管道验收规范》进行验收。5、吊装完毕后，作业人员将逐一对吊具各个部位进行检查，各部件之间的连接应牢固，无变形、链条无损坏后方可投入使用。四、吊具的安装验收1、静载试验：装载一个冷冻水管道，上行0.1m观察，吊具各部位连接保持正常，葫芦及安全锁无下滑。2、动载试验：上行1m观察，吊具各部位连接不变形，运行正常；五、吊具操作使用注意事项1、起吊前的检查1各机件必须完好无损传动部分及起重链条润滑良好空运转正常。2不允许用吊钩钩尖钩挂重物。3起重链条不得扭转和打结，双行链手拉葫芦的下吊钩组件不得翻转。4吊钩应在重物重心以及吊具的铅垂线上，严防重物倾斜翻转。2、操作1操作时应首先试吊当重物离地后如运转正常制动可靠方可继续起吊；2作业时操作者不得站在重物上面，操作者也不得将重物吊起后停留在空中而离开现场；3起吊过程中严禁任何人在重物下行走或停留；4不得使用非手动驱动方式起吊重物，发现拉不动时不得增加拉力，要立即停止使用检查重物是否与其他物件牵连，重物重量是否超过了额定起重量，葫芦机件有无损坏等；5上升或下降重物的距离不得超过规定的起升高度以防损坏机件六、维护和保养规则1、日常检查和保养1检查起重链条有无过量磨损腐蚀变形和外部损伤；2检查所有转动件转动是否灵活紧固件不得松动；3检查吊钩的磨损和变形吊钩应无裂纹锐角毛刺腐蚀翘曲和扭转等有害缺陷；4各传动部件应定期加油脂润滑制动器的摩擦表面之间必须保持清洁无油污，以保证制动性能可靠；5起重链条使用时应经常涂敷润滑油不应粘上泥土等杂物，以免带入起重链轮而沉积在凹处影响正常啮合。6使用完毕的手拉葫芦应存放在干燥场所长期放置，不用时应适当防护和妥善保管。2、定期检查和保养1检查的时间间隔应按作业的频繁程度和作业的环境来确定但每年不得少于1次；2必须由熟悉产品结构和性能的人员按使用维护说明书的要求进行拆卸检查；3经拆卸重新组装后的手拉葫芦应按JB/T7334中的规定进行动载性能试验和制动性能试验符合要求后方可继续使用。
