手机外壳塑料模具设计讲解VIP免费

手机外壳塑料模具设计讲解_第1页
1/37
手机外壳塑料模具设计讲解_第2页
2/37
手机外壳塑料模具设计讲解_第3页
3/37

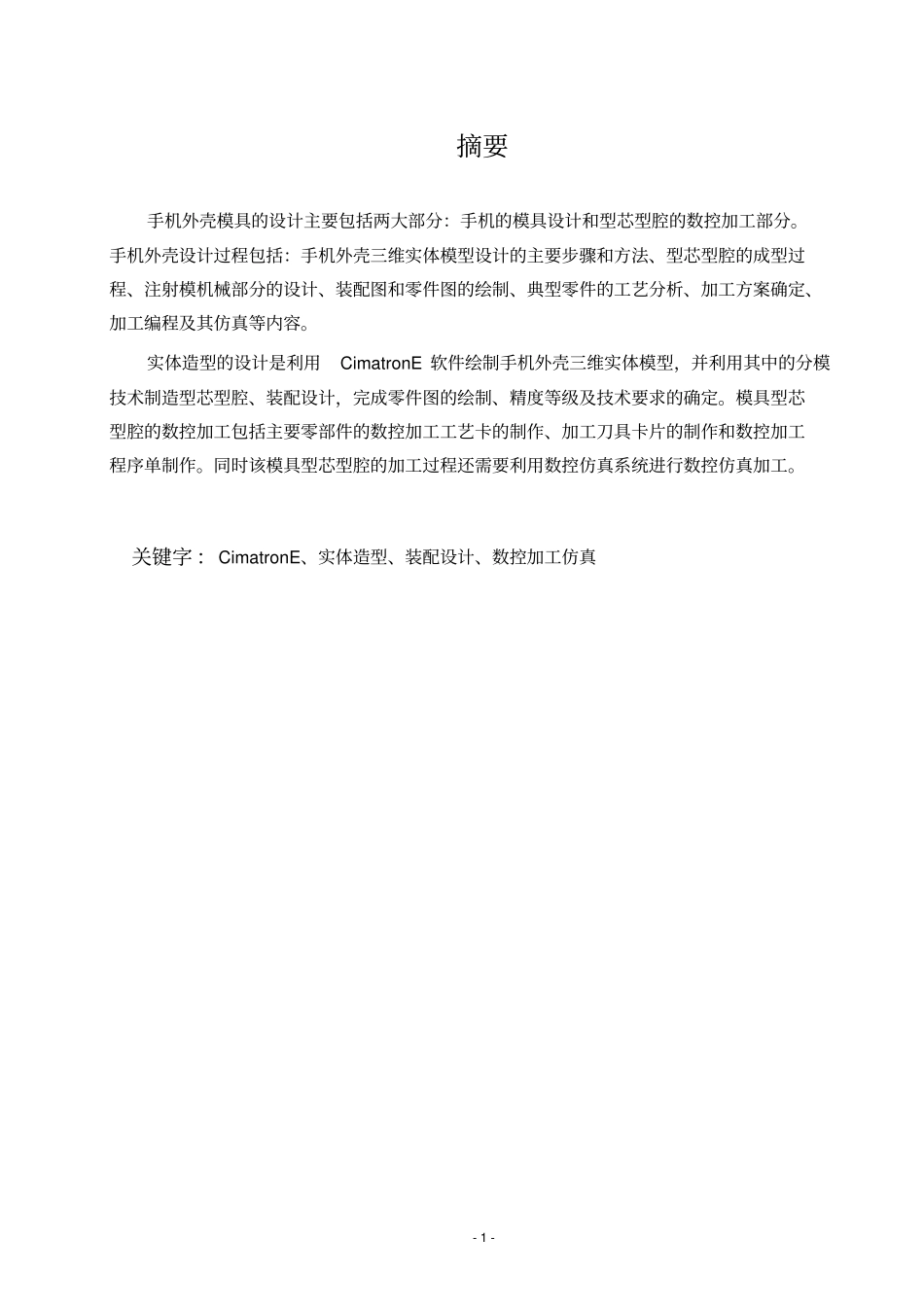

-1-摘要手机外壳模具的设计主要包括两大部分:手机的模具设计和型芯型腔的数控加工部分。手机外壳设计过程包括:手机外壳三维实体模型设计的主要步骤和方法、型芯型腔的成型过程、注射模机械部分的设计、装配图和零件图的绘制、典型零件的工艺分析、加工方案确定、加工编程及其仿真等内容。实体造型的设计是利用CimatronE软件绘制手机外壳三维实体模型,并利用其中的分模技术制造型芯型腔、装配设计,完成零件图的绘制、精度等级及技术要求的确定。模具型芯型腔的数控加工包括主要零部件的数控加工工艺卡的制作、加工刀具卡片的制作和数控加工程序单制作。同时该模具型芯型腔的加工过程还需要利用数控仿真系统进行数控仿真加工。关键字:CimatronE、实体造型、装配设计、数控加工仿真-2-绪论模具是工业生产中的重要工艺装备,模具工业是国民经济的各个部门发展的重要基础之一。谈到模具,其是衡量一个国家工业水平的基准。模具工业是国民经济的基础工业,是国际上公认的关键工业。模具生产技术水平的高低是衡量一个国家产品制造水平高低的重要标志,它在很大程度上决定着产品的质量,效益和新产品的开发能力。振兴和发展我国的模具工业,正日益受到人们的关注。早在1989年3月中国政府颁布的《关于当前产业政策要点的决定》中,将模具列为机械工业技术改造序列的第一位。模具工业既是高新技术产业的一个组成部分,又是高新技术产业化的重要领域。模具在机械、电子、轻工、汽车、纺织、航空、航天等工业领域里,日益成为使用最广泛的主要工艺装备,它承担了这些工业领域中60%~90%的产品的零件,组件和部件的生产加工。因此模具设计水平的高低、模具制造能力的强弱以及模具质量的优劣都直接影响着许多新产品的研发和老产品的更新换代,影响着各种产品的质量,经济效益的增长以及工业水平的提高同样,随着经济的发展,通信工业和通信技术的进步与发展。手机应用越来越广泛,对人们的家庭生活和社会生活也产生了非常大的影响。因此手机的更新换代越来越频繁,人们对手机的使用性能以及外观的要求更高。因此对手机模具的造型以及精度要求越来越高。手机外壳的制造更是离不开模具,模具的好与坏直接影响了手机外壳的质量与美观度。为得到较好的模具实体,本书将详细介绍手机外壳模具的设计以及加工过程。-3-第一章手机外壳的实体造型设计1绘制草图根据设计的尺寸,将手机外壳的草图画出。2手机外壳的实体生成——新建拉伸通过主菜单得到拉伸操作的菜单建立拉伸实体,选择相应的参数3进一步完成实体造型,在手机的表面建立相应的删除拉伸,既方便消费者使用,同时增加了产品的美观程度。(1)建立相应的草图:-4-(2)建立对应的删除拉伸:通过主菜单找到删除拉伸菜单:通过删除拉伸菜单创建相应的参数,建立实体造型通过删除拉伸得到的最终实体造型为:4手机外壳为壳类零件,所以要在建立的实体上建立抽壳。同理,通过主菜单找到抽壳菜单通过菜单建立对应的参数。-5-得到抽壳以后的实体:5建立圆角手机外壳不能是四四方方的,这样既不美观也不安全,同时也会在取出产品时造成不必要的麻烦,使产品的取出困难。所以应当在产品的边缘建立相应的圆角来解决以上问题。圆角命令菜单:选取需要制作圆角的边:建立相应的参数:-6-得到修饰以后的实体造型6手机外壳最主要的两部分为手机屏幕和手机键盘,下面通过建立删除拉伸实现两部分的成型。手机屏幕的建立(1)草图的建立:(2)选择参数,建立相应的删除拉伸:-7-手机键盘的建立(1)草图的建立:(2)选择参数,建立相应的删除拉伸:同样手机按键也需要进行圆角的修饰选取需要倒圆角的边选择参数建立圆角-8-这样手机外壳的实体造型部分完成,得到的最终实体为:第二章手机外壳的分模设计(1)首先进入分模界面单击设置工作零件:单击进入分模界面:-9-(2)快速断开单击进入图示界面:按图示选取相应的命令。然后单击,进入下图:然后单击最外边的竖直面,将其添加到上边的壳上,如图示-10-然后单击,退出快速断开界面。(3)建立内外分模线通过建立组合曲线的方式建立内外分模线。选取相应的命令建立如图示的组合曲线:建立内外分模面:通过...
