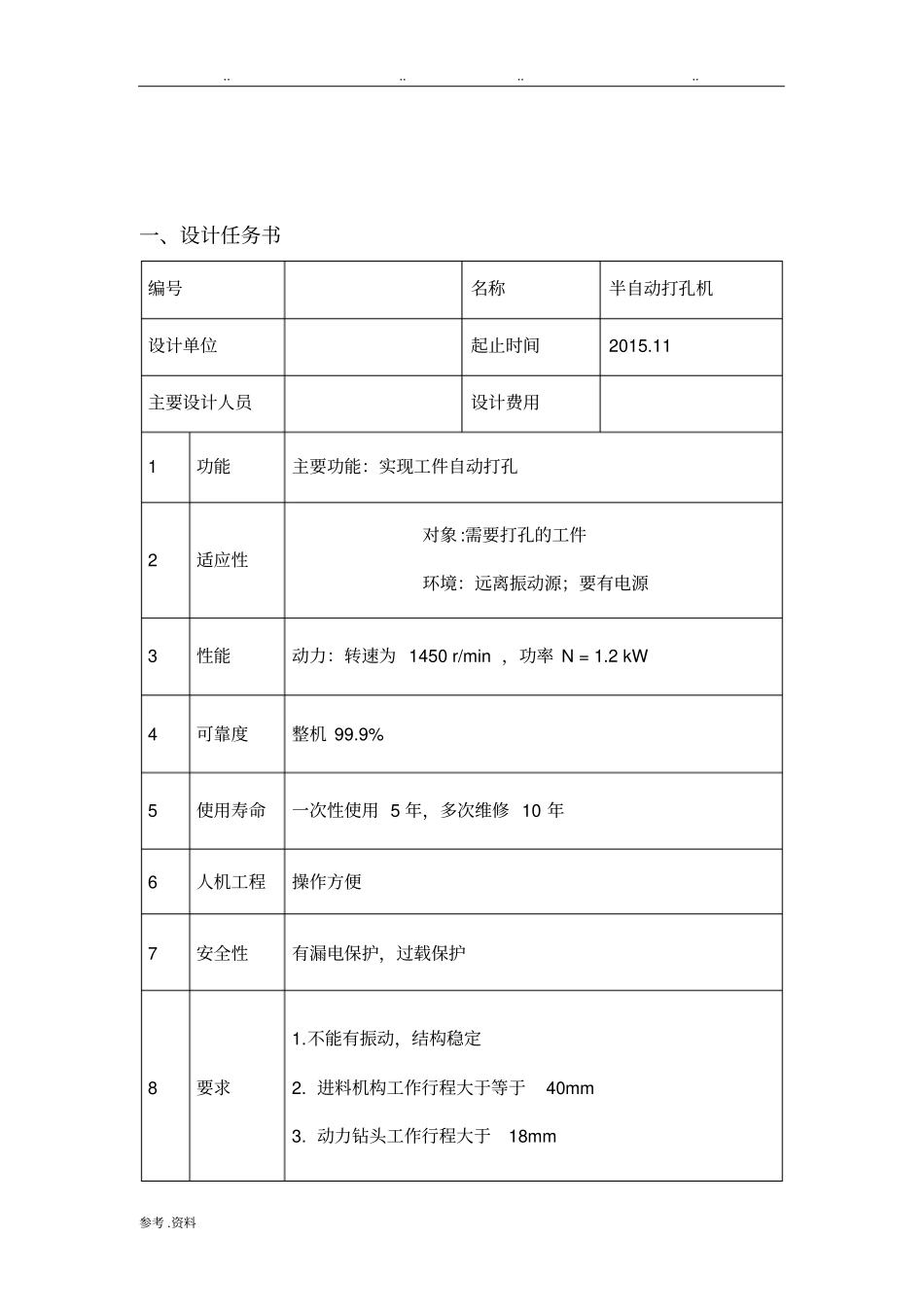

机械系统设计课程作业(打孔机的设计)........参考.资料一、设计任务书...........................................................................................................2二、确定总共能(黑箱)..............................................................................................3三、确定工艺原理.........................................................................................................3(一)机构的工作原理:................................................................................................3(二)原动机的选择原理..............................................................................................3(三)传动机构的选择和工作原理....................................................................................4四、工艺路线图............................................................................................................5五、功能分解(功能树)..............................................................................................5六、确定每种功能方案,形态学矩阵............................................................................6七、系统边界................................................................................................................8八、方案评价................................................................................................................8九、画出方案简图.........................................................................................................8十、总体布局图..........................................................................................................11十一、主要参数确定...................................................................................................12十二、循环图..............................................................................................................16........参考.资料一、设计任务书编号名称半自动打孔机设计单位起止时间2015.11主要设计人员设计费用1功能主要功能:实现工件自动打孔2适应性对象:需要打孔的工件环境:远离振动源;要有电源3性能动力:转速为1450r/min,功率N=1.2kW4可靠度整机99.9%5使用寿命一次性使用5年,多次维修10年6人机工程操作方便7安全性有漏电保护,过载保护8要求1.不能有振动,结构稳定2.进料机构工作行程大于等于40mm3.动力钻头工作行程大于18mm........参考.资料表1二、确定总共能(黑箱)三、确定工艺原理(一)机构的工作原理:该系统由电机驱动,通过变速传动将电机的1450r/min降到主轴的2r/min,与传动轴相连的各机构控制送料,定位,和进刀等工艺动作,最后由凸轮机通过齿轮传动带动齿条上下平稳地运动,这样动力头也就能带动刀具平稳地上下移动从而保证了较高的加工质量。(二)原动机的选择原理(1)原动机的分类原动机的种类按其输入能量的不同可以分为两类:A.一次原动机此类原动机是把自然界的能源直接转变为机械能,称为一次原动机。属于此类原动机的有柴油机,汽油机,汽轮机和燃汽机等。~220V被加工工件噪声发热图1有孔的工件黑箱........参考.资料B.二次原动机此类原动机是将发电机等能机所产生的各种形态的能量转变为机械能,称为二次原动机。属于此类原动机的有电动机,液压马达,气压马达,汽缸和液压缸等。(2)选择原动机时需考虑的因素:1:考虑现场能源的供应情况。2:考虑原动机的机械特性和工作制度与工作相匹配。3:考虑工作机对原动机提出的启动,过载,运转平稳等方面的要求。4:考虑工作环境的影响。5:考虑工作可靠,操作简易,维修方便。6:为了提高机械系统的经济效益,须考虑初始成本和运转维护成本。综上所述,在半自动钻床中最益选择二次原动机中的电动机作为原动件。(三)传动机...
