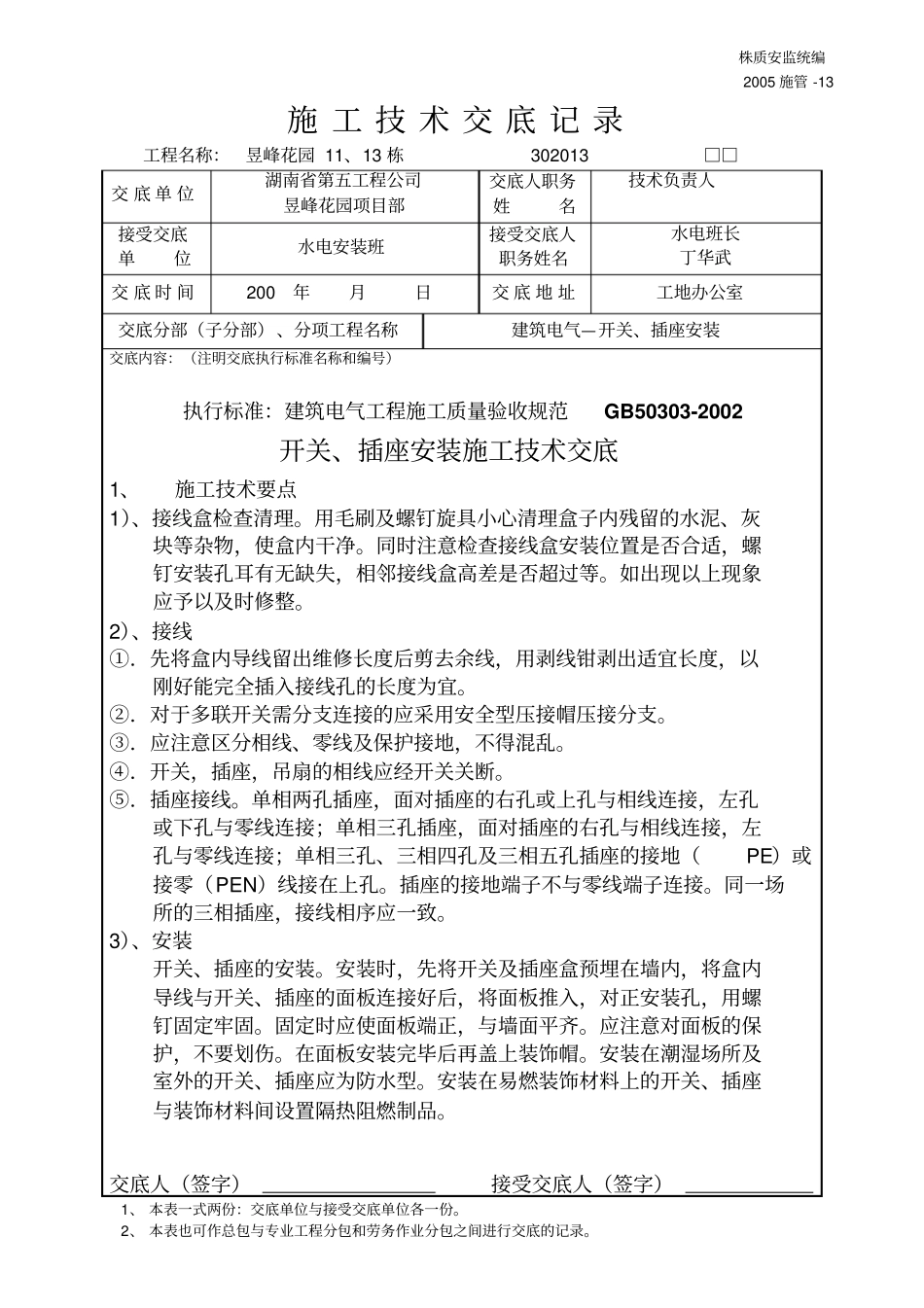

技术交底开关、插座、风扇安装_第1页
1/3

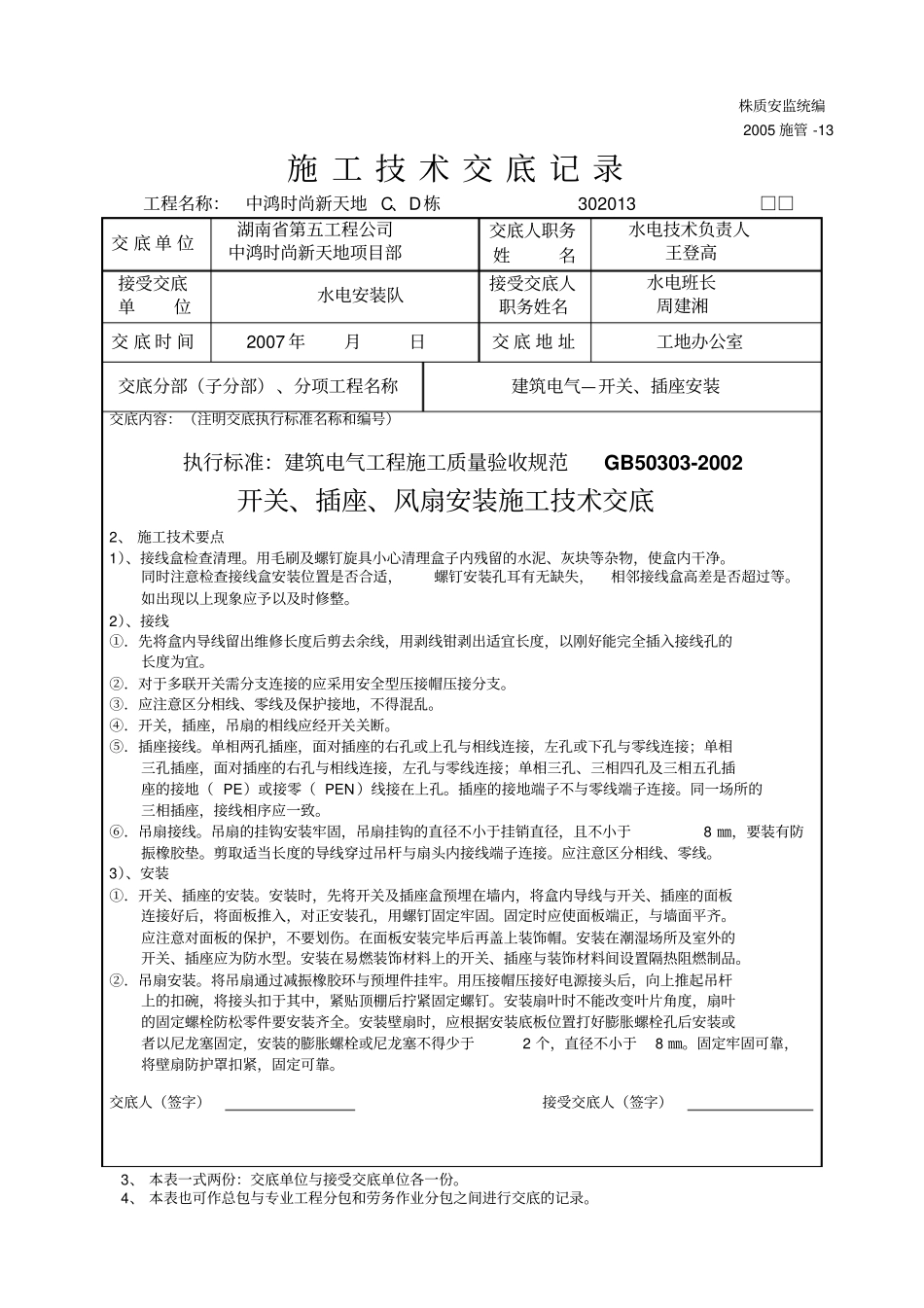

技术交底开关、插座、风扇安装_第2页
2/3
技术交底开关、插座、风扇安装_第3页
3/3
株质安监统编2005施管-13施工技术交底记录工程名称:昱峰花园11、13栋302013□□交底单位湖南省第五工程公司昱峰花园项目部交底人职务姓名技术负责人接受交底单位水电安装班接受交底人职务姓名水电班长丁华武交底时间200年月日交底地址工地办公室交底分部(子分部)、分项工程名称建筑电气—开关、插座安装交底内容:(注明交底执行标准名称和编号)执行标准:建筑电气工程施工质量验收规范GB50303-2002开关、插座安装施工技术交底1、施工技术要点1)、接线盒检查清理。用毛刷及螺钉旋具小心清理盒子内残留的水泥、灰块等杂物,使盒内干净。同时注意检查接线盒安装位置是否合适,螺钉安装孔耳有无缺失,相邻接线盒高差是否超过等。如出现以上现象应予以及时修整。2)、接线①.先将盒内导线留出维修长度后剪去余线,用剥线钳剥出适宜长度,以刚好能完全插入接线孔的长度为宜。②.对于多联开关需分支连接的应采用安全型压接帽压接分支。③.应注意区分相线、零线及保护接地,不得混乱。④.开关,插座,吊扇的相线应经开关关断。⑤.插座接线。单相两孔插座,面对插座的右孔或上孔与相线连接,左孔或下孔与零线连接;单相三孔插座,面对插座的右孔与相线连接,左孔与零线连接;单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座,接线相序应一致。3)、安装开关、插座的安装。安装时,先将开关及插座盒预埋在墙内,将盒内导线与开关、插座的面板连接好后,将面板推入,对正安装孔,用螺钉固定牢固。固定时应使面板端正,与墙面平齐。应注意对面板的保护,不要划伤。在面板安装完毕后再盖上装饰帽。安装在潮湿场所及室外的开关、插座应为防水型。安装在易燃装饰材料上的开关、插座与装饰材料间设置隔热阻燃制品。交底人(签字)接受交底人(签字)1、本表一式两份:交底单位与接受交底单位各一份。2、本表也可作总包与专业工程分包和劳务作业分包之间进行交底的记录。株质安监统编2005施管-13施工技术交底记录工程名称:中鸿时尚新天地C、D栋302013□□交底单位湖南省第五工程公司中鸿时尚新天地项目部交底人职务姓名水电技术负责人王登高接受交底单位水电安装队接受交底人职务姓名水电班长周建湘交底时间2007年月日交底地址工地办公室交底分部(子分部)、分项工程名称建筑电气—开关、插座安装交底内容:(注明交底执行标准名称和编号)执行标准:建筑电气工程施工质量验收规范GB50303-2002开关、插座、风扇安装施工技术交底2、施工技术要点1)、接线盒检查清理。用毛刷及螺钉旋具小心清理盒子内残留的水泥、灰块等杂物,使盒内干净。同时注意检查接线盒安装位置是否合适,螺钉安装孔耳有无缺失,相邻接线盒高差是否超过等。如出现以上现象应予以及时修整。2)、接线①.先将盒内导线留出维修长度后剪去余线,用剥线钳剥出适宜长度,以刚好能完全插入接线孔的长度为宜。②.对于多联开关需分支连接的应采用安全型压接帽压接分支。③.应注意区分相线、零线及保护接地,不得混乱。④.开关,插座,吊扇的相线应经开关关断。⑤.插座接线。单相两孔插座,面对插座的右孔或上孔与相线连接,左孔或下孔与零线连接;单相三孔插座,面对插座的右孔与相线连接,左孔与零线连接;单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座,接线相序应一致。⑥.吊扇接线。吊扇的挂钩安装牢固,吊扇挂钩的直径不小于挂销直径,且不小于8㎜,要装有防振橡胶垫。剪取适当长度的导线穿过吊杆与扇头内接线端子连接。应注意区分相线、零线。3)、安装①.开关、插座的安装。安装时,先将开关及插座盒预埋在墙内,将盒内导线与开关、插座的面板连接好后,将面板推入,对正安装孔,用螺钉固定牢固。固定时应使面板端正,与墙面平齐。应注意对面板的保护,不要划伤。在面板安装完毕后再盖上装饰帽。安装在潮湿场所及室外的开关、插座应为防水型。安装在易燃装饰材料上的开关、插座与装饰材料间设置隔热阻燃制品。②.吊扇安装。将吊扇通过减振橡胶环与...
