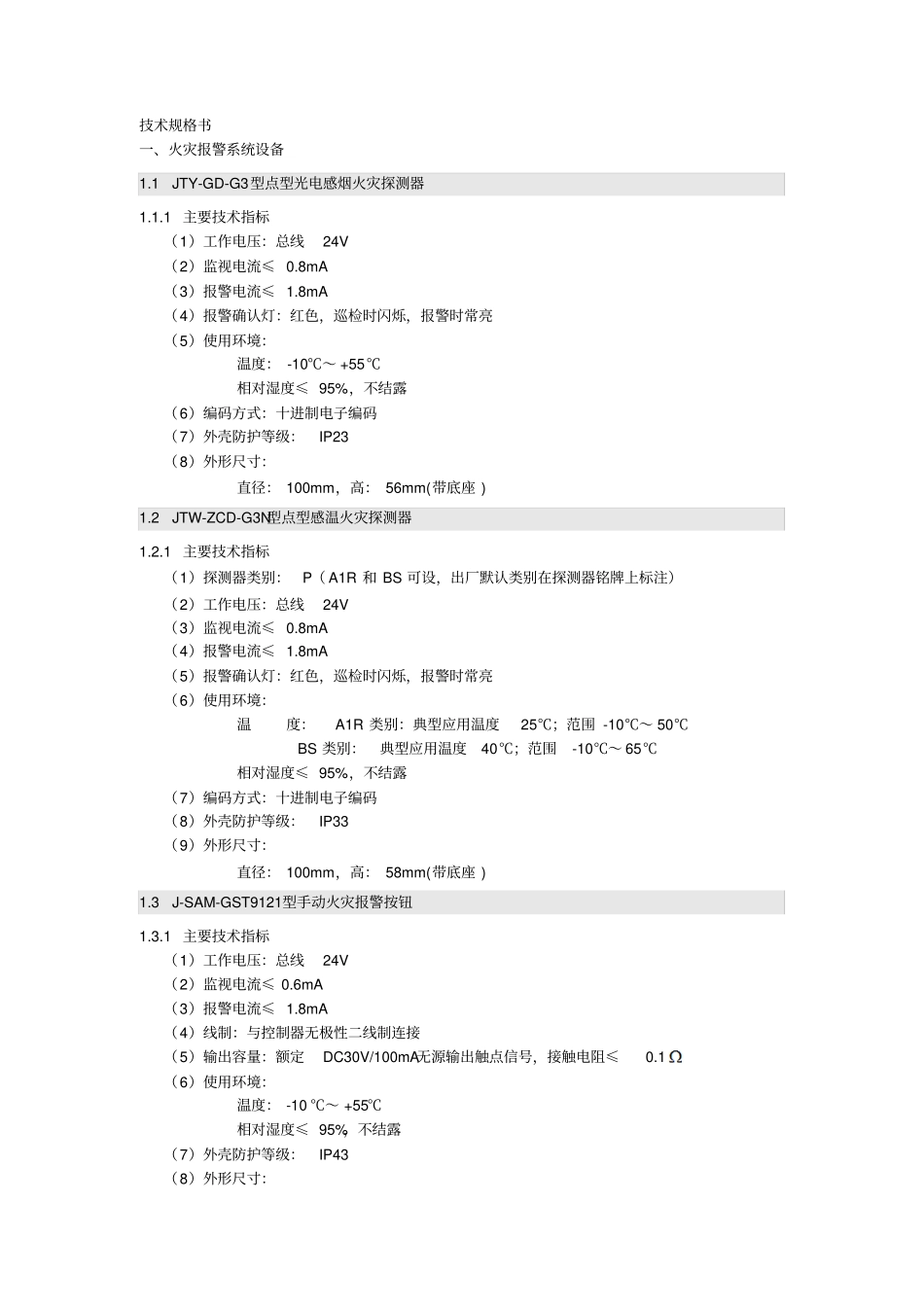

技术规格书一、火灾报警系统设备1.1JTY-GD-G3型点型光电感烟火灾探测器1.1.1主要技术指标（1）工作电压：总线24V（2）监视电流≤0.8mA（3）报警电流≤1.8mA（4）报警确认灯：红色，巡检时闪烁，报警时常亮（5）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（6）编码方式：十进制电子编码（7）外壳防护等级：IP23（8）外形尺寸：直径：100mm，高：56mm(带底座)1.2JTW-ZCD-G3N型点型感温火灾探测器1.2.1主要技术指标（1）探测器类别：P（A1R和BS可设，出厂默认类别在探测器铭牌上标注）（2）工作电压：总线24V（3）监视电流≤0.8mA（4）报警电流≤1.8mA（5）报警确认灯：红色，巡检时闪烁，报警时常亮（6）使用环境：温度：A1R类别：典型应用温度25℃；范围-10℃～50℃BS类别：典型应用温度40℃；范围-10℃～65℃相对湿度≤95%，不结露（7）编码方式：十进制电子编码（8）外壳防护等级：IP33（9）外形尺寸：直径：100mm，高：58mm(带底座)1.3J-SAM-GST9121型手动火灾报警按钮1.3.1主要技术指标（1）工作电压：总线24V（2）监视电流≤0.6mA（3）报警电流≤1.8mA（4）线制：与控制器无极性二线制连接（5）输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤0.1（6）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（7）外壳防护等级：IP43（8）外形尺寸：95.4mm×98.4mm×45.5mm(带底壳)1.4J-SAM-GST9123型消火栓按钮1.4.1主要技术指标（1）工作电压：总线24V（2）监视电流≤0.8mA（3）报警电流≤2mA（4）线制：消火栓按钮与火灾报警控制器信号二总线连接，若需实现直接启泵控制，需将消火栓按钮与泵控制箱采用二线连接（5）指示灯启动：红色，巡检时闪亮，消火栓按钮按下时此灯点亮回答：绿色，消防水泵运行时此灯点亮（6）无源输出触点容量：DC30V/100mA（7）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（8）外壳防护等级：IP65（9）外形尺寸：95.4mm×98.4mm×52.5mm(带底壳)1.5HX-100B、HX-100B/T型火灾声光警报器1.5.1主要技术指标（1）工作电压：信号总线电压：24V允许范围：16V～28V电源总线电压：DC24V允许范围：DC20V～DC28V（2）工作电流：总线监视电流≤0.8mA总线启动电流≤6.0mA电源监视电流≤10mA电源动作电流≤90mA（3）线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接（4）声压级：80dB～115dB（前方3m水平处（A计权））（5）闪光频率：1.0Hz～1.4Hz（6）变调周期：4s（1±20％）（7）声调：火警声（8）使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露（9）外壳防护等级：IP43（10）执行标准：GB26851-2011（11）外形尺寸：90mm×144mm×60.5mm（带底壳）1.6GST-LD-8300型输入模块1.6.1主要技术指标（1）工作电压：总线24V（2）工作电流≤1mA（3）线制：与控制器的信号二总线连接（4）出厂设置：常开检线方式（5）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（6）外壳防护等级：IP30（7）外形尺寸：86mm×86mm×43mm（带底壳）1.7GST-LD-8301型输入/输出模块1.7.1主要技术指标（1）工作电压：总线电压：总线24V电源电压：DC24V（2）监视电流：总线电流≤1mA电源电流≤5mA（3）动作电流：总线电流≤3mA电源电流≤20mA（4）线制：与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接（5）无源输出触点容量：DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V~48V直流或交流（6）输出控制方式：脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电器吸合时间为10s）（7）出厂设置：常开检线输入、无源输出方式（8）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（9）外壳防护等级：IP30（10）外形尺寸：86mm×86mm×43mm（带底壳）1.8GST-LD-8313型隔离器1.8.1主要技术指标（1）工作电压：总线24V（2）动作电流≤100mA（3）动作确认灯：黄色（4）使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露（5）外壳防护等级：IP30（6）外形尺寸：86mm×86mm×43mm（带底壳）1.9ZF-500型火灾显示盘1.9.1主要技术指标（1）显示方式：可显示报警时间、设备号、设备类...
