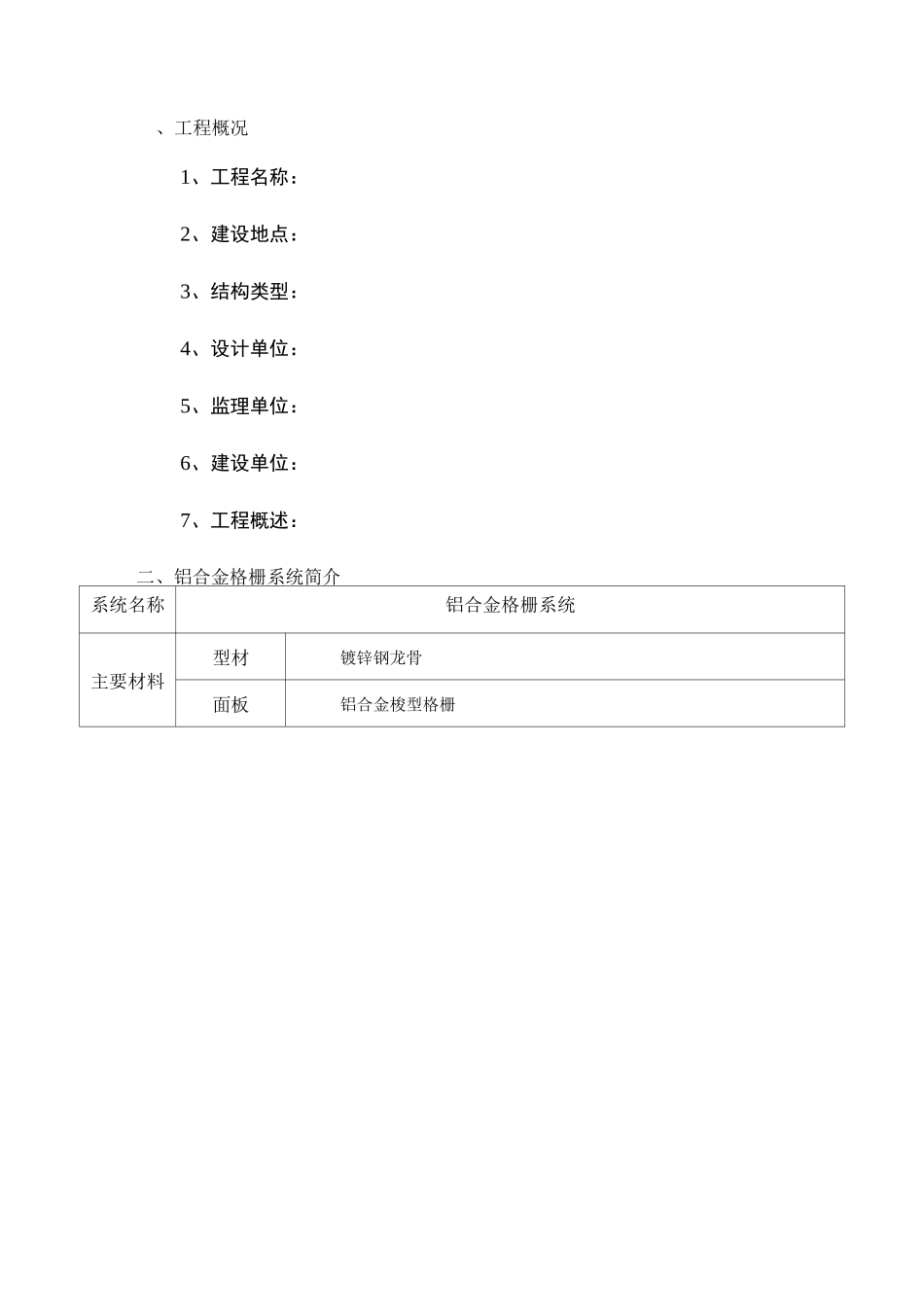

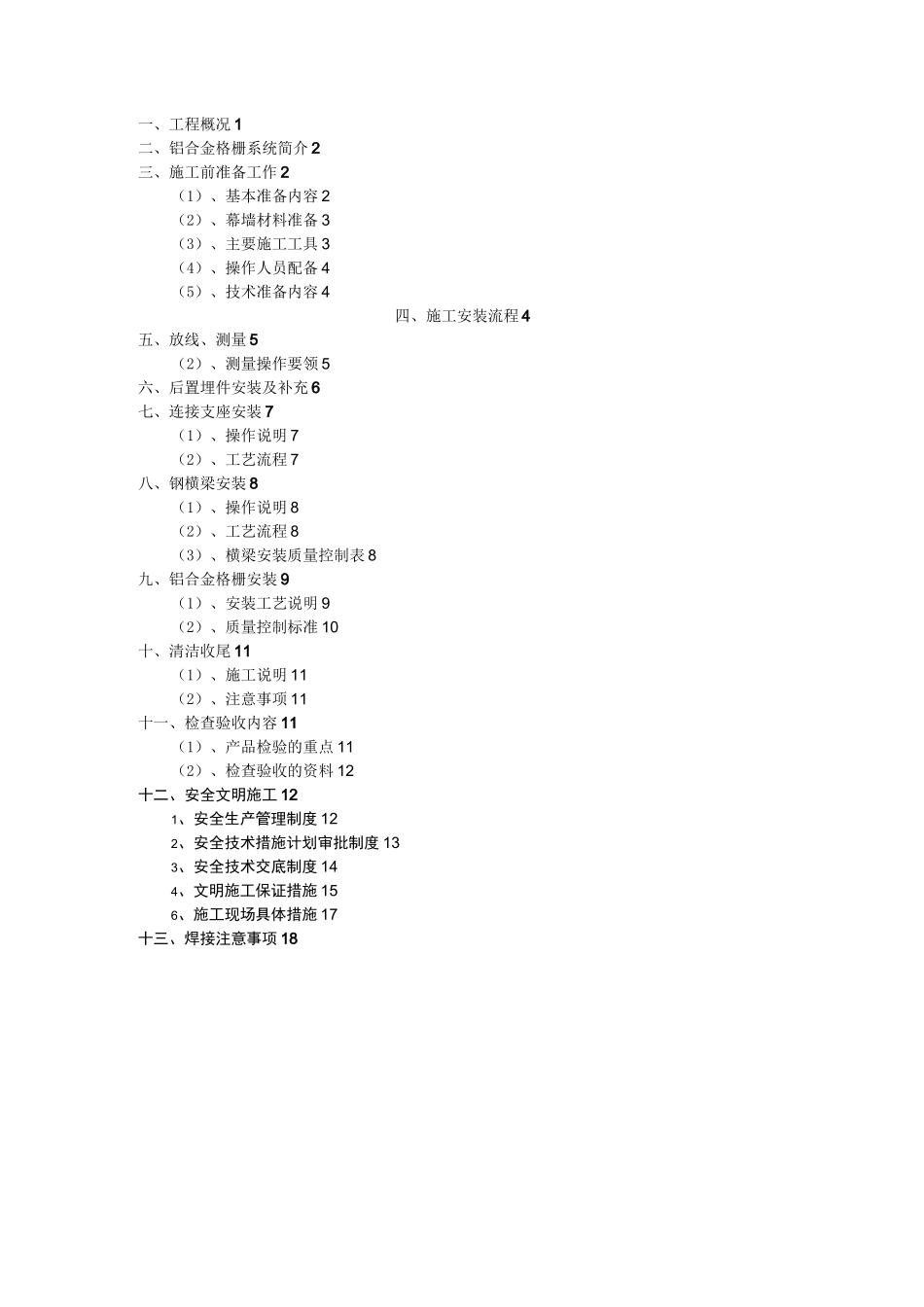

铝合金格栅专项施工方案编制人:审批人:目录一、工程概况1二、铝合金格栅系统简介2三、施工前准备工作2(1)、基本准备内容2(2)、幕墙材料准备3(3)、主要施工工具3(4)、操作人员配备4(5)、技术准备内容4四、施工安装流程4五、放线、测量5(2)、测量操作要领5六、后置埋件安装及补充6七、连接支座安装7(1)、操作说明7(2)、工艺流程7八、钢横梁安装8(1)、操作说明8(2)、工艺流程8(3)、横梁安装质量控制表8九、铝合金格栅安装9(1)、安装工艺说明9(2)、质量控制标准10十、清洁收尾11(1)、施工说明11(2)、注意事项11十一、检查验收内容11(1)、产品检验的重点11(2)、检查验收的资料12十二、安全文明施工121、安全生产管理制度122、安全技术措施计划审批制度133、安全技术交底制度144、文明施工保证措施156、施工现场具体措施17十三、焊接注意事项18、工程概况1、工程名称:2、建设地点:3、结构类型:4、设计单位:5、监理单位:6、建设单位:7、工程概述:二、铝合金格栅系统简介系统名称铝合金格栅系统主要材料型材镀锌钢龙骨面板铝合金梭型格栅1)、进场材料运行程铝合金格栅节点三、施工前准备工作1)、基本准备内容幕墙安装前应做好施工准备工作,主要从以下6个方面考虑。序号准备方向基本内容1施工作业面幕墙具备作业条件,已经有操作平台。2材料准备方面验收后的进场材料已运抵到施工部位。3施工机具方面施工机具检查完好、检验检测设备齐全。4人员安排方面施工工种配备齐全,施工人员经验丰富。5技术准备方面图纸、工艺熟悉,已进行技术、安全交底。6资料准备方面交接手续办妥、大型设备已经验收、材料资料齐全。2)、幕墙材料准备根据现场施工进度安排,编制详细的材料进场计划。材料进场,做好相关的检查检验工作。材料验收合格者方准许进场,运到现场的幕墙材料等应分型号、规格堆放整齐,并存放于相关堆场内,搬运时轻拿轻放,严禁扔摔。2)、材料检查内容序号主要材料检查内容1连接件、骨架材料连接件、骨架规格、加工尺寸应符合设计要求,表面处理完好。2铝合金格栅等面板材料面板规格、尺寸、颜色符合设计要求,无损坏。3五金件、胶条等材料胶、五金件等配套部件齐全,并具有出厂合格证、材质检验报告书。4防火保温、填缝材料等防腐材料、填缝材料、密封材料、防锈漆等应符合设计要求和有关标准的规定。(3)、主要施工工具施工前对施工工具进行检测,确保其性能良好。施工人员所有的施工机具定期进行检修,校对,并且备有充足的备用机具。序号主要用途基本工具1材料运输工具叉车、平板车、卷扬机、搬运架、电动葫芦2测量放线工具全站仪、激光经纬仪、激光水准仪、激光铅锤仪、水平管、卷尺、线坠、紧线器、直角尺、标记笔3施工安装工具电焊机、电钻、手锤、打磨机、扳手、螺丝刀、5m钢卷尺、毛刷、射钉枪、拉钉钳、裁纸刀、打胶枪、吊篮4施工检测工具钢直尺、水平尺、卡尺、2m靠尺,塞尺、经纬仪等5施工安全方面安全带、安全帽、安全鞋、手套(4)、操作人员配备对技术工人进行技术培训、技术交底、安全交底;安全教育通过合格者,方能上岗施工。(5)、技术准备内容技术准备主要为技术人员熟悉图纸,准备有关图集、质量验收控制标准、安全作业指标。四、施工安装流程铝合金格栅施工流程荃灌控制点确认泗宝飓埋件夷装負嚴土卷蹌构尺寸连樹涵r|彳连接林塗]彳拢背驰收嘲直柱安骁——楡査喘收I骨絮材料运输H•-4~~sSiin~~1—>f检翻收’铝音金百叶运输LJH複形百叶安装U」——夕松翹收]潰洁清法X准备验收五、放线、测量按土建提供的中心线、水平线、进出位线、50线,经我安装人员复测后,放钢线。为保证不受其它因素影响,上、下钢线每2层一个固定支点,水平钢线每10米一个固定支点。由水平仪检测,进出位线与中心线放线相同,每层楼由水平仪检测,相邻支座水平误差应符合设计标准,以满足幕墙正常的三维调整功能。放线操作要领放线:放线从关键点开始,先放吊线(垂线),放线时要注意风力大于4级时不宜放线,同时高层、超高层建筑一般采用仪器放线而不能采用铁线吊线的方法,然后放水平线,用水准仪(有时也可用水平管)进行水平线的放线,...
