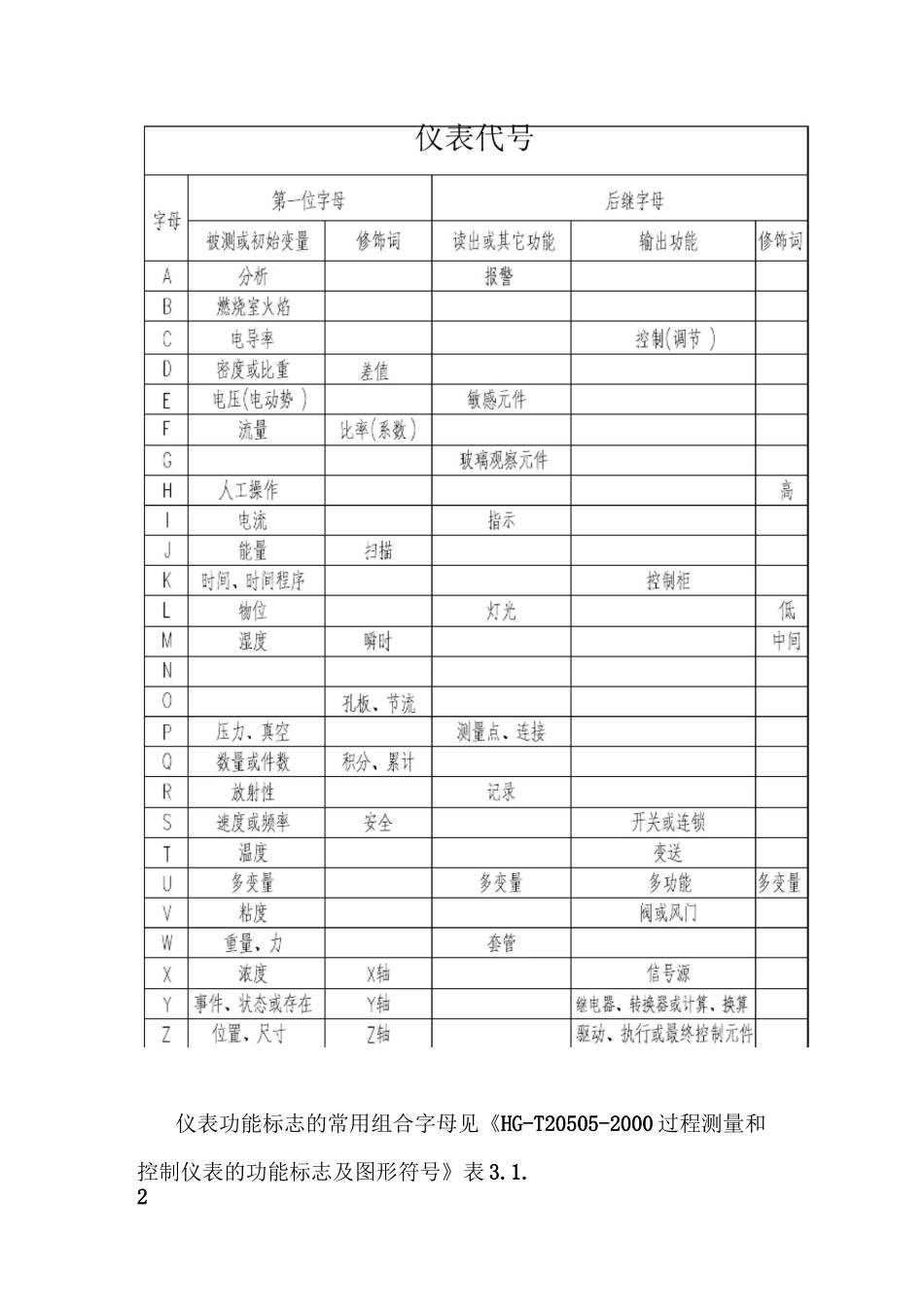

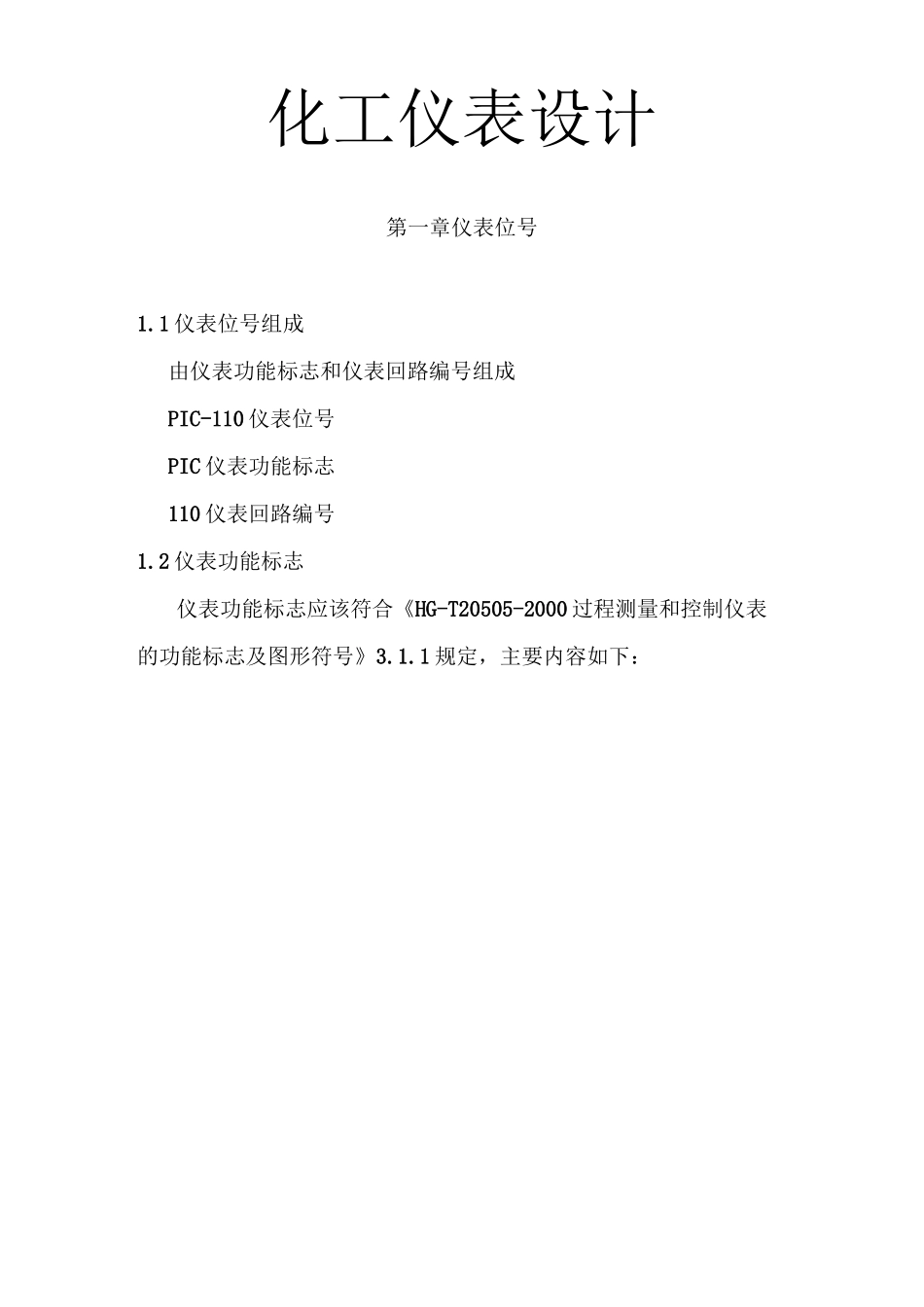

化工仪表设计第一章仪表位号1.1仪表位号组成由仪表功能标志和仪表回路编号组成PIC-110仪表位号PIC仪表功能标志110仪表回路编号1.2仪表功能标志仪表功能标志应该符合《HG-T20505-2000过程测量和控制仪表的功能标志及图形符号》3.1.1规定，主要内容如下：仪表功能标志的常用组合字母见《HG-T20505-2000过程测量和控制仪表的功能标志及图形符号》表3.1.2•功能标志的首位字母选择应与被测变量或引发变量相应，可以不与被处理的变量相符。如为调节流量的调节阀，用在液位系统中的功能标志是LV，而不是FV。•仪表功能标志的首位字母后面可以附加一个修饰字母，这时原来的被测变量就变成一个新变量。如在首位字母P、T后面加D，变成PD、TD，原来的压力、温度就变成压差、温差。•仪表功能标志的后继字母后面也可附加一个或两个修饰字母，以对读出功能进行修饰。如功能标志PAH中，后继字母A后面加H，它限制读出功能A的报警为高报警。•功能标志的字母编组的字母数，一般不超过4个。为了减少字母编组的字母数，对于一台仪表同时用于指示和记录同一被测变量时，可以省略I（指示）。•仪表功能标志的所有字母均应大写。1.3仪表回路编号回路编号可以用工序加仪表顺序号组成，也可以用其他规定的方法进行编号。FIC-1161—工序号，16—顺序号也可无工序号，如FSHL-2•仪表位号按不同的被测变量分类，同一装置（或工序）同类被测变量的仪表位号中的顺序号应是连续的，顺序号中间可以空号；不同被测变量的仪表位号不能连续编号。•如果同一仪表回路中有两个以上功能相同的仪表，可以用仪表位号附加尾缀字母（尾缀字母应大写）的方法以示区别。如TV-110A和TV-110B表示同一回路中有两台控制阀。•当不同工序的多个检测元件共用一台显示仪表时，显示仪表的位号不表示工序号，只编顺序号；检测元件的位号是在共用显示仪表后面加后缀。如多点温度指示仪的位号为TI-1，其检测元件的位号为TI-1-1、TI-1-2。。。。。。等。•当一台仪表由两个或多个回路共用时，各回路的仪表位号都应标注。如一台双笔记录仪要记录流量FR-121和压力PR-131时，仪表位号为FR-121/PR-131。•在自控专业表格类的设计文件中，编写仪表位号的要求是，一般情况下功能标志后继字母不再附加修饰字母，如带上、下限报警（联锁）的指示、控制系统的位号，只编写PIA-110、TIS-111，不需将报警联锁的修饰字母H、L编写出来。1.4仪表的图形符号单台常规仪表：现场安装仪表控制室仪表盘安装仪表现场仪表盘安装仪表DCS系统：现场安装仪表控制室仪表盘安装仪表现场仪表盘安装仪表现场安装仪表控制室仪表盘安装仪表现场仪表盘安装仪表1.5PID图中仪表的各种连线规定•细实线作为仪表连线的场合:1)工艺参数测量点与检测装置或仪表的连接线2)仪表与仪表能源的连接线•就地仪表与控制仪表(包括DCS)的连接线、控制室仪表之间的连接线、DCS内部系统连接线或数据连接线1.6流量测量仪表的图形符号PLC系统：•节流装置+差压仪表•非差压型流量测量仪表1.7执行器图形符号•执行机构•控制阀体及风门注：执行机构能源中断时控制阀位置的图形符号•自力式控制阀•仪表辅助设施1.8图形符号应用实例第二章自动化仪表选型设计规定2.1温度仪表2.1.1总则1）单位及刻度•温度仪表的刻度单位应选用摄氏度（°C）•刻度及测量范围的选用，在一般情况下应与定型产品的标准系列相符2）检测元件插入长度•插入长度的选择应以检测元件插至被测介质温度变化灵敏具有代表性的位置为原则•在烟道、炉膛及绝热材料设备上安装时，应按实际需要选用；一般情况下，为了便于互换，可选择深入内部250mm长度。3）检测元件保护套管•检测元件的保护套材质不低于设备或管道材质。如定型产品保护套太薄或不耐腐蚀，另加保护套管。•对于中、低压介质宜选用钢管直形保护套管。•对于高压介质或测温元件取出时不必停车的场合，应选用整体钻孔直形或锥形保护套管。•对于流体介质流速较高或要求保护套管高强度的场合，应选用整体钻孔锥形保护套管。4）用于可燃气体、蒸汽及可燃性粉尘等爆炸危险场所的就地带电接点的温度仪表、温度开关、温度检测元件和变送器等，应根据所确定的危险场所类...
