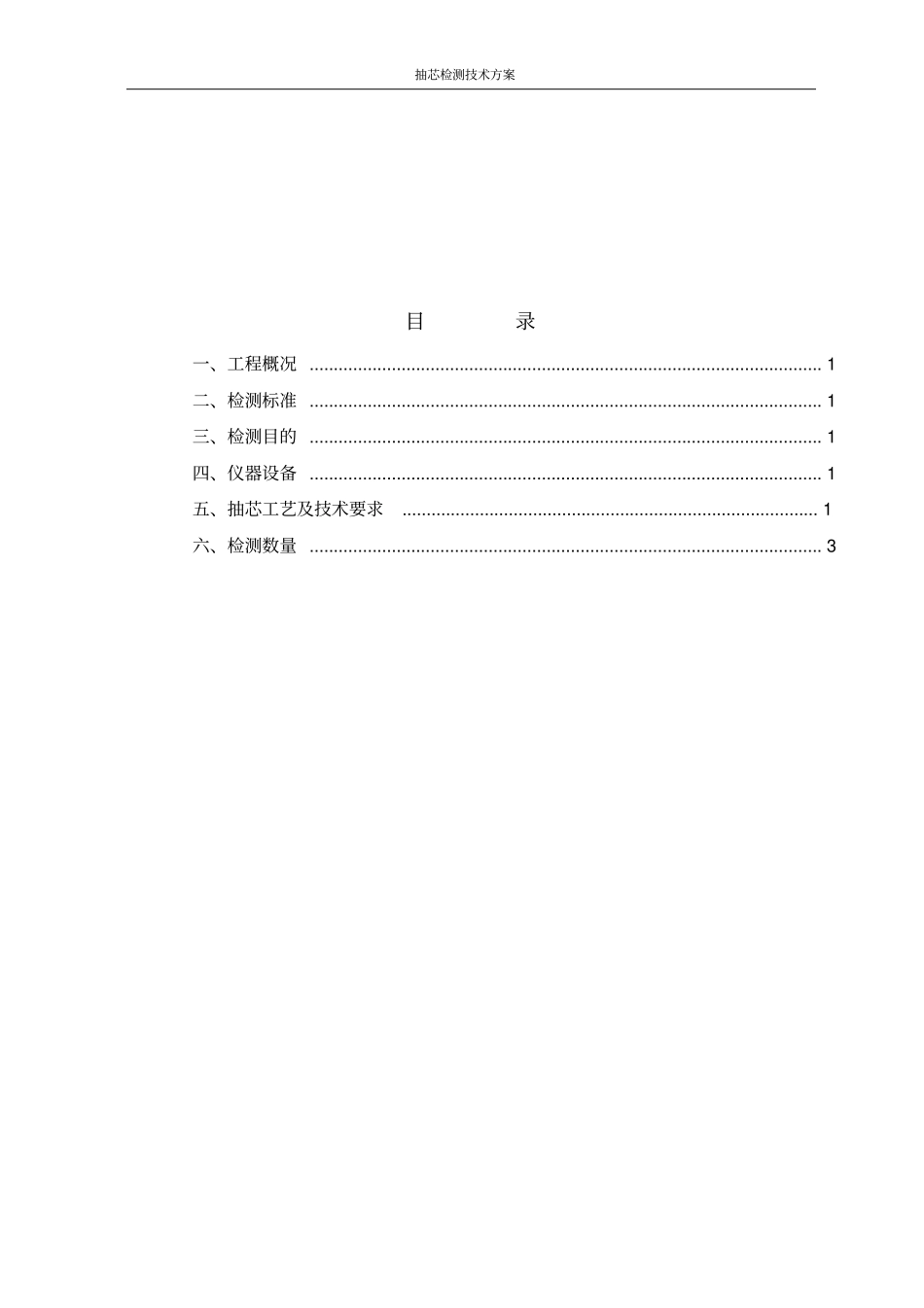

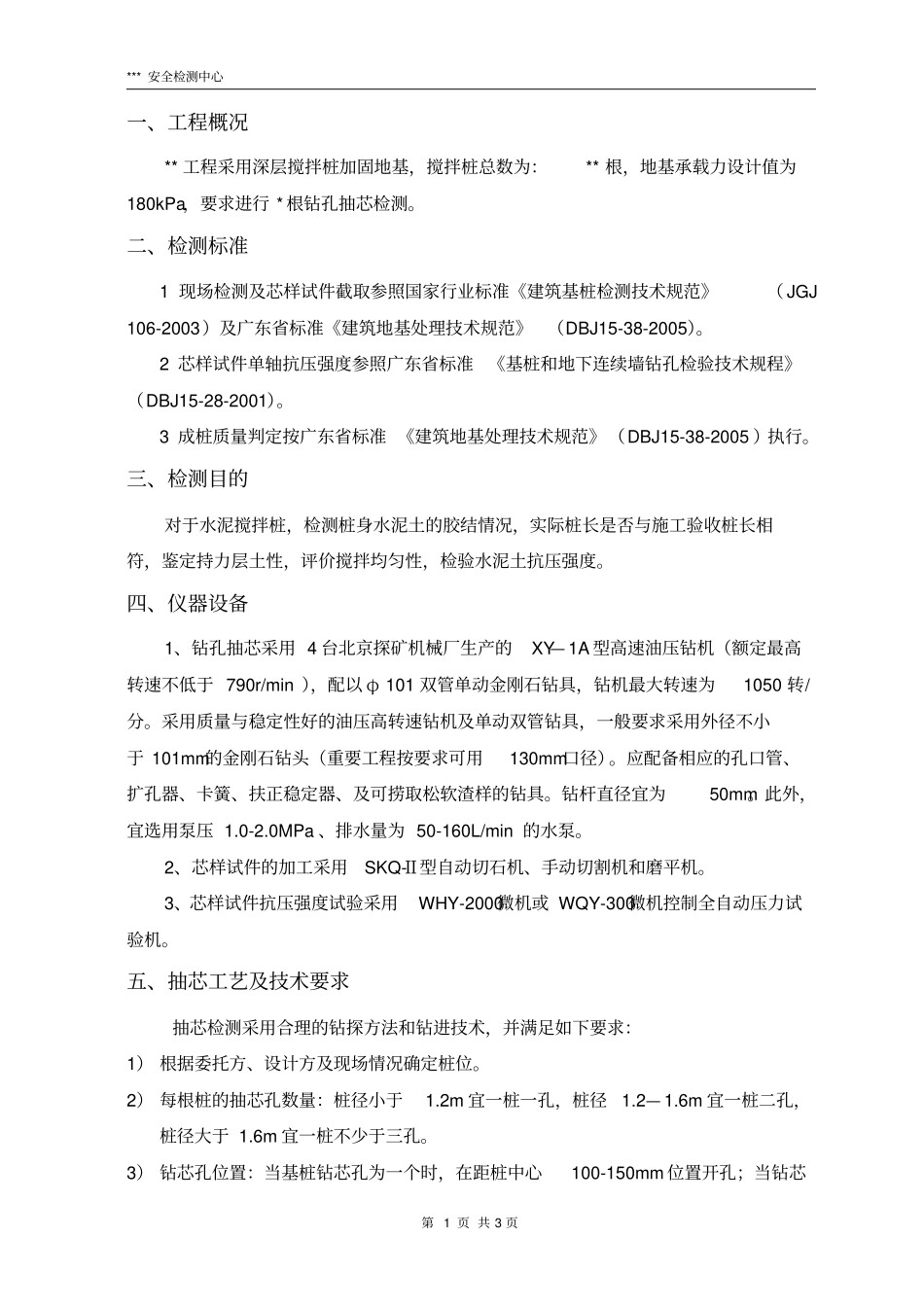

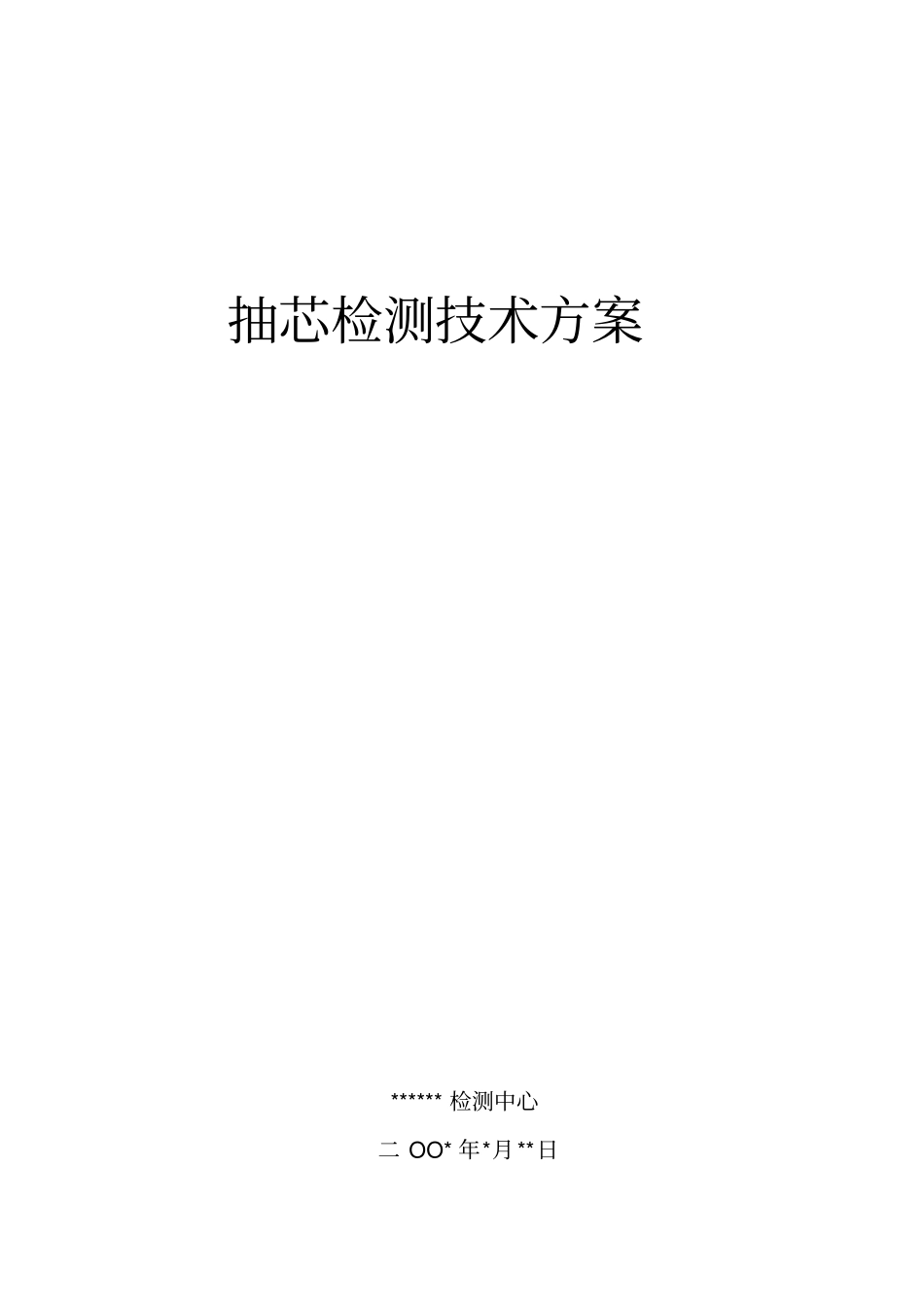

抽芯检测技术方案******检测中心二OO*年*月**日抽芯检测技术方案目录一、工程概况..........................................................................................................1二、检测标准..........................................................................................................1三、检测目的..........................................................................................................1四、仪器设备..........................................................................................................1五、抽芯工艺及技术要求......................................................................................1六、检测数量..........................................................................................................3***安全检测中心第1页共3页一、工程概况**工程采用深层搅拌桩加固地基，搅拌桩总数为：**根，地基承载力设计值为180kPa，要求进行*根钻孔抽芯检测。二、检测标准1现场检测及芯样试件截取参照国家行业标准《建筑基桩检测技术规范》（JGJ106-2003）及广东省标准《建筑地基处理技术规范》（DBJ15-38-2005）。2芯样试件单轴抗压强度参照广东省标准《基桩和地下连续墙钻孔检验技术规程》（DBJ15-28-2001）。3成桩质量判定按广东省标准《建筑地基处理技术规范》（DBJ15-38-2005）执行。三、检测目的对于水泥搅拌桩，检测桩身水泥土的胶结情况，实际桩长是否与施工验收桩长相符，鉴定持力层土性，评价搅拌均匀性，检验水泥土抗压强度。四、仪器设备1、钻孔抽芯采用4台北京探矿机械厂生产的XY—1A型高速油压钻机（额定最高转速不低于790r/min），配以φ101双管单动金刚石钻具，钻机最大转速为1050转/分。采用质量与稳定性好的油压高转速钻机及单动双管钻具，一般要求采用外径不小于101mm的金刚石钻头（重要工程按要求可用130mm口径）。应配备相应的孔口管、扩孔器、卡簧、扶正稳定器、及可捞取松软渣样的钻具。钻杆直径宜为50mm。此外，宜选用泵压1.0-2.0MPa、排水量为50-160L/min的水泵。2、芯样试件的加工采用SKQ-Ⅱ型自动切石机、手动切割机和磨平机。3、芯样试件抗压强度试验采用WHY-2000微机或WQY-300微机控制全自动压力试验机。五、抽芯工艺及技术要求抽芯检测采用合理的钻探方法和钻进技术，并满足如下要求：1）根据委托方、设计方及现场情况确定桩位。2）每根桩的抽芯孔数量：桩径小于1.2m宜一桩一孔，桩径1.2—1.6m宜一桩二孔，桩径大于1.6m宜一桩不少于三孔。3）钻芯孔位置：当基桩钻芯孔为一个时，在距桩中心100-150mm位置开孔；当钻芯***安全检测中心第2页共3页孔为两个或两个以上时，在距桩中心D/6处均匀对称布置。4）按要求安装钻机。5）钻进过程中随时注意进尺速度、操作感觉、孔内声音及钻具突然落下的起止深度，并及时记录现场桩身混凝土的情况及桩端岩土情况。6）回次进尺控制。当桩身混凝土质量正常情况下，回次进尺不得超过岩芯管净空长度，一般每回次不超过1.5m；当桩体混凝土质量和完整性均较差，或钻至重点检测部位时，为避免芯样机械破碎和磨耗，应适当控制回次进尺，一般每回次不超过0.8m，并采取相应的措施保证芯样采取率和芯样完整性。当钻至距桩底0.5m时，应终止本回次钻进，并在下一回次钻进中将桩底砼及桩底持力层（厚约0.5m）同时钻取出来。取芯时，应确定芯样卡位后再提钻，不要盲目提钻，尽量避免芯样脱落或残留。芯样脱落后应及时捞取后再钻进。7）根据施工记录或动测资料推测的桩身某深度范围可能存在断桩、空洞等缺陷以及检验桩底沉渣厚度时，在钻进接近该深度时，应改用适当的钻探方法和工艺，降低钻压控制转速和减少循环水量，限制回次进尺，必要时可采用无水钻进。并随时观察钻进速度和回水颜色等变化，以便准确判断其缺陷位置和程度。8）芯样取出后，应及时用清水洗净，稍凉干后在每回次芯样上标注回次编号、芯样号、长度及钻进深度。要按顺序整齐摆放，以备保存、编录和拍照。芯样应妥善保管，无关人员不得乱动或拿走芯...
