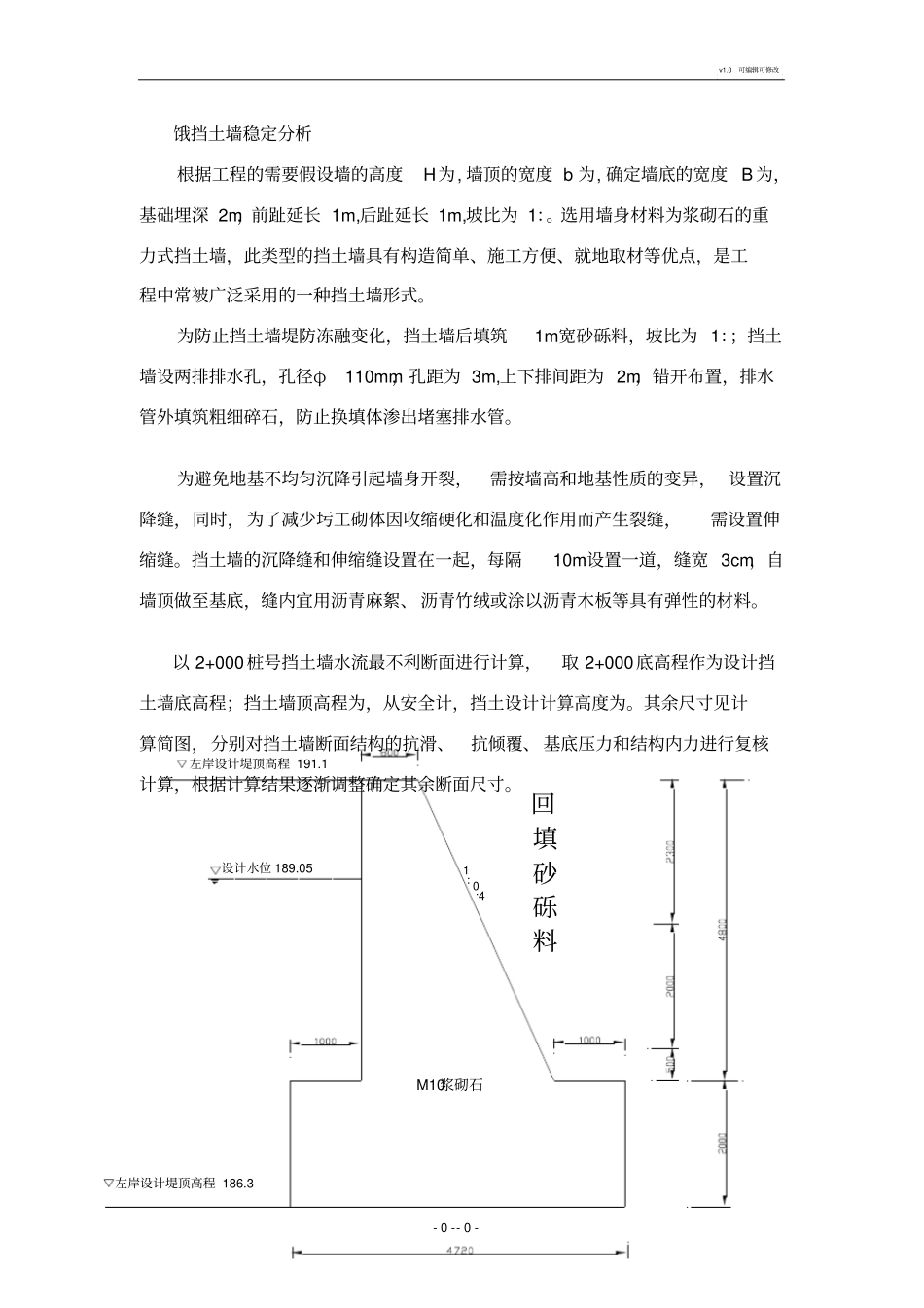

v1.0可编辑可修改-0--0-饿挡土墙稳定分析根据工程的需要假设墙的高度H为,墙顶的宽度b为,确定墙底的宽度B为，基础埋深2m，前趾延长1m,后趾延长1m,坡比为1：。选用墙身材料为浆砌石的重力式挡土墙，此类型的挡土墙具有构造简单、施工方便、就地取材等优点，是工程中常被广泛采用的一种挡土墙形式。为防止挡土墙堤防冻融变化，挡土墙后填筑1m宽砂砾料，坡比为1：；挡土墙设两排排水孔，孔径φ110mm，孔距为3m,上下排间距为2m，错开布置，排水管外填筑粗细碎石，防止换填体渗出堵塞排水管。为避免地基不均匀沉降引起墙身开裂，需按墙高和地基性质的变异，设置沉降缝，同时，为了减少圬工砌体因收缩硬化和温度化作用而产生裂缝，需设置伸缩缝。挡土墙的沉降缝和伸缩缝设置在一起，每隔10m设置一道，缝宽3cm，自墙顶做至基底，缝内宜用沥青麻絮、沥青竹绒或涂以沥青木板等具有弹性的材料。以2+000桩号挡土墙水流最不利断面进行计算，取2+000底高程作为设计挡土墙底高程；挡土墙顶高程为，从安全计，挡土设计计算高度为。其余尺寸见计算简图，分别对挡土墙断面结构的抗滑、抗倾覆、基底压力和结构内力进行复核计算，根据计算结果逐渐调整确定其余断面尺寸。1：0.4左岸设计堤顶高程191.1设计水位189.05回填砂砾料M10浆砌石左岸设计堤顶高程186.3v1.0可编辑可修改-1--1-挡土墙断面简图a)第一种情况：墙前无水，墙后填土稳定计算1、主动土压力按《SL379—2007水工挡土墙设计规范》中按郎肯土压力公式:KahKqhP211121aγKahhP212γKahP22321ωγ式中：P1、P2、P3—主动土压力，KN/m;q—作用在墙后填土面上的换算后的均部荷载，KN/m2；γ—土的重度,KN/m3,取KN/m3；γω—水的浮重度，KN/m3；取10KN/m3；Ka—主动土压力系数，Ka=；h1—墙后地下水位以上土压力计算高度，m;h2—墙后地下水位以下土压力计算高度，m;经计算得P=KN/m其中：1)）φ。245(tan2Ka式中：φ—填土的内摩擦角，取28。；计算得Ka=.2)LBGqh00γγ式中：h—墙顶面以上的等待填土高度，m；B0—不计车辆荷载作用时墙体的宽度，当墙后填土面为水平时，αθtantan0HHBv1.0可编辑可修改-2--2-θ—稳定岩石坡面坡角，取50。；α—墙背摩擦角，取45。；L—考虑一辆重车在挡土墙纵向分布的计算长度，m（大于分段长度时L取15m）;L0—前后轴距加轮胎着地长度。除汽—20级重车为外，其余均为;∑G0—布置在B0×L面板内的车轮总重。注：该设计取公路等级为三级，车辆荷载等级为汽车—10级，履带50进行计算。经计算得出q=KN/m2.2、抗滑移稳定：按《SL379—2007水工挡土墙设计规范》中公式:HGfKC式中：Kc—按抗剪强度计算的容许抗滑稳定安全系数；f—挡土墙底面与地基土之间的抗剪摩擦系数，取；γ—浆砌石的重度，取KN/m3ΣG—作用于挡土墙基底全部竖向荷载之和，为KN/m；ΣH—作用于挡土墙全部水平向荷载之和，为m；经计算得Kc=>,因此满足设计要求。2、抗倾覆稳定：按《SL379—2007水工挡土墙设计规范》中公式:HVMMK0式中：ΣMV—作用于墙体的荷载对墙前趾产生的稳定力矩，为·m；ΣMH—作用于墙体的荷载对墙前趾产生的倾覆力矩，为KN·m；v1.0可编辑可修改-3--3-K0—抗倾稳定安全系数。经计算得K0=>,因此满足设计要求。3、地基承载力计算公式：)B6e1(minmaxFGσ式中：e—偏心距；F—基底面积；[R]—地基土的容许承载力，取2000Kpa；经计算：σmax＝KPa<×[R]=×2000=2400KPaσmin＝KPa<×[R]=×2000=2400KPa根据以上验算结果表明，挡土墙的抗滑稳定、抗倾稳定和基底压力均满足工程设计的要求。故不需要重新验算。结构内力计算重力式挡土墙墙身应按构件偏心受压及受剪验算其水平截面应力，水平截面应力计算值应小于墙身允许应力值。按《SL379—2007水工挡土墙设计规范》中公式:21PlGlMWMAG0minmaxσ0APτ式中：M—墙身计算截面的弯矩,KN·m，为KN·m；G—墙身计算截面以上所有竖向荷载(包括自重)的总和,KN;P—墙身计算截面以上所有水平向荷载的总和KN，为；v1.0可编辑可修改-4--4-l1—墙身计算截面以上所有竖向荷载的合力作用点至计算截面形心轴的距离,m;l2—墙身计算截面以上所有水平向荷载的合力作用点至计算截面形心轴的距离,m;minmaxσ—...
