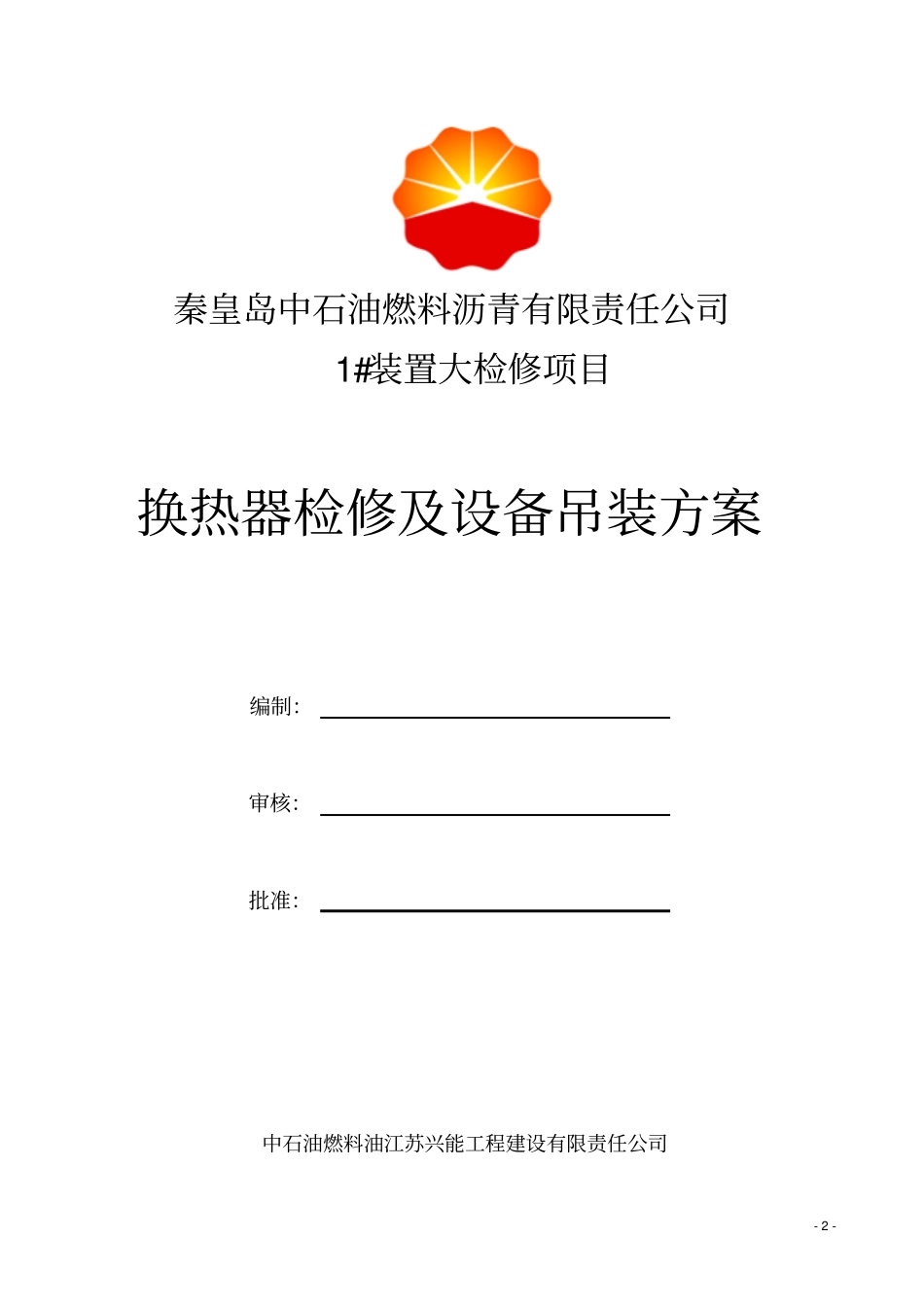

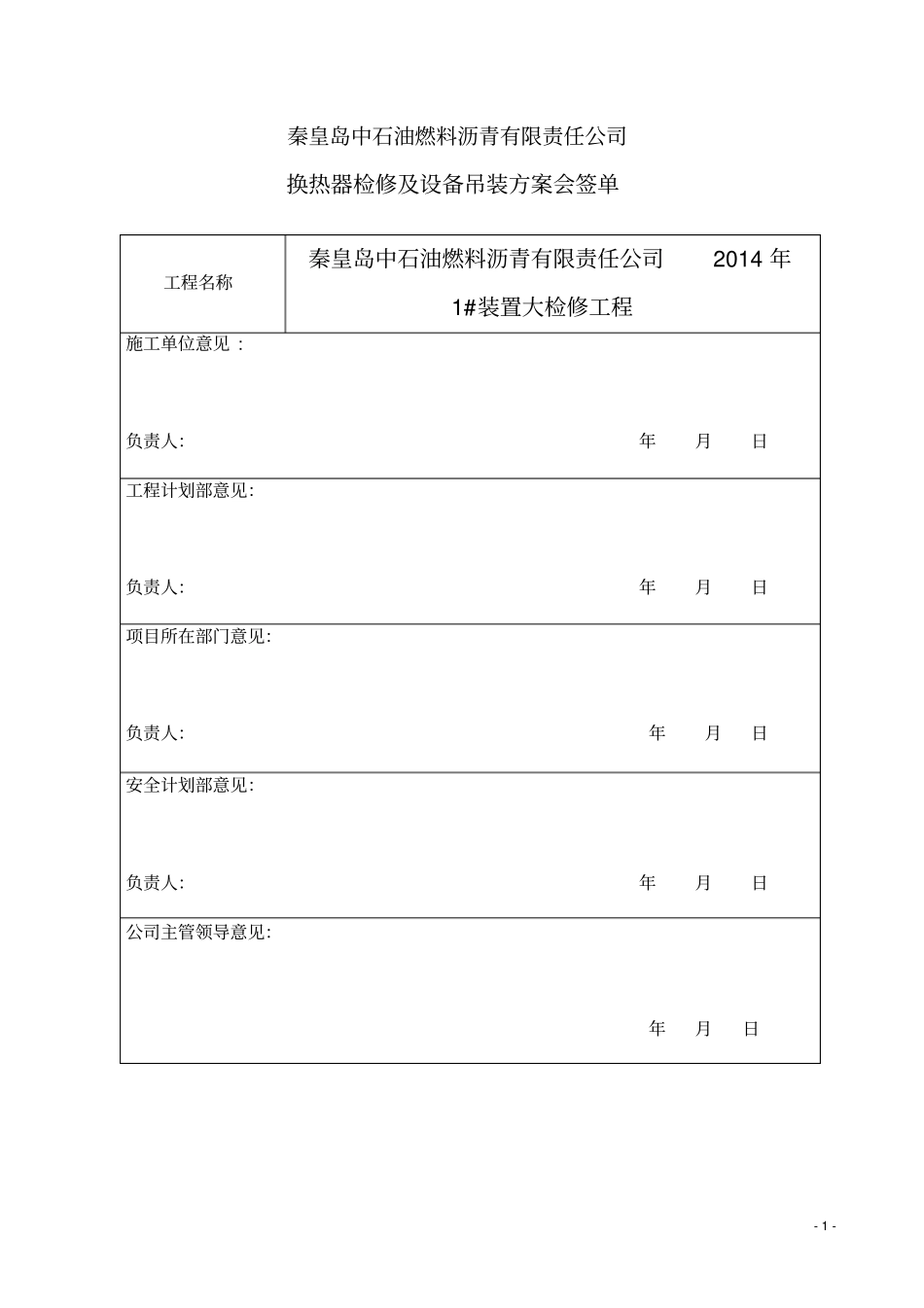

-1-秦皇岛中石油燃料沥青有限责任公司换热器检修及设备吊装方案会签单工程名称秦皇岛中石油燃料沥青有限责任公司2014年1#装置大检修工程施工单位意见:负责人：年月日工程计划部意见：负责人：年月日项目所在部门意见：负责人：年月日安全计划部意见：负责人：年月日公司主管领导意见：年月日-2-秦皇岛中石油燃料沥青有限责任公司1#装置大检修项目换热器检修及设备吊装方案编制：审核：批准：中石油燃料油江苏兴能工程建设有限责任公司-3-2014年3月3日-1-一、工程概况1、工程名称：秦皇岛中石油燃料沥青有限责任公司2014年1#装置停产大检修项目2、工程地点：秦皇岛中石油燃料沥青有限责任公司厂内1#装置区内3、建设单位：秦皇岛中石油燃料沥青有限责任公司4、监理单位：抚顺诚信石化工程项目管理有限公司5、施工单位：中石油燃料油江苏兴能工程建设有限责任公司6、作业环境：1#装置与2#装置间隔不足30米；且2#装置正常生产，为防火防爆一级区域；7、气候特点：本项目施工区域靠近渤海，属季节性海洋气候，气候多变，春季多风，给工程施工带来一定的影响。8、计划工期：18天（具体施工安排详见施工进度计划）9、工程特点：本项目属于1#装置停产大检修项目，工期短、任务急，不确定因素多，又在防火防爆场所施工，所涉及的项目多为有限空间作业及高空作业，存在较大的安全风险，这些因素对正常施工和安全生产将产生较大的影响，给施工作业带来很大的难度。10、工程内容：主要有减压塔检修，增加一级蒸汽喷射抽空器，换热器抽芯，检修更新，管线升级流程，等检修工程11、工程量拆除安装蒸汽喷射抽空器1台；换热器30台；减顶空冷器1台，初顶空冷器更换1台。二、编制依据1、SH3515-2003《大型设备吊装工程施工工艺标准》.2、GB50235《工业金属管道工程施工及验收规范》；3、GB50236《现场设备、工业管道焊接工程施工及验收规范》；4、SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》；5、HGJ211-85《化工塔类设备施工及验收规范》；6、HGJ209-83《中、低压化工设备施工及验收规范》；7、中石化总公司《压力容器维护检修规程》；8、中石化总公司《石油化工设备维护检修规程》；9、SH3505-1999《石油、化工施工安全规程》；10、HSJ203-83《化工机械安装工程施工及验收规范（通用规定）》11、秦皇岛中石油燃料沥青有限责任公司生产装置大检修计划。-2-三、施工组织机构1组织机构四、施工准备及管理目标1施工准备工作1)技术准备：勘察现场，编制技术方案，进行技术交底。2)现场准备：做好四通一平。3)机具准备：落实施工作业组，组织机械、工机具、锁具进场。2项目管理目标1)进度目标：优化施工统筹，确保工期。2)质量方针：科学管理、规范施工、质量创优、顾客至上。3)安全环保目标：全面贯彻信守承诺、健康至上、安全第一、环境优良的HSE管理方针。4)技术管理目标：编制施工技术方案措施合理、及时指导施工，采用新技术、新方法保证施工。五、施工部署1、换热器检修a．质量安全管理目标：换热器检修工期18天，保证质量合格，杜绝重大事故发生b．施工人员实行专业化组织，按不同工种，不同施工部位划分成5个作业班组，拆装浮头的一组，抽芯换管束的一组，拆洗检查换垫片的一组，打压的一组，吊装组一组。c．换热器拆浮头在五天内完成，打压必须在回装完毕后进行，由于工期较紧，打压组可在前期安排到拆装浮头组和抽芯换管束组里面，充分利用劳动力。2、空冷器更换a．质量安全管理目标：空冷器更换工期4天，确保工期内完工，保证质量合格，防止发生安全事故。b．旧空冷器吊装之前，拆除人员检查空冷器相关连接管道和部件是否完全拆除，防止吊装过程中现场施工总指挥：郭俊刚施工经理：杨连峰安全质量员：韩志强技术员：王荣作业班组1作业班组2作业班组3作业班组4作业班组5-3-出现危险。拆除需在一天内完成。c．更换空冷器的施工人员施工前做好安全交底，高空作业必须佩戴安全带。安装空冷器之前打压人员要做好试压工作，试压合格后吊装至换热器平台顶安装。3、蒸汽喷射抽空器拆除安装a．质量安全管理目标：工期10天，按期完工，质量创优，安全第一，预防为主。b．蒸汽喷射抽空...
