炼钢实习报告VIP免费

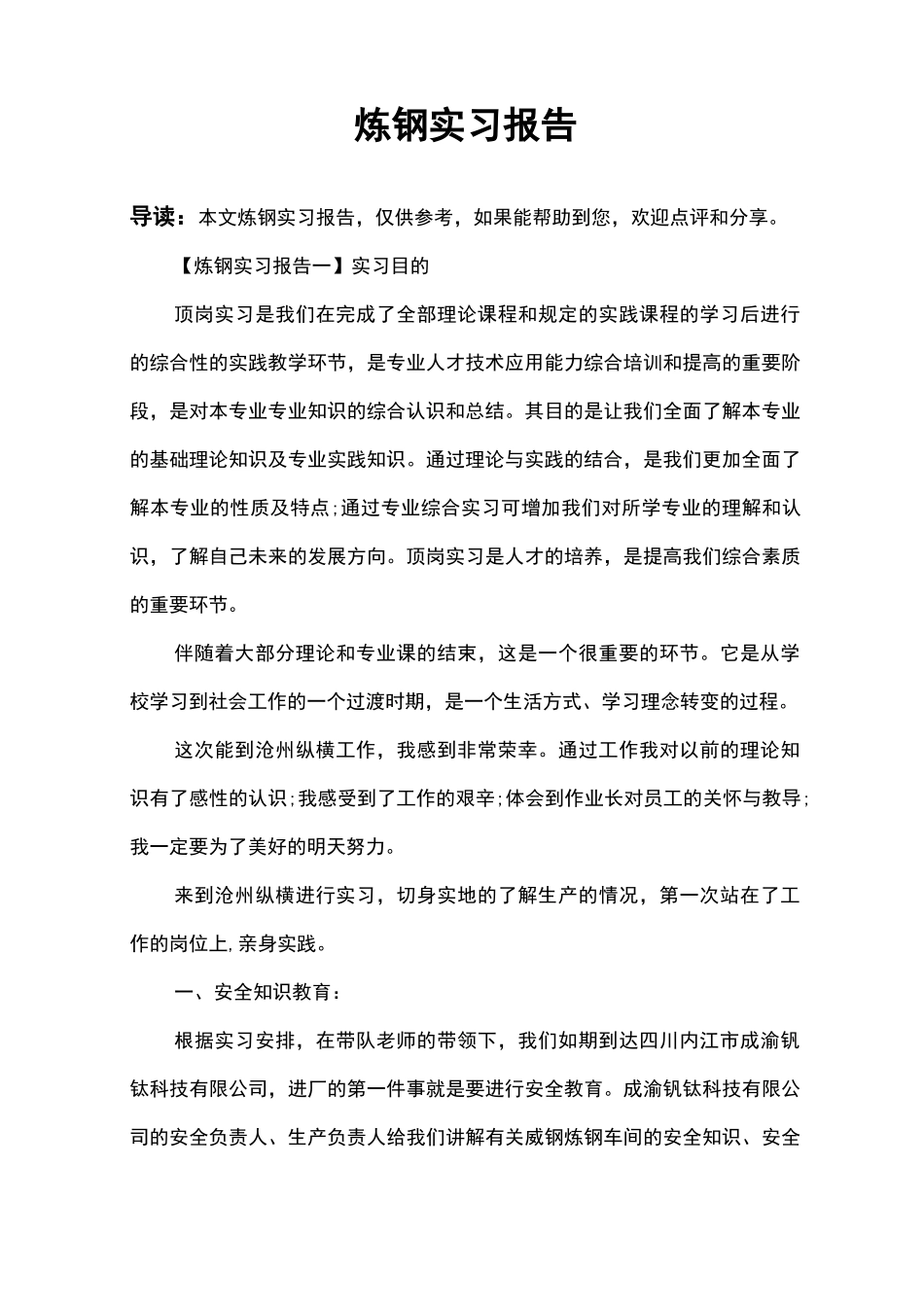

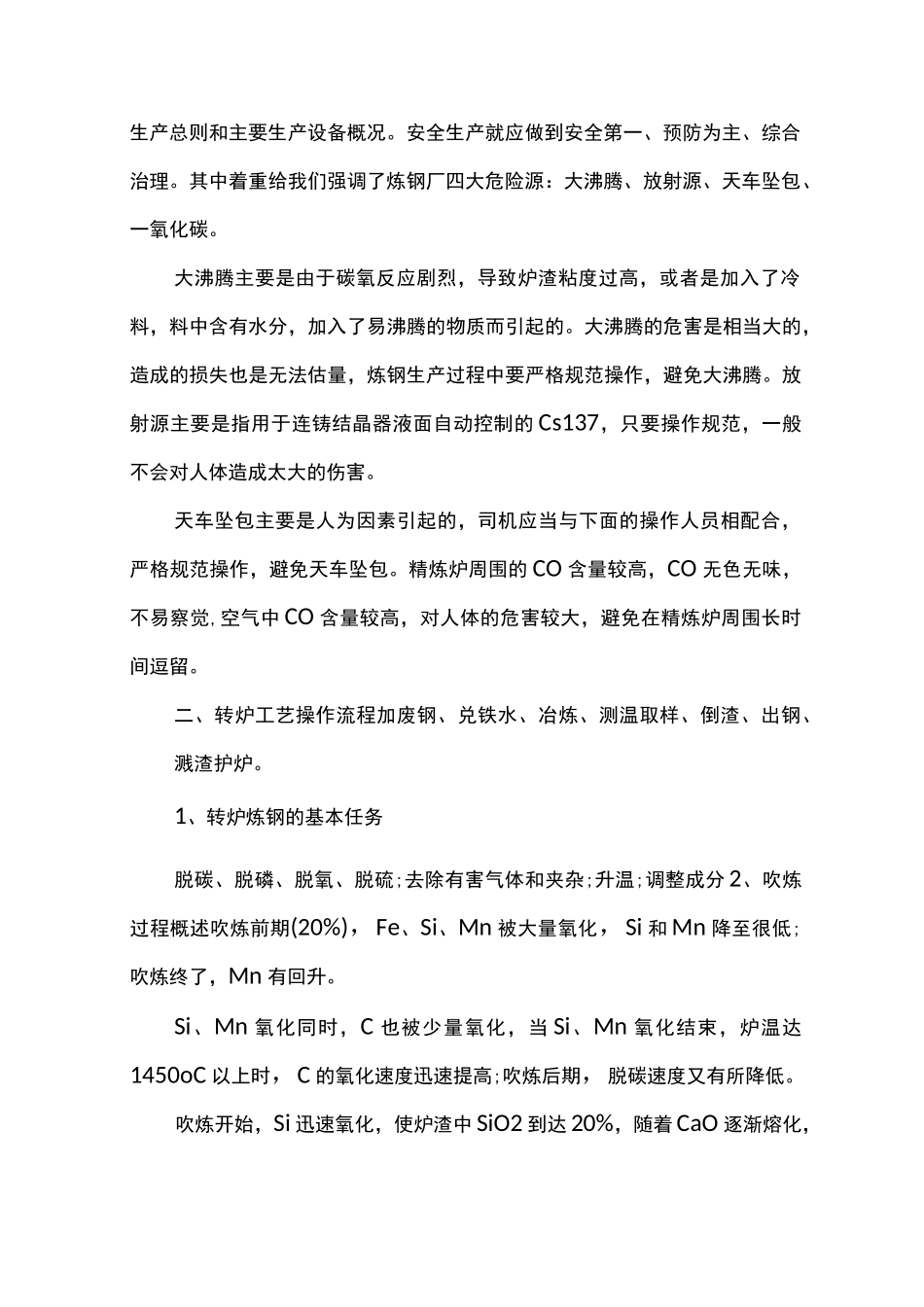

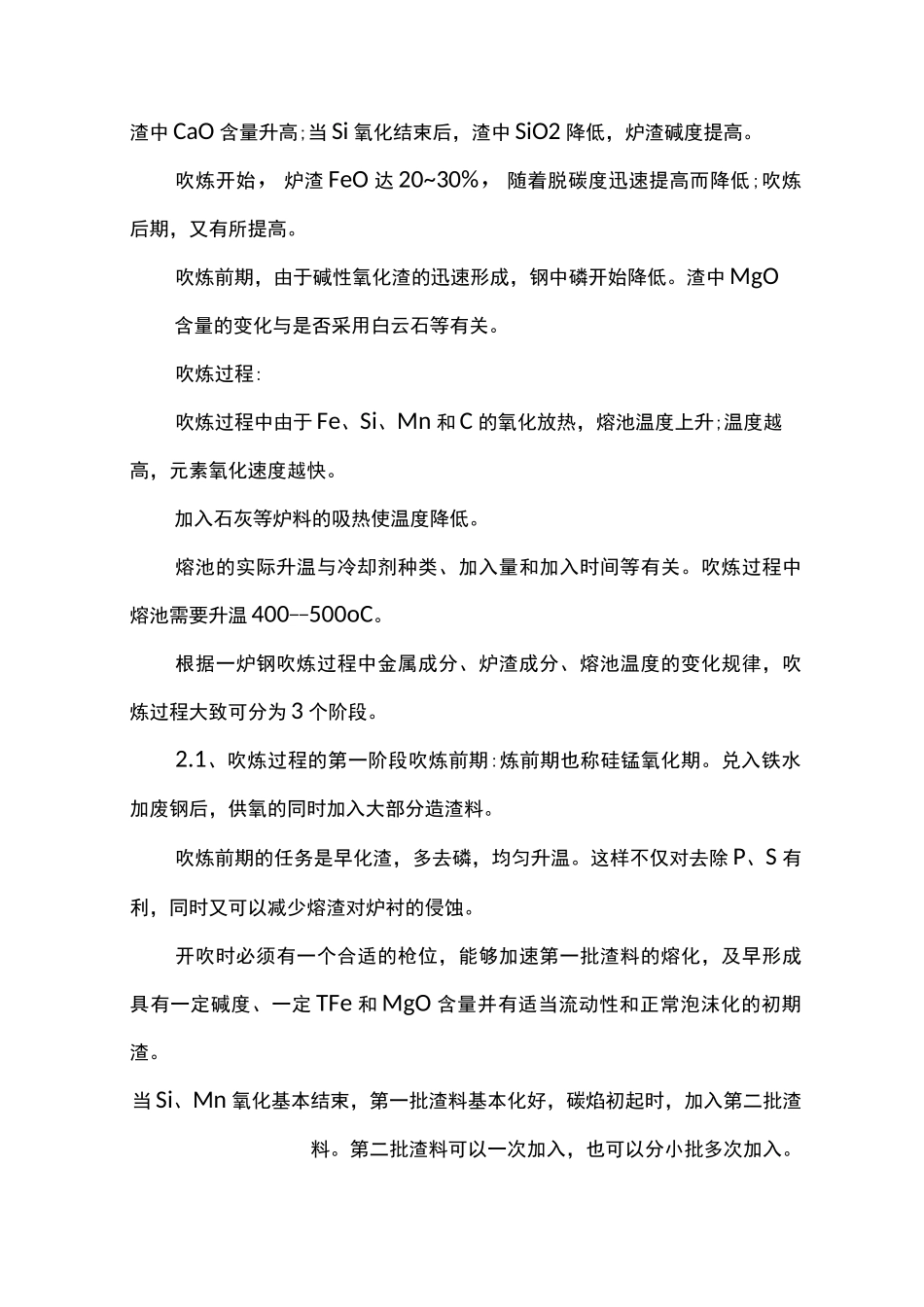

炼钢实习报告导读：本文炼钢实习报告，仅供参考，如果能帮助到您，欢迎点评和分享。【炼钢实习报告一】实习目的顶岗实习是我们在完成了全部理论课程和规定的实践课程的学习后进行的综合性的实践教学环节，是专业人才技术应用能力综合培训和提高的重要阶段，是对本专业专业知识的综合认识和总结。其目的是让我们全面了解本专业的基础理论知识及专业实践知识。通过理论与实践的结合，是我们更加全面了解本专业的性质及特点;通过专业综合实习可增加我们对所学专业的理解和认识，了解自己未来的发展方向。顶岗实习是人才的培养，是提高我们综合素质的重要环节。伴随着大部分理论和专业课的结束，这是一个很重要的环节。它是从学校学习到社会工作的一个过渡时期，是一个生活方式、学习理念转变的过程。这次能到沧州纵横工作，我感到非常荣幸。通过工作我对以前的理论知识有了感性的认识;我感受到了工作的艰辛;体会到作业长对员工的关怀与教导;我一定要为了美好的明天努力。来到沧州纵横进行实习，切身实地的了解生产的情况，第一次站在了工作的岗位上,亲身实践。一、安全知识教育：根据实习安排，在带队老师的带领下，我们如期到达四川内江市成渝钒钛科技有限公司，进厂的第一件事就是要进行安全教育。成渝钒钛科技有限公司的安全负责人、生产负责人给我们讲解有关威钢炼钢车间的安全知识、安全生产总则和主要生产设备概况。安全生产就应做到安全第一、预防为主、综合治理。其中着重给我们强调了炼钢厂四大危险源：大沸腾、放射源、天车坠包、一氧化碳。大沸腾主要是由于碳氧反应剧烈，导致炉渣粘度过高，或者是加入了冷料，料中含有水分，加入了易沸腾的物质而引起的。大沸腾的危害是相当大的，造成的损失也是无法估量，炼钢生产过程中要严格规范操作，避免大沸腾。放射源主要是指用于连铸结晶器液面自动控制的Cs137，只要操作规范，一般不会对人体造成太大的伤害。天车坠包主要是人为因素引起的，司机应当与下面的操作人员相配合，严格规范操作，避免天车坠包。精炼炉周围的CO含量较高，CO无色无味，不易察觉,空气中CO含量较高，对人体的危害较大，避免在精炼炉周围长时间逗留。二、转炉工艺操作流程加废钢、兑铁水、冶炼、测温取样、倒渣、出钢、溅渣护炉。1、转炉炼钢的基本任务脱碳、脱磷、脱氧、脱硫;去除有害气体和夹杂;升温;调整成分2、吹炼过程概述吹炼前期(20%)，Fe、Si、Mn被大量氧化，Si和Mn降至很低;吹炼终了，Mn有回升。Si、Mn氧化同时，C也被少量氧化，当Si、Mn氧化结束，炉温达1450oC以上时，C的氧化速度迅速提高;吹炼后期，脱碳速度又有所降低。吹炼开始，Si迅速氧化，使炉渣中SiO2到达20%，随着CaO逐渐熔化，渣中CaO含量升高;当Si氧化结束后，渣中SiO2降低，炉渣碱度提高。吹炼开始，炉渣FeO达20~30%，随着脱碳度迅速提高而降低;吹炼后期，又有所提高。吹炼前期，由于碱性氧化渣的迅速形成，钢中磷开始降低。渣中MgO含量的变化与是否采用白云石等有关。吹炼过程:吹炼过程中由于Fe、Si、Mn和C的氧化放热，熔池温度上升;温度越高，元素氧化速度越快。加入石灰等炉料的吸热使温度降低。熔池的实际升温与冷却剂种类、加入量和加入时间等有关。吹炼过程中熔池需要升温400--500oC。根据一炉钢吹炼过程中金属成分、炉渣成分、熔池温度的变化规律，吹炼过程大致可分为3个阶段。2.1、吹炼过程的第一阶段吹炼前期:炼前期也称硅锰氧化期。兑入铁水加废钢后，供氧的同时加入大部分造渣料。吹炼前期的任务是早化渣，多去磷，均匀升温。这样不仅对去除P、S有利，同时又可以减少熔渣对炉衬的侵蚀。开吹时必须有一个合适的枪位，能够加速第一批渣料的熔化，及早形成具有一定碱度、一定TFe和MgO含量并有适当流动性和正常泡沫化的初期渣。当Si、Mn氧化基本结束，第一批渣料基本化好，碳焰初起时，加入第二批渣料。第二批渣料可以一次加入，也可以分小批多次加入。2.2、吹炼过程的第二阶段吹炼中期:吹炼中期也称碳的氧化期，由于碳激烈氧化，查中TFe含量往往较低，容易出现熔渣“返干”现象，由此而引起喷溅。在这个阶段内主要是控制碳氧反应均衡地进行，在脱碳的同时继续去除P和S。操作...
