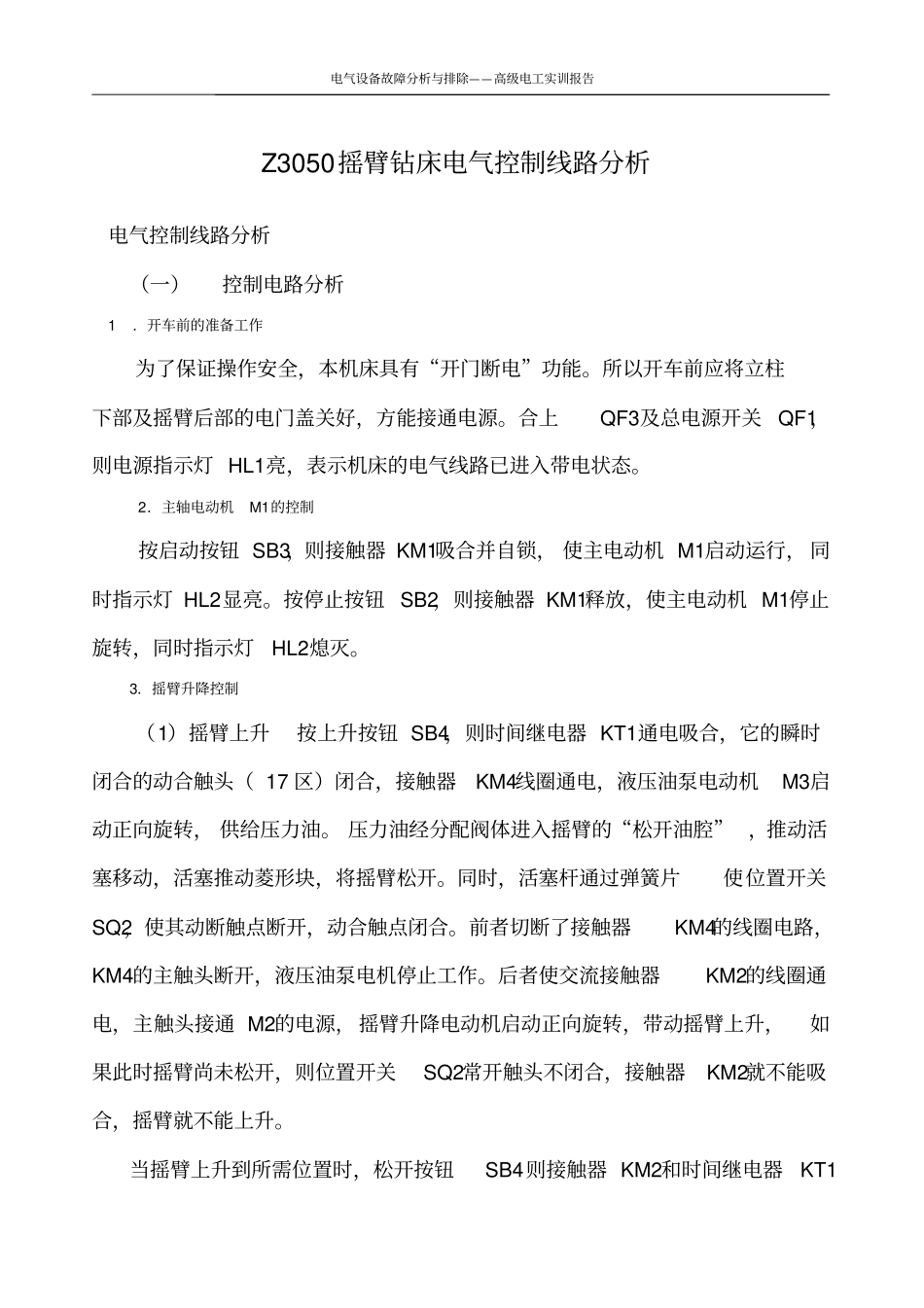

电气设备故障分析与排除——高级电工实训报告湖州职业技术学院自动化0801徐瑞敏电气设备故障分析与排除——高级电工实训报告电气设备故障分析与排除电气设备故障分析的方法一、控制线路分析方法：1.分析主电路2.分析控制电路3.分析辅助电路4.分析连锁与保护环节5.总体检查二、控制线路检修方法：1、调查研究法2、试验法3、逻辑分析法4、测量法总之，电动机控制线路的故障不是千篇一律的，就是同一种故障现象，发生的部分也并不是一定相同，所以采用故障检修的一般步骤和方法时，不要生搬硬套，而因按不同的故障情况灵活处理，力求迅速准确地找出故障点。在实际检修工作中，应做到每次排除故障后，及时总结经验，并估摸好检修记录，作为要按以备日后维修时参考，并要通过对历次的故障的分析和检修，此啊去积极的措施，防止再次发生类似的故障。电气设备故障分析与排除——高级电工实训报告Z3050摇臂钻床电气控制线路分析电气控制线路分析（一）控制电路分析1．开车前的准备工作为了保证操作安全，本机床具有“开门断电”功能。所以开车前应将立柱下部及摇臂后部的电门盖关好，方能接通电源。合上QF3及总电源开关QF1，则电源指示灯HL1亮，表示机床的电气线路已进入带电状态。2．主轴电动机M1的控制按启动按钮SB3，则接触器KM1吸合并自锁，使主电动机M1启动运行，同时指示灯HL2显亮。按停止按钮SB2，则接触器KM1释放，使主电动机M1停止旋转，同时指示灯HL2熄灭。3．摇臂升降控制（1）摇臂上升按上升按钮SB4，则时间继电器KT1通电吸合，它的瞬时闭合的动合触头（17区）闭合，接触器KM4线圈通电，液压油泵电动机M3启动正向旋转，供给压力油。压力油经分配阀体进入摇臂的“松开油腔”，推动活塞移动，活塞推动菱形块，将摇臂松开。同时，活塞杆通过弹簧片使位置开关SQ2，使其动断触点断开，动合触点闭合。前者切断了接触器KM4的线圈电路，KM4的主触头断开，液压油泵电机停止工作。后者使交流接触器KM2的线圈通电，主触头接通M2的电源，摇臂升降电动机启动正向旋转，带动摇臂上升，如果此时摇臂尚未松开，则位置开关SQ2常开触头不闭合，接触器KM2就不能吸合，摇臂就不能上升。当摇臂上升到所需位置时，松开按钮SB4则接触器KM2和时间继电器KT1电气设备故障分析与排除——高级电工实训报告同时断电释放，M2停止工作，随之摇臂停止上升。由于时间继电器KT1断电释放，经1~3秒时间的延时后，其延时闭合的常闭触点（17区）闭合，使接触器KM5吸合，液压泵电机M3反向旋转，随之泵内压力油经分配阀进入摇臂的“夹紧油腔”，摇臂夹紧。在摇臂夹紧的同时，活塞杆通过弹簧片使位置开关SQ3的动断触点断开，KM5断电释放，最终停止M3工作，完成了摇臂的松开→上升→夹紧的整套动作。（2）摇臂下降按下降按钮SB5，则时间继电器KT1通电吸合，其常开触头闭合，接通KM4线圈电源，液压油泵电机M3启动正向旋转，供给压力油。与前面叙述的过程相似，先使摇臂松开，接着压动位置开关SQ2。其常闭触头断开，使KM4断电释放，液压油泵电机停止工作；其常开触头闭合，使KM3线圈通电，摇臂升降电机M2反向运转，带动摇臂下降。当摇臂下降到所需位置时，松开按钮SB5，则接触器KM3和时间继电器KT1同时断电释放，M2停止工作，摇臂停止下降。由于时间继电器KT1断电释放，经1~3秒时间的延时后，其延时闭合的常闭触头闭合，KM5线圈获电，液压泵电机M3反向旋转，随之摇臂夹紧。在摇臂夹紧同时，使位置开关SQ3断开，KM5断电释放，最终停止M3工作，完成了摇臂的松开→下降→夹紧的整套动作。组合开关SQ1a和SQ1b用来限制摇臂的升降过程。当摇臂上升到极限位置时，SQ1a动作，接触器KM2断电释放，M2停止运行，摇臂停止上升；当摇臂下降到极限位置时，SQ1b动作，接触器KM3断电释放，M2停止运行，摇臂停止下降。摇臂的自动夹紧由位置开关SQ3控制。如果液压夹紧系统出现故障，不能自动夹紧摇臂，或者由于SQ3调整不当，在摇臂夹紧后不能使SQ3的常闭触头电气设备故障分析与排除——高级电工实训报告断开，都会使液压泵电机因长期过载运行而损坏。为此，电路中设有热继电器FR2，其整定值应根据液压电动机M3的额定电流进行调整。摇臂升降电动...
