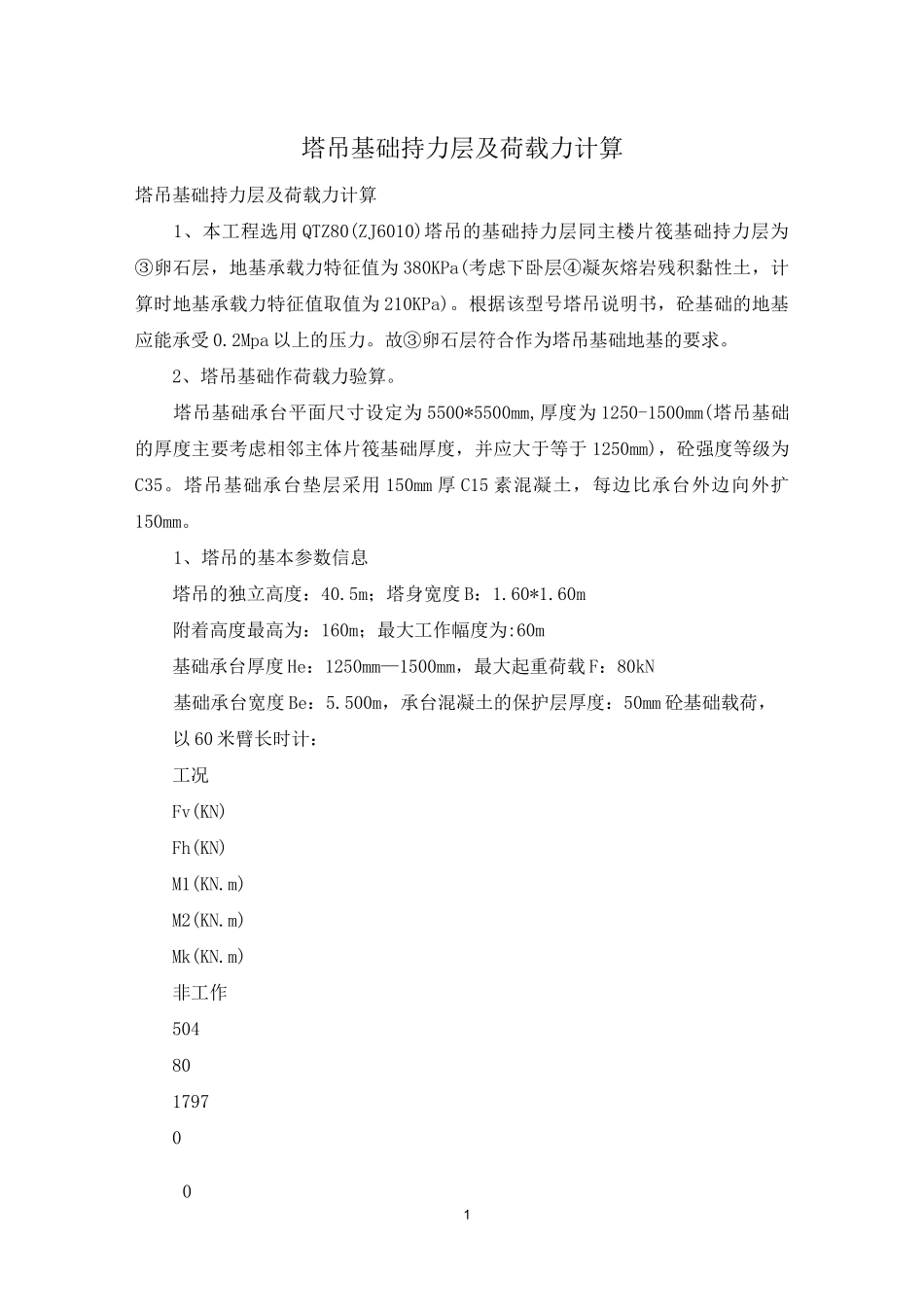

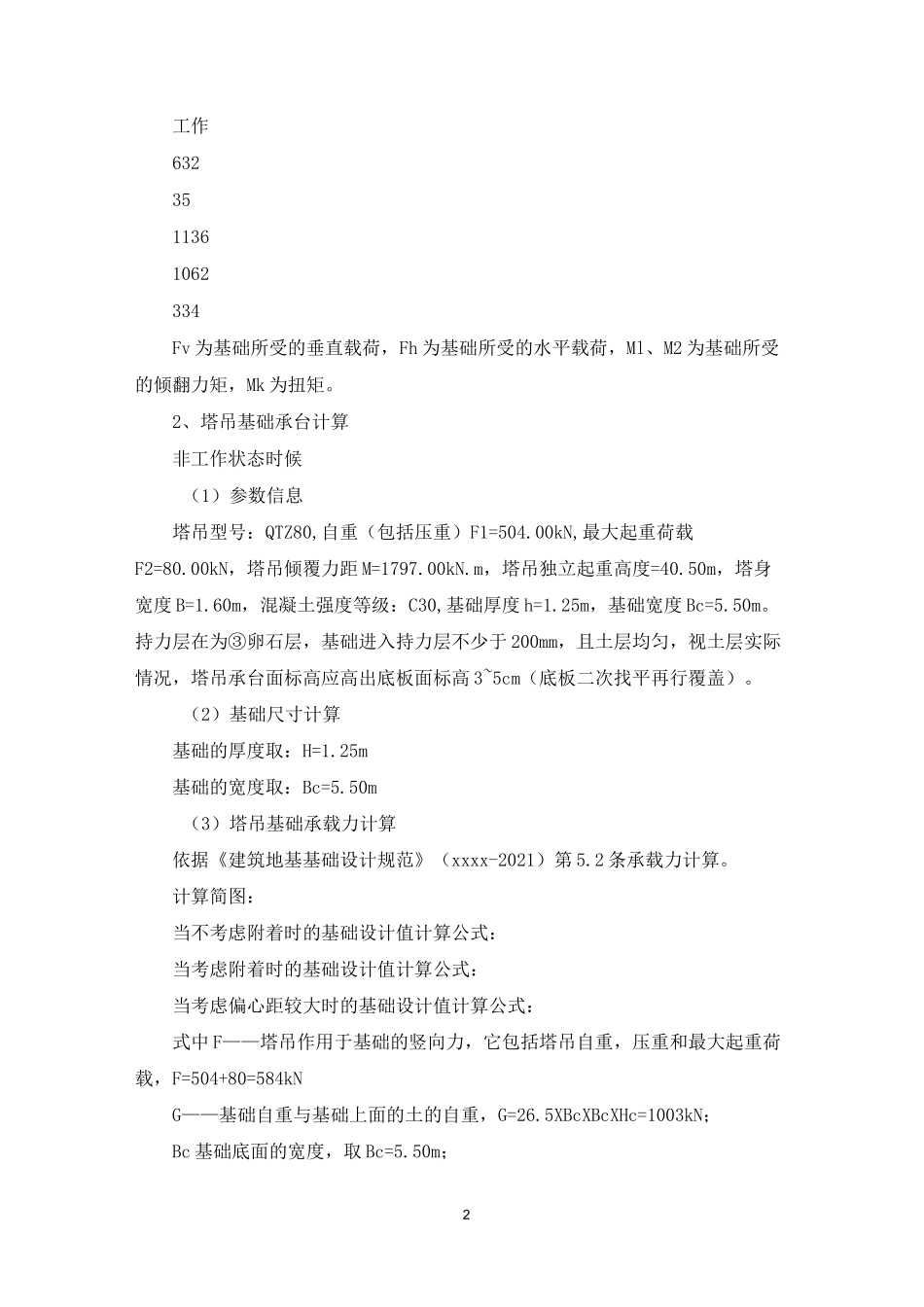

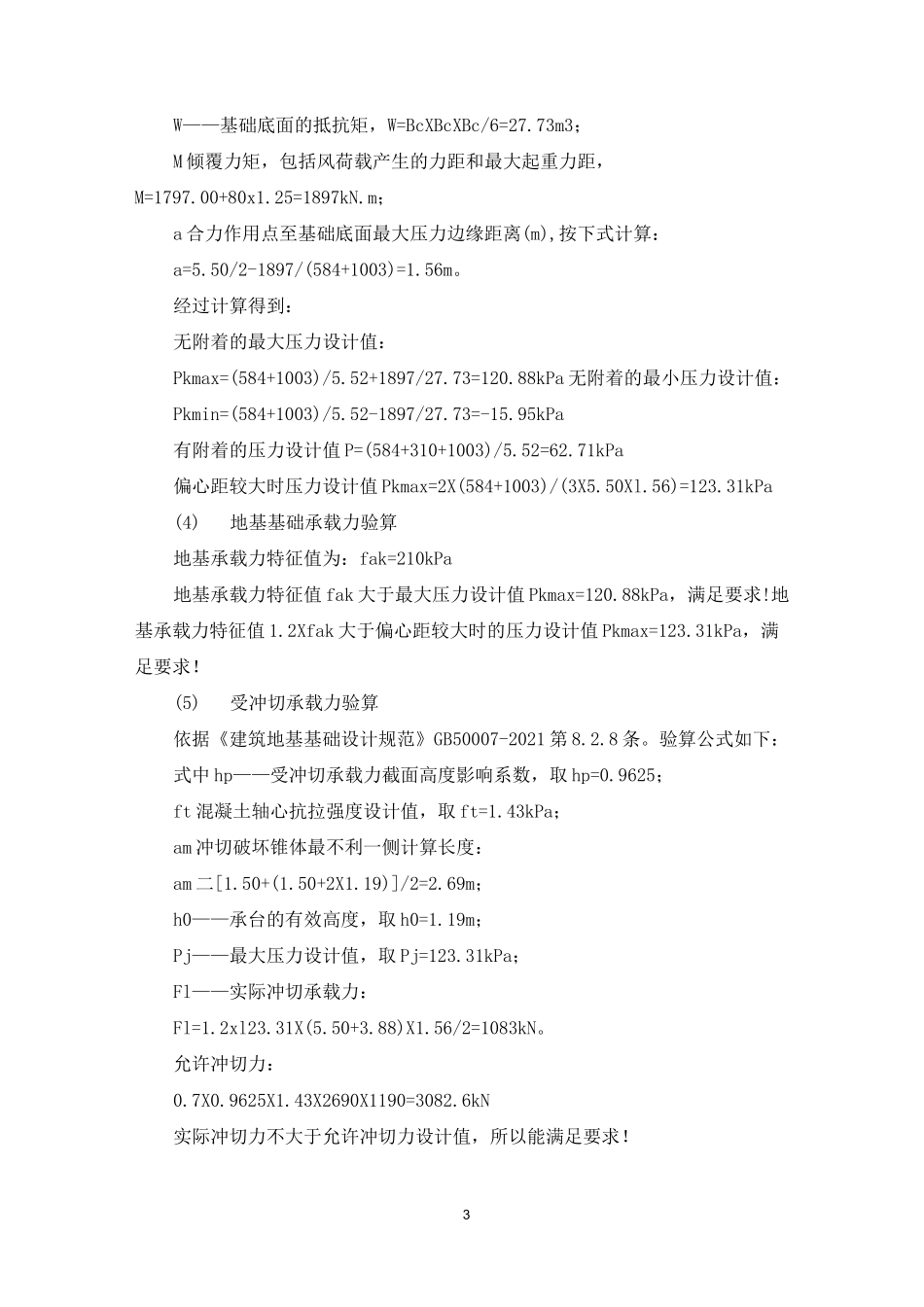

01塔吊基础持力层及荷载力计算塔吊基础持力层及荷载力计算1、本工程选用QTZ80(ZJ6010)塔吊的基础持力层同主楼片筏基础持力层为③卵石层，地基承载力特征值为380KPa(考虑下卧层④凝灰熔岩残积黏性土，计算时地基承载力特征值取值为210KPa)。根据该型号塔吊说明书，砼基础的地基应能承受0.2Mpa以上的压力。故③卵石层符合作为塔吊基础地基的要求。2、塔吊基础作荷载力验算。塔吊基础承台平面尺寸设定为5500*5500mm,厚度为1250-1500mm(塔吊基础的厚度主要考虑相邻主体片筏基础厚度，并应大于等于1250mm)，砼强度等级为C35。塔吊基础承台垫层采用150mm厚C15素混凝土，每边比承台外边向外扩150mm。1、塔吊的基本参数信息塔吊的独立高度：40.5m；塔身宽度B：1.60*1.60m附着高度最高为：160m；最大工作幅度为:60m基础承台厚度He：1250mm—1500mm，最大起重荷载F：80kN基础承台宽度Be：5.500m，承台混凝土的保护层厚度：50mm砼基础载荷，以60米臂长时计：工况Fv(KN)Fh(KN)M1(KN.m)M2(KN.m)Mk(KN.m)非工作50480179702工作6323511361062334Fv为基础所受的垂直载荷，Fh为基础所受的水平载荷，Ml、M2为基础所受的倾翻力矩，Mk为扭矩。2、塔吊基础承台计算非工作状态时候（1）参数信息塔吊型号：QTZ80,自重（包括压重）F1=504.00kN,最大起重荷载F2=80.00kN，塔吊倾覆力距M=1797.00kN.m，塔吊独立起重高度=40.50m，塔身宽度B=1.60m，混凝土强度等级：C30,基础厚度h=1.25m，基础宽度Bc=5.50m。持力层在为③卵石层，基础进入持力层不少于200mm，且土层均匀，视土层实际情况，塔吊承台面标高应高出底板面标高3~5cm（底板二次找平再行覆盖）。（2）基础尺寸计算基础的厚度取：H=1.25m基础的宽度取：Bc=5.50m（3）塔吊基础承载力计算依据《建筑地基基础设计规范》（xxxx-2021）第5.2条承载力计算。计算简图：当不考虑附着时的基础设计值计算公式：当考虑附着时的基础设计值计算公式：当考虑偏心距较大时的基础设计值计算公式：式中F——塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载，F=504+80=584kNG——基础自重与基础上面的土的自重，G=26.5XBcXBcXHc=1003kN；Bc基础底面的宽度，取Bc=5.50m；3W——基础底面的抵抗矩，W=BcXBcXBc/6=27.73m3；M倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1797.00+80x1.25=1897kN.m；a合力作用点至基础底面最大压力边缘距离(m),按下式计算：a=5.50/2-1897/(584+1003)=1.56m。经过计算得到：无附着的最大压力设计值：Pkmax=(584+1003)/5.52+1897/27.73=120.88kPa无附着的最小压力设计值：Pkmin=(584+1003)/5.52-1897/27.73=-15.95kPa有附着的压力设计值P=(584+310+1003)/5.52=62.71kPa偏心距较大时压力设计值Pkmax=2X(584+1003)/(3X5.50Xl.56)=123.31kPa(4)地基基础承载力验算地基承载力特征值为：fak=210kPa地基承载力特征值fak大于最大压力设计值Pkmax=120.88kPa，满足要求!地基承载力特征值1.2Xfak大于偏心距较大时的压力设计值Pkmax=123.31kPa，满足要求！(5)受冲切承载力验算依据《建筑地基基础设计规范》GB50007-2021第8.2.8条。验算公式如下：式中hp——受冲切承载力截面高度影响系数，取hp=0.9625；ft混凝土轴心抗拉强度设计值，取ft=1.43kPa；am冲切破坏锥体最不利一侧计算长度：am二[1.50+(1.50+2X1.19)]/2=2.69m；h0——承台的有效高度，取h0=1.19m；Pj——最大压力设计值，取Pj=123.31kPa；Fl——实际冲切承载力：Fl=1.2xl23.31X(5.50+3.88)X1.56/2=1083kN。允许冲切力：0.7X0.9625X1.43X2690X1190=3082.6kN实际冲切力不大于允许冲切力设计值，所以能满足要求！4(6)塔吊稳定性验算塔吊有荷载时稳定性验算塔吊有荷载时，计算简图：塔吊有荷载时,稳定安全系数可按下式验算：式中KI塔吊有荷载时稳定安全系数，允许稳定安全系数最小取1.15；G——起重机自重力(包括配重，压重)，G=564(kN)；c——起重机重心至旋转中心的距离,c=1.19(m)；h0起重机重心至支承平面距离,h0=6.00(m)；b——起重机旋转中心至倾覆边缘的距离,b=2.50(m)；Q——最大工作荷载,Q=46.50(kN)；g——重力加速度(m/s2)，取9.81；v——起升速度,v=0.67(m/s)；t制动时间，...
