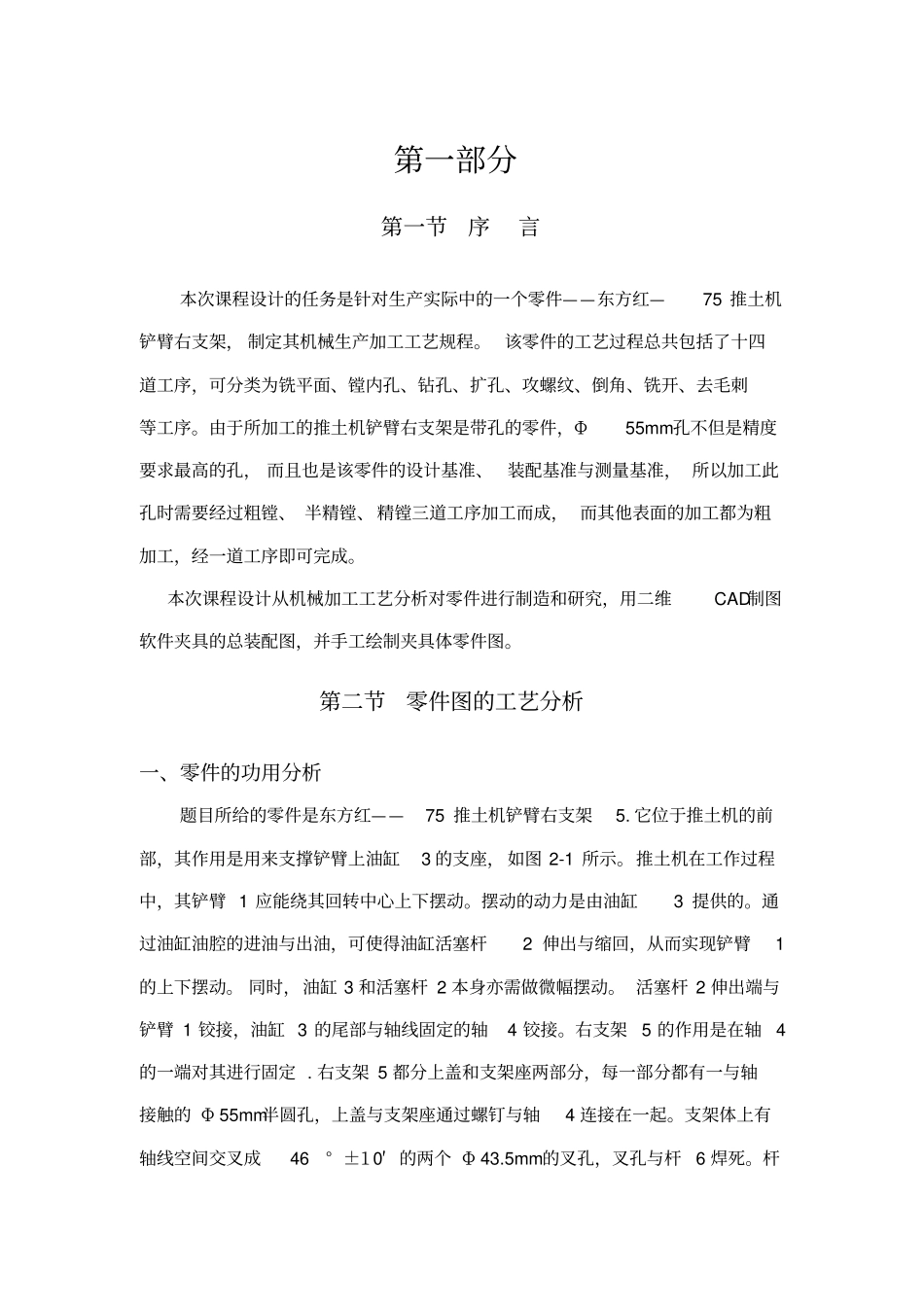

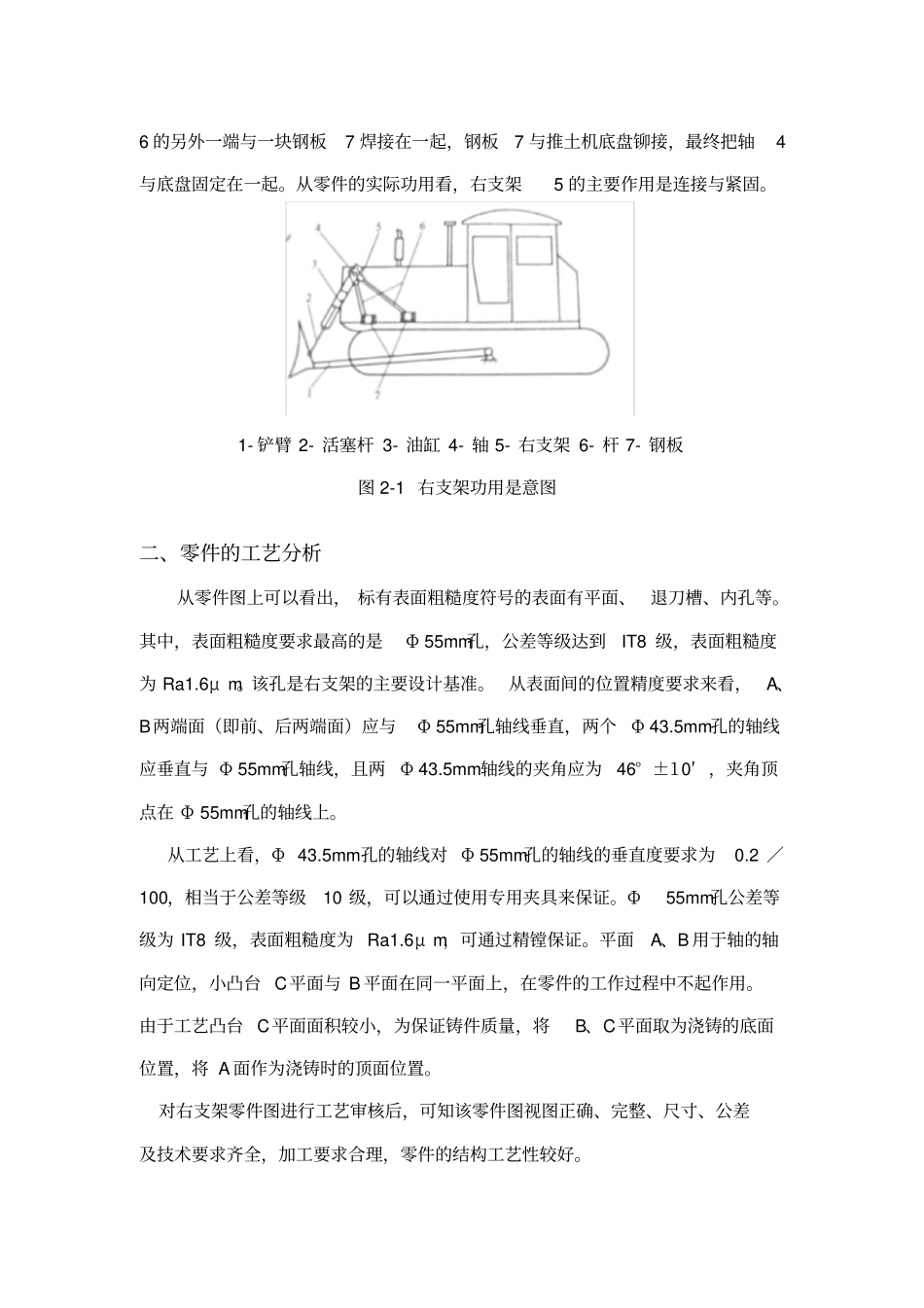

第一部分第一节序言本次课程设计的任务是针对生产实际中的一个零件——东方红—75推土机铲臂右支架，制定其机械生产加工工艺规程。该零件的工艺过程总共包括了十四道工序，可分类为铣平面、镗内孔、钻孔、扩孔、攻螺纹、倒角、铣开、去毛刺等工序。由于所加工的推土机铲臂右支架是带孔的零件，Φ55mm孔不但是精度要求最高的孔，而且也是该零件的设计基准、装配基准与测量基准，所以加工此孔时需要经过粗镗、半精镗、精镗三道工序加工而成，而其他表面的加工都为粗加工，经一道工序即可完成。本次课程设计从机械加工工艺分析对零件进行制造和研究，用二维CAD制图软件夹具的总装配图，并手工绘制夹具体零件图。第二节零件图的工艺分析一、零件的功用分析题目所给的零件是东方红——75推土机铲臂右支架5.它位于推土机的前部，其作用是用来支撑铲臂上油缸3的支座，如图2-1所示。推土机在工作过程中，其铲臂1应能绕其回转中心上下摆动。摆动的动力是由油缸3提供的。通过油缸油腔的进油与出油，可使得油缸活塞杆2伸出与缩回，从而实现铲臂1的上下摆动。同时，油缸3和活塞杆2本身亦需做微幅摆动。活塞杆2伸出端与铲臂1铰接，油缸3的尾部与轴线固定的轴4铰接。右支架5的作用是在轴4的一端对其进行固定.右支架5都分上盖和支架座两部分，每一部分都有一与轴接触的Φ55mm半圆孔，上盖与支架座通过螺钉与轴4连接在一起。支架体上有轴线空间交叉成46°±10′的两个Φ43.5mm的叉孔，叉孔与杆6焊死。杆6的另外一端与一块钢板7焊接在一起，钢板7与推土机底盘铆接，最终把轴4与底盘固定在一起。从零件的实际功用看，右支架5的主要作用是连接与紧固。1-铲臂2-活塞杆3-油缸4-轴5-右支架6-杆7-钢板图2-1右支架功用是意图二、零件的工艺分析从零件图上可以看出，标有表面粗糙度符号的表面有平面、退刀槽、内孔等。其中，表面粗糙度要求最高的是Φ55mm孔，公差等级达到IT8级，表面粗糙度为Ra1.6μm。该孔是右支架的主要设计基准。从表面间的位置精度要求来看，A、B两端面（即前、后两端面）应与Φ55mm孔轴线垂直，两个Φ43.5mm孔的轴线应垂直与Φ55mm孔轴线，且两Φ43.5mm轴线的夹角应为46°±10′，夹角顶点在Φ55mm孔的轴线上。从工艺上看，Φ43.5mm孔的轴线对Φ55mm孔的轴线的垂直度要求为0.2／100，相当于公差等级10级，可以通过使用专用夹具来保证。Φ55mm孔公差等级为IT8级，表面粗糙度为Ra1.6μm，可通过精镗保证。平面A、B用于轴的轴向定位，小凸台C平面与B平面在同一平面上，在零件的工作过程中不起作用。由于工艺凸台C平面面积较小，为保证铸件质量，将B、C平面取为浇铸的底面位置，将A面作为浇铸时的顶面位置。对右支架零件图进行工艺审核后，可知该零件图视图正确、完整、尺寸、公差及技术要求齐全，加工要求合理，零件的结构工艺性较好。机械加工工序的安排一、确定零件的生产类型按设计任务书，东方红——75推土机年产量为4500台/年，其上有左、右支架各一件。若右支架备品率为8%，机械加工废品率为1%，则该零件的年生产纲领为%1%8114000%%1QnN4500×（1+8％+1％）件/年=4905件/年（3-1）可见，右铲臂支架的年生产量为4905件。推土机铲臂支架可看成独立的一部分，属轻型机械。因此，根据表，有生产纲领与生产类型的关系可确定该零件的生产为中批生产，其毛坯制造、加工设备及工艺装备的选择应呈现中批生产的工艺特点，如多采用通用设备配以专用的工艺装备等。二、确定毛坯制造形式由该零件的功用及推土机的工作状况知，铲臂支架与连接支架上盖与支架座的螺钉承受的都是冲击性载荷，故要求该支架材料应具备较高的强度与抗冲击能力。因此，原设计单位选用了既满足要求，价格有相对低廉的铸钢材料ZG310-570，因此可以确定毛坯的制造形式为铸造。一般工程用铸钢的特性和应用见表。由于该支架为成批生产，由表可知，选择砂型机器造型，铸钢件的公差等级为CT9级。该零件的形状不是十分复杂，因此毛坯的形状与零件的形状应尽量接近。由于在Φ55mm孔的轴线方向上还有一个Φ49mm孔，从减少加工余量考虑，此处的毛坯孔可以与Φ55mm的毛坯孔一起铸成阶梯孔。2个Φ43.5mm孔径也较大，因此在铸造时也应铸...
