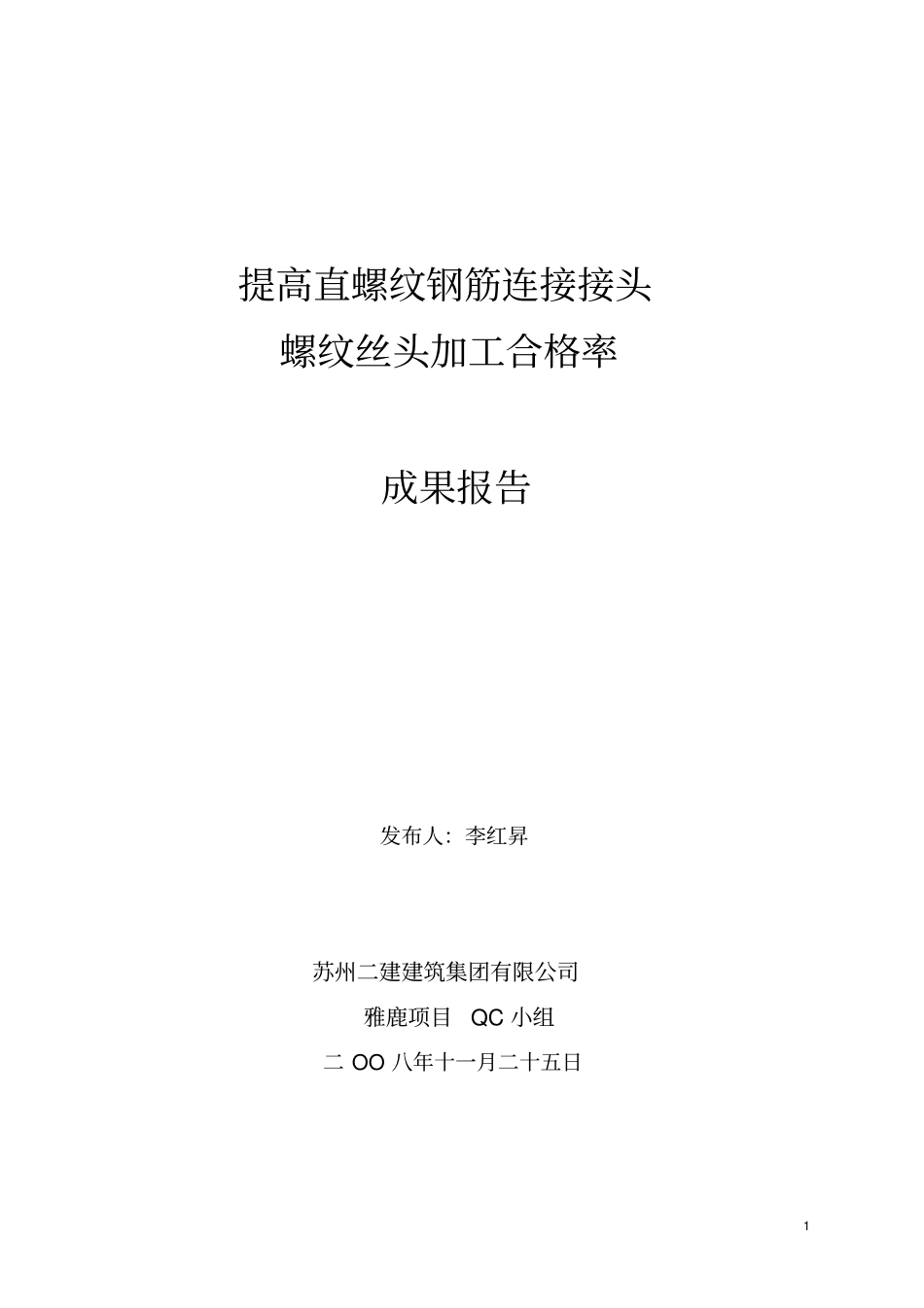

1提高直螺纹钢筋连接接头螺纹丝头加工合格率成果报告发布人：李红昇苏州二建建筑集团有限公司雅鹿项目QC小组二OO八年十一月二十五日2一、工程概况太仓市雅鹿城市广场办公楼位于太仓市郑和西路与娄江路路口处，建设单位为苏州华茂置业有限公司，设计单位为江苏省建筑设计研究院有限公司设计，监理单位为南京新华泰工程监理有限公司，施工总承包单位为苏州二建建筑集团有限公司。本工程总建筑面积为36275.2㎡，其中地下一层，建筑面积7319㎡；地上21层，建筑面积28956.2㎡。建筑高度主体为88.0m，局部为92.8m基础采用承台筏板基础，基础梁、筏板、地下室顶板梁主筋以Φ25（HRB400）钢筋为主。按照结构图纸要求，对于直径大于等于22的钢筋必须采用等强对接焊或机械连接。根据施工现场情况、工程的结构布置特点及以往工程钢筋连接的经验，本项目基础部分地梁、筏板、地下室顶板梁钢筋连接全部采用直螺纹套筒连接。现场钢筋施工员排料放样，共计有38685个Φ25直螺纹套筒接头，有2580个Φ28直螺纹套筒接头。二、小组简介雅鹿城市广场QC小组小组名称雅鹿城市广场QC小组课题类型攻关型课题注册号小组课题提高钢筋直螺纹套丝合格率注册日期2008年8月TQC教育时间72小时小组组成以现场施工技术人员为主小组人员9小组注册号活动时间2008.8.2日至2008.9.18活动次数8次出勤率100%姓名学历项目职务年龄职称组内职务组内分工李红昇大学项目总工35工程师组长策划组织杨建明大学项目经理36工程师副组长技术组织沈宇大学生产经理28助理工程师组员技术管理梁飞龙大学项目技术员27助理工程师组员质量管理范兴亚大学项目技术员24技术员组员资料整理朱建新高中项目质量员53技术员组员质量监控缪勤高中钢筋分项施工员36技术员组员现场实施戴顶新高中项目技术员54技术员组员现场实施陆飞高中施工班班长30技术员组员现场实施制表人：李红昇审核：杨建明制表时间：2008.8.23三、选题理由3.1雅鹿城市广场办公楼位于太仓新区，质量要求高，本工程的质量目标是确保江苏省“扬子杯”。工期要求紧，业主要求在10月1日完成地下室工程，所以要求每道工序必须在规定时间内完成。3.2在目现主体施工钢筋连接主要采用方式直螺纹连接，提高直螺纹钢筋连接丝头加工合格率有利于确保工程结构钢筋混凝土质量，减少返工，节省人力，节约原材料，达到节能增效。3.3在加工制作第一天、第二天经过检查200个丝头，其中合格170个，自检合格率为85%，如果按此施工，将无法满足项目质量目标工序一次交验合格率及《滚轧直螺纹钢筋连接接头》规定的总合格率95%，项目部采取措施确保直螺纹钢筋连接丝头加工质量。因此，我们QC小组选择“提高直螺纹钢筋连接接头螺纹丝头加工合格率”为活动课题。四、现状调查为确保剥肋滚轧直螺纹钢筋连接质量，QC活动小组于2008年8月8日先对现场加工的100个直螺纹丝头进行检查分析，QC小组成员针对自检出现的情况，进行整理，找出了影响直螺纹套丝头合格的5个因素：1、丝头螺纹不饱满、烂牙；2、直螺纹丝头有效长度不足；3、连接完毕后，外露有效丝扣超过2扣；4、螺距不符；5、丝牙高度不均匀、有厚薄。统计表如下：剥肋滚轧直螺纹钢筋丝头质量缺陷调查统计表表序号检查项目频数累计频数频率（%）累计频率（%）1丝头螺纹不饱满、烂牙171756.6756.672丝头有效长度不足6232076.6743外露有效丝扣超过2扣3261086.674丝牙高度不均匀、有厚薄2286.6793.345螺距不符2306.67100制表人：李红昇制表日期：2008年8月8日根据调查所做的统计表，我们做出排列图如下：丝头螺纹不饱满、烂牙丝头有效长度不足外露有效丝扣超过2扣丝牙高度不均匀、有厚薄螺距不符频数（条）累计频率（%）制图：梁飞龙时间：2008.8.8N=30剥肋滚轧直螺纹钢筋丝头质量缺陷排列图从以上所画的排列图可以看出，在各项影响因素中，“丝头螺纹不饱满、烂牙”及“丝头有效长度不足”占较大比例，达到了76.67%，是造成直螺纹丝头加工合格率低的主要因素，是解决问题的主要对象。五、确定目标经过QC小组成员的充分讨论，结合本工程工程质量要求高及地下室钢筋绑扎的工期紧实际情况，同时根据规范规定“现场丝头的抽检合格率不应小于95%”，我们确定本...
