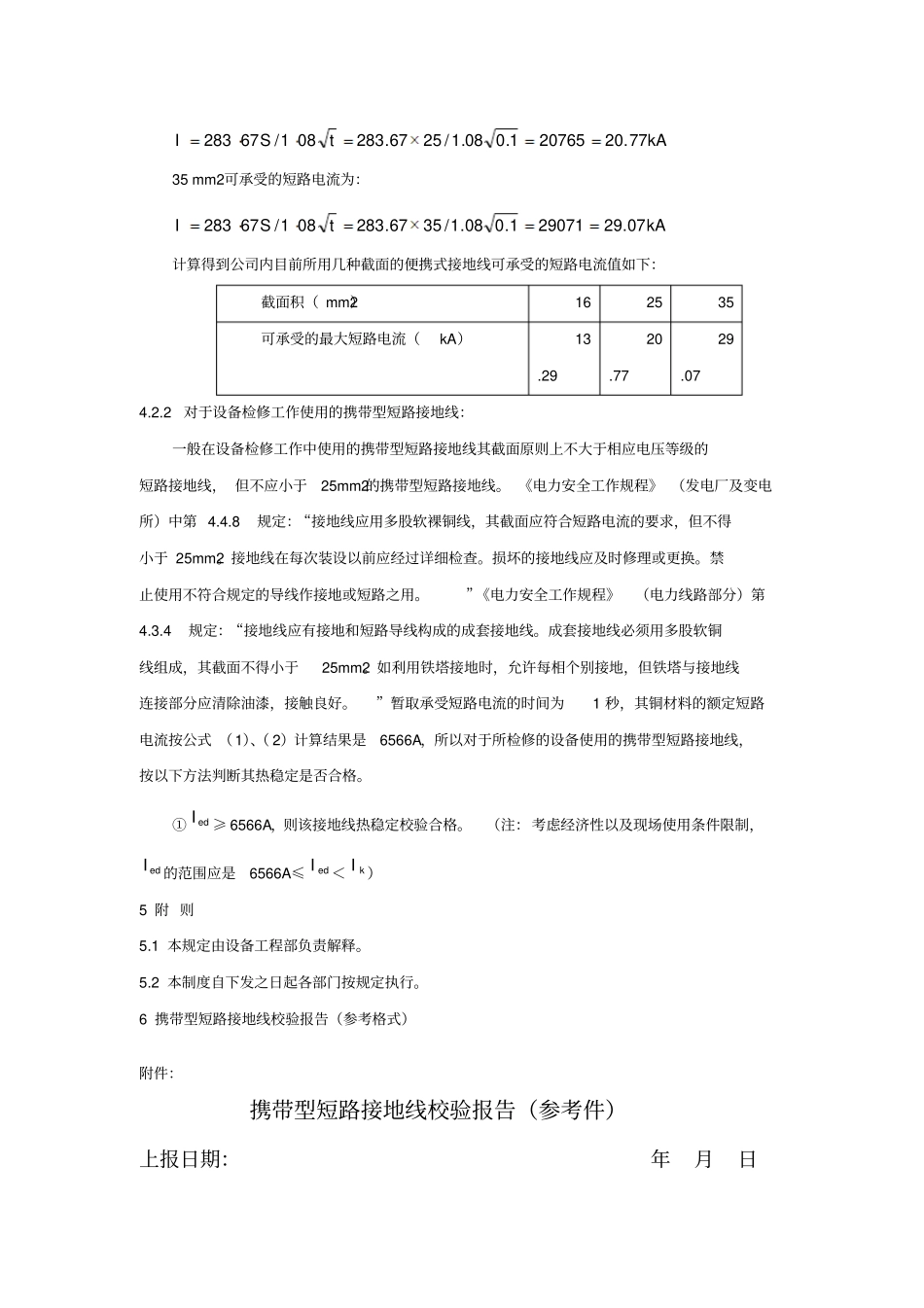

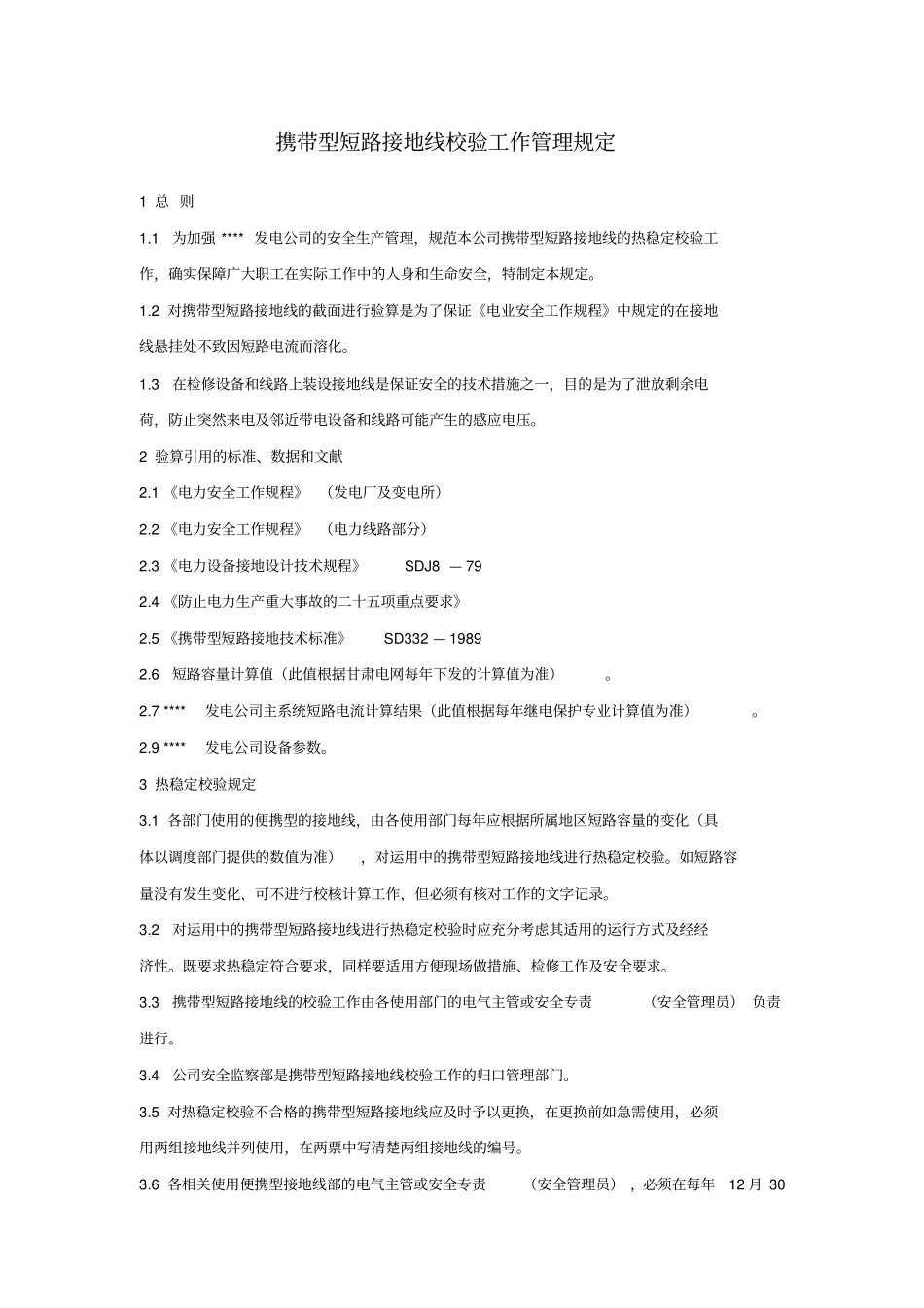

携带型短路接地线校验工作管理规定1总则1.1为加强****发电公司的安全生产管理，规范本公司携带型短路接地线的热稳定校验工作，确实保障广大职工在实际工作中的人身和生命安全，特制定本规定。1.2对携带型短路接地线的截面进行验算是为了保证《电业安全工作规程》中规定的在接地线悬挂处不致因短路电流而溶化。1.3在检修设备和线路上装设接地线是保证安全的技术措施之一，目的是为了泄放剩余电荷，防止突然来电及邻近带电设备和线路可能产生的感应电压。2验算引用的标准、数据和文献2.1《电力安全工作规程》（发电厂及变电所）2.2《电力安全工作规程》（电力线路部分）2.3《电力设备接地设计技术规程》SDJ8—792.4《防止电力生产重大事故的二十五项重点要求》2.5《携带型短路接地技术标准》SD332—19892.6短路容量计算值（此值根据甘肃电网每年下发的计算值为准）。2.7****发电公司主系统短路电流计算结果（此值根据每年继电保护专业计算值为准）。2.9****发电公司设备参数。3热稳定校验规定3.1各部门使用的便携型的接地线，由各使用部门每年应根据所属地区短路容量的变化（具体以调度部门提供的数值为准），对运用中的携带型短路接地线进行热稳定校验。如短路容量没有发生变化，可不进行校核计算工作，但必须有核对工作的文字记录。3.2对运用中的携带型短路接地线进行热稳定校验时应充分考虑其适用的运行方式及经经济性。既要求热稳定符合要求，同样要适用方便现场做措施、检修工作及安全要求。3.3携带型短路接地线的校验工作由各使用部门的电气主管或安全专责（安全管理员）负责进行。3.4公司安全监察部是携带型短路接地线校验工作的归口管理部门。3.5对热稳定校验不合格的携带型短路接地线应及时予以更换，在更换前如急需使用，必须用两组接地线并列使用，在两票中写清楚两组接地线的编号。3.6各相关使用便携型接地线部的电气主管或安全专责（安全管理员），必须在每年12月30日前，将本部门携带型短路接地线的校验结果用WORD文档格式（见附件1）通过OA系统上报公司安全监察部。4携带型短路接地线的校核计算4.1校核公式:167.283公式dmtSI208.1公式medII其中：mI------铜的熔化电流值（A）。dt------承受短路电流的时间（秒，S）。S------接地线的截面积（mm2）。edI------额定短路电流值（A），即接地线可长时间承受的短路电流值。4.2校核方法4.2.1本公司或部门使用的携带型短路接地线：①若edI＞kI，则该接地线热稳定合格；②若edI＜kI，则该接地线热稳定不合格。其中：kI------是公司内各相应电压等级母线在最大运行方式下发生三相短路故障时的短路电流，校验时按照最严重情况进行电流值的选择。单位：A。在实际工作中，考虑到携带型接地线的截面不可太大。常用的有25mm2和35mm2两种。输配变电站或配电室的母线如装接地刀闸，则使用接地刀闸。一般在线路、设备和输配电出线等回路上工作时，所使用的携带型短路接地线承受短路电流的时间可取0.1s，为主保护动作时间（保护动作时限为0s）加开关动作时间，变电站母线工作，所使用的携带型短路接地线承受短路电流的时间，亦为母线保护动作时间加开关固有动作时间。根据公式（1）、（2）代入公式：16mm2可承受的短路电流为：kAtSI29.13132931.008.1/1667.283081/6728325mm2可承受的短路电流为：kAtSI77.20207651.008.1/2567.283081/6728335mm2可承受的短路电流为：kAtSI07.29290711.008.1/3567.283081/67283计算得到公司内目前所用几种截面的便携式接地线可承受的短路电流值如下：截面积（mm2）162535可承受的最大短路电流（kA）13.2920.7729.074.2.2对于设备检修工作使用的携带型短路接地线：一般在设备检修工作中使用的携带型短路接地线其截面原则上不大于相应电压等级的短路接地线，但不应小于25mm2的携带型短路接地线。《电力安全工作规程》（发电厂及变电所）中第4.4.8规定：“接地线应用多股软裸铜线，其截面应符合短路电流的要求，但不得小于25mm2。接地线在每次装设以前应经过详细检查。损坏的接地线应及时修理或更换。禁止使用不符合规定的导线作接地或短路之用。”《电力安全工作规程》（电力线路部分）第4.3.4规定：“接地...
