摊铺机结构原理及安装调整VIP免费

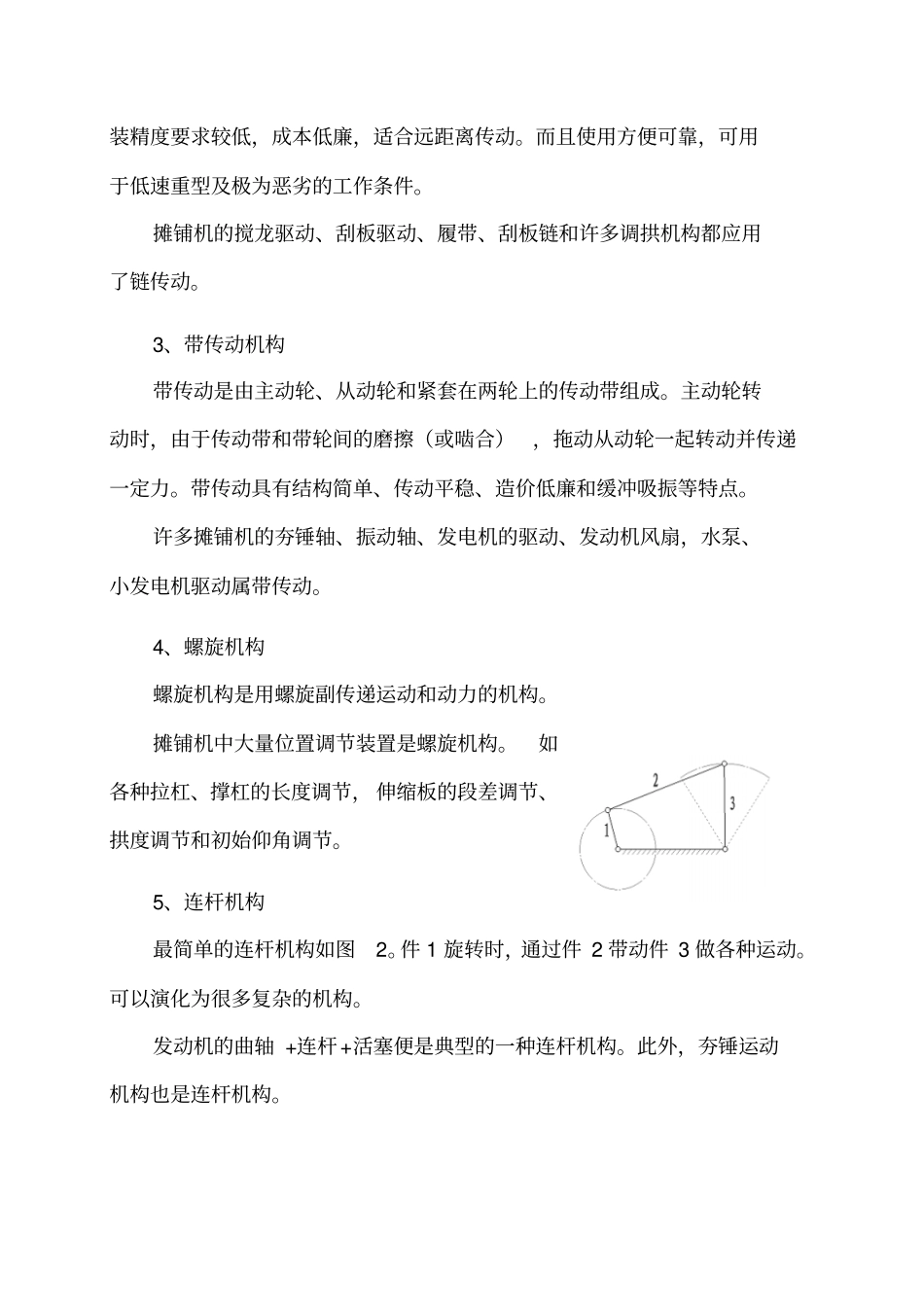

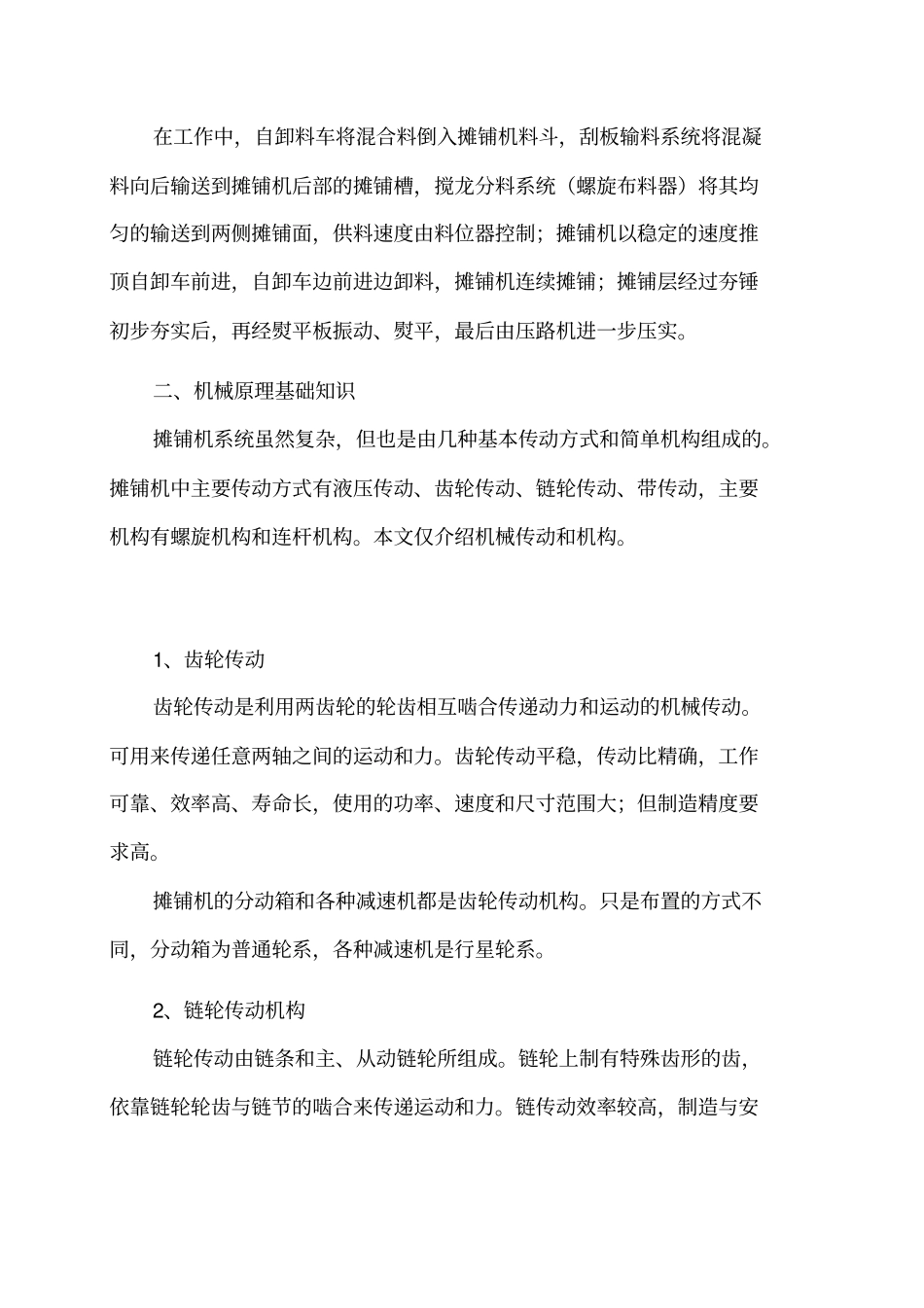

摊铺机结构原理及安装调整技术在技术上，摊铺机的安装和调整是正确使用摊铺机，保持摊铺机的最佳工况，保证路面施工质量和施工进度的基本要求。要正确安装和调整摊铺机，就必须掌握摊铺机的结构原理、安装和调整方法。一、摊铺机总体结构和工作原理虽然摊铺机品牌、规格众多，但其结构原理均大致相同，主要由机架系统、动力系统（发动机系统和液压系统）、电控系统、料斗受料系统、刮板输料系统、搅龙分料系统、熨平装置和调平系统组成。图1为摊铺机的系统构成。图1摊铺机的系统构成在工作中，自卸料车将混合料倒入摊铺机料斗，刮板输料系统将混凝料向后输送到摊铺机后部的摊铺槽，搅龙分料系统（螺旋布料器）将其均匀的输送到两侧摊铺面，供料速度由料位器控制；摊铺机以稳定的速度推顶自卸车前进，自卸车边前进边卸料，摊铺机连续摊铺；摊铺层经过夯锤初步夯实后，再经熨平板振动、熨平，最后由压路机进一步压实。二、机械原理基础知识摊铺机系统虽然复杂，但也是由几种基本传动方式和简单机构组成的。摊铺机中主要传动方式有液压传动、齿轮传动、链轮传动、带传动，主要机构有螺旋机构和连杆机构。本文仅介绍机械传动和机构。1、齿轮传动齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。可用来传递任意两轴之间的运动和力。齿轮传动平稳，传动比精确，工作可靠、效率高、寿命长，使用的功率、速度和尺寸范围大；但制造精度要求高。摊铺机的分动箱和各种减速机都是齿轮传动机构。只是布置的方式不同，分动箱为普通轮系，各种减速机是行星轮系。2、链轮传动机构链轮传动由链条和主、从动链轮所组成。链轮上制有特殊齿形的齿，依靠链轮轮齿与链节的啮合来传递运动和力。链传动效率较高，制造与安装精度要求较低，成本低廉，适合远距离传动。而且使用方便可靠，可用于低速重型及极为恶劣的工作条件。摊铺机的搅龙驱动、刮板驱动、履带、刮板链和许多调拱机构都应用了链传动。3、带传动机构带传动是由主动轮、从动轮和紧套在两轮上的传动带组成。主动轮转动时，由于传动带和带轮间的磨擦（或啮合），拖动从动轮一起转动并传递一定力。带传动具有结构简单、传动平稳、造价低廉和缓冲吸振等特点。许多摊铺机的夯锤轴、振动轴、发电机的驱动、发动机风扇，水泵、小发电机驱动属带传动。4、螺旋机构螺旋机构是用螺旋副传递运动和动力的机构。摊铺机中大量位置调节装置是螺旋机构。如各种拉杠、撑杠的长度调节，伸缩板的段差调节、拱度调节和初始仰角调节。5、连杆机构最简单的连杆机构如图2。件1旋转时，通过件2带动件3做各种运动。可以演化为很多复杂的机构。发动机的曲轴+连杆+活塞便是典型的一种连杆机构。此外，夯锤运动机构也是连杆机构。图2简单的连杆机构三、动力系统（发动机及液压系统）图3摊铺机动力传输图动力系统将发动机输出的旋转运动传递到各功能系统。一般摊铺机为全液压传动，图3为摊铺机动力传输图。四、行走系统行走系统驱动摊铺机`前后行走。应行驶平稳，直线度好并有足够的牵引力。行走系统分履带式行走系统和轮式行走系统。这里只讨论履带式行走系统。履带式行走机械系统由行走大梁、履带、行走减速机、驱动链轮、导向轮、支重轮、托链轮和导向轮张紧机构组成。行走减速机将液压马达传递来的扭矩经减速增矩后驱动行走驱动链轮，链轮驱动履带旋转，从而带动摊铺机前后运动。导向轮引导履带绕转。导向轮张紧机构给导向轮一定的推力使导向轮张紧履带并保证合适的张紧度。蓄能器使履带在突然通过凹凸不平的路面时得到缓冲。支重轮在链轨上滚动并支承整个摊铺机重量。托链轮防止履带下垂。上述各零件均安装在行走大梁上。图4为摊铺机履带行驶系统。图4摊铺机履带行走系统履带张紧长期使用链轨销和销套的磨损会使履带因伸长而变松。松弛的履带会在行驶过程中产生振跳现象，引起冲击载荷和额外的功率消耗，加快链轨销和销套的磨损。两侧履带张紧度不一致可能导致行走跑偏。另外，履带过松还容易导致履带脱轨，特别转弯时。因此，松弛的履带必须张紧。铺机履带是用液压油张紧，通过将调平油缸的液压油引到张紧油缸内完成张紧。将履带张紧油管接到图5所示调平...
