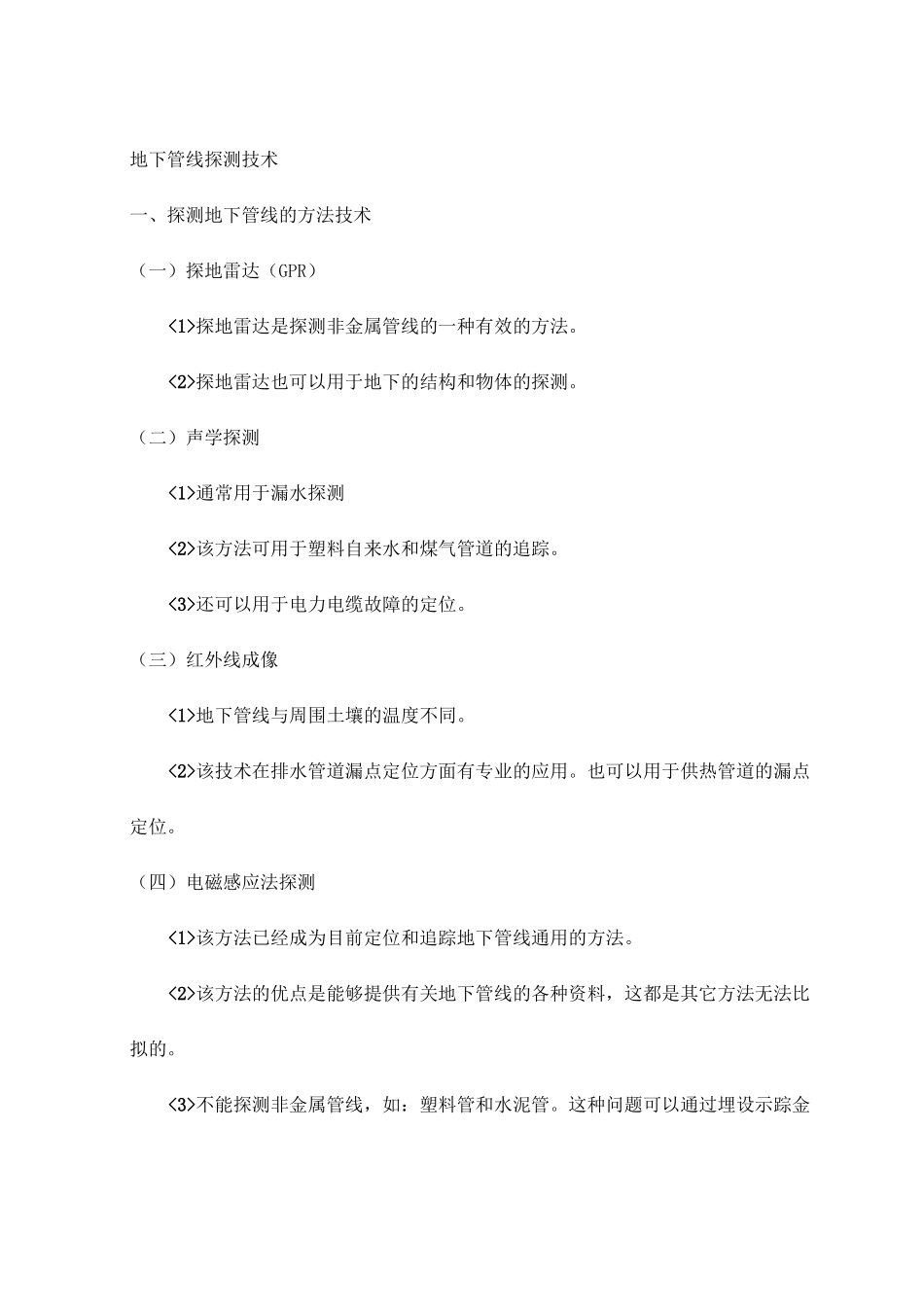

地下管线探测技术一、探测地下管线的方法技术(一)探地雷达(GPR)<1>探地雷达是探测非金属管线的一种有效的方法。<2>探地雷达也可以用于地下的结构和物体的探测。(二)声学探测<1>通常用于漏水探测<2>该方法可用于塑料自来水和煤气管道的追踪。<3>还可以用于电力电缆故障的定位。(三)红外线成像<1>地下管线与周围土壤的温度不同。<2>该技术在排水管道漏点定位方面有专业的应用。也可以用于供热管道的漏点定位。(四)电磁感应法探测<1>该方法已经成为目前定位和追踪地下管线通用的方法。<2>该方法的优点是能够提供有关地下管线的各种资料,这都是其它方法无法比拟的。<3>不能探测非金属管线,如:塑料管和水泥管。这种问题可以通过埋设示踪金属线(带)得到解决。二、电磁法探测地下管线的原理目前市场上销售的各种型号管线仪,其结构设计、性能、操作、外形等虽各不相同,但工作原理相同,均是以电磁场理论为依据,电磁感应定律为理论基础设计而成,它们都是由发射机与接收机组成的发收系统。管线:各种金属管道、光缆、电缆的统称地下管线探测:用管线仪确定地下管线路由及深度的过程管线探测技术包括:搜索、精确定位和追踪1.1发射机简介发射机是由发射线圈及一套电子线路组成。其作用是向管线施加一特定频率的信号电流。1.2发射机电磁感应原理通过发射机对金属管道施加交变电磁信号一激发管线产生管线电流一管线电流在管线周围产生交变磁场。2.接收机2.1接收机简介接收机是由接收线圈及一套相应的电子线路和信号指示器组成其作用是在管线上方探测发射机施加到管线上的特定频率的电流产生的交变磁场信号。2.2接收机电磁感应原理将磁铁插入线圈,磁铁移动时电压计指针偏转交变电磁场通过放大接收机内部的线圈感应到的微小的电压,f根据管线磁场的分布特征来判断地下管线的走向、位置和深度。2.接收机2.3磁场的波形无限长导线电流产生的磁场是一组以导线为圆心的同心圆,线外一点的磁场强度与距离成反比。2.4接收机天线(线圈)天线特点:含有铁氧体磁棒的线圈构成,附近更多的磁通量将会通过线圈。感应信号更强。谷值测量垂直天线峰值测量双水平天线深度测量Volts2.5接收机电磁感应原理2.5接收机电磁感应原理三、电磁法探测地下管线的探测技术产生滋应信号VWWV(一)发射机的信号输出方式无源方式(无需发射机)有源方式直连法夹钳法感应法lllll~Hi!!I::"::n;isii:|||»||||iniimiiIIIIIII;;:=::::111;;;=:;ins:::HImil!!!l!!!=!:HI—illlli・iu■■:■ll■■■■■■Aa出IIIH:二iillIIIIIII冲V:::Hiili:IIIlmirinIIIIIII;::::!!:!!!!iiiiiiiiiin■■an.IliEii::—:i5:ll*IIIIIIIiiJIIIIIIIfIIIIIIIII:;:!iSil;iiiiiii!!!!!!!;;;:;;;"Hi!::S.:iiii■|斷"|;^||匕制・*一S-—・-・・-・・・iiii::::::illlll!II■■■■IIS!Iiiiiiiiiiiiainmaiiniimir::IIIIJHmiinaiM::;;!!;:imil!!nils;::illillIlin;;;!::::!;:niiiHi:ili;:::IIIIIImi制Ilii!!!:;::!::;;1.1电力模式:动力电缆信号耦合到管道上用vPower>功能进行探测,检测的是管道携带的50Hz信号。1.2无线电模式:长波电台信号耦合到管道上用vRadio>功能进行探测,检测的是管道上携带的VLF无线电信号。2.有源方式2.1有源方式一一直连法2.1直连法施加检测信号(1)将直连导线与管线连接好,打开发射机电源,注意输出电流的大小。(2)如果接触不好,输出电流太小(20mA以下)。此时应除去连接处的铁锈或降低接地电阻。(3)调节发射机增益和匹配频率后,开始工作。(二)直连法信号电流回路2.2有源方式——夹钳法使用“夹钳法”感应的几种方法(1)直接夹于目标管道(2)直接夹于目标电缆,不要在没有绝缘的带电导体上使用夹钳法。(3)连通绝缘法兰夹于其一侧。2.3有源方式——感应法水平发射感应法(一)205.0Q.J发射机直立,当发射机正下方且与发射机方向一致的管线的信号最大,所以施加信号之前知道管线的准确位置和走向是非常重要的。垂直发射感应法(二)不向目标管线加载信号垂直发射方式激发其邻近管线,使其正下方的管线的信号最小。对于密集管线,采用上面两...
