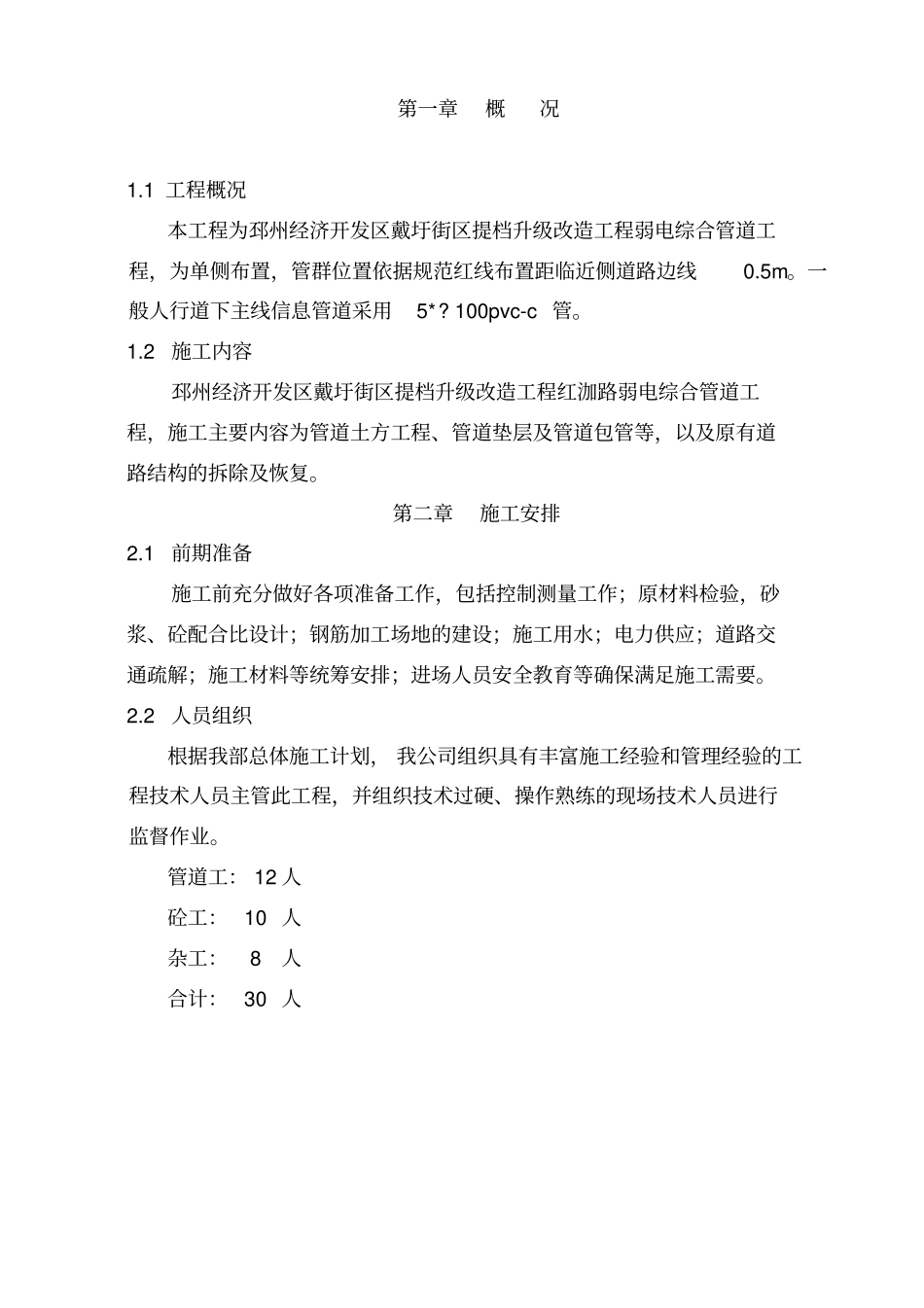

第一章概况1.1工程概况本工程为邳州经济开发区戴圩街区提档升级改造工程弱电综合管道工程，为单侧布置，管群位置依据规范红线布置距临近侧道路边线0.5m。一般人行道下主线信息管道采用5*?100pvc-c管。1.2施工内容邳州经济开发区戴圩街区提档升级改造工程红泇路弱电综合管道工程，施工主要内容为管道土方工程、管道垫层及管道包管等，以及原有道路结构的拆除及恢复。第二章施工安排2.1前期准备施工前充分做好各项准备工作，包括控制测量工作；原材料检验，砂浆、砼配合比设计；钢筋加工场地的建设；施工用水；电力供应；道路交通疏解；施工材料等统筹安排；进场人员安全教育等确保满足施工需要。2.2人员组织根据我部总体施工计划，我公司组织具有丰富施工经验和管理经验的工程技术人员主管此工程，并组织技术过硬、操作熟练的现场技术人员进行监督作业。管道工：12人砼工：10人杂工：8人合计：30人2.3技术准备第三章施工工艺沟槽开挖采用挖掘机挖土，人工配合的方法施工。①根据图纸确定槽底开挖宽度。若为原土边坡采用1：0.33,若为回填土或回填土为砂土边坡采用1:0.75。②机械开挖时严格控制标高，为防止超挖或扰动槽底面，槽底应留0.1-0.05m厚的土层暂时不挖，用人工清理挖至标高。③沟槽开挖在确保一侧堆土满足规定的同时，堆土坡角距槽口上缘距离大于0.8m,堆土高度不超过1.5m。3.1.4、槽底基及基础垫层处理①沟槽成型后先进行验槽，并将槽底整平。②管道基础垫层为15cm厚C15混凝土，为保证混凝土质量的稳定，采用商品混凝土，平面运输采用混凝土搅拌运输车辆，保证混凝土运抵现场符合浇筑时规定塌落度，无离析现象。③按质量检验评定标准频率检查混凝土垫层的高程、强度。4.管道安装填方材料品种:三类土。密实度:填土压实系数不小于0.95，若在道路下还应满足道路路基的相关要求。其他:结构砼强度达到100%后方可回填土，侧墙两边回填土应对称进行，薄层轻夯，不得用重型机械压实。3.2.5人孔井施工1、井的尺寸,深度:具体详见小号直通井施工图；2、井身材料:侧墙采用M10水泥砂浆砌MU10灰砂砖，抹面座浆采用1:2.5防水水泥砂浆厚内15mm/外20mm；3、基础:厚度,强度:底板采用C15混凝土，厚12cm；4、盖板:上覆盖板采用C20混凝土，厚15cm，(含盖板钢筋)；5、盖板安装:墙体的强度达到100%后方可安装上覆盖板,然后回填土；积水罐、井圈及铸铁井盖均采用成品件；6、其它:砌体施工质量控制等级为B级，墙体与底板连接处应凿毛，砖砌前要清洗干净，砌体砂浆必须饱满，墙身预留管孔与管道敷设同步实施,人孔井排水采用d150mm的PVC排水管就近排入附近雨水井内；3.3．通信管道混凝土包封敷设1）.通信管道与其它专业管道交叉达不到规范规定的交叉净距时，本管道应在交叉点左右各做2m的混凝土包封；2）.所有进出人孔的管道，在出入两侧均应做2m的包封（规范规定通信管道与水管、燃气管、电力管的最小交叉净距分别为0.15m、0.3m、0.15m）；3）.当通信管道在人行道上或绿化带内敷设埋深小于0.7m，在车行道上敷设埋深小于0.8m时需采用钢筋混凝土包封；4）.管道包封处地面必须达到95%以上的密实度。3.4．本工程新建人孔均采用《道路管道人孔和管块组群图集》中的标准人孔，上覆全部处于人行道上或绿化带内的人孔，上覆配筋将主筋Ⅱ级钢改为等径的Ⅰ级钢。3.5通信管道工程施工方法施工准备→测量定位→管槽开挖→验槽→基础处理→管道安装→管道包封→隐蔽验收→管槽回填土→单项工程验收。管沟开挖采用机械开挖，开挖深度不得小于管线埋深深度（管线埋设深度不小于70cm），管道开挖时，应注意对现有保护管线的保护，在现有管线两侧1m范围内严禁挖掘机操作，必须使用人工开挖。基坑挖完后进行验槽，作好记录，监理工程师检测合格后方可进行下一工序的施工。包封的管道垫层砼采用C15素砼，厚度为10cm，砼浇筑时必须振捣密实，不需包封的管道垫层采用10cm碎石。垫层经监理工程师检查后合格后敷设管道，分层用塑料支架隔开，管道铺设应保证管间距在2CM左右，管中用穿铁丝导线。导线应搭接牢靠，严禁漏穿或不漏穿导线。管道间隙必须用净中砂填实，包封砼采用C15细石砼，砼浇筑时必须密实。基础采用#150混凝土垫...
