工字钢悬挑防护架施工方案VIP免费

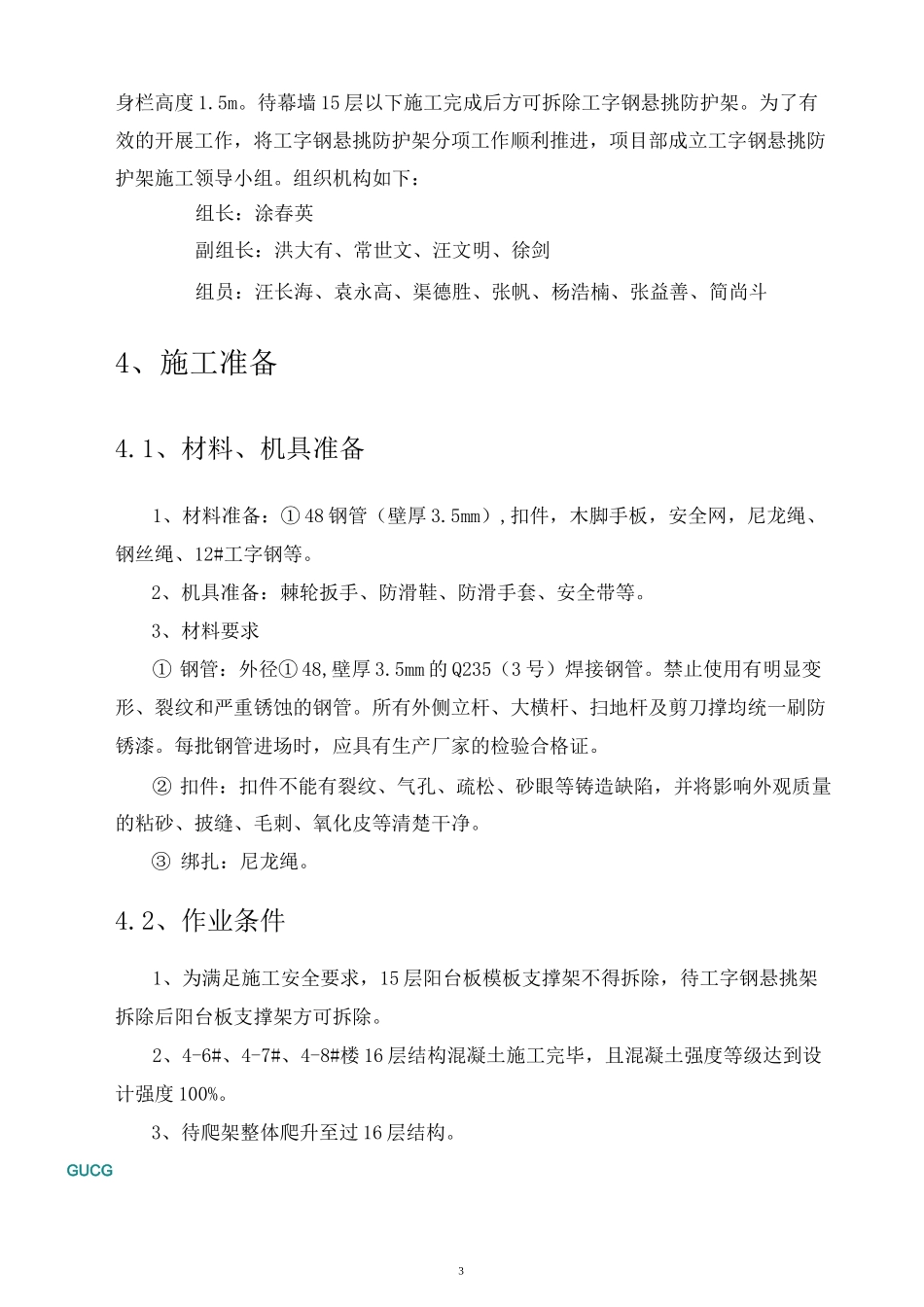

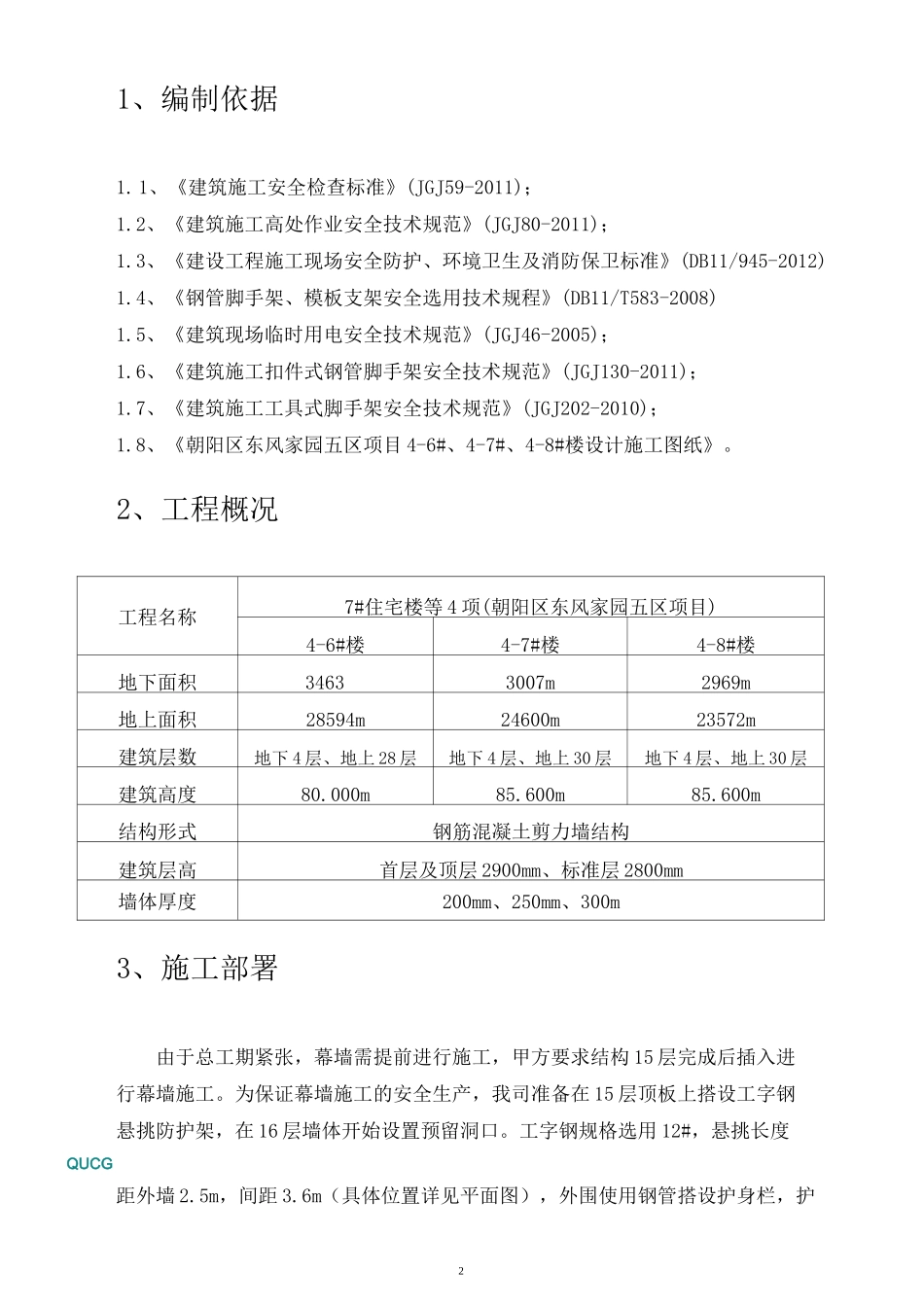

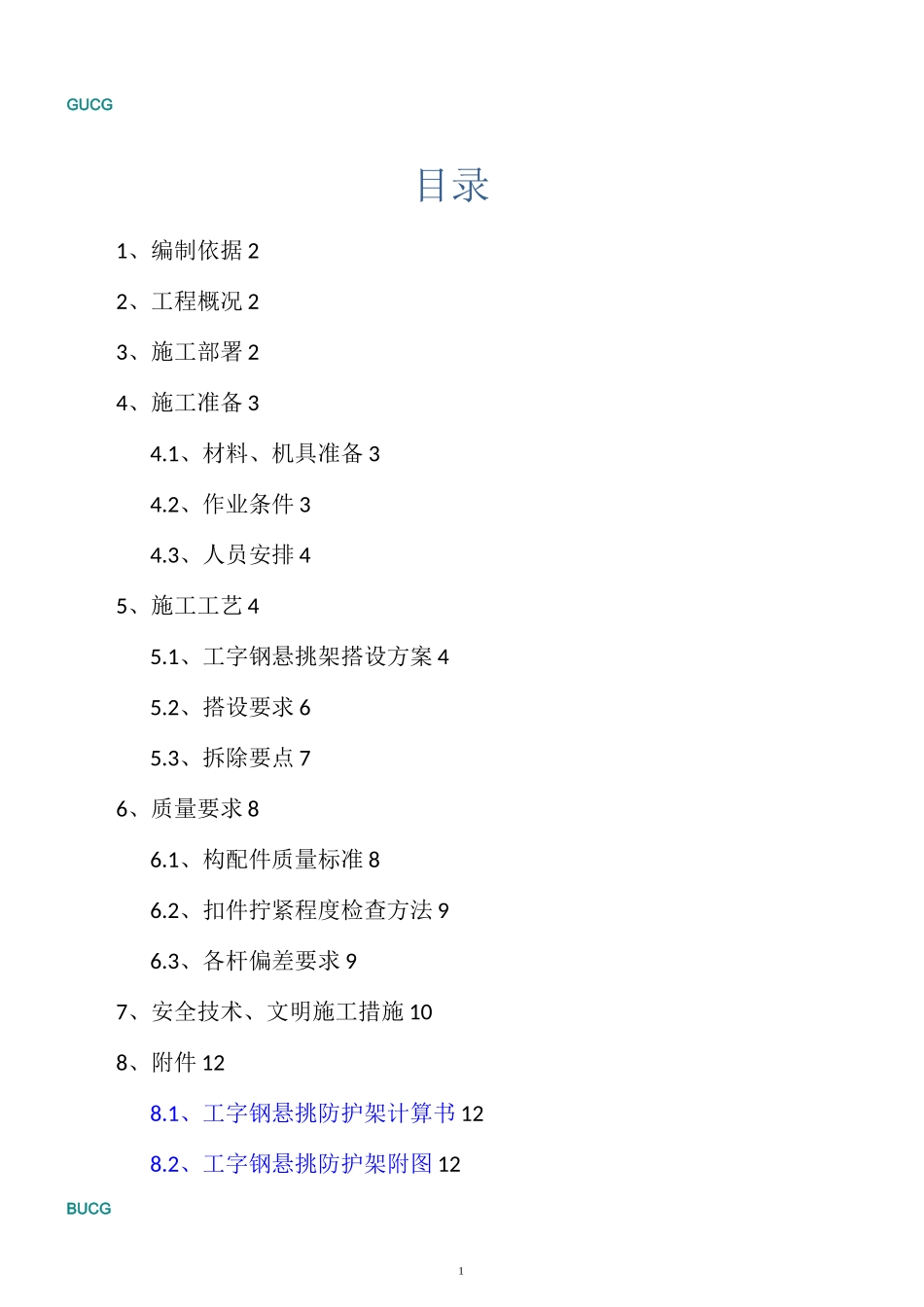

1GUCG目录1、编制依据22、工程概况23、施工部署24、施工准备34.1、材料、机具准备34.2、作业条件34.3、人员安排45、施工工艺45.1、工字钢悬挑架搭设方案45.2、搭设要求65.3、拆除要点76、质量要求86.1、构配件质量标准86.2、扣件拧紧程度检查方法96.3、各杆偏差要求97、安全技术、文明施工措施108、附件128.1、工字钢悬挑防护架计算书128.2、工字钢悬挑防护架附图12BUCG21、编制依据1.1、《建筑施工安全检查标准》(JGJ59-2011)；1.2、《建筑施工高处作业安全技术规范》(JGJ80-2011)；1.3、《建设工程施工现场安全防护、环境卫生及消防保卫标准》(DB11/945-2012)1.4、《钢管脚手架、模板支架安全选用技术规程》(DB11/T583-2008)1.5、《建筑现场临时用电安全技术规范》(JGJ46-2005)；1.6、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)；1.7、《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)；1.8、《朝阳区东风家园五区项目4-6#、4-7#、4-8#楼设计施工图纸》。2、工程概况工程名称7#住宅楼等4项(朝阳区东风家园五区项目)4-6#楼4-7#楼4-8#楼地下面积34633007m2969m地上面积28594m24600m23572m建筑层数地下4层、地上28层地下4层、地上30层地下4层、地上30层建筑高度80.000m85.600m85.600m结构形式钢筋混凝土剪力墙结构建筑层高首层及顶层2900mm、标准层2800mm墙体厚度200mm、250mm、300m3、施工部署由于总工期紧张，幕墙需提前进行施工，甲方要求结构15层完成后插入进行幕墙施工。为保证幕墙施工的安全生产，我司准备在15层顶板上搭设工字钢悬挑防护架，在16层墙体开始设置预留洞口。工字钢规格选用12#，悬挑长度QUCG距外墙2.5m，间距3.6m（具体位置详见平面图），外围使用钢管搭设护身栏，护3身栏高度1.5m。待幕墙15层以下施工完成后方可拆除工字钢悬挑防护架。为了有效的开展工作，将工字钢悬挑防护架分项工作顺利推进，项目部成立工字钢悬挑防护架施工领导小组。组织机构如下：组长：涂春英副组长：洪大有、常世文、汪文明、徐剑组员：汪长海、袁永高、渠德胜、张帆、杨浩楠、张益善、简尚斗4、施工准备4.1、材料、机具准备1、材料准备：①48钢管（壁厚3.5mm）,扣件，木脚手板，安全网，尼龙绳、钢丝绳、12#工字钢等。2、机具准备：棘轮扳手、防滑鞋、防滑手套、安全带等。3、材料要求①钢管：外径①48,壁厚3.5mm的Q235（3号）焊接钢管。禁止使用有明显变形、裂纹和严重锈蚀的钢管。所有外侧立杆、大横杆、扫地杆及剪刀撑均统一刷防锈漆。每批钢管进场时，应具有生产厂家的检验合格证。②扣件：扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷，并将影响外观质量的粘砂、披缝、毛刺、氧化皮等清楚干净。③绑扎：尼龙绳。4.2、作业条件1、为满足施工安全要求，15层阳台板模板支撑架不得拆除，待工字钢悬挑架拆除后阳台板支撑架方可拆除。2、4-6#、4-7#、4-8#楼16层结构混凝土施工完毕，且混凝土强度等级达到设计强度100%。3、待爬架整体爬升至过16层结构。GUCG44.3、人员安排现场设专职人员、专业施工班组负责悬挑工字钢的施工，要求熟悉悬挑工字钢的施工安全规程。5、施工工艺5.1、工字钢悬挑防护架搭设方案悬挑架采用长6米、5米、4米的12#工字钢，工字钢搭设于15层顶板（标高42.000m），工字钢悬挑长度为2.5m，间距3.6m（详见平面布置图）。防护平台采用钢管搭设主、次梁，上铺脚手板及满铺多层板；外围用①48钢管搭设护身栏，护身栏高度1.5m，立面满布密目网。（详见剖面图）工艺流程：外挑工字钢一一搭设主梁（大横杆）一一搭设次梁（小横杆）一一挂大眼网――铺设脚手板一一护身栏安装一一挂密目网一一安装挡脚板一一铺设多层板――门窗洞口封堵一一验收、投入使用1、悬挑架钢梁安装悬挑架选用12#工字钢，主楼外墙转角处及飘窗处采用6m长工字钢，个别处采用5m及4m长工字钢，工字钢悬挑长度、锚固长度详见工字钢悬挑平面布置图。阳台板处采用6m长工字钢，悬挑长度2000mm，锚固长度4000mm。东西侧外墙处采用4m长工字钢，悬挑长度2500mm，锚固长度1500mm。工字钢里侧锚固端采取2道①16的U型锚环，穿过顶板与之固定；第一道锚环距工字钢端部200mm,两道锚环间距200mm,空...
