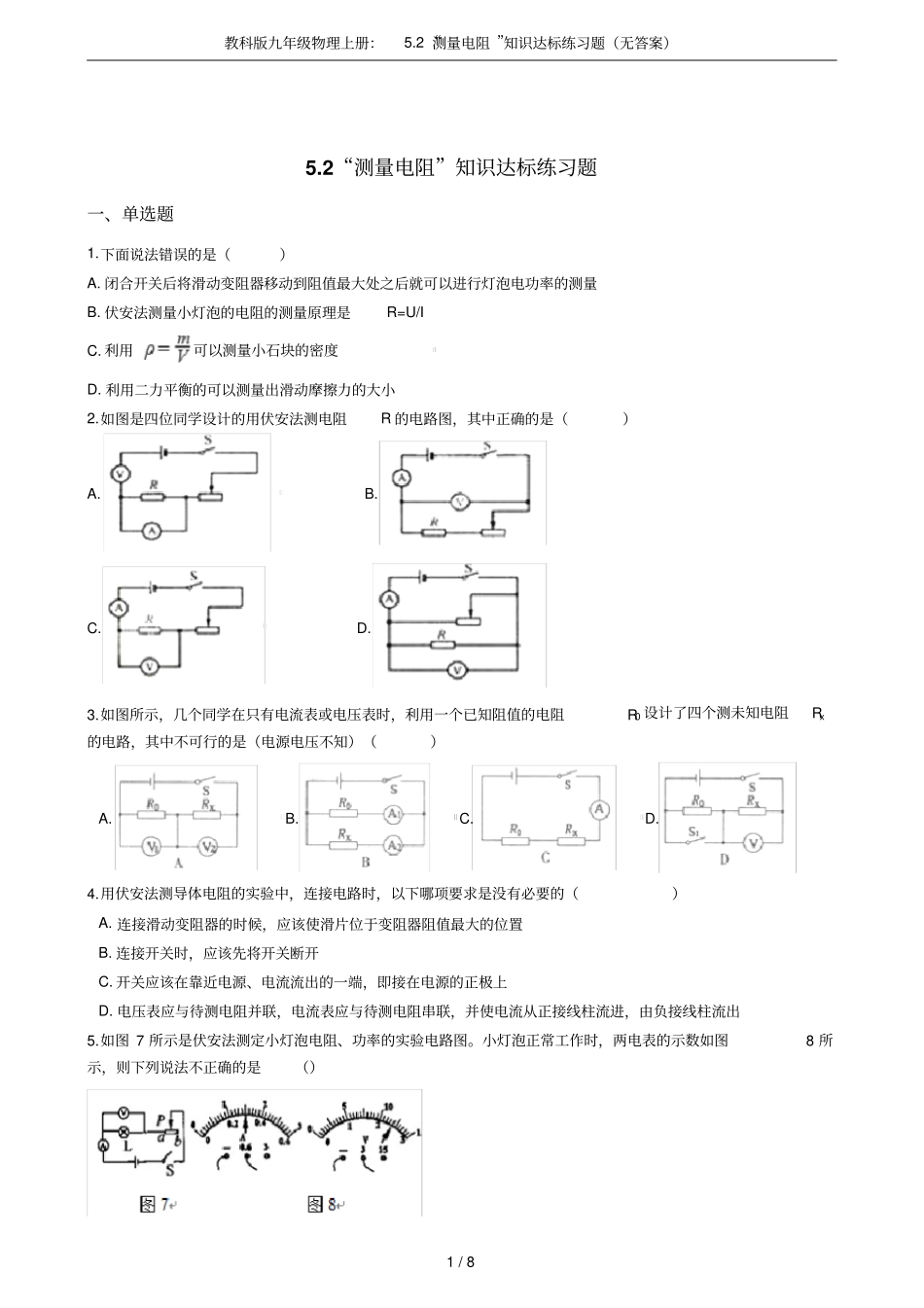

教科版九年级物理上册：5.2“测量电阻”知识达标练习题（无答案）1/85.2“测量电阻”知识达标练习题一、单选题1.下面说法错误的是（）A.闭合开关后将滑动变阻器移动到阻值最大处之后就可以进行灯泡电功率的测量B.伏安法测量小灯泡的电阻的测量原理是R=U/IC.利用可以测量小石块的密度D.利用二力平衡的可以测量出滑动摩擦力的大小2.如图是四位同学设计的用伏安法测电阻R的电路图，其中正确的是（）A.B.C.D.3.如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（电源电压不知）（）A.B.C.D.4.用伏安法测导体电阻的实验中，连接电路时，以下哪项要求是没有必要的（）A.连接滑动变阻器的时候，应该使滑片位于变阻器阻值最大的位置B.连接开关时，应该先将开关断开C.开关应该在靠近电源、电流流出的一端，即接在电源的正极上D.电压表应与待测电阻并联，电流表应与待测电阻串联，并使电流从正接线柱流进，由负接线柱流出5.如图7所示是伏安法测定小灯泡电阻、功率的实验电路图。小灯泡正常工作时，两电表的示数如图8所示，则下列说法不正确的是（）教科版九年级物理上册：5.2“测量电阻”知识达标练习题（无答案）2/8A.在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B.小灯泡的额定功率为0.72W，此时的电阻为8ΩC.如果将滑片P向a端滑动，则电压表的示数将变大D.如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率6.用“伏安法测电阻”实验电路图如图所示，初步知道未知电阻的阻值在十几欧左右，如果考虑电流表及电压表的电阻，则下列判断正确的是（）A.测量值等于电阻的实际阻值B.测量值小于电阻的实际阻值C.测量值大于电阻的实际阻值D.以上三种情况都有可能7.为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（）A.（2）（4）B.（2）（3）C.（1）（3）D.（3）（4）8.某同学指出：在用伏安法测量电阻值的实验中，必须注意下列几点，你认为其中不必要的一条是（）A.闭合开关前，应将滑片位于阻值最大处B.电路连接时，应该先将开关断开C.开关应该接在靠近电源电流流出的一端D.电压表应与待测电阻并联9.某同学在做“用伏安法测电阻”实验时，误将电流表和电压表位置调换了位置，闭合开关S后，下列现象中会发生的是（）A.电压表烧坏B.电流表烧坏C.小灯泡烧坏D.小灯泡不亮10.某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω1A”。闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A.此时灯泡的电阻为8ΩB.此时灯泡和滑动变阻器的阻值之比为8：7C.该电路能探究串联电路电流的特点D.该电路能探究电流与电压的关系教科版九年级物理上册：5.2“测量电阻”知识达标练习题（无答案）3/811.在图中，a、b电表表示()A.a是安培表，b是伏特表B.a是伏特表，b是安培表C.a、b都是安培表D.a、b都是伏特表12.于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是()A.两个实验采用的都是控制变量的研究方法B.两实验的实验电路在教科书中是相同的C.前者收集多组数据的目的，是为了得出电流跟电阻的定量关系D.后者收集多组数据的目的，是为了取电阻的平均值，减小误差13.伏安法测电阻实验中，滑动变阻器不能起到的作用是（）A.改变待测电阻两端的电压B.改变电路中的电流C.保护电路D.改变待测电阻的阻值14.用伏安法测一固定电阻的阻值，已知电流表内阻为0.2欧，电压表内阻为20千欧，待测电阻约为10欧，则最佳的测量电路是图中的（）A.B.C.D.15.如图是小刚测量未知电阻RX的实验电路，电源两端电压不变且未知，其中R0为阻值已知的定值电阻。当开关S、S1闭合，开关S2断开时，电压表的示数为U1；当开关S、S2闭合、S1断开时，电压表的示数为U2。则下列四个选项中，RX的表达式正确的是（）A.B.C.D.二、填空题16.在测量小灯泡电阻试验中，________（能/不能）求平均值，因为________，测量定值...
