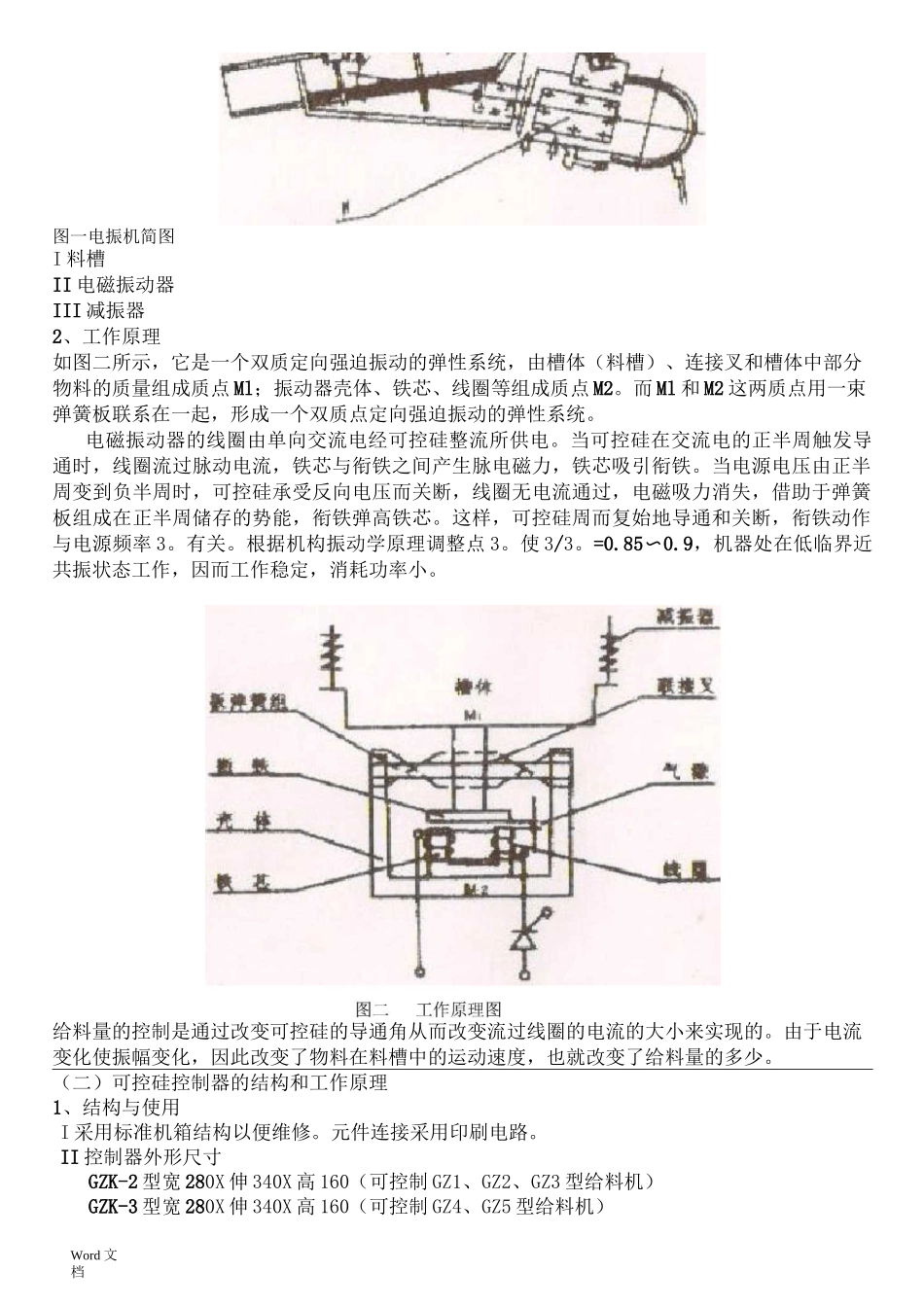

Word文档GZ系列电磁振动给料一、用途、特点及技术性能（一）用途电磁振动给料机（简称电振机）是一种先进的给料装置，它适用于连续性生产的要求。我厂生产的电振机与本厂生产的各类型电子秤配套使用，可构成一个闭环调节的自动给料、称量和配料设备。因此，电振机可广泛用于水泥、矿山、冶金、煤场、化工、基建、码头以及制药、茶叶加工、瓷业等工业部门，在生产流程中能把非粘滞性的颗料或粉末物料从储料仓或料斗中定量、均匀、连续地送到受料装置中去。（二）特点GZ系列电磁振动给料机特点：（1）体积小，重量轻，结构简单，安装方便，无转动、滑动零部件，不需进行润滑。故障少，维护运行费用低。（2）电磁振动给料机运用机械振动学的共振原理，使其工作在低临界近共振状态，低耗电。（3）电磁振动给料机采用可控硅半波整流控制方式，流量调节方便，可实现集中控制和自动控制。（4）工作时物料按抛物线轨迹连续跳跃向前运动，料槽磨损较小。注：给料能力系指料槽水平安装时，物料假密度为1.6吨/m3设计指标；料槽下倾10度,给料能力将会增加。附：根据用户的要求，我公司给料机主体配用筛槽的振动筛可满足冶金粉末物料的筛选和瓷业筛选，可筛200目的粉末状物料。其筛网由用户自己配备。（三）技术性能1、GZ系列电磁振动给料机技术性能二、机器结构和工作原理GZ型可控硅电磁振动给料机由电磁振动给料机和可控硅控制器两部分组成。（一）GZ系列电磁振动给料机的结构和工作原理。1、结构电磁振动给料机由以下主要部份组成（见图一）；Word文档图一电振机简图I料槽II电磁振动器III减振器2、工作原理如图二所示，它是一个双质定向强迫振动的弹性系统，由槽体（料槽）、连接叉和槽体中部分物料的质量组成质点Ml；振动器壳体、铁芯、线圈等组成质点M2。而Ml和M2这两质点用一束弹簧板联系在一起，形成一个双质点定向强迫振动的弹性系统。电磁振动器的线圈由单向交流电经可控硅整流所供电。当可控硅在交流电的正半周触发导通时，线圈流过脉动电流，铁芯与衔铁之间产生脉电磁力，铁芯吸引衔铁。当电源电压由正半周变到负半周时，可控硅承受反向电压而关断，线圈无电流通过，电磁吸力消失，借助于弹簧板组成在正半周储存的势能，衔铁弹高铁芯。这样，可控硅周而复始地导通和关断，衔铁动作与电源频率3。有关。根据机构振动学原理调整点3。使3/3。=0.85〜0.9，机器处在低临界近共振状态工作，因而工作稳定，消耗功率小。给料量的控制是通过改变可控硅的导通角从而改变流过线圈的电流的大小来实现的。由于电流变化使振幅变化，因此改变了物料在料槽中的运动速度，也就改变了给料量的多少。（二）可控硅控制器的结构和工作原理1、结构与使用I采用标准机箱结构以便维修。元件连接采用印刷电路。II控制器外形尺寸GZK-2型宽280X伸340X高160（可控制GZ1、GZ2、GZ3型给料机）GZK-3型宽280X伸340X高160（可控制GZ4、GZ5型给料机）Word文档GZK-5型宽280X伸340X高160（可控制GZ6、GZ7、GZ8、GZ9、GZ10型给料机）III使用条件1、单相交流电源：220±10v50HZ（GZ1〜GZ5型给料机）2、双相交流电源：38O±1Ov50HZ（GZ6〜GZ1O型给料机）3、环境湿度：0-45°C空气相对湿度：不大于80%，大气压：100±4Kpa4、若长期连续在较高环境温度下工作，应备以电风扇散热。5、工作原理（见图三）由同步电源取出同步信号，通过调节信号怕大小，送人脉冲触发电路，控制该电路的脉冲重复频率借以达控制可控硅导通角的目的。图三GZK-2，GZK-3，GZK-5型给料机控制器原理方框图三、安装（见图四）（一）机器须整体安装，不允许拆开后分别安装Word文档（二）为了减少料仓中物料对料槽的压力，在料仓下必须安装具有一定斜度的溜槽，并且溜槽不得触及料槽。（三）机器安装后，必须将图六中的检修用螺钉松开，并锁紧背帽，才能开机。检修时应将检修螺钉固紧，以防连接叉偏离正确位置，开机前再松开四只检修螺钉。（四）机器采用悬挂安装形式，要用牢固可靠的吊钩或钢丝绳吊挂在足够强度的构件上。（五）给料机料槽与溜槽之间设置防尘布罩，而在料槽上侧可设置盖板防尘。（六）机器外壳和控制器按一般电气设备安装规程进行接地保护。（...
