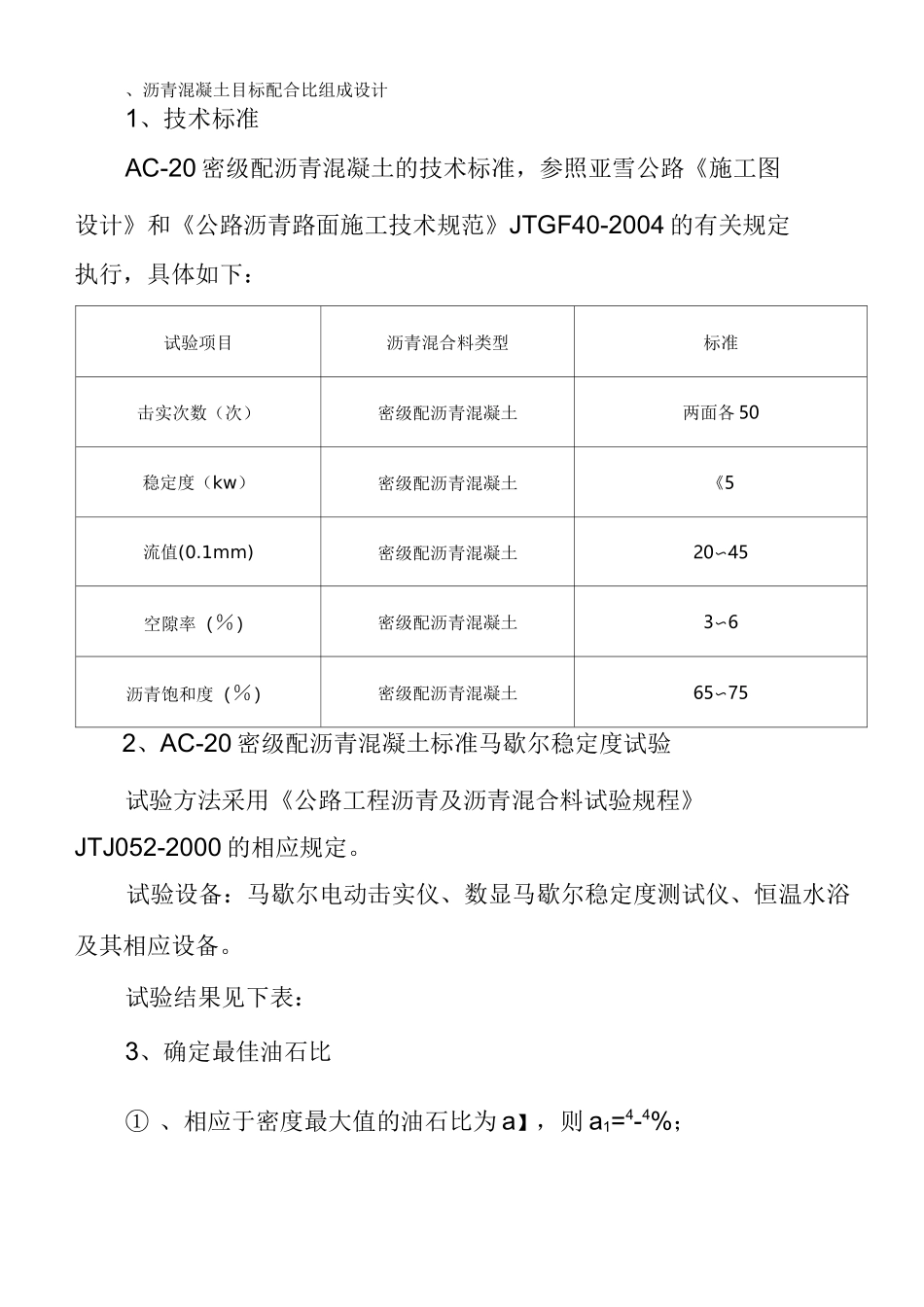

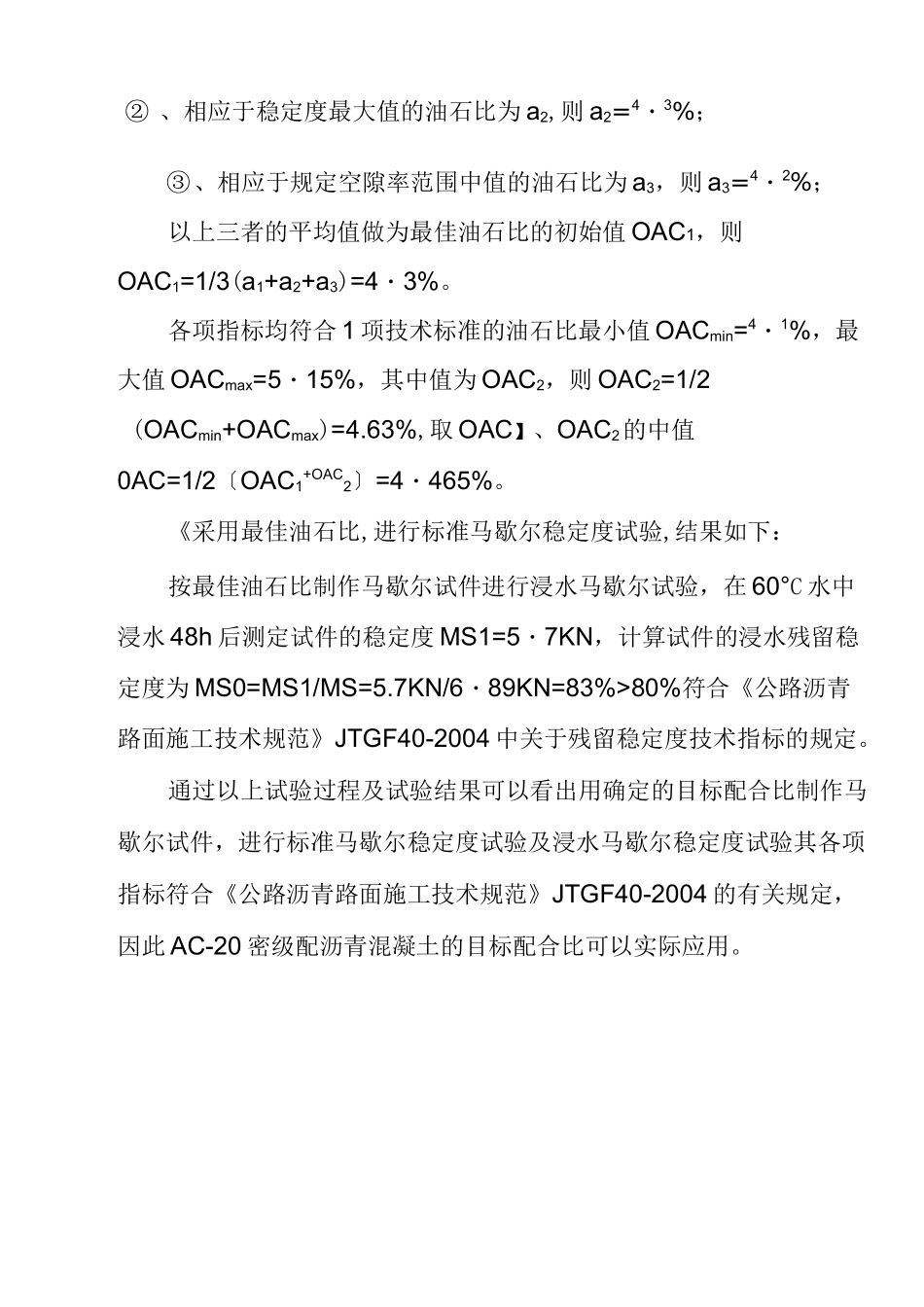

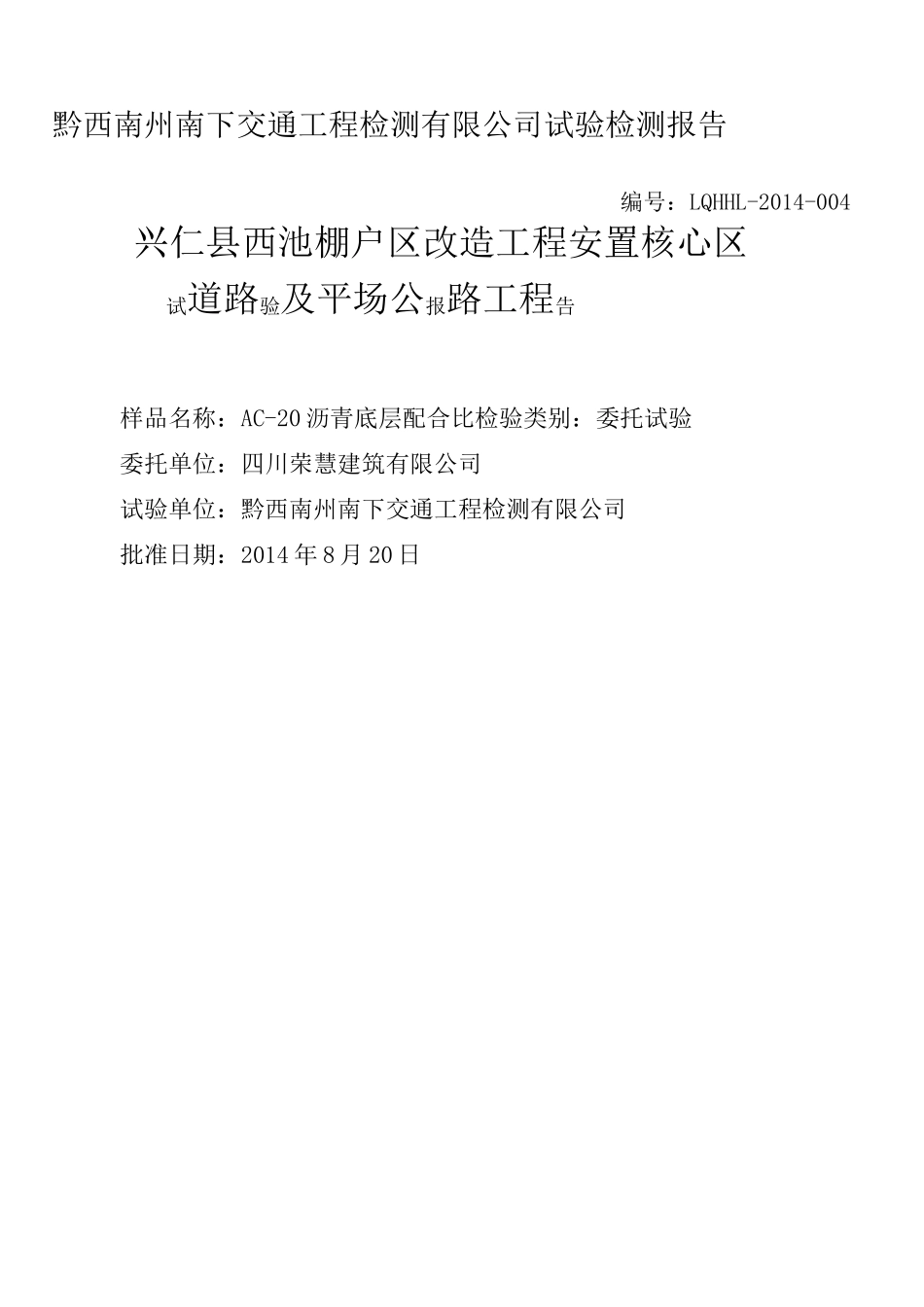

黔西南州南下交通工程检测有限公司试验检测报告编号：LQHHL-2014-004兴仁县西池棚户区改造工程安置核心区试道路验及平场公报路工程告样品名称：AC-20沥青底层配合比检验类别：委托试验委托单位：四川荣慧建筑有限公司试验单位：黔西南州南下交通工程检测有限公司批准日期：2014年8月20日、沥青混凝土目标配合比组成设计1、技术标准AC-20密级配沥青混凝土的技术标准，参照亚雪公路《施工图设计》和《公路沥青路面施工技术规范》JTGF40-2004的有关规定执行，具体如下：试验项目沥青混合料类型标准击实次数（次）密级配沥青混凝土两面各50稳定度（kw）密级配沥青混凝土《5流值(0.1mm)密级配沥青混凝土20〜45空隙率（％）密级配沥青混凝土3〜6沥青饱和度（％）密级配沥青混凝土65〜752、AC-20密级配沥青混凝土标准马歇尔稳定度试验试验方法采用《公路工程沥青及沥青混合料试验规程》JTJ052-2000的相应规定。试验设备：马歇尔电动击实仪、数显马歇尔稳定度测试仪、恒温水浴及其相应设备。试验结果见下表：3、确定最佳油石比①、相应于密度最大值的油石比为a】，则a1=4-4%；②、相应于稳定度最大值的油石比为a2,则a2=4・3%；③、相应于规定空隙率范围中值的油石比为a3，则a3=4・2%；以上三者的平均值做为最佳油石比的初始值OAC1，则OAC1=1/3(a1+a2+a3)=4・3%。各项指标均符合1项技术标准的油石比最小值OACmin=4・1%，最大值OACmax=5・15%，其中值为OAC2，则OAC2=1/2(OACmin+OACmax)=4.63%,取OAC】、OAC2的中值0AC=1/2〔OAC1+OAC2〕=4・465%。《采用最佳油石比,进行标准马歇尔稳定度试验,结果如下：按最佳油石比制作马歇尔试件进行浸水马歇尔试验，在60°C水中浸水48h后测定试件的稳定度MS1=5・7KN，计算试件的浸水残留稳定度为MS0=MS1/MS=5.7KN/6・89KN=83%>80%符合《公路沥青路面施工技术规范》JTGF40-2004中关于残留稳定度技术指标的规定。通过以上试验过程及试验结果可以看出用确定的目标配合比制作马歇尔试件，进行标准马歇尔稳定度试验及浸水马歇尔稳定度试验其各项指标符合《公路沥青路面施工技术规范》JTGF40-2004的有关规定，因此AC-20密级配沥青混凝土的目标配合比可以实际应用。黔西南州南下交通建设质量监督试验检测中心试验报告单位公章报告批准日期：2014年8月15日黔西南州南下交通建设质量监督试验检测中心试验报告试验者：审核：黔西南州南下交通建设质量监督试验检测中心试验报告试验用主要设备和仪器仪器/设备名称型号编号针入度测定仪81-B0101/BJC0198低温电脑沥青延度仪HDLY-VAJC0200电脑沥青咼温软化点测定仪HDLRTVJC0201布洛克菲尔德粘度计RVDV+II+JC0203沥青薄膜加热烘箱82型JC0223压碎值仪/JC0284洛杉矶磨耗机42-5305JC0129砂当量仪T56JC0217沥青混合料拌和机LBH-10BJC0235沥青混合料拌和机LBH-20BJC0236沥青混合料马歇尔稳定度试验仪HDMS-20CJC0263车辙轮碾成型机HLR-2JC0240沥青混合料车辙试验机HLR-2JC0234///试验规程标准名称标准代号及年号标准分号公路工程沥青及沥青混合料试验规程JTJ052-200014-7-3公路工程集料试验规程JTGE42-200514-7-3///评定标准公路沥青路面施工技术规范JTGF40-200414-7-3//////试验说明/试验者:审核：设计说明1.沥青混合料的级配采用AC-20型底层。根据委托要求，工程级配范围采用《公路沥青路面施工技术规范（JTGF40-2004）》中的AC-13级配范围。2.AC-20沥青底层混合料的原材料均为委托单位来样，其组成为：（1）粗集料：（2）细集料：（3）沥青：（4）矿粉：（5）水泥：3.按规范要求，混合料理论最大相对密度采用理论计算法。4.混合料拌和时沥青的加热温度为180°C，集料的加热温度为190°C,试件的击实成型温度为170°C。5.原材料和混合料的技术要求采用《公路沥青路面施工技术规范（JTGF40-2004））之规定。6.配合比设计试验及计算参数均以“JTGF40-2004《公路沥青路面施工技术规范》中附录CSMA混合料配合比设计方法”中的程序及公式计算。7.试验结果：经室内配合比设计试验与相关验证，确定SBS改性沥青AC-20底层混合料目标配合比设计的最佳油石比为6.0%,在进行生产配合比设计与试验时，其合成级配应尽可能与目标配合比级配曲线接...
