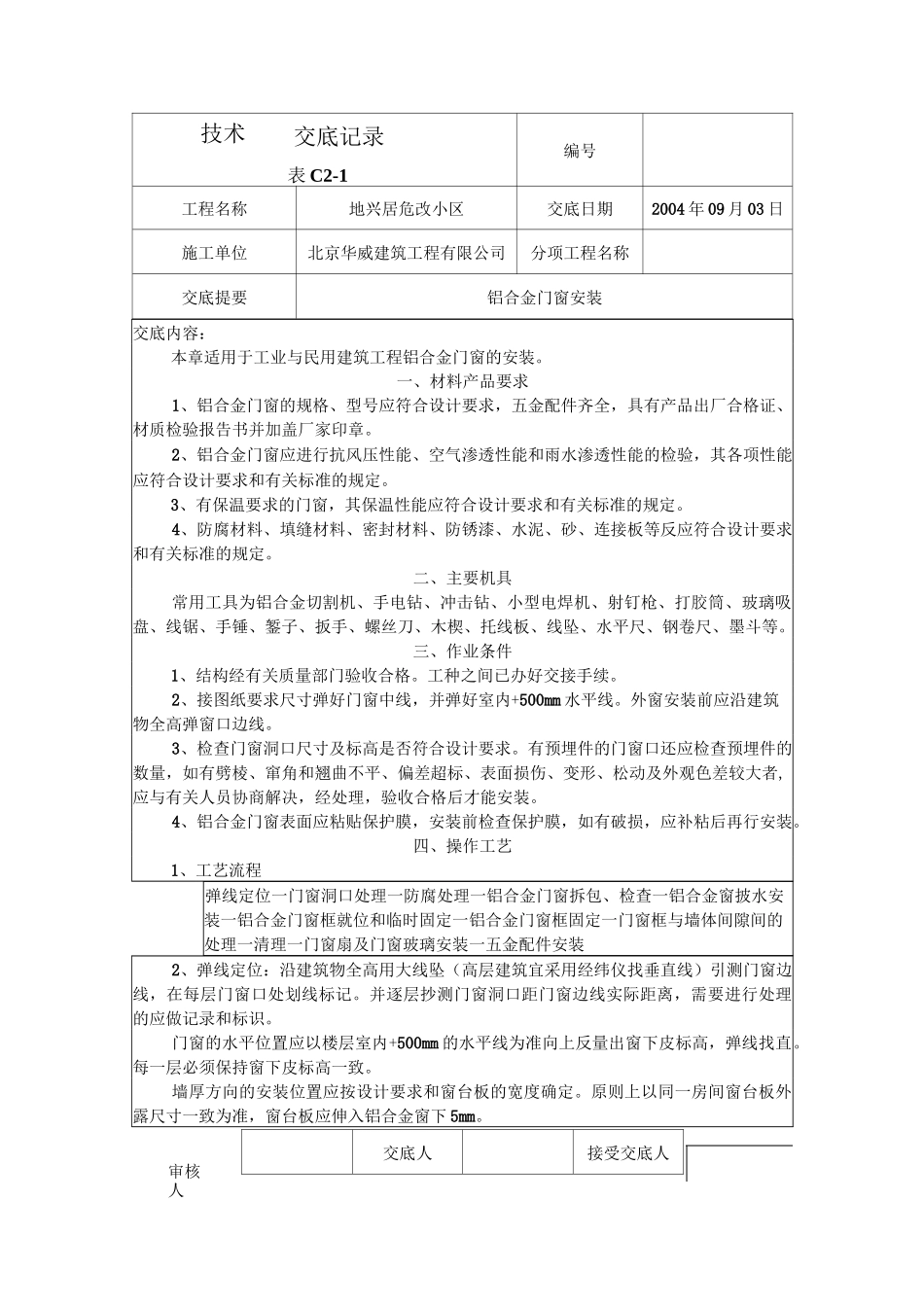

审核人技术交底记录表C2-1编号工程名称地兴居危改小区交底日期2004年09月03日施工单位北京华威建筑工程有限公司分项工程名称交底提要铝合金门窗安装交底内容：本章适用于工业与民用建筑工程铝合金门窗的安装。一、材料产品要求1、铝合金门窗的规格、型号应符合设计要求，五金配件齐全，具有产品出厂合格证、材质检验报告书并加盖厂家印章。2、铝合金门窗应进行抗风压性能、空气渗透性能和雨水渗透性能的检验，其各项性能应符合设计要求和有关标准的规定。3、有保温要求的门窗，其保温性能应符合设计要求和有关标准的规定。4、防腐材料、填缝材料、密封材料、防锈漆、水泥、砂、连接板等反应符合设计要求和有关标准的规定。二、主要机具常用工具为铝合金切割机、手电钻、冲击钻、小型电焊机、射钉枪、打胶筒、玻璃吸盘、线锯、手锤、錾子、扳手、螺丝刀、木楔、托线板、线坠、水平尺、钢卷尺、墨斗等。三、作业条件1、结构经有关质量部门验收合格。工种之间已办好交接手续。2、接图纸要求尺寸弹好门窗中线，并弹好室内+500mm水平线。外窗安装前应沿建筑物全高弹窗口边线。3、检查门窗洞口尺寸及标高是否符合设计要求。有预埋件的门窗口还应检查预埋件的数量，如有劈棱、窜角和翘曲不平、偏差超标、表面损伤、变形、松动及外观色差较大者,应与有关人员协商解决，经处理，验收合格后才能安装。4、铝合金门窗表面应粘贴保护膜，安装前检查保护膜，如有破损，应补粘后再行安装。四、操作工艺1、工艺流程弹线定位一门窗洞口处理一防腐处理一铝合金门窗拆包、检查一铝合金窗披水安装一铝合金门窗框就位和临时固定一铝合金门窗框固定一门窗框与墙体间隙间的处理一清理一门窗扇及门窗玻璃安装一五金配件安装2、弹线定位：沿建筑物全高用大线坠（高层建筑宜采用经纬仪找垂直线）引测门窗边线，在每层门窗口处划线标记。并逐层抄测门窗洞口距门窗边线实际距离，需要进行处理的应做记录和标识。门窗的水平位置应以楼层室内+500mm的水平线为准向上反量出窗下皮标高，弹线找直。每一层必须保持窗下皮标高一致。墙厚方向的安装位置应按设计要求和窗台板的宽度确定。原则上以同一房间窗台板外露尺寸一致为准，窗台板应伸入铝合金窗下5mm。交底人接受交底人审核人技术交底记录表C2-1编号工程名称地兴居危改小区交底日期2004年09月03日施工单位北京华威建筑工程有限公司分项工程名称交底提要铝合金门窗安装交底内容：3、门窗洞口处理：门窗洞口偏位、不垂直、不方正的要进行剔凿或抹灰处理，洞口尺寸偏差应符合表2.4.3规定:表2.4.34、防腐处理：门窗框四周外表面的防腐处理设计有要求时，按设计要求处理。如果设计没有要求时，可涂刷防腐涂料或粘贴塑料薄膜进行保护，以免水泥砂浆直接与铝合金门窗表面接触，产生电化学反应，腐蚀铝合金门窗。安装铝合金门窗时，如果采用连接铁件固定，则连接铁件、固定件等安装用金属零件最好用不锈钢件。否则必须进行防腐处理，以免产生电化学反应，腐蚀铝合金门窗。5、铝合金窗披水安装：按设计要求将披水固定在铝合金窗上，且要保证位置正确、安装牢固。6、铝合金门窗的安装就位：根据划好的门窗定位线，安装铝合金门窗框。并及时调整,使门窗框的水平、垂直及对角线长度等符合质量标准，然后用木楔临时固定。7、铝合金门窗框的固定：铝合金门窗框与墙体的固定一般采用固定片连接，固定片多为1.5mm厚的镀锌板，长度可根据现场需要进行加工。铝合金门窗框与墙体洞口的连接要牢固、可靠，固定点的间距应不大于600mm，距框角的距离不应大于180mm。见图2.4.7。铁脚与墙体固定的方法主要有以下三种：①当墙体上预埋有铁件时，可直接把铝合金门窗的固定片直接与墙体上的预埋铁件焊牢，焊接处需做防锈处理。②用金属膨胀螺栓或塑料膨胀螺栓将铝合金门窗的固定片固定到墙上。③当洞口为混凝土墙体时，用Q4mm或Q5mm射钉将铝合金门窗的固定片固定到墙上。8、门窗框与墙体间缝隙间的处理：铝合金门窗安装固定后，应先进行隐蔽工程验收，合格后及时按设计要求处理门窗框与墙体之间的缝隙。如果设计未要求时，可采用发泡胶填塞缝隙，亦可采用弹性保温材料或玻璃棉毡条分层填塞，...
