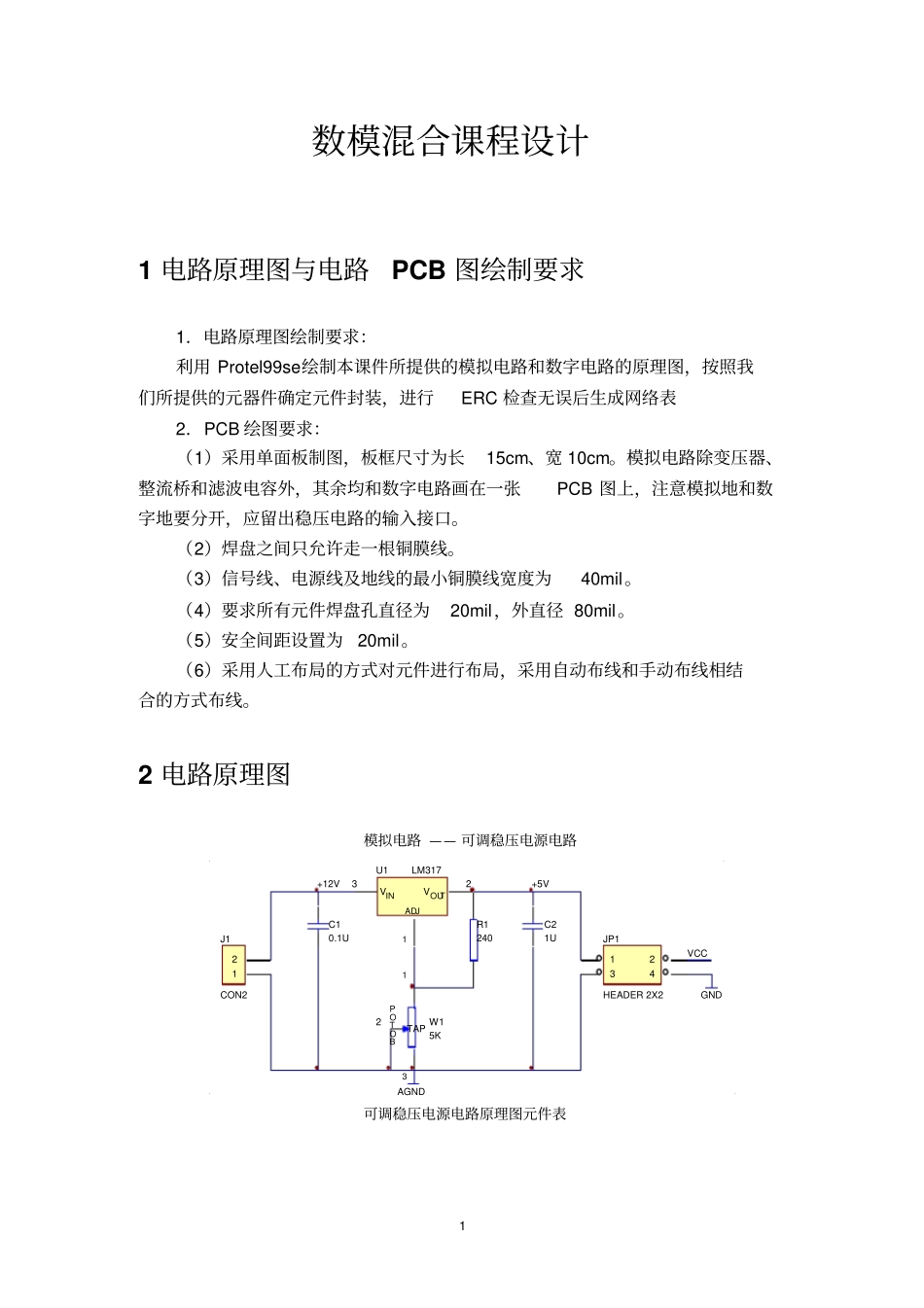

1数模混合课程设计1电路原理图与电路PCB图绘制要求1．电路原理图绘制要求：利用Protel99se绘制本课件所提供的模拟电路和数字电路的原理图，按照我们所提供的元器件确定元件封装，进行ERC检查无误后生成网络表2．PCB绘图要求：（1）采用单面板制图，板框尺寸为长15cm、宽10cm。模拟电路除变压器、整流桥和滤波电容外，其余均和数字电路画在一张PCB图上，注意模拟地和数字地要分开，应留出稳压电路的输入接口。（2）焊盘之间只允许走一根铜膜线。（3）信号线、电源线及地线的最小铜膜线宽度为40mil。（4）要求所有元件焊盘孔直径为20mil，外直径80mil。（5）安全间距设置为20mil。（6）采用人工布局的方式对元件进行布局，采用自动布线和手动布线相结合的方式布线。2电路原理图模拟电路——可调稳压电源电路可调稳压电源电路原理图元件表12J1CON2321VVADJINOUTU1LM317C10.1UR1240C21U+5VAGNDBOT3OP1TAP2W15K1234JP1HEADER2X2VCCGND+12V....2补充：画原理图时J1、JP1、R1、C1、Ｃ2均在MiscellaneousDevices.lib中查找，而U1、W1则在SimulationSymbols.lib中查找。画PCB时JP1的封装TS100V2X2在2.54mmConnectors.lib中,其余均在pcbfootprints.lib中。注意库里的LM317和电位器RPOT的元件引脚和实际元件引脚不一致，应先将元件库里LM317和电位器RPOT元件的引脚进行修改。数字电路——计数器电路TRIG2OUT34CVOLT5THOLD6DISCHG781RESETVCCGNDU2NE555+C310UC40.1UR247KR347KVCCGNDCLK14CLK/EN13RESET15Q03Q12Q24Q37Q410Q51Q65Q76Q89Q911Cout12U3CD4017Ba1b15c14d13e12f3g2Qbo11Qco10CPu9CPd7R5TE4LE6VCC16GND8U5CD40110GNDa1b15c14d13e12f3g2Qbo11Qco10CPu9CPd7R5TE4LE6VCC16GND8U4CD40110VCCVCCGNDGNDabfcgde76421910abcdefg5dpdpGND3GND8X1SM420501Kabfcgde76421910abcdefg5dpdpGND3GND8X2SM420501KR5300R6300GNDGNDR4470VCC1122H1LEDGNDS1SW-SPST3时钟秒计数电路原理图元件表补充：画原理图时S1、H1、R2、R3、R4、R5、R6、C3、C4均在MiscellaneousDevices.lib中查找；而U2则在TIMER.lib中查找,X1、X2可在7segdisp.lib中查找，并修改引脚与参考图一致；U3在NSCCMOSLogicDatabook1988(commercial).lib中查找，U4、U5需自建元件库画元件。画PCB时RB.1/.2的封装及S1、X1、X2的封装自画，其余元件封装均在pcbfootprints.lib中。43怎样用Protel画原理图和PCB（参考）3.1画元件图1.新建文件夹(注意保存路径),然后在文件夹内新建项目,命名为“NEWDISN”，在“Documents”窗口分别新建原理图文件、PCB文件、元件库文件、封装库文件。2.打开元件库文件，新建元件CD40110，并保存3.打开原理图文件，在元件库窗口加入MiscellaneousDevices.ddb、NscDatabooks.ddb、Sim.ddb以及新建项目NEWDISN.ddb。54.修改sim.ddb元件库里7Segdisp.lib中的元件AMBERCA如附录1数码显示管所示的引脚定义。5.修改sim.ddb元件库里REGULATOR.lib中的元件LM317如附录1数码显示管所示的引脚定义。6.修改MiscellaneousDevices.lib元件库里的元件LED引脚定义，将元件引脚号分别由“A”和“K”改为“1”和“2”。图略7.修改sim.ddb元件库里SimulationSymbols.lib中的元件RPOT如下图所示的引脚定义。注意:在元件库里元件的引脚已隐藏,为方便大家观察其引脚定义,现将其引脚显现出来.7.在原理电路图中元件的属性栏里添加每个元件的封装比如数码显示管元件，在元件属性栏添加封装名NEW_DIP10，但该封装名在软件自带的封装库里是没有的，因此需要同学们自己创建封装库并画出该数码显示管的封装图。abfcgdeVCC1234567abcdefg8dpdp9原元件引脚定义abfcgde76421910abcdefg5dpdpGND3GND8修改后引脚定义修改后引脚定义原元件引脚定义132VVADJINOUT321VVADJINOUT修改后引脚定义原元件引脚定义63.2画元件封装图8.创建自己的封装库元件（以数码显示管SM420501K为例）按键封装的画法电路实物制作时所提供的按键为4个引脚（实物是双开关），而画原理图时的元件只有两个引脚（我们只需要一个开关），此时画按键封装时可将其中两个焊盘引脚号做相同定义，另两个焊盘引脚号也做相同定义7①数码显示管的封装尺寸②按键的封装尺寸③发光二极管和电解...
