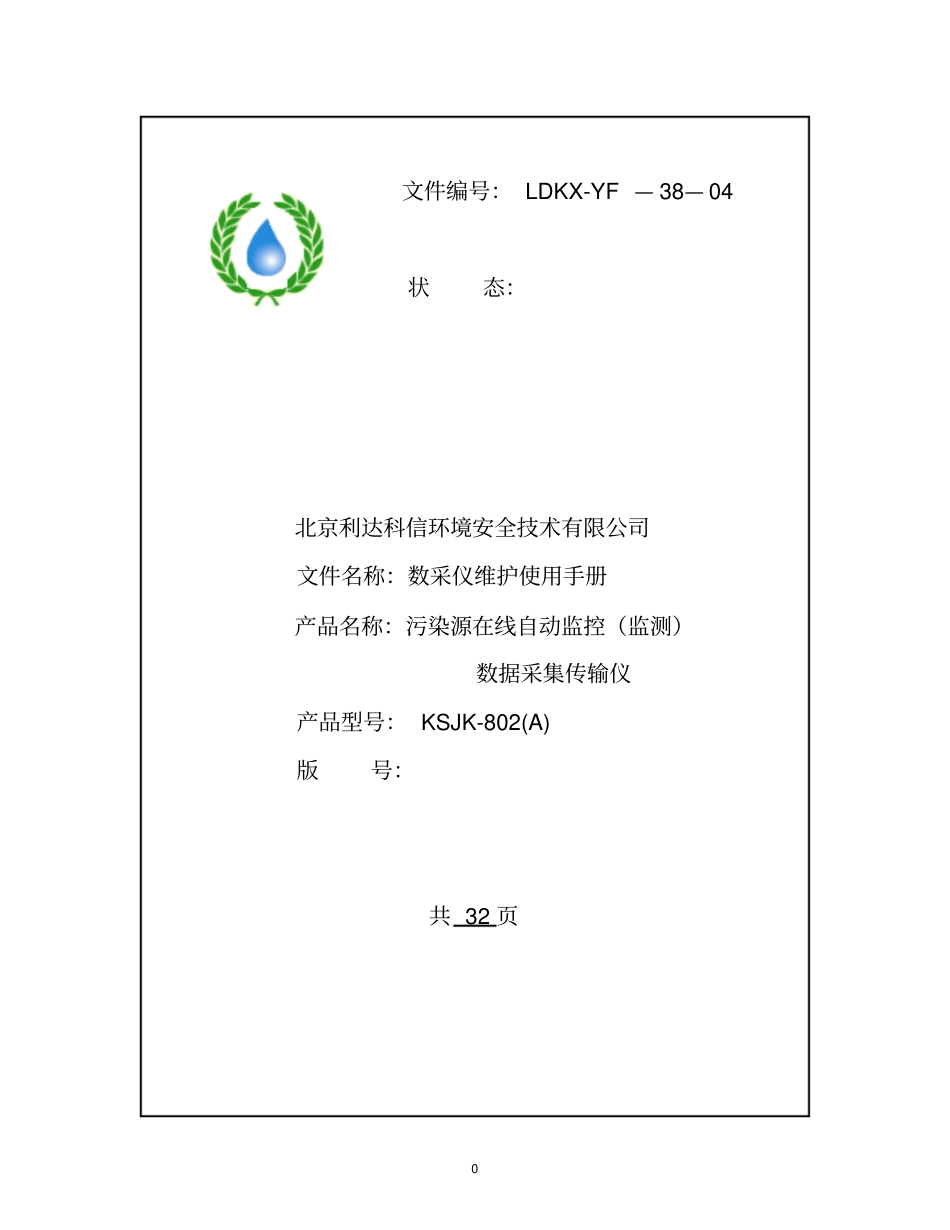

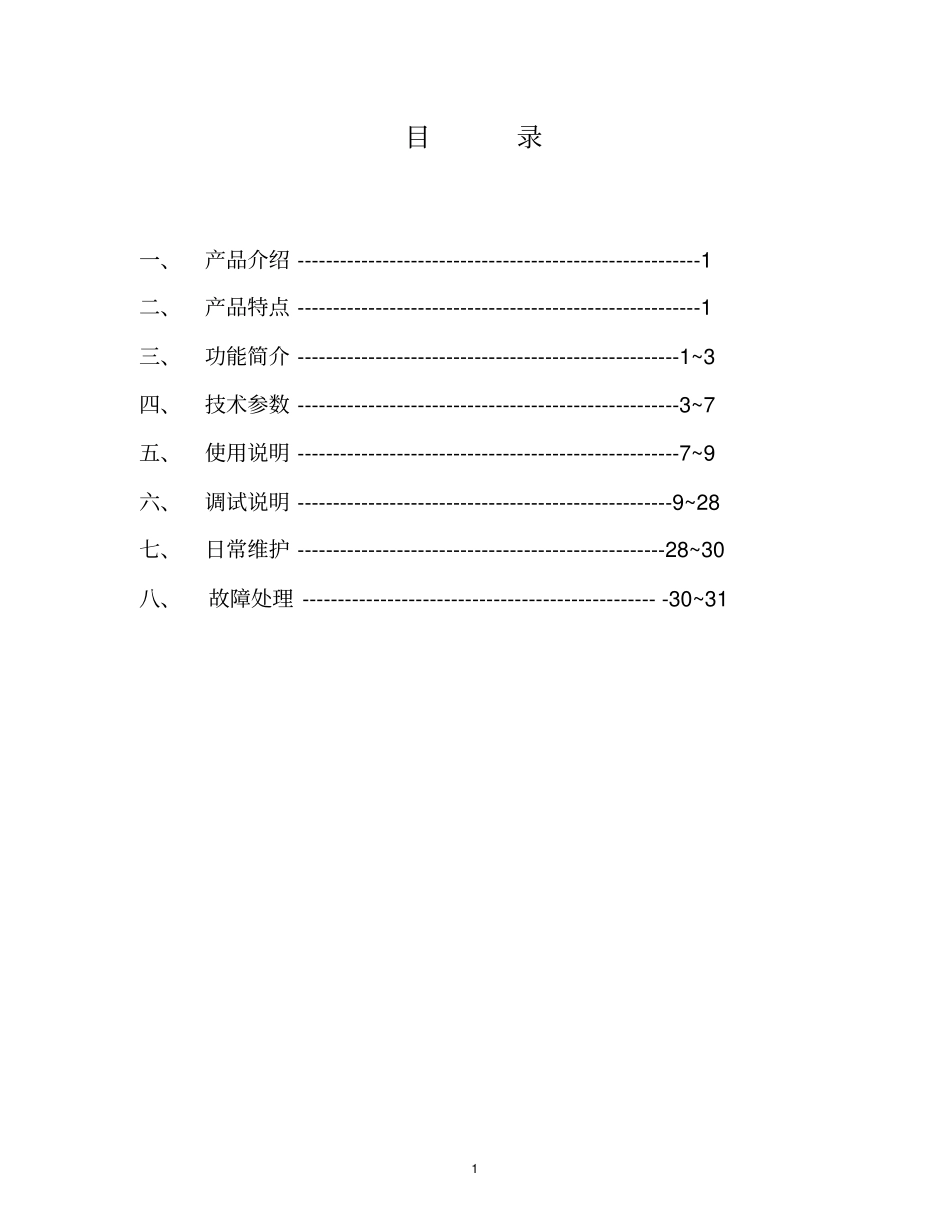

0文件编号：LDKX-YF—38—04状态：北京利达科信环境安全技术有限公司文件名称：数采仪维护使用手册产品名称：污染源在线自动监控（监测）数据采集传输仪产品型号：KSJK-802(A)版号：共32页1目录一、产品介绍---------------------------------------------------------1二、产品特点---------------------------------------------------------1三、功能简介------------------------------------------------------1~3四、技术参数------------------------------------------------------3~7五、使用说明------------------------------------------------------7~9六、调试说明-----------------------------------------------------9~28七、日常维护----------------------------------------------------28~30八、故障处理---------------------------------------------------30~312一、产品介绍KSJK-802（A）数据采集仪是我公司专门针对环境保护部门发布的《污染源在线自动监控（监测）系统数据传输标准》开发的新一代无线数据采集通讯终端。该产品采用贴装工艺，采用32位ARM体系的CPU，具有功能强大、联接方便、灵活、可靠的特点；该产品采用中华人民共和国环境保护行业标准（HJ/T212-2005）中的标准通讯协议，可以通过无线方式与任何一家符合行业标准通讯协议的环保中心平台对接，可对各类排污企业、排污流域的数据进行采集、管理及传输到中心。二、产品特点1．与终端平台传输方式有GPRS,CDMA,以太网三种传输方式。2．系统运行稳定、处理速度快、安全可靠。3．KSJK-802（A）数据采集仪内部具有大容量的非易失的存储器，可保存一年的数据本地存储。4．安装调试方便，可与现场环境监测设备通过多路的数字、模拟通道进行通讯。5．适用于实时数据传输，监控频次较为密集的污染源在线实时监控。三、功能简介1．32位工业级ARM处理器,工作频率60MHz，功耗低，比其他同类产品（以51为构架）速度提高了百倍以上。2．采用ucLinux操作系统，系统稳定并不易被病毒攻击。3．通讯协议采用污染源在线自动监控（监测）系统数据传输标准（HJ212-2005）的规定与上位机通讯。4．组网方式分为GPRS或CDMA及以太网三种。5．支持多信道通讯，可以同时向多个中心发送数据（定制）。6．支持对记录数据进行查询，并且可以通过相应指令方式,读取记录文件。7．仪器出厂自身配备了3路RS232串口、6路模拟量、1路CAN总线、10路开关量输入，并可通过CAN总线外扩数据采集卡增加数据采集通道。通过串行端口联接时，需要监测设备生产厂家提供环境监测仪器仪表的通讯协议。8．无线网络通讯转换器实时数据存储量可达10MB，可同时记录10个污染源参数，并每隔10分钟存储一次实时数据，可保存一年的数据。至少存储50000条数据。9．支持对下端设备的反控。10．宽电源电压范围（AC187V～AC253V），自备电源（可充电电池）可保证仪器连续工作10小时以上。311．设备设计中考虑并解决了静电、浪涌、电磁干扰、高频干扰、烟雾、水溅潮湿等问题，对以上各问题防御性能良好。12．带有一路以太网接口，局域网内可采用此方式传输（定制）。四、技术参数内部主要组成部件：4数据采集处理模块1.模块示意图图1数据采集处理模块示意图2.作用及技术参数作用：1.采集和处理数据；2.实现通讯协议转换功能；技术参数：表1技术参数电源DC5V备电接口DC12VCAN接口1路，多块采集卡级联使用串行端口3路模拟量输入4～20mA通道2路，阻抗100Ω开关量输入2路，带光电隔离开关量输出2路继电器无源节点:DC30V,1A烧写端口1路，以太网口5数据采集卡1.模块示意图图2数据采集卡示意图2.作用及技术参数主要作用：对在线设备、传感器进行采集数据，并将数据传输给数据采集处理模块。技术参数：表2技术参数电源DC5V4～20mA模拟量输入4路，阻抗100欧姆CAN接口1路,多块采集卡级联使用开关量输入8路，带光电隔离串行端口2路，RS232连接现场设备6通讯模块模块示意图图3通讯模块图4模块连线示意图主要特点：1.高度集成了TCP/IP技术；2.完全透明化的传输模式，便于观察数据；3.支持ALWAYSONLINE（永远在线）模式，具有断线重拨和基于PING模式的心跳功能，可确...
