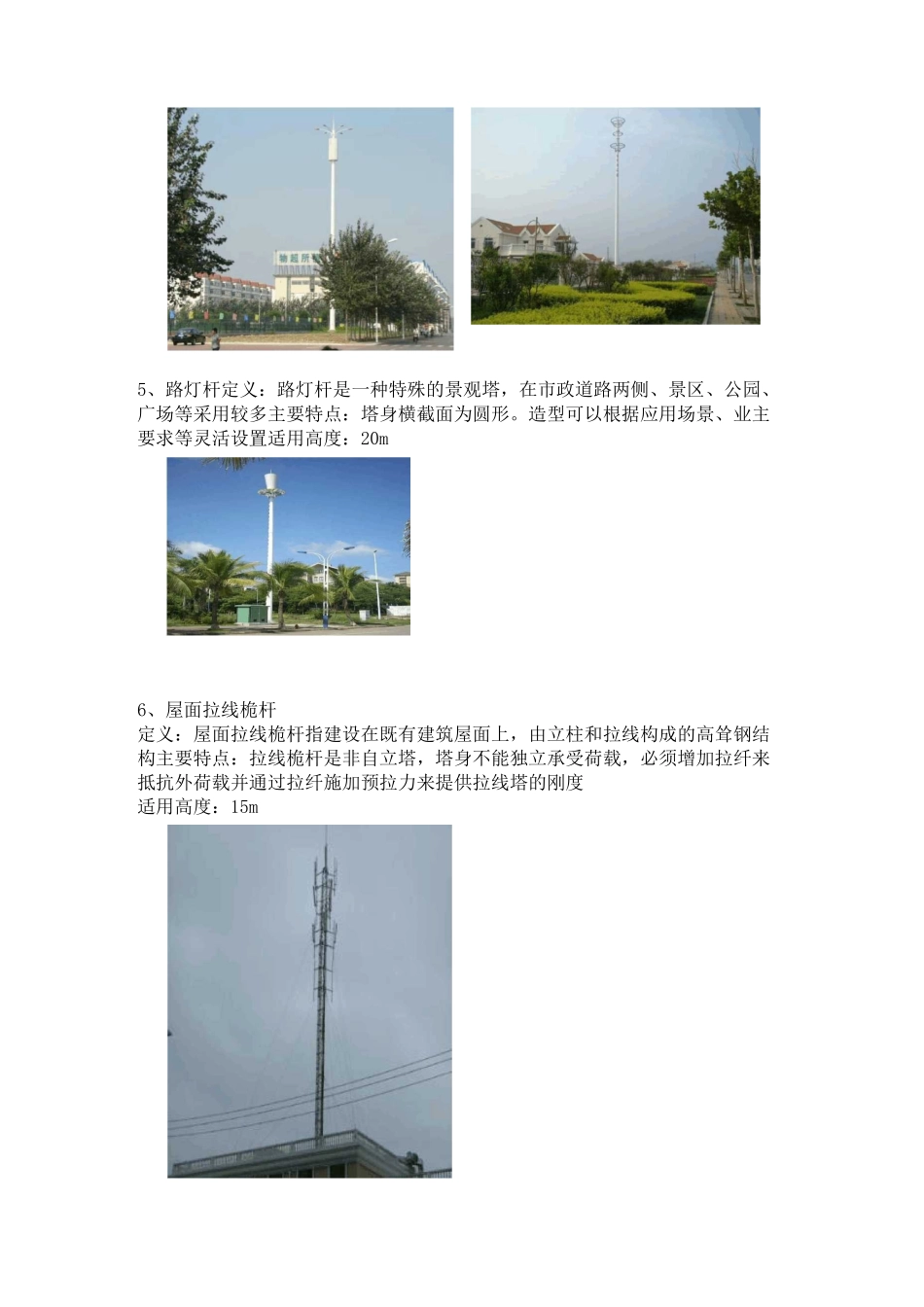

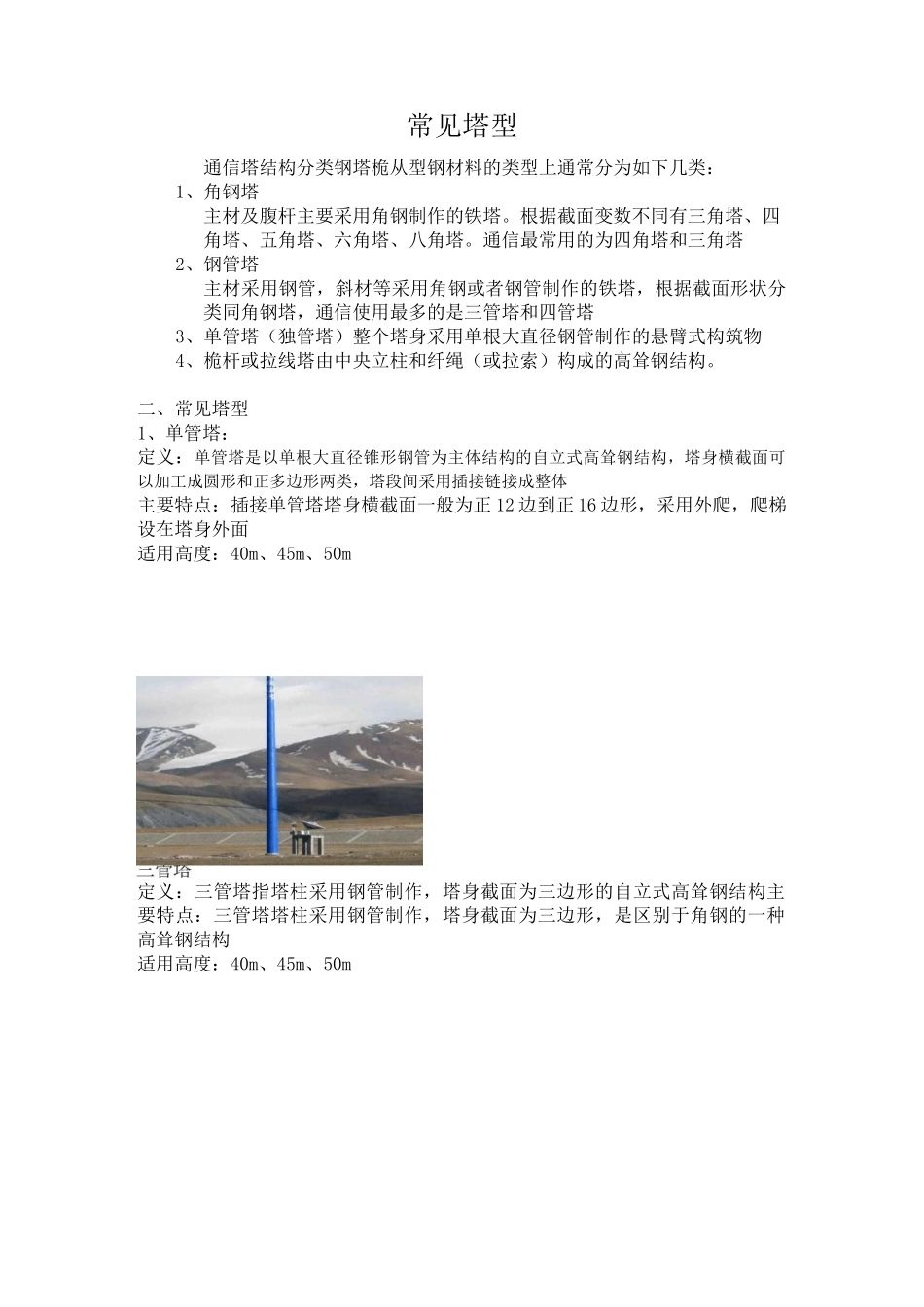

常见塔型通信塔结构分类钢塔桅从型钢材料的类型上通常分为如下几类：1、角钢塔主材及腹杆主要采用角钢制作的铁塔。根据截面变数不同有三角塔、四角塔、五角塔、六角塔、八角塔。通信最常用的为四角塔和三角塔2、钢管塔主材采用钢管，斜材等采用角钢或者钢管制作的铁塔，根据截面形状分类同角钢塔，通信使用最多的是三管塔和四管塔3、单管塔（独管塔）整个塔身采用单根大直径钢管制作的悬臂式构筑物4、桅杆或拉线塔由中央立柱和纤绳（或拉索）构成的高耸钢结构。二、常见塔型1、单管塔：定义：单管塔是以单根大直径锥形钢管为主体结构的自立式高耸钢结构，塔身横截面可以加工成圆形和正多边形两类，塔段间采用插接链接成整体主要特点：插接单管塔塔身横截面一般为正12边到正16边形，采用外爬，爬梯设在塔身外面适用高度：40m、45m、50m定义：三管塔指塔柱采用钢管制作，塔身截面为三边形的自立式高耸钢结构主要特点：三管塔塔柱采用钢管制作，塔身截面为三边形，是区别于角钢的一种高耸钢结构适用高度：40m、45m、50m;高耸钢结构装而成，采用螺栓连接，焊接工作量很小4、景观塔定义：景观塔是以单根大直径锥形钢管为主体结构的自立式高耸钢结构，并考虑经过需求，设置景观造型；塔身横截面可以加工成圆形和正多边形两类，塔段间采用内法兰连接连成整体主要特点：内法兰景观塔，塔身横截面为圆形，采用内爬，爬梯设置在塔身里面，景观造型可以根据应用场景、业主要求等灵活设置适用高度：30m、35m5、路灯杆定义：路灯杆是一种特殊的景观塔，在市政道路两侧、景区、公园、广场等采用较多主要特点：塔身横截面为圆形。造型可以根据应用场景、业主要求等灵活设置适用高度：20m6、屋面拉线桅杆定义：屋面拉线桅杆指建设在既有建筑屋面上，由立柱和拉线构成的高耸钢结构主要特点：拉线桅杆是非自立塔，塔身不能独立承受荷载，必须增加拉纤来抵抗外荷载并通过拉纤施加预拉力来提供拉线塔的刚度适用高度：15m在景区、公园、广场等应用较多，其景观.树木造1型a-■.［塔身横截面fUr上戸〕1十4八：》，采用内爬，爬梯设在塔身里面。树木造型设置7、便携式塔房一体化定义：便携式塔房一体化是用于无线通信的机房、塔桅一体化高耸结构，主要由塔体、机房体系及配重体系组成主要特点：具有集成快速、易于搬迁的特点适用高度：20m一35mII9、地面拉线塔定义：拉线塔是由塔柱和拉线构成的非自立式高耸钢结构主要特点：拉线塔是非自立塔，塔身不能独立承受荷载，必须增加拉纤来抵抗外荷载并通过拉纤施加预拉力来提供拉线塔的刚度适用高度：20m—30m\丿、r\些』E£—ik/111L711110、屋面增高架定义：屋面增高架指建设在既有建筑屋面上，格构式的高耸钢结构主要特点：高度一般不是太高，截面一般为正多边形截面适用高度：10m—20mbl般仅用于安装一副天线；根据与屋面的连接形式的不同分为植筋抱杆和配重抱杆两类适用高度：2m一8m12、屋面景观塔定义：屋面景观塔是设置在屋面的考虑景观需求的屋面塔桅主要特点：造型灵活，满足景观需求适用高度：8m一18m13、美化天线定义：美化天线是设置在屋面的带伪装外罩的天线抱杆。伪装外罩的设置考虑与周围环境的融合，常见的外罩造型有烟囱、水箱、空调室外机等主要特点：考虑与周边环境的融合，造型灵活，满足景观需求适用高度：2m一8m14、H杆定义：通信线路工程中的H杆是以电桅杆和设备安装支架、平台的布局方式形象叫出来的，约定成俗。主要特点：H杆一般两根桅杆一般高。三、塔型区分小窍门1、角钢塔与钢管塔的区别：角钢塔是角钢（三角钢）；管塔是管状钢,圆管钢2、桅杆与塔的区别：通常20m以下的为杆，20m以上的为塔；屋面的为杆，地面的为塔。3、增高架为格构式的高耸钢结构，高度一般不是太高（10m—20m）,截面一般为正多边形截面。地面的为地面增高架，屋面的为屋面增高架。
