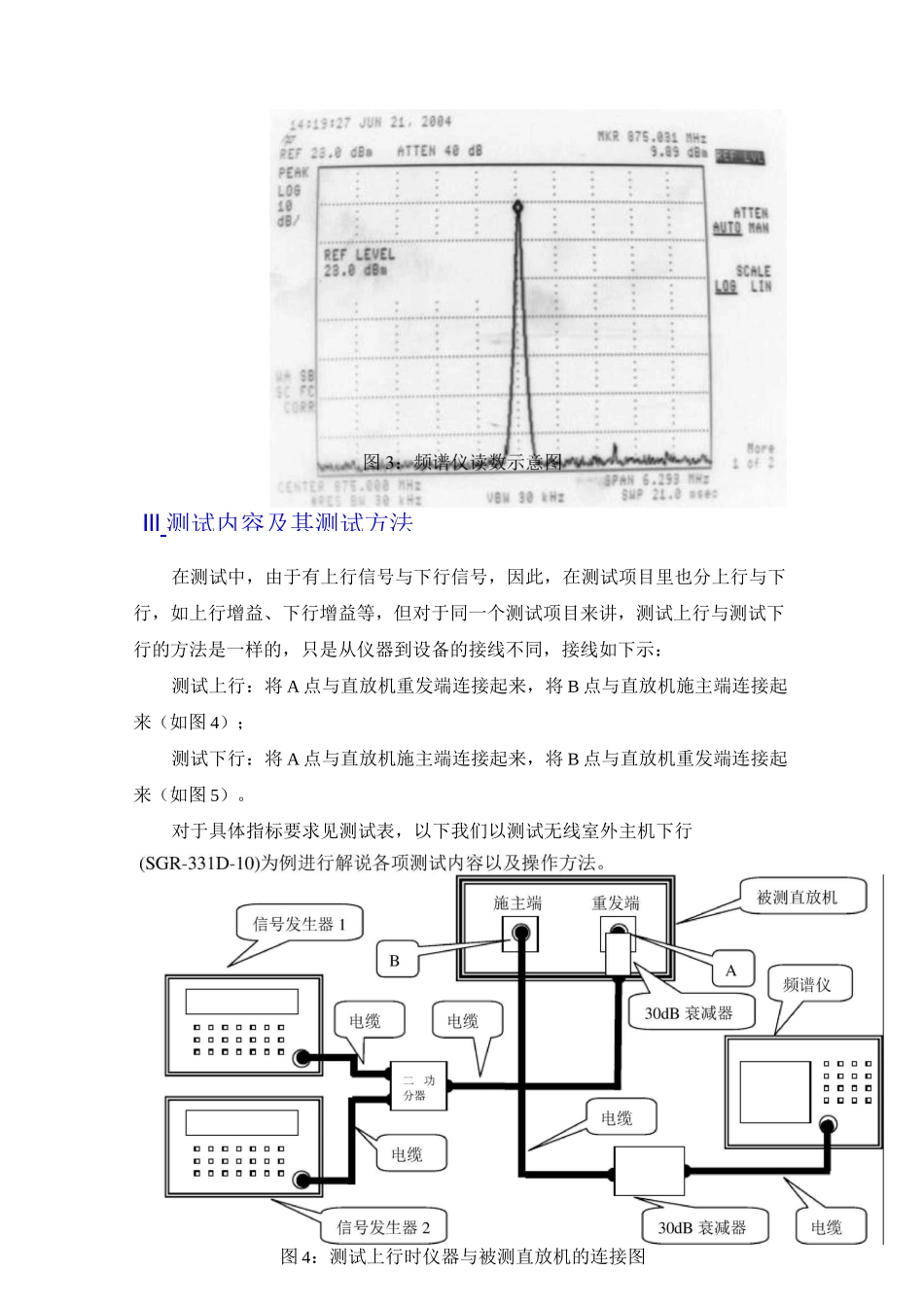

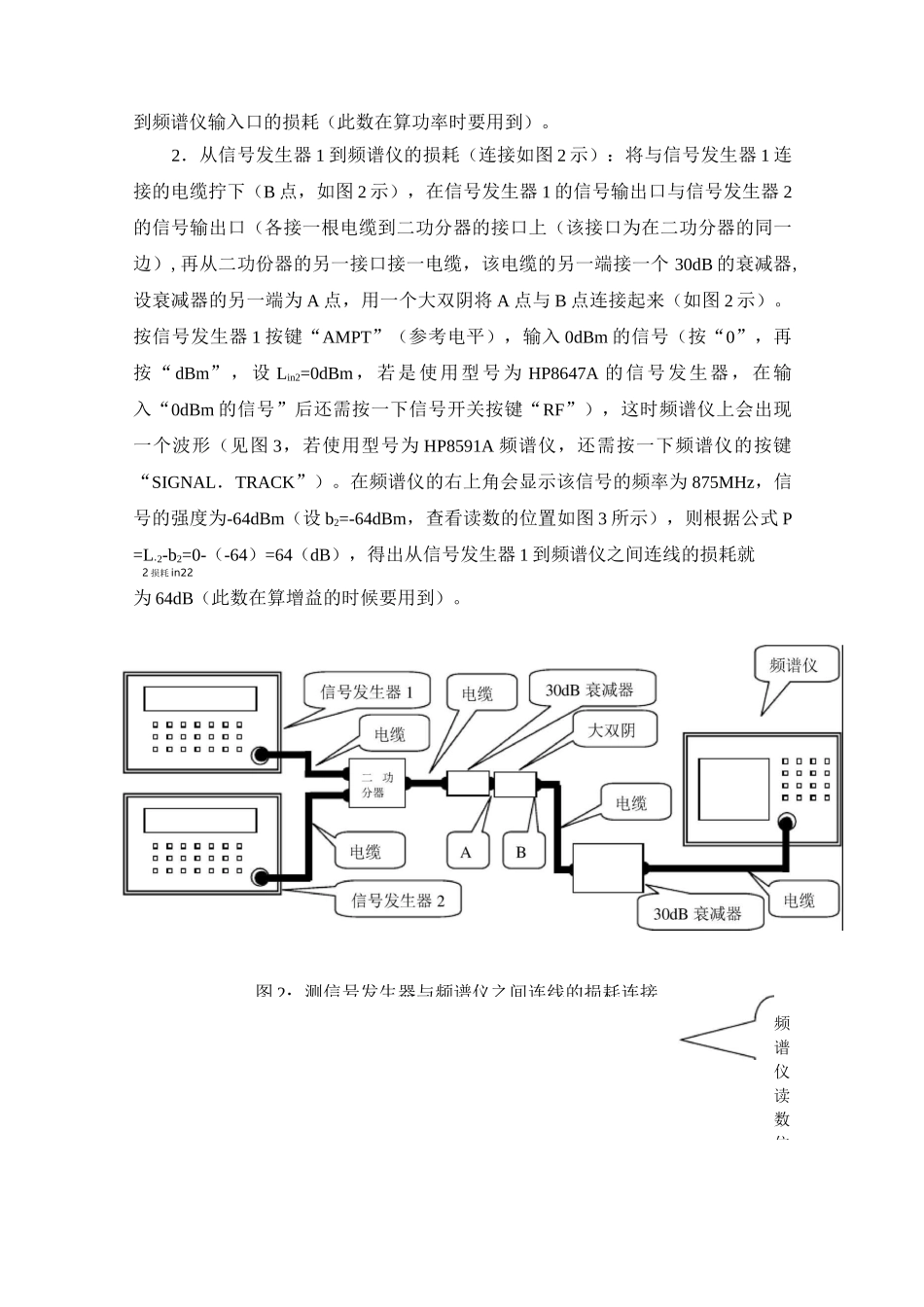

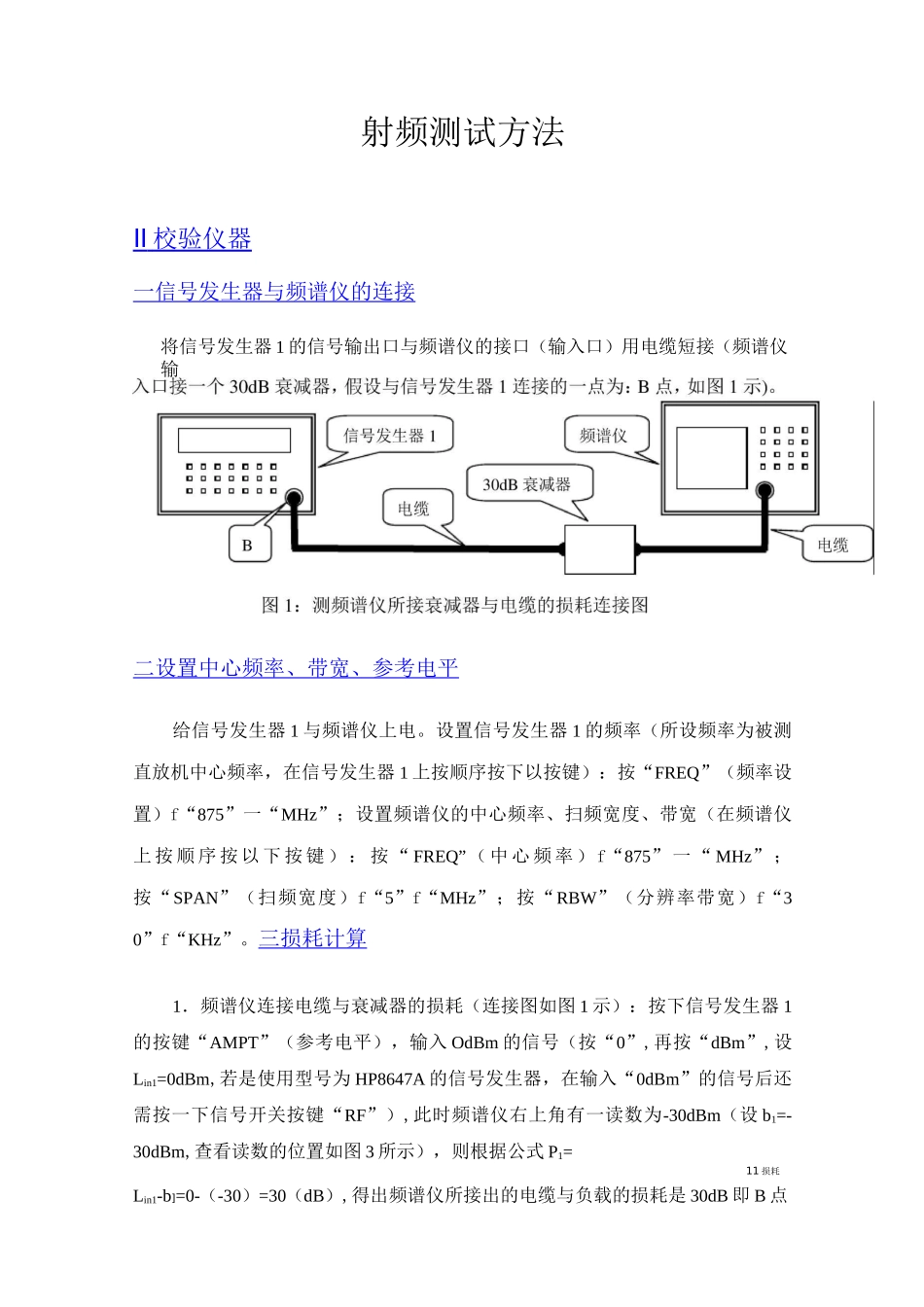

射频测试方法II校验仪器一信号发生器与频谱仪的连接将信号发生器1的信号输出口与频谱仪的接口（输入口）用电缆短接（频谱仪输二设置中心频率、带宽、参考电平给信号发生器1与频谱仪上电。设置信号发生器1的频率（所设频率为被测直放机中心频率，在信号发生器1上按顺序按下以按键）：按“FREQ”（频率设置）f“875”一“MHz”；设置频谱仪的中心频率、扫频宽度、带宽（在频谱仪上按顺序按以下按键）：按“FREQ”（中心频率）f“875”一“MHz”；按“SPAN”（扫频宽度）f“5”f“MHz”；按“RBW”（分辨率带宽）f“30”f“KHz”。三损耗计算1．频谱仪连接电缆与衰减器的损耗（连接图如图1示）：按下信号发生器1的按键“AMPT”（参考电平），输入OdBm的信号（按“0”,再按“dBm”,设Lin1=0dBm,若是使用型号为HP8647A的信号发生器，在输入“0dBm”的信号后还需按一下信号开关按键“RF”）,此时频谱仪右上角有一读数为-30dBm（设b1=-30dBm,查看读数的位置如图3所示），则根据公式P1=11损耗Lin1-b]=0-（-30）=30（dB）,得出频谱仪所接出的电缆与负载的损耗是30dB即B点图2：测信号发生器与频谱仪之间连线的损耗连接频谱仪读数位到频谱仪输入口的损耗（此数在算功率时要用到）。2．从信号发生器1到频谱仪的损耗（连接如图2示）：将与信号发生器1连接的电缆拧下（B点，如图2示），在信号发生器1的信号输出口与信号发生器2的信号输出口（各接一根电缆到二功分器的接口上（该接口为在二功分器的同一边）,再从二功份器的另一接口接一电缆，该电缆的另一端接一个30dB的衰减器,设衰减器的另一端为A点，用一个大双阴将A点与B点连接起来（如图2示）。按信号发生器1按键“AMPT”（参考电平），输入0dBm的信号（按“0”，再按“dBm”，设Lin2=0dBm，若是使用型号为HP8647A的信号发生器，在输入“0dBm的信号”后还需按一下信号开关按键“RF”），这时频谱仪上会出现一个波形（见图3，若使用型号为HP8591A频谱仪，还需按一下频谱仪的按键“SIGNAL．TRACK”）。在频谱仪的右上角会显示该信号的频率为875MHz，信号的强度为-64dBm（设b2=-64dBm，查看读数的位置如图3所示），则根据公式P=L.2-b2=0-（-64）=64（dB），得出从信号发生器1到频谱仪之间连线的损耗就2损耗in22为64dB（此数在算增益的时候要用到）。Ill测试内容及其测试方法在测试中，由于有上行信号与下行信号，因此，在测试项目里也分上行与下行，如上行增益、下行增益等，但对于同一个测试项目来讲，测试上行与测试下行的方法是一样的，只是从仪器到设备的接线不同，接线如下示：测试上行：将A点与直放机重发端连接起来，将B点与直放机施主端连接起来（如图4）；测试下行：将A点与直放机施主端连接起来，将B点与直放机重发端连接起来（如图5）。对于具体指标要求见测试表，以下我们以测试无线室外主机下行图4：测试上行时仪器与被测直放机的连接图首先给设备上电并进行机型设置，打开设备的电源，注意是用交流还是直流（直流又分+24V与-48V）。待监控盒自检完后，监控盒显示屏第一行会出现：GUOREN-CDMA的显示，然后设置机型，操作监控板按键进入隐藏菜单先按一下“”键，然后按顺序按：“Esc”、“Up”、“Down”键,然后按“Set”键，显示屏上会有光标在闪烁，这时按“Up”或“Down”键选择所要设备号，选定后按“Set”键进行确定。〈若是测试与设备还需设置载频号，在设置完机型后，按一下“”键，回到第一级菜单，按两下“”键进入第二级菜单，然后按“Up”或“Down”键翻到菜单“Freql_UP”（上行载频1）,按一下“Set”键，在数字处会有光标在闪烁，设置对应的载频号，然后按下“Set”键进行确认（有关各机型的载频号及对应的载频点参见表1）,同样方法设置“Freq1_DN”（下行载频1）,设置完后菜单会显示锁定状态（Lock）。311D-10设备还需设置中心频率微调方法，按“Up”或“Down”键翻到菜单“”,，然后按“Set”键，显示屏上会有光标在闪烁，这时按“Up”或“Down”键选到“”自动，选定后按“Set”键进行确定。〉按一下“”键回到主界面。然后可以开始以下测试：一增益.1．增益是指工作范围内直放机对输入信号的放大能力。2．测试条件...
