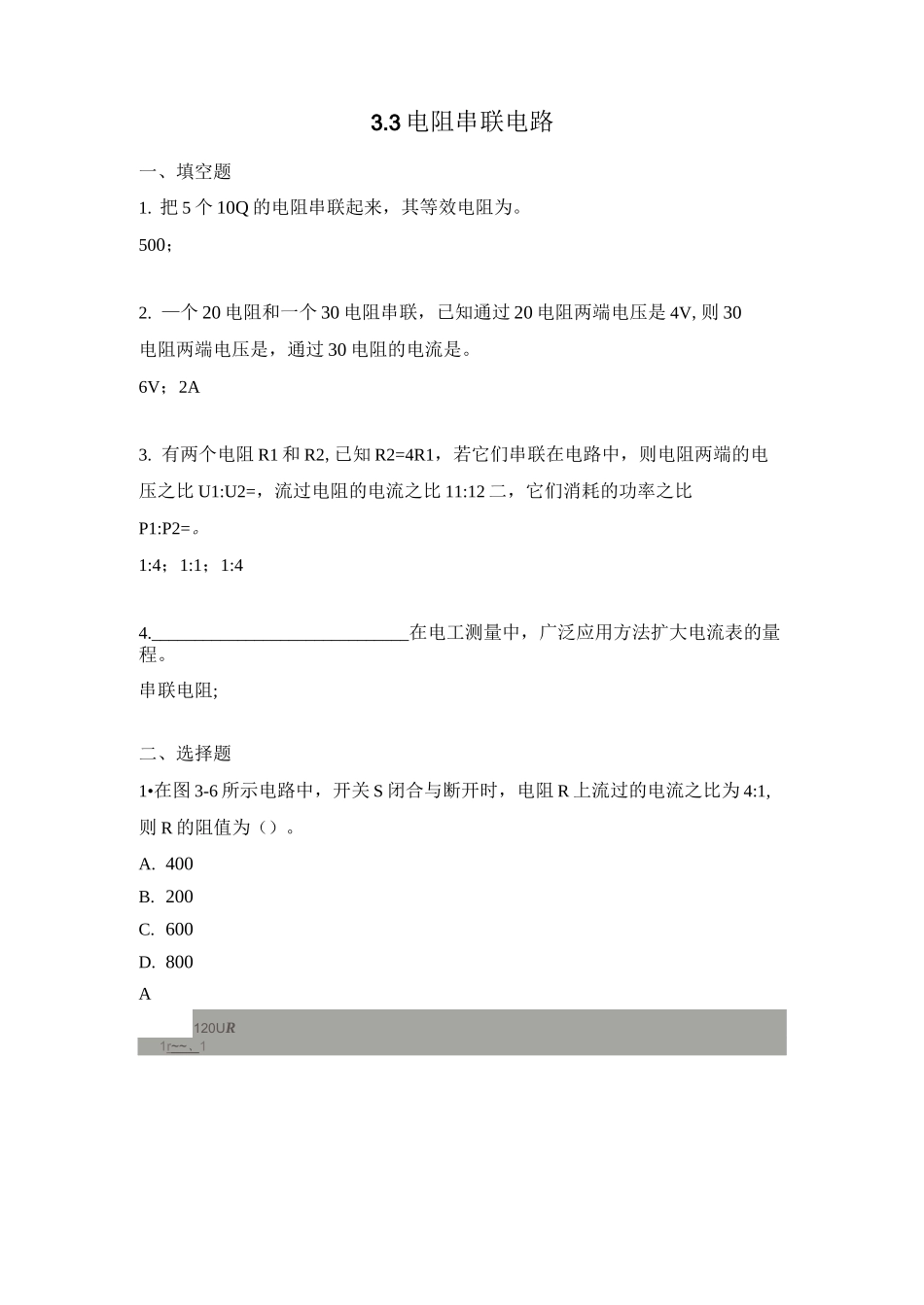

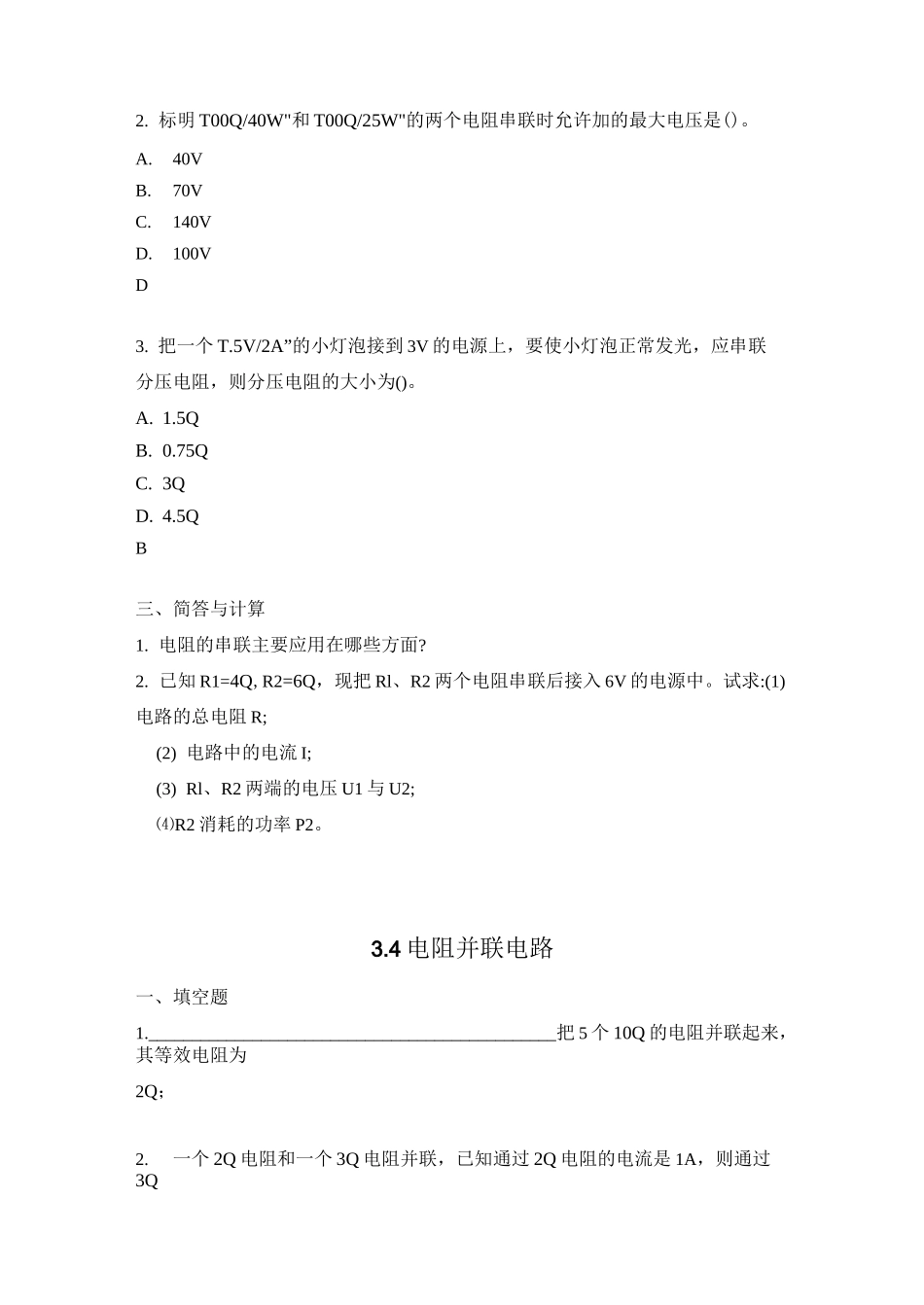

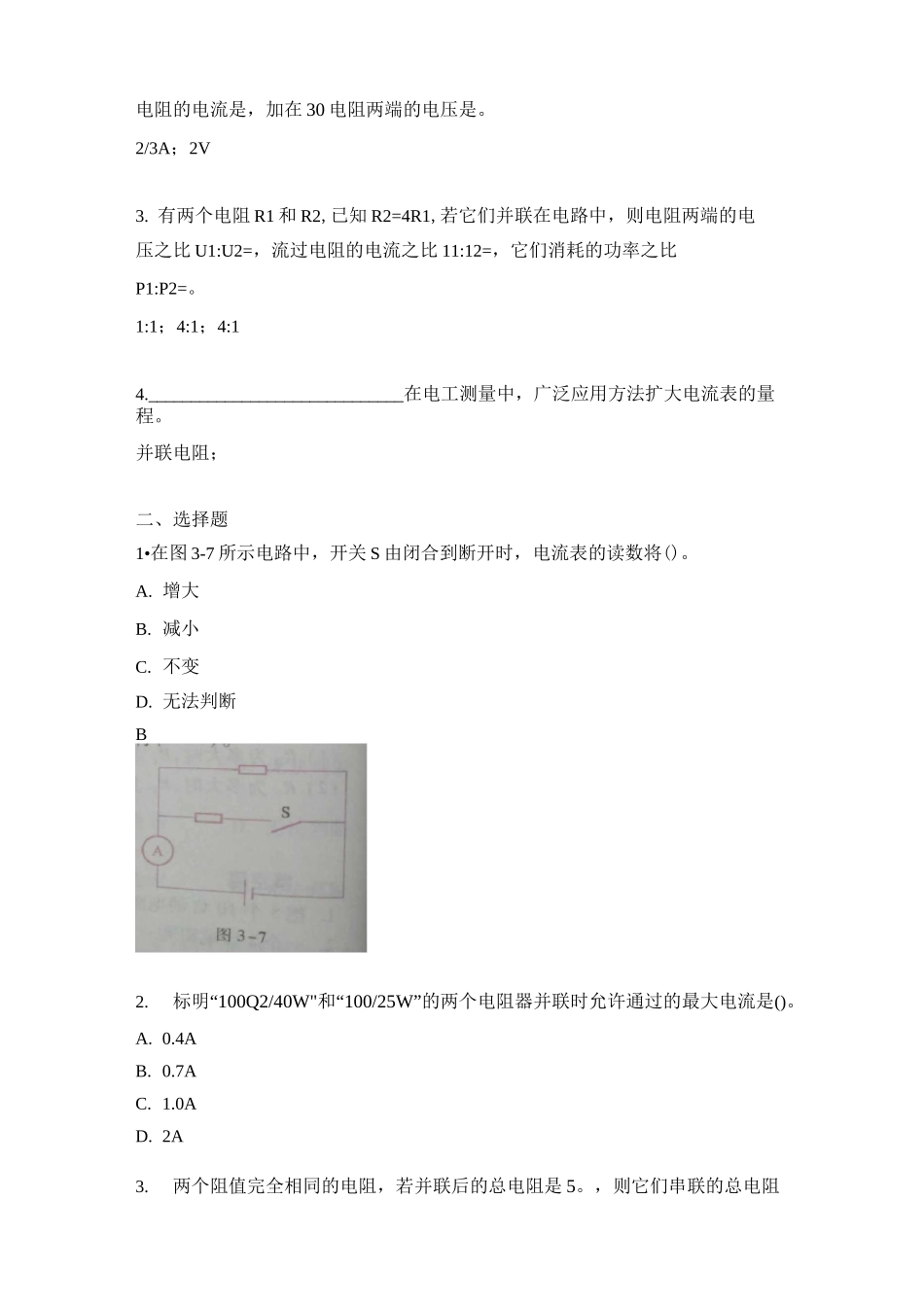

3.3电阻串联电路一、填空题1.把5个10Q的电阻串联起来，其等效电阻为。500；2.—个20电阻和一个30电阻串联，已知通过20电阻两端电压是4V,则30电阻两端电压是，通过30电阻的电流是。6V；2A3.有两个电阻R1和R2,已知R2=4R1，若它们串联在电路中，则电阻两端的电压之比U1:U2=，流过电阻的电流之比11:12二，它们消耗的功率之比P1:P2=。1:4；1:1；1:44.______________________________在电工测量中，广泛应用方法扩大电流表的量程。串联电阻;二、选择题1•在图3-6所示电路中，开关S闭合与断开时，电阻R上流过的电流之比为4:1,则R的阻值为（）。A.400B.200C.600D.800A120UR1r~~、12.标明T00Q/40W"和T00Q/25W"的两个电阻串联时允许加的最大电压是()。A.40VB.70VC.140VD.100VD3.把一个T.5V/2A”的小灯泡接到3V的电源上，要使小灯泡正常发光，应串联分压电阻，则分压电阻的大小为()。A.1.5QB.0.75QC.3QD.4.5QB三、简答与计算1.电阻的串联主要应用在哪些方面?2.已知R1=4Q,R2=6Q，现把Rl、R2两个电阻串联后接入6V的电源中。试求:(1)电路的总电阻R;(2)电路中的电流I;(3)Rl、R2两端的电压U1与U2;⑷R2消耗的功率P2。3.4电阻并联电路一、填空题1._______________________________________________把5个10Q的电阻并联起来，其等效电阻为2Q；2.一个2Q电阻和一个3Q电阻并联，已知通过2Q电阻的电流是1A，则通过3Q电阻的电流是，加在30电阻两端的电压是。2/3A；2V3.有两个电阻R1和R2,已知R2=4R1,若它们并联在电路中，则电阻两端的电压之比U1:U2=，流过电阻的电流之比11:12=，它们消耗的功率之比P1:P2=。1:1；4:1；4:14.______________________________在电工测量中，广泛应用方法扩大电流表的量程。并联电阻；二、选择题1•在图3-7所示电路中，开关S由闭合到断开时，电流表的读数将()。A.增大B.减小C.不变D.无法判断B2.标明“100Q2/40W"和“100/25W”的两个电阻器并联时允许通过的最大电流是()。A.0.4AB.0.7AC.1.0AD.2A3.两个阻值完全相同的电阻，若并联后的总电阻是5。，则它们串联的总电阻是()A.5QB.10QC.20QD.40QC三、简答与计算1•电阻的并联主要应用在哪些方面？2.已知R,=4Q,R2=6Q,现把R1、R2两个电阻并联后接入6V的电源中。试求:(1)电路的总电阻R;⑵电路中的总电流I;⑶分别通过R1和R2的电流I1与I2;⑷R2消耗的功率P2。3.5电阻混联电路一、填空题1.在图3-8所示电路中，已知E=100V，R1=80Q，R2=30Q，R3=60Q，则通过R1的电流为，R2两端的电压为，R3消耗的功率为。1A；20V；6.67W%[]E图a-a2.在图3-9所示电路中，已知E=200V，R1=20Q，R2=30Q，R3=50Q，则通过R1的电流为,R2两端的电压为,R3消耗的功率为4A；120V；800W3.混联电路的等效变换通常采用,其分析的一般步骤:①确定标出相应的:②画出串、并联关系清晰的;③求解。等电位法；等电位点；符号；等效电路图；等效电阻4.常用的导电材料是指专门用于传导的金属材料，当前两大普通的导电材料是和。电流；铜；铝5•绝缘材料在使用过程中，由于各种因素的长期作用会发生，因此，对各种绝缘材料都规定它们在使用过程中的。老化；极限温度6.—个四色环电阻器，它的标称阻值为68Q，允许误差为±5%，则它的色环排列依次为。蓝灰黑金；7.一个五色环电阻器，它的色环排列依次为红黄黑黑棕，则该电阻的标称阻值为，允许误差为。240欧姆±1%二、选择题1•在图3-10所示电路中，已知可变电阻器滑动触点C在AB的中点，则电路中电阻R两端的电压（）A.等于1/2UABB.大于1/2UABC.小于1/2UABD.1/2UABC2•在图3-11所示电路中，三个白炽灯A、B、C完全相同。当开关S闭合时，白炽灯A、B的亮度变化是（）A.A变亮,B变暗B.A变暗,B变亮C.A、B都变暗D.A,B变亮3•在图3-12所示电路中，电压表的读数U等于（ABA.-10VB.10VC.20V）种不同等效电阻4.3个不同阻值的电阻采用不同方式连接，可以构成（A.3B.4C.6D.85.下列属于绝缘材料的是（）A.绝缘导线B.电磁线C.电力线D.橡胶制品D6.使用指针式万用表测标称阻值为100Q的电阻器阻值，则挡位与量程选择开关的选择应为（）A.RxlB.RX10C.RX100D.RX1KB三、计算题1.求图3-13所示电路中的等效电阻R。AB
