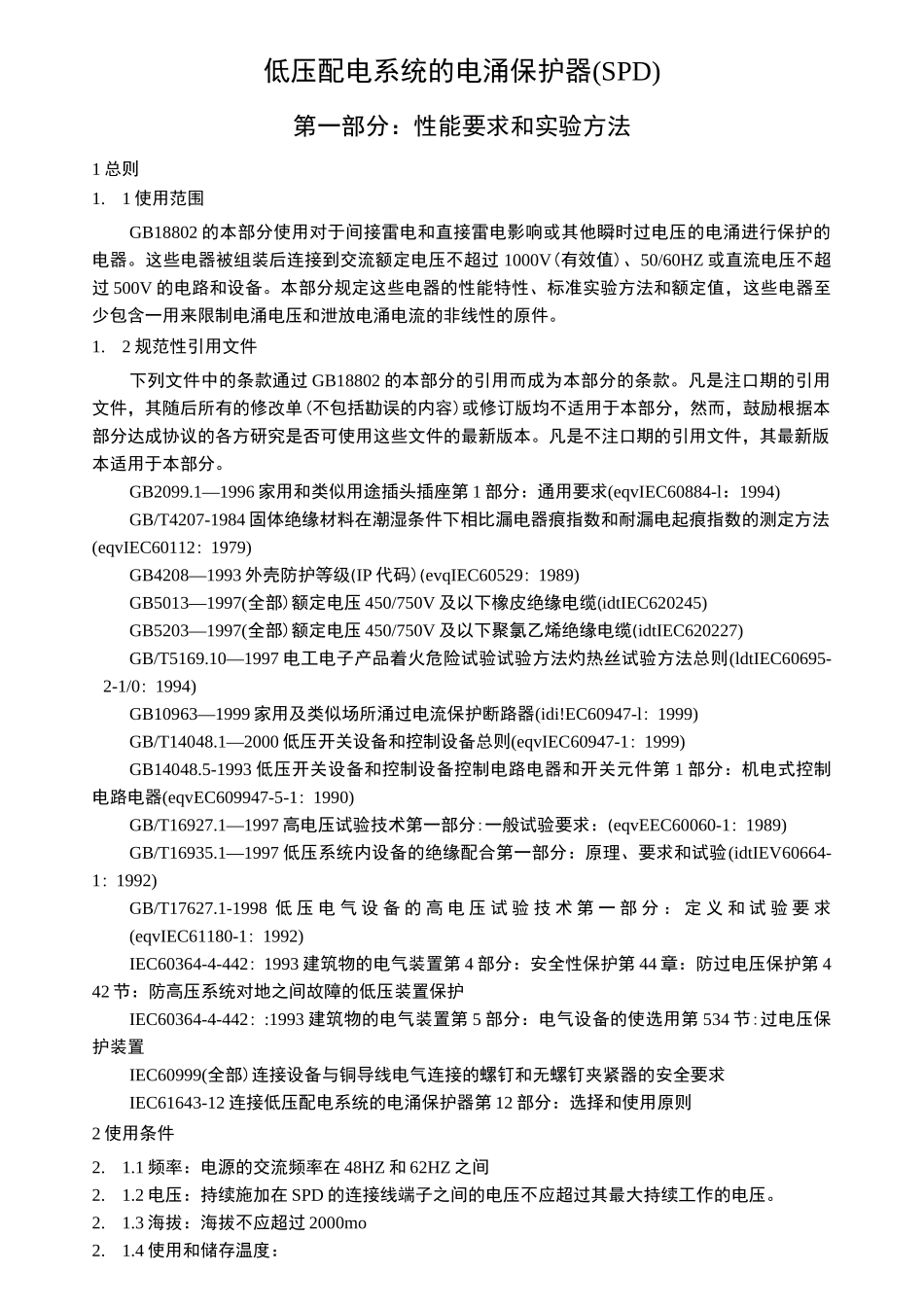

低压配电系统的电涌保护器(SPD)第一部分：性能要求和实验方法1总则1.1使用范围GB18802的本部分使用对于间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护的电器。这些电器被组装后连接到交流额定电压不超过1000V(有效值)、50/60HZ或直流电压不超过500V的电路和设备。本部分规定这些电器的性能特性、标准实验方法和额定值，这些电器至少包含一用来限制电涌电压和泄放电涌电流的非线性的原件。1.2规范性引用文件下列文件中的条款通过GB18802的本部分的引用而成为本部分的条款。凡是注口期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本部分。GB2099.1—1996家用和类似用途插头插座第1部分：通用要求(eqvIEC60884-l：1994)GB/T4207-1984固体绝缘材料在潮湿条件下相比漏电器痕指数和耐漏电起痕指数的测定方法(eqvIEC60112：1979)GB4208—1993外壳防护等级(IP代码)(evqIEC60529：1989)GB5013—1997(全部)额定电压450/750V及以下橡皮绝缘电缆(idtIEC620245)GB5203—1997(全部)额定电压450/750V及以下聚氯乙烯绝缘电缆(idtIEC620227)GB/T5169.10—1997电工电子产品着火危险试验试验方法灼热丝试验方法总则(ldtIEC60695-2-1/0：1994)GB10963—1999家用及类似场所涌过电流保护断路器(idi!EC60947-l：1999)GB/T14048.1—2000低压开关设备和控制设备总则(eqvIEC60947-1：1999)GB14048.5-1993低压开关设备和控制设备控制电路电器和开关元件第1部分：机电式控制电路电器(eqvEC609947-5-1：1990)GB/T16927.1—1997高电压试验技术第一部分:一般试验要求：(eqvEEC60060-1：1989)GB/T16935.1—1997低压系统内设备的绝缘配合第一部分：原理、要求和试验(idtIEV60664-1：1992)GB/T17627.1-1998低压电气设备的高电压试验技术第一部分：定义和试验要求(eqvIEC61180-1：1992)IEC60364-4-442：1993建筑物的电气装置第4部分：安全性保护第44章：防过电压保护第442节：防高压系统对地之间故障的低压装置保护IEC60364-4-442：:1993建筑物的电气装置第5部分：电气设备的使选用第534节:过电压保护装置IEC60999(全部)连接设备与铜导线电气连接的螺钉和无螺钉夹紧器的安全要求IEC61643-12连接低压配电系统的电涌保护器第12部分：选择和使用原则2使用条件2.1.1频率：电源的交流频率在48HZ和62HZ之间2.1.2电压：持续施加在SPD的连接线端子之间的电压不应超过其最大持续工作的电压。2.1.3海拔：海拔不应超过2000mo2.1.4使用和储存温度：一一正常范围：一5C〜+40C；——极限范围：一40C〜+70C。2.1.5湿度一相对湿度：在室温卞应在30%和90%之间。2.2异常使用条件对异常使用条件卞的SPD,在设计和使用中可能需要作特殊考虑,并引起制造厂重视。对置于日光或其它射线下的户外型SPD,可能必须附加技术要求。3定义下列定义是用于本部分3.1电涌保护器（SPD）surgeprotectivedevice用于限过时过电压河泄放电涌电流的电器，它至少包含一个非线性的元件。3.2一端I丨SPDone-pollSPDSPD与被保护电路并连。一段II分开输入和输出端，在这些端子之间没有特殊的串联阻抗。3.3二端「1SPDtwo-portSPD有两组输入和输出接线端子的SPD,在这些断子之间有特殊的串联阻抗。3.4电压开关型SPDvoltageswitchingtypeSPD没有电涌时具有高阻抗，有浪涌电压时能立即转变成低阻抗的SPD。电压开关型SPD常用的元件有放电间隙、气体放电管、闸流管（硅可空整流器）和三端双向可控开关元件。这类SPD有时也称“作断路型SPD”。3.5电压限制型SPDvoltageluntingtypeSPD没有电涌时具有高阻抗，但是随着电涌电流和电压的上升，其阻抗将持续地减小的SPD。常用的非线性元件是：压敏电组和抑制二极管。这类SPD有时也称作“位型SPD”3.6复合型SPDcombmationSPD由电压开关型元件和电压限制性元件组成的SPDo其特性随所加电压的特性可以表现为电压开关型、电压限制型或两者皆有。3.7保护模式modesofprotectiiiSPD保护元件可以连接在相对相、相对地、相对中线、中线对地及其组合。这些连接方式称作保护模式。3.8标称...
