数控火焰等离子切割机技术方案VIP免费

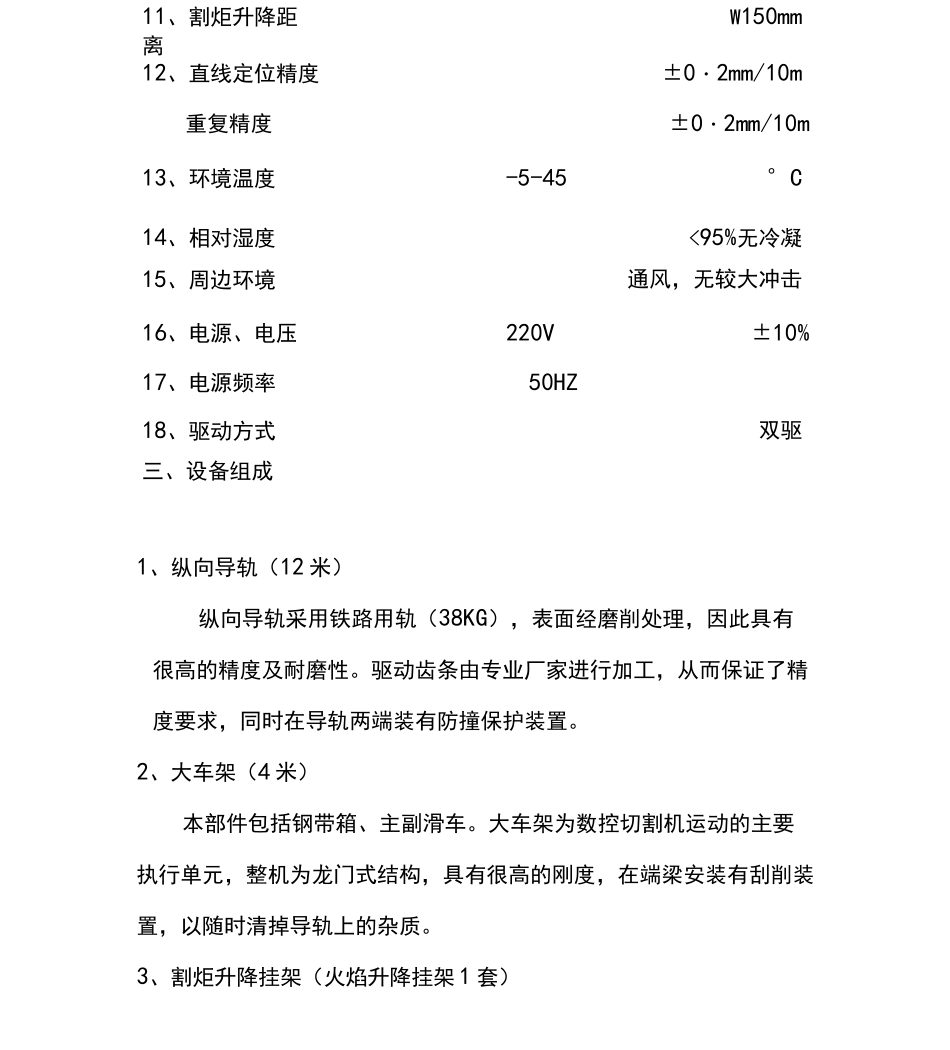

1、数控系统（上海交2、火焰割3、等离子电源（美国海POWERMAX165)0G4、横向拖5、轨6、有效切割宽12000mm7、轨10000mm8、有效切割长9快速返程速12000/minm等离子机器切割速353835m/min火焰机器切割速50-1000m/min6-数控火焰等离子切割机技术方案一、设备标准名称、型号1、设备标准名称：数控火焰等离子切割机2、设备型号：CJCNC-4000S二、主要技术参数等离子割炬4000mm3200mm10、等离子切割火焰切割厚度最大切割能力（低碳钢）：16mm最大穿孔能力（低碳钢）：10mm11、割炬升降距W150mm离12、直线定位精度±0・2mm/10m重复精度±0・2mm/10m13、环境温度-5-45°C14、相对湿度<95%无冷凝15、周边环境通风，无较大冲击16、电源、电压220V±10%17、电源频率50HZ18、驱动方式双驱三、设备组成1、纵向导轨（12米）纵向导轨采用铁路用轨（38KG），表面经磨削处理，因此具有很高的精度及耐磨性。驱动齿条由专业厂家进行加工，从而保证了精度要求，同时在导轨两端装有防撞保护装置。2、大车架（4米）本部件包括钢带箱、主副滑车。大车架为数控切割机运动的主要执行单元，整机为龙门式结构，具有很高的刚度，在端梁安装有刮削装置，以随时清掉导轨上的杂质。3、割炬升降挂架（火焰升降挂架1套）割炬升降挂架用于实现割炬升降。采用直流电机，经齿轮箱减速再由丝杆驱动实现升降。保证割枪与水平面的垂直度，从而保证了切割的精度。4、气路系统（1套）气路系统包括气体调节控制盘，气路分配系统等，为保证产品质量及安全性。调节阀、压力表、割枪、回火防止器、电磁阀等均采用专业厂家的配套产品。5、操作柜及控制柜（1套）操作柜面板设有割炬预选、急停、电源指示灯、自动/手动升降、电源开关等各种所需功能操作按钮；控制柜则具有防尘功能。6、自动点火机构（1套）此部件用于实现火焰切割自动点火，以提高自动化率，成功率达90%以上。7、交流伺服驱动系统（3套）伺服驱动系统用于实现整机的驱动运行及纵横向运动。纵横向驱动电机安装有驱动模块（编码器），以实现位置检测，从而保证了运行精度。本设备交流伺服单元采用台湾台达交流伺服电机及台湾台达全数字交流伺服驱动器。8、齿轮箱采用德国NUEGAR公T司生产的行星减速机。（3套）9、数控系统（1套）本系统是由上海交通大学与我公司专为火焰/等离子数控切割机定制的连续轨迹运动控制器。它采用工业级嵌入式计算机作为硬件平台，工作稳定可靠，控制精度高，在切割控制工艺功能上融入了大量宝贵的现场经验，功能完备且操作简便。用户反映良好，经济效益显著。1、硬件配置CPU卡：显示口口1器:配）；内存：Intel852/855工控主板，低功耗设计；17"高亮度LCD液晶显示器，支持鼠标和触摸屏（选硬盘：电子硬盘（DOM）替代普通硬盘，稳定可靠；外部接口：USB2.0、RS232、键盘鼠标PS/2、10/100Mbps网络接口；操作系统：WindowsXP；机箱：全铝合金结构完全屏蔽，防电磁辐射、抗干扰、散热好。2、系统性能♦系统工作环境：温度-5°C至+45匕，湿度5%〜90%无凝结；♦系统工作电压：DC+24V（+20V至+26V），工作电流：3A；♦控制精度：±0.001mm；♦每个轴最大脉冲输出频率：1MHz，最高运行速度：25米/分钟；♦I/O：32路，输出信号的驱动电流达300mA。3、软件功能文件管理自动识别EIA代码和ESSI代码；82个标准图库文件；图形嵌套：可对不同零件手工排料；可以进行钢板角度校正；可以进行矩阵、交错和重复排列；可对文件进行缩放、旋转和镜像；自定义I/O便于诊断、调试与检测；可设置不同的管理权限和相应的密码。运动控制氧燃气、等离子、喷粉、演示模式；运动中可实时加速、减速，在转角处可自动限速，有效防止过烧；可任意指定穿孔点进行切割，可动态放大切割轨迹；具备反向间隙补偿功能；可远距离遥控进行前、后、左、右和切割开始、停止等动作（选配）。系统特色系统稳定性高、抗干扰性强，适用400A大电流等离子电源；仿“海宝EDG”E系统的功能和操作方式，用户可以很快熟悉使用；具备多台设备联网功能；具备自动恢复与热键升级功能，大大缩短了系统维护和升级时间；10、等离子电源（1套）P0WERMAX1650等G离3子电源，快速拆卸割炬装置能够在手用割矩和机用...
