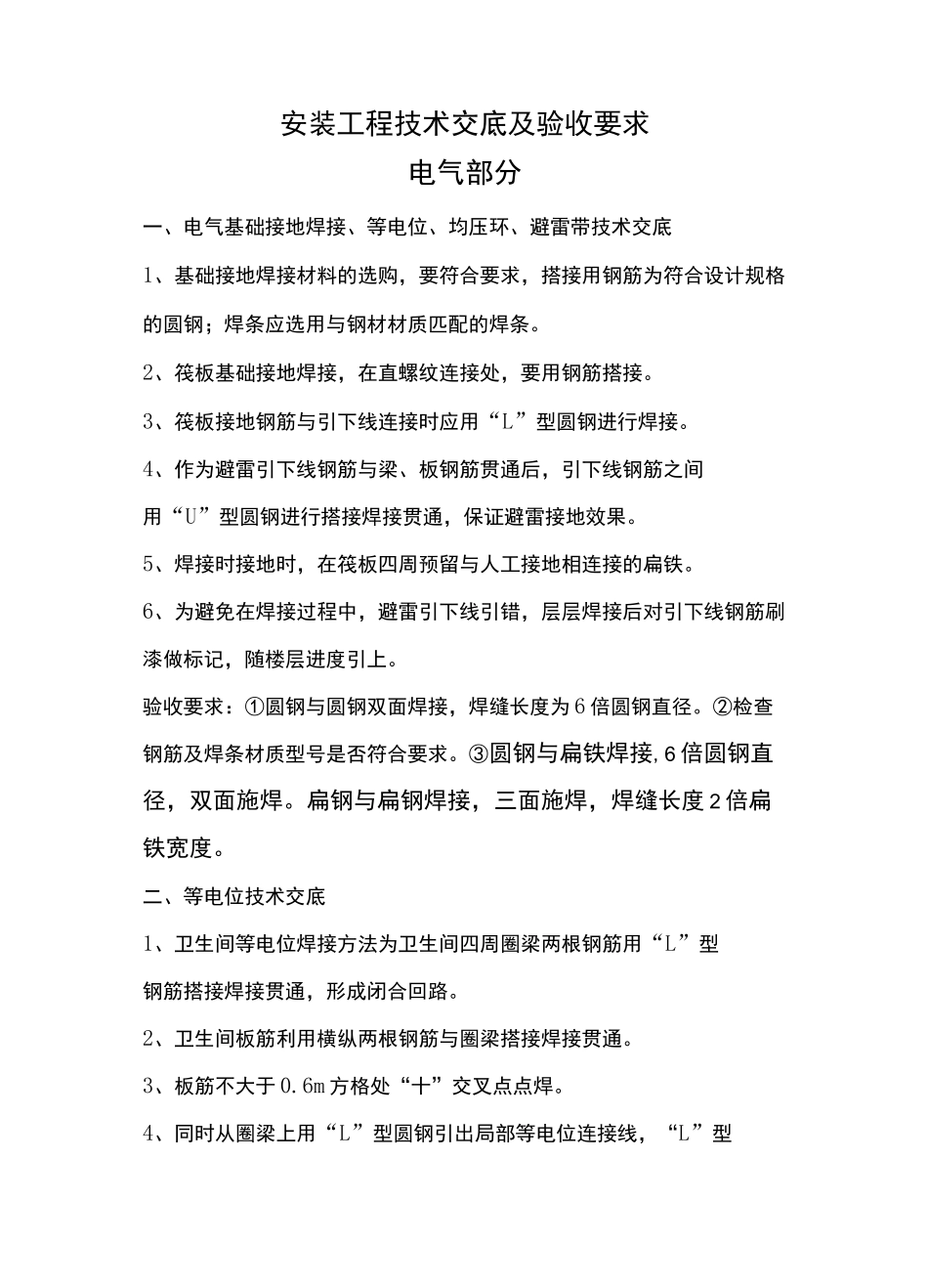

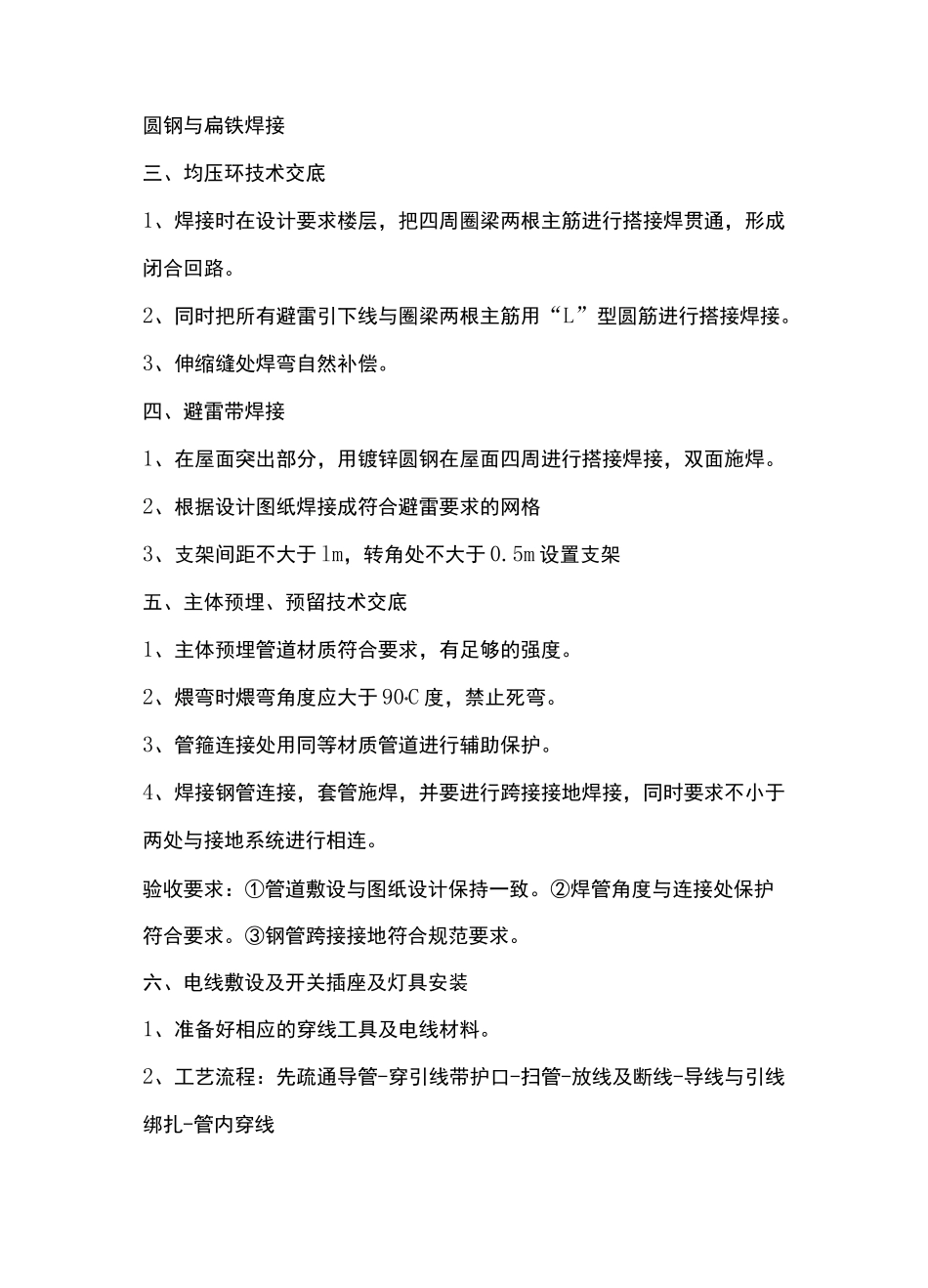

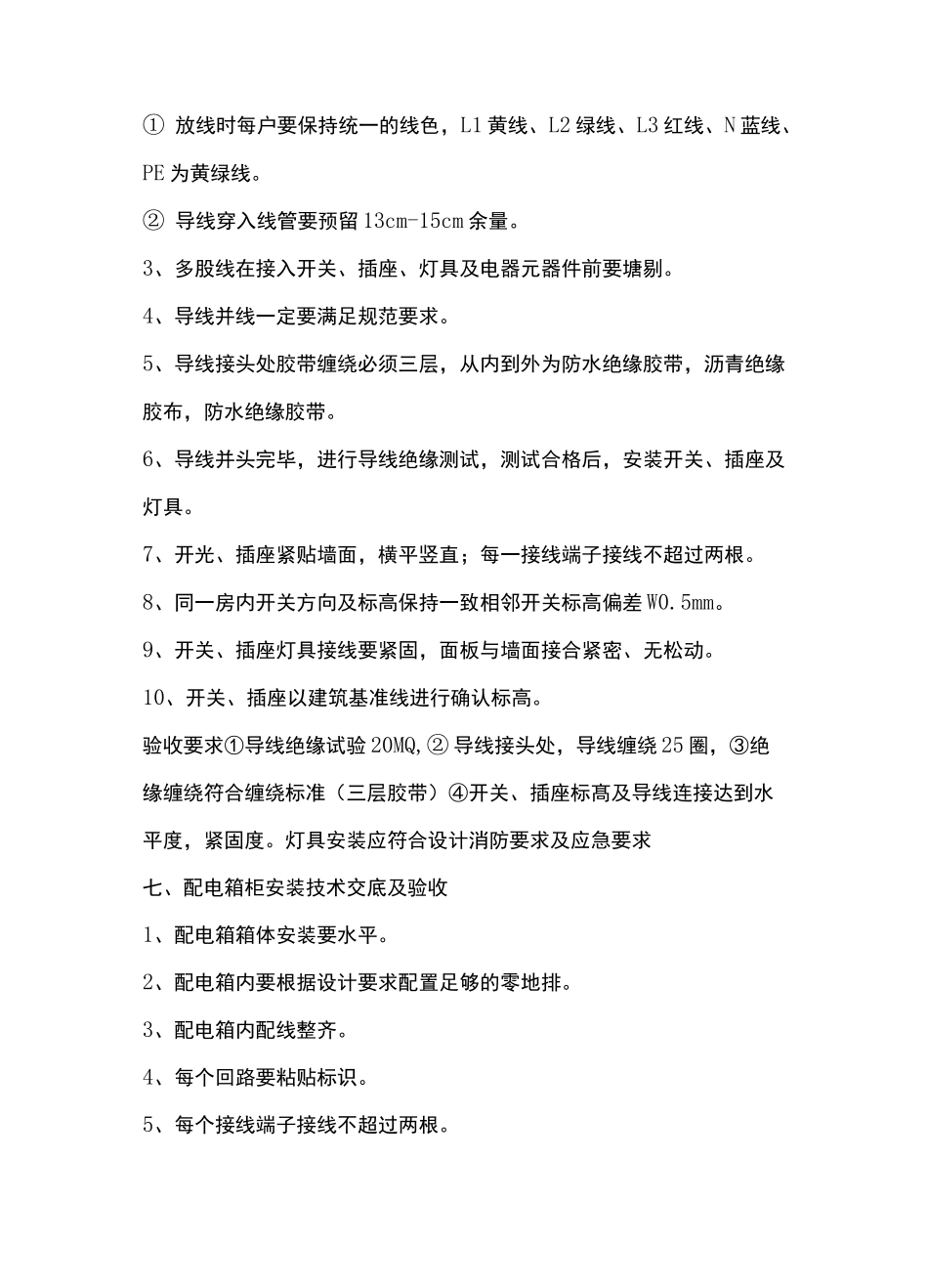

安装工程技术交底及验收要求电气部分一、电气基础接地焊接、等电位、均压环、避雷带技术交底1、基础接地焊接材料的选购，要符合要求，搭接用钢筋为符合设计规格的圆钢；焊条应选用与钢材材质匹配的焊条。2、筏板基础接地焊接，在直螺纹连接处，要用钢筋搭接。3、筏板接地钢筋与引下线连接时应用“L”型圆钢进行焊接。4、作为避雷引下线钢筋与梁、板钢筋贯通后，引下线钢筋之间用“U”型圆钢进行搭接焊接贯通，保证避雷接地效果。5、焊接时接地时，在筏板四周预留与人工接地相连接的扁铁。6、为避免在焊接过程中，避雷引下线引错，层层焊接后对引下线钢筋刷漆做标记，随楼层进度引上。验收要求：①圆钢与圆钢双面焊接，焊缝长度为6倍圆钢直径。②检查钢筋及焊条材质型号是否符合要求。③圆钢与扁铁焊接,6倍圆钢直径，双面施焊。扁钢与扁钢焊接，三面施焊，焊缝长度2倍扁铁宽度。二、等电位技术交底1、卫生间等电位焊接方法为卫生间四周圈梁两根钢筋用“L”型钢筋搭接焊接贯通，形成闭合回路。2、卫生间板筋利用横纵两根钢筋与圈梁搭接焊接贯通。3、板筋不大于0.6m方格处“十”交叉点点焊。4、同时从圈梁上用“L”型圆钢引出局部等电位连接线，“L”型圆钢与扁铁焊接三、均压环技术交底1、焊接时在设计要求楼层，把四周圈梁两根主筋进行搭接焊贯通，形成闭合回路。2、同时把所有避雷引下线与圈梁两根主筋用“L”型圆筋进行搭接焊接。3、伸缩缝处焊弯自然补偿。四、避雷带焊接1、在屋面突出部分，用镀锌圆钢在屋面四周进行搭接焊接，双面施焊。2、根据设计图纸焊接成符合避雷要求的网格3、支架间距不大于lm，转角处不大于0.5m设置支架五、主体预埋、预留技术交底1、主体预埋管道材质符合要求，有足够的强度。2、煨弯时煨弯角度应大于90°C度，禁止死弯。3、管箍连接处用同等材质管道进行辅助保护。4、焊接钢管连接，套管施焊，并要进行跨接接地焊接，同时要求不小于两处与接地系统进行相连。验收要求：①管道敷设与图纸设计保持一致。②焊管角度与连接处保护符合要求。③钢管跨接接地符合规范要求。六、电线敷设及开关插座及灯具安装1、准备好相应的穿线工具及电线材料。2、工艺流程：先疏通导管-穿引线带护口-扫管-放线及断线-导线与引线绑扎-管内穿线①放线时每户要保持统一的线色，L1黄线、L2绿线、L3红线、N蓝线、PE为黄绿线。②导线穿入线管要预留13cm-15cm余量。3、多股线在接入开关、插座、灯具及电器元器件前要塘剔。4、导线并线一定要满足规范要求。5、导线接头处胶带缠绕必须三层，从内到外为防水绝缘胶带，沥青绝缘胶布，防水绝缘胶带。6、导线并头完毕，进行导线绝缘测试，测试合格后，安装开关、插座及灯具。7、开光、插座紧贴墙面，横平竖直；每一接线端子接线不超过两根。8、同一房内开关方向及标高保持一致相邻开关标高偏差W0.5mm。9、开关、插座灯具接线要紧固，面板与墙面接合紧密、无松动。10、开关、插座以建筑基准线进行确认标高。验收要求①导线绝缘试验20MQ,②导线接头处，导线缠绕25圈，③绝缘缠绕符合缠绕标准（三层胶带）④开关、插座标髙及导线连接达到水平度，紧固度。灯具安装应符合设计消防要求及应急要求七、配电箱柜安装技术交底及验收1、配电箱箱体安装要水平。2、配电箱内要根据设计要求配置足够的零地排。3、配电箱内配线整齐。4、每个回路要粘贴标识。5、每个接线端子接线不超过两根。6、动力配电箱基础应髙出地面100—300mm，箱门与配电柜体应有跨接接地，配电柜按设计用途张贴标识。7、穿线时要加塑料护口。8、电缆引入及引出要求从配电柜下方进出。9、所有配电箱应满足设计要求及消防验收要求。验收要求：①配电箱水平度符合验收标准。②配电箱接线应无绞拧回路标识清晰。③配电箱、柜跨接接地线无松动。④配电箱柜体厚度符合国家标准。⑤配线内开关原件开关灵活。水暖专业一、室内给排水安装技术交底1、首先选定与图纸设计相符合的管材、管件。2、支吊架加工制作，首先进行定位吊线保持垂直度与水平度，达到横平竖直。3、支吊架安装应牢固可靠且间距符合规范要求。4、如遇交叉部位，各种管道安装应遵循小管让大管；有压管道让无压管道；常压...
