高压成套柜安装施工方案VIP免费

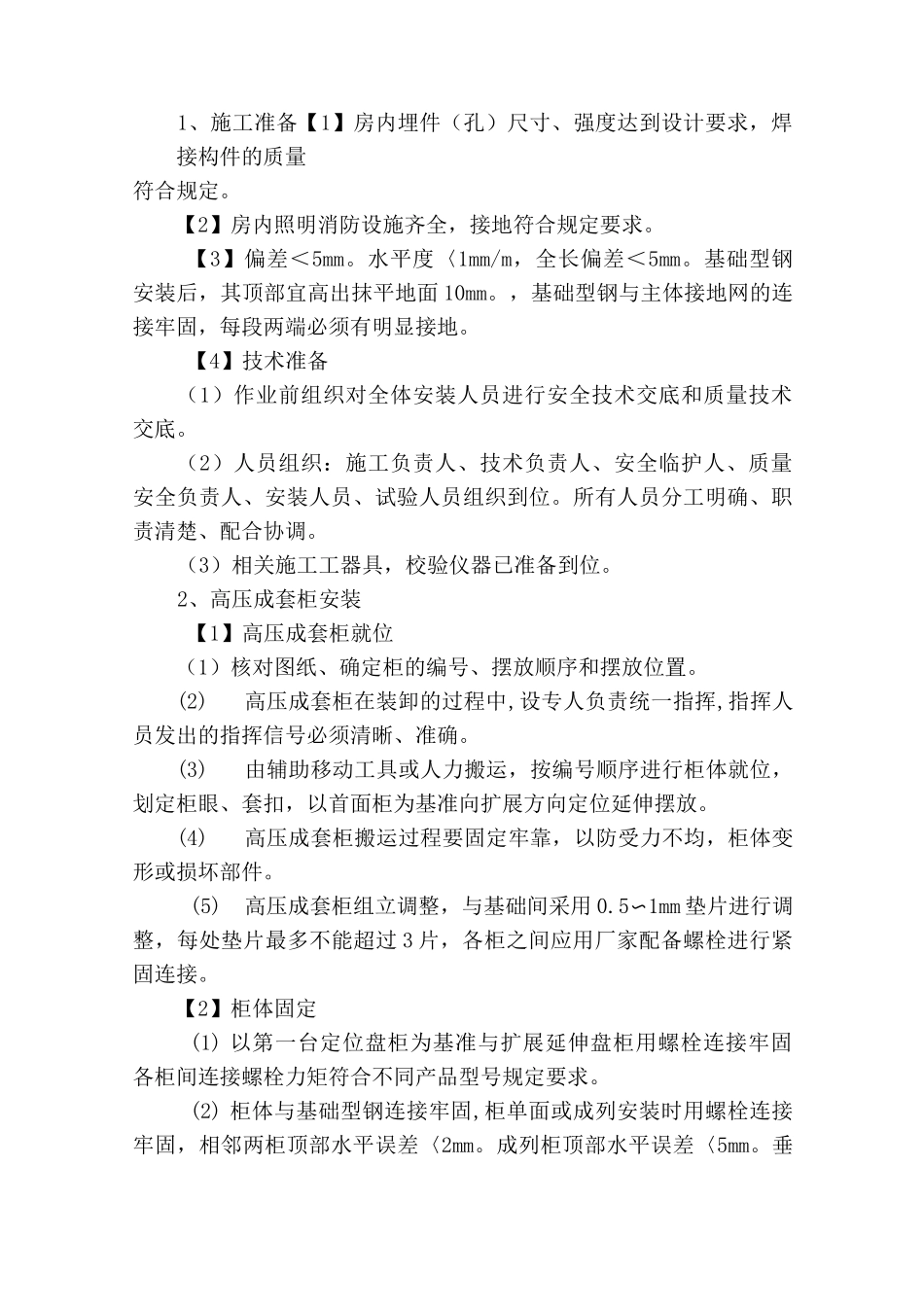

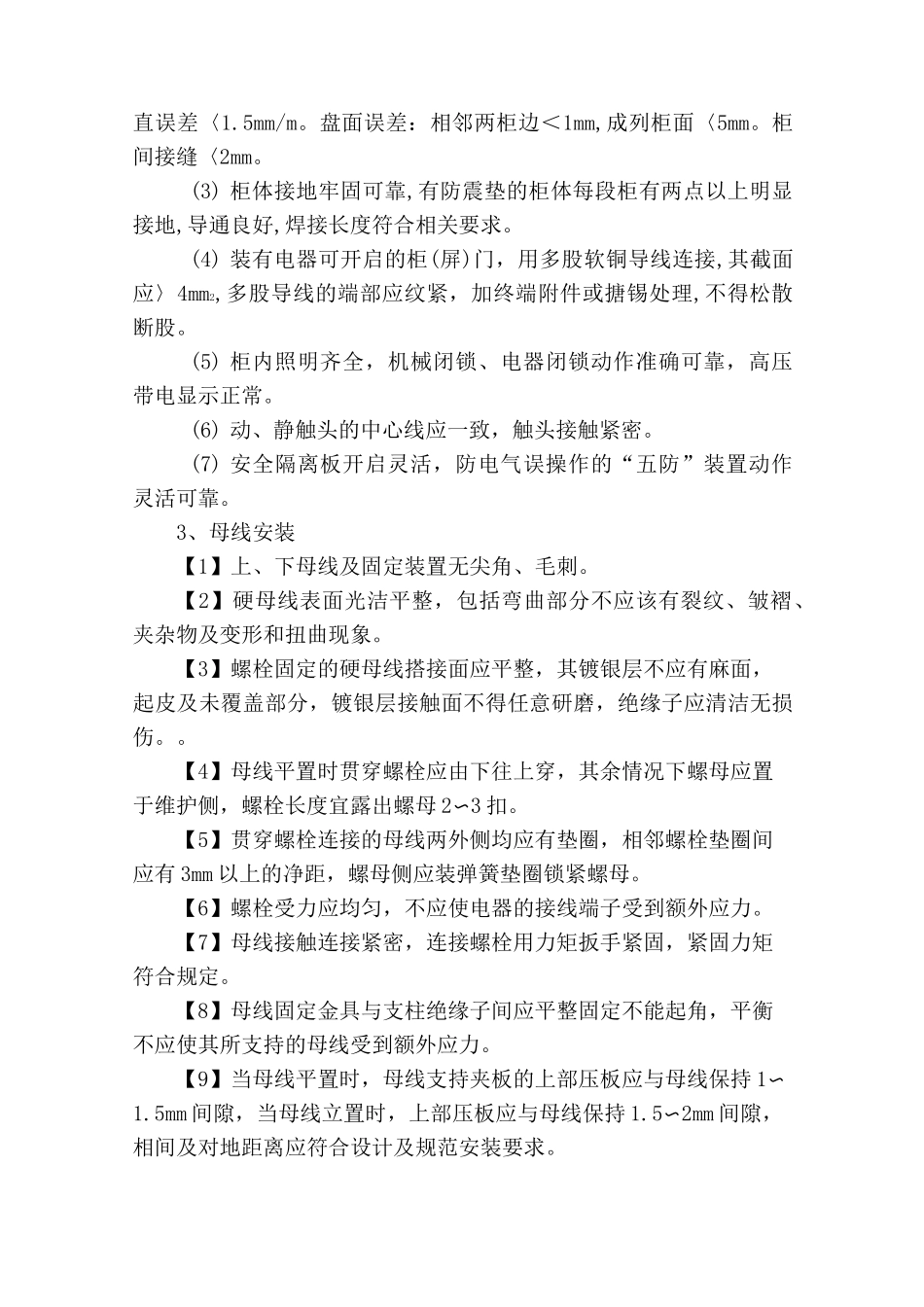

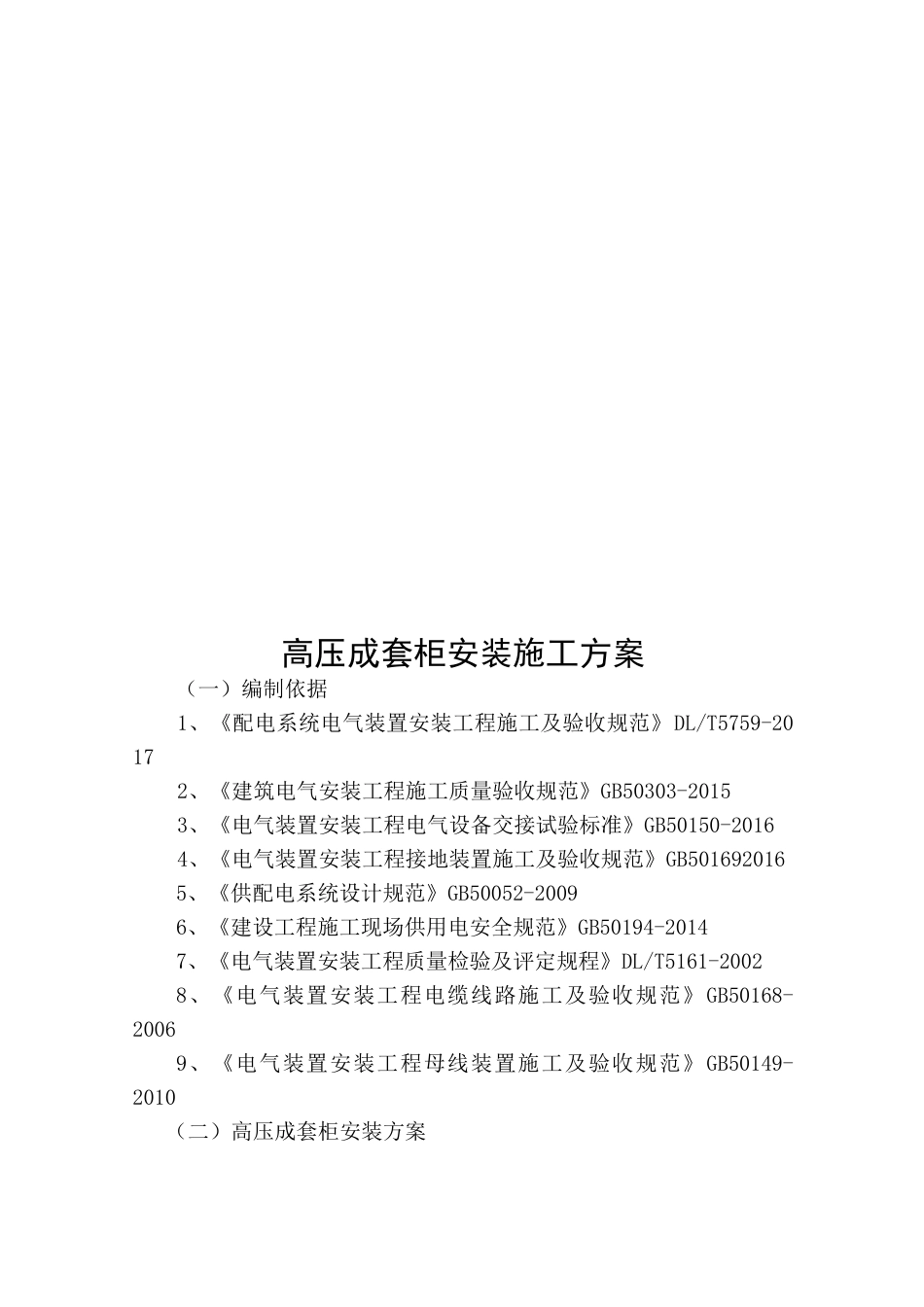

高压成套柜安装施工方案（一）编制依据1、《配电系统电气装置安装工程施工及验收规范》DL/T5759-20172、《建筑电气安装工程施工质量验收规范》GB50303-20153、《电气装置安装工程电气设备交接试验标准》GB50150-20164、《电气装置安装工程接地装置施工及验收规范》GB5016920165、《供配电系统设计规范》GB50052-20096、《建设工程施工现场供用电安全规范》GB50194-20147、《电气装置安装工程质量检验及评定规程》DL/T5161-20028、《电气装置安装工程电缆线路施工及验收规范》GB50168-20069、《电气装置安装工程母线装置施工及验收规范》GB50149-2010（二）高压成套柜安装方案1、施工准备【1】房内埋件（孔）尺寸、强度达到设计要求，焊接构件的质量符合规定。【2】房内照明消防设施齐全，接地符合规定要求。【3】偏差＜5mm。水平度〈1mm/m，全长偏差＜5mm。基础型钢安装后，其顶部宜高出抹平地面10mm。，基础型钢与主体接地网的连接牢固，每段两端必须有明显接地。【4】技术准备（1）作业前组织对全体安装人员进行安全技术交底和质量技术交底。（2）人员组织：施工负责人、技术负责人、安全临护人、质量安全负责人、安装人员、试验人员组织到位。所有人员分工明确、职责清楚、配合协调。（3）相关施工工器具，校验仪器已准备到位。2、高压成套柜安装【1】高压成套柜就位（1）核对图纸、确定柜的编号、摆放顺序和摆放位置。(2)高压成套柜在装卸的过程中,设专人负责统一指挥,指挥人员发出的指挥信号必须清晰、准确。(3)由辅助移动工具或人力搬运，按编号顺序进行柜体就位，划定柜眼、套扣，以首面柜为基准向扩展方向定位延伸摆放。(4)高压成套柜搬运过程要固定牢靠，以防受力不均，柜体变形或损坏部件。(5)高压成套柜组立调整，与基础间采用0.5〜1mm垫片进行调整，每处垫片最多不能超过3片，各柜之间应用厂家配备螺栓进行紧固连接。【2】柜体固定(1)以第一台定位盘柜为基准与扩展延伸盘柜用螺栓连接牢固各柜间连接螺栓力矩符合不同产品型号规定要求。(2)柜体与基础型钢连接牢固,柜单面或成列安装时用螺栓连接牢固，相邻两柜顶部水平误差〈2mm。成列柜顶部水平误差〈5mm。垂直误差〈1.5mm/m。盘面误差：相邻两柜边＜1mm,成列柜面〈5mm。柜间接缝〈2mm。(3)柜体接地牢固可靠,有防震垫的柜体每段柜有两点以上明显接地,导通良好,焊接长度符合相关要求。(4)装有电器可开启的柜(屏)门，用多股软铜导线连接,其截面应〉4mm2,多股导线的端部应纹紧，加终端附件或搪锡处理,不得松散断股。(5)柜内照明齐全，机械闭锁、电器闭锁动作准确可靠，高压带电显示正常。(6)动、静触头的中心线应一致，触头接触紧密。(7)安全隔离板开启灵活，防电气误操作的“五防”装置动作灵活可靠。3、母线安装【1】上、下母线及固定装置无尖角、毛刺。【2】硬母线表面光洁平整，包括弯曲部分不应该有裂纹、皱褶、夹杂物及变形和扭曲现象。【3】螺栓固定的硬母线搭接面应平整，其镀银层不应有麻面，起皮及未覆盖部分，镀银层接触面不得任意研磨，绝缘子应清洁无损伤。。【4】母线平置时贯穿螺栓应由下往上穿，其余情况下螺母应置于维护侧，螺栓长度宜露出螺母2〜3扣。【5】贯穿螺栓连接的母线两外侧均应有垫圈，相邻螺栓垫圈间应有3mm以上的净距，螺母侧应装弹簧垫圈锁紧螺母。【6】螺栓受力应均匀，不应使电器的接线端子受到额外应力。【7】母线接触连接紧密，连接螺栓用力矩扳手紧固，紧固力矩符合规定。【8】母线固定金具与支柱绝缘子间应平整固定不能起角，平衡不应使其所支持的母线受到额外应力。【9】当母线平置时，母线支持夹板的上部压板应与母线保持1〜1.5mm间隙，当母线立置时，上部压板应与母线保持1.5〜2mm间隙，相间及对地距离应符合设计及规范安装要求。【10】上下布置的交流母线由上到下排列为A、B、C相，水平布置的交流母线，由柜后向柜面排列为A、B、C相，引下线的母线由左至右排列为A、B、C相，三相交流母线颜色分别为A、B、C相对应黄色、绿色、红色。【11】盘柜安装后，用连接铜板将各开关柜之间的接地铜板连接起来，设备及保护接地符合设计要求。【12】单片母线及多片母线的裸露部分均有相色绝缘处...
