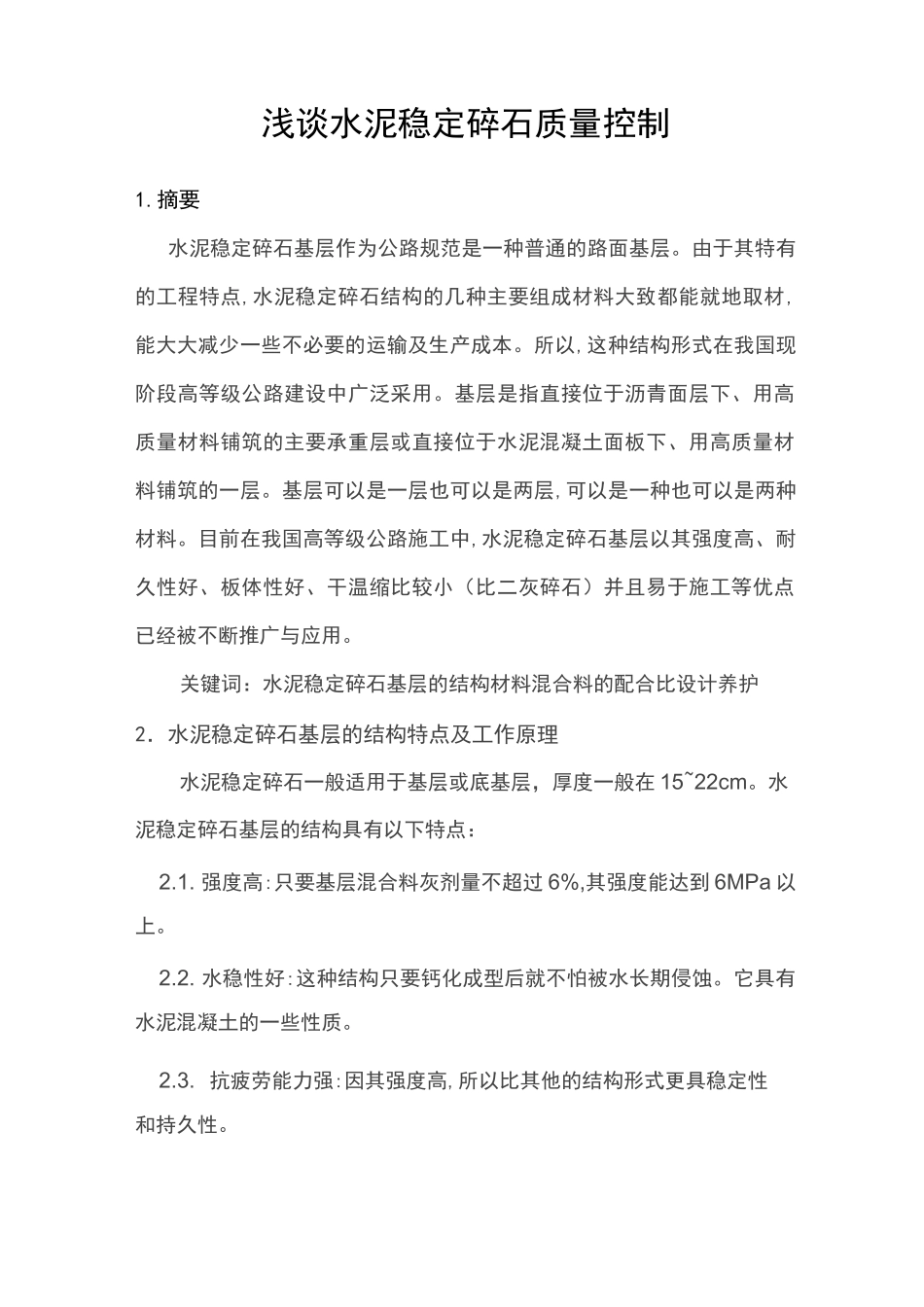

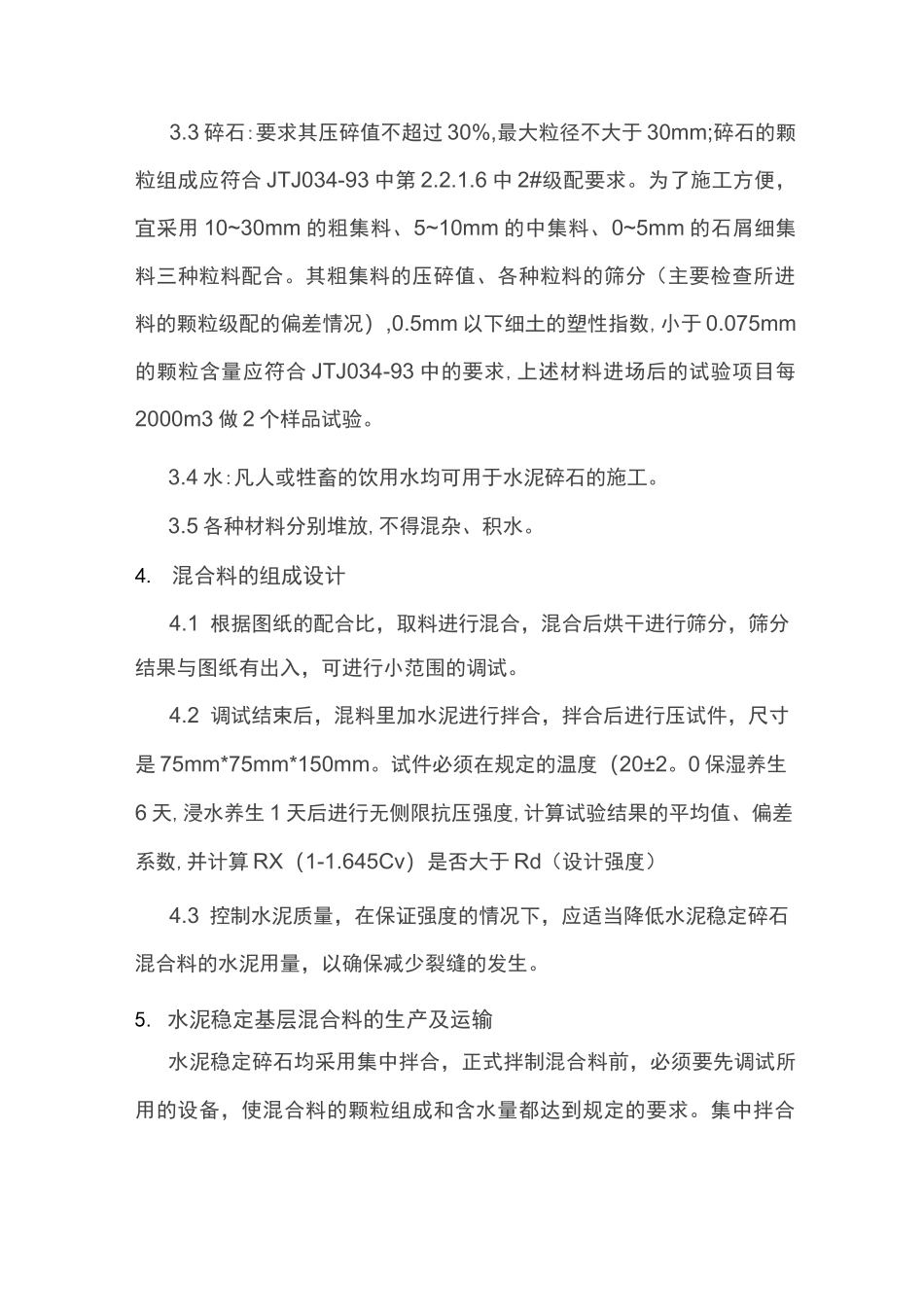

浅谈水泥稳定碎石质量控制1.摘要水泥稳定碎石基层作为公路规范是一种普通的路面基层。由于其特有的工程特点,水泥稳定碎石结构的几种主要组成材料大致都能就地取材,能大大减少一些不必要的运输及生产成本。所以,这种结构形式在我国现阶段高等级公路建设中广泛采用。基层是指直接位于沥青面层下、用高质量材料铺筑的主要承重层或直接位于水泥混凝土面板下、用高质量材料铺筑的一层。基层可以是一层也可以是两层,可以是一种也可以是两种材料。目前在我国高等级公路施工中,水泥稳定碎石基层以其强度高、耐久性好、板体性好、干温缩比较小（比二灰碎石）并且易于施工等优点已经被不断推广与应用。关键词：水泥稳定碎石基层的结构材料混合料的配合比设计养护2．水泥稳定碎石基层的结构特点及工作原理水泥稳定碎石一般适用于基层或底基层，厚度一般在15~22cm。水泥稳定碎石基层的结构具有以下特点：2.1.强度高:只要基层混合料灰剂量不超过6%,其强度能达到6MPa以上。2.2.水稳性好:这种结构只要钙化成型后就不怕被水长期侵蚀。它具有水泥混凝土的一些性质。2.3.抗疲劳能力强:因其强度高,所以比其他的结构形式更具稳定性和持久性。2.4.易操作:基层混合料易生产,拌和容易。在级配一定的情况下,灰剂量、含水量容易控制,可以根据监测情况随时进行调整。2.5.半刚性:因其与水泥混凝土不同,所以不会由于收缩而产生裂纹。2.6.远期成本底:其使用寿命长,可以节约重复建设开支,减少建设成本工作原理：水泥稳定碎石是以级配碎石作骨料,采用一定数量的胶凝材料和足够的灰浆体积填充骨料的空隙,按嵌挤原理摊铺压实。其压实度接近于密实度,强度主要靠碎石间的嵌挤锁结原理,同时有足够的灰浆体积来填充骨料的空隙。水泥稳定碎石的初期强度高,并且强度随龄期而增加很快结成板体,因而具有较高的强度和抗冻性以及抗渗度比较好。水稳水泥较其他路基材料高,其用量一般为混合料3%~7%,7天的无侧限抗压强度可达1.5~4.0%MPA,水稳成活后遇雨不泥泞，表面坚实，是高级路面的理想基层材料。整个施工过程必须在水泥终凝前完成,并且一次达到质量标准,否则不易修整。需要加快施工进度,加大机械化施工程度,提高机械效率。水稳的施工方法也符合现代化大规模机械化发展的方向。3．材料选择和存放3.1路用的水泥、石子、砂等材料必须监理工程师批准。未经批准的不允许进场,更不准使用。3.2水泥:选用终凝时间较长（宜在6小时以上）,且宜用325#矿渣及普通硅酸盐水泥。快硬水泥、早强水泥以及受潮变质的水泥严禁使用。水泥品牌的选用应考虑其质量稳定性、生产数量、运距等各种因素。水泥每次进场前应有合格证书，每100T应对水泥的凝结时间、标号进行抽检。3.3碎石:要求其压碎值不超过30%,最大粒径不大于30mm;碎石的颗粒组成应符合JTJ034-93中第2.2.1.6中2#级配要求。为了施工方便，宜采用10~30mm的粗集料、5~10mm的中集料、0~5mm的石屑细集料三种粒料配合。其粗集料的压碎值、各种粒料的筛分（主要检查所进料的颗粒级配的偏差情况）,0.5mm以下细土的塑性指数,小于0.075mm的颗粒含量应符合JTJ034-93中的要求,上述材料进场后的试验项目每2000m3做2个样品试验。3.4水:凡人或牲畜的饮用水均可用于水泥碎石的施工。3.5各种材料分别堆放,不得混杂、积水。4.混合料的组成设计4.1根据图纸的配合比，取料进行混合，混合后烘干进行筛分，筛分结果与图纸有出入，可进行小范围的调试。4.2调试结束后，混料里加水泥进行拌合，拌合后进行压试件，尺寸是75mm*75mm*150mm。试件必须在规定的温度（20±2。0保湿养生6天,浸水养生1天后进行无侧限抗压强度,计算试验结果的平均值、偏差系数,并计算RX（1-1.645Cv）是否大于Rd（设计强度）4.3控制水泥质量，在保证强度的情况下，应适当降低水泥稳定碎石混合料的水泥用量，以确保减少裂缝的发生。5.水泥稳定基层混合料的生产及运输水泥稳定碎石均采用集中拌合，正式拌制混合料前，必须要先调试所用的设备，使混合料的颗粒组成和含水量都达到规定的要求。集中拌合应符合下列要求：5.1、拌合站应采用具有自动计量系统的设备，计量精度要符合设计要求，且拌合前要对计量系统仔细进行标定，使其精度满足要求，确...
