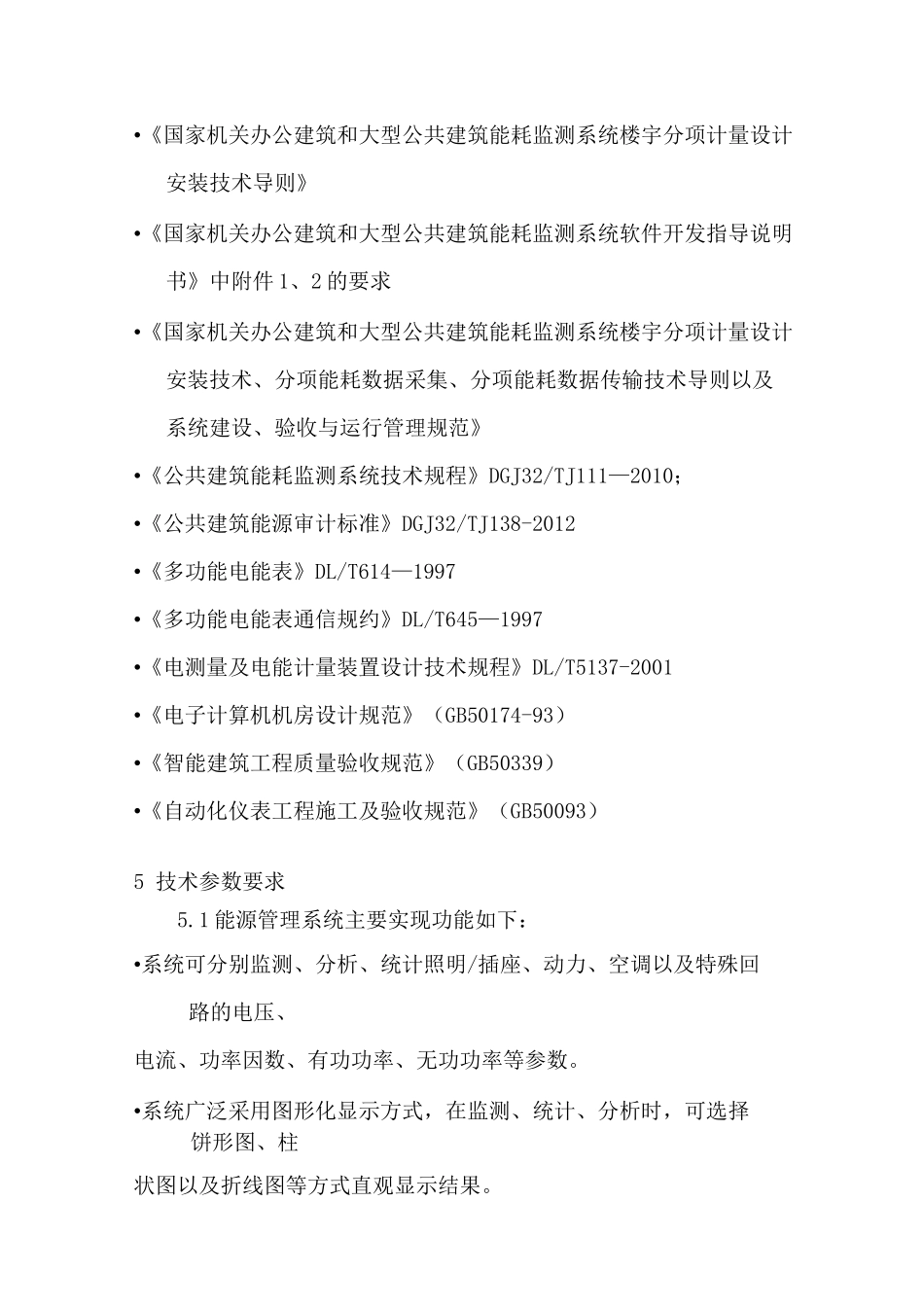

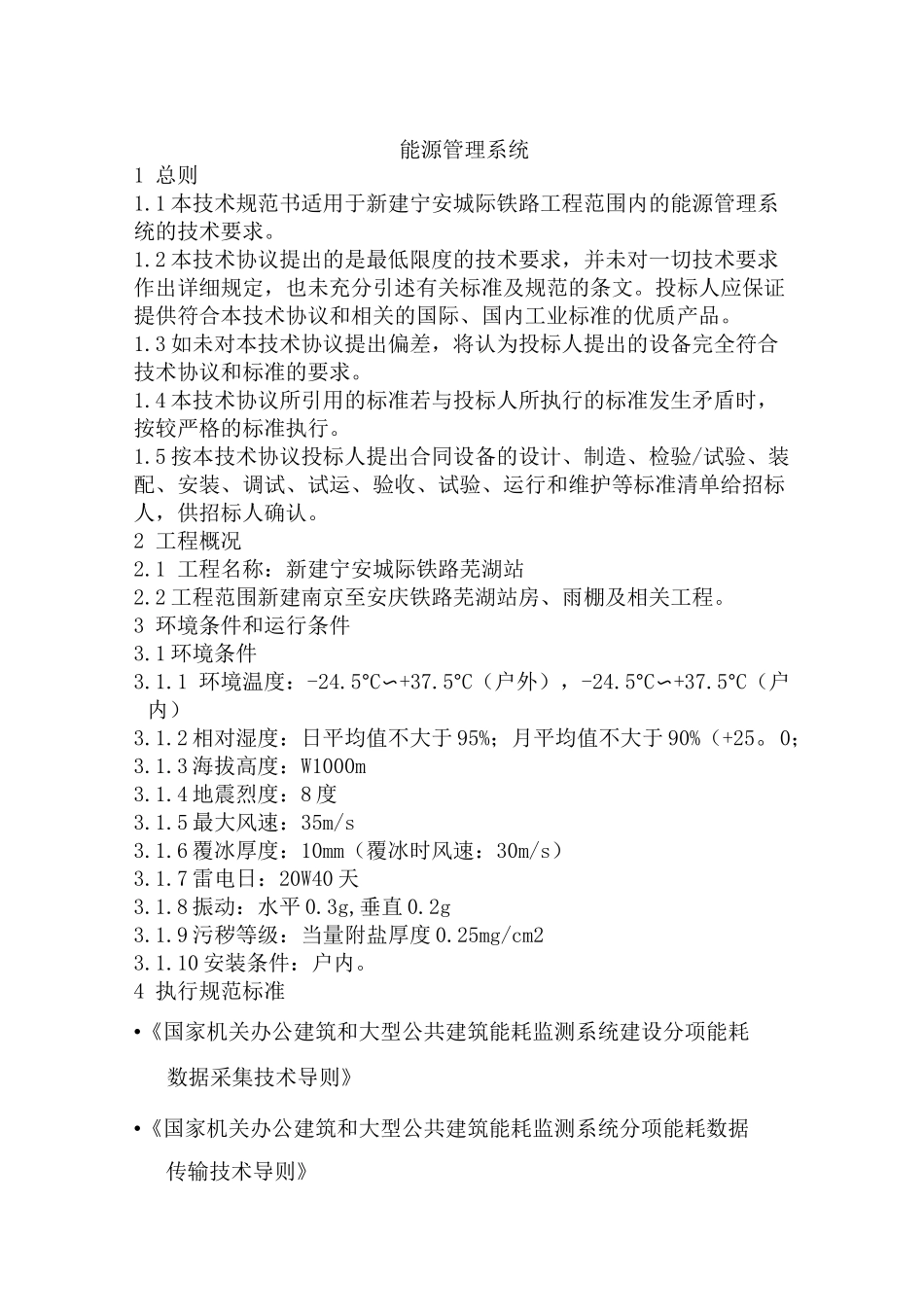

能源管理系统1总则1.1本技术规范书适用于新建宁安城际铁路工程范围内的能源管理系统的技术要求。1.2本技术协议提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。投标人应保证提供符合本技术协议和相关的国际、国内工业标准的优质产品。1.3如未对本技术协议提出偏差，将认为投标人提出的设备完全符合技术协议和标准的要求。1.4本技术协议所引用的标准若与投标人所执行的标准发生矛盾时，按较严格的标准执行。1.5按本技术协议投标人提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标人，供招标人确认。2工程概况2.1工程名称：新建宁安城际铁路芜湖站2.2工程范围新建南京至安庆铁路芜湖站房、雨棚及相关工程。3环境条件和运行条件3.1环境条件3.1.1环境温度：-24.5°C〜+37.5°C（户外），-24.5°C〜+37.5°C（户内）3.1.2相对湿度：日平均值不大于95%；月平均值不大于90%（+25。0；3.1.3海拔高度：W1000m3.1.4地震烈度：8度3.1.5最大风速：35m/s3.1.6覆冰厚度：10mm（覆冰时风速：30m/s）3.1.7雷电日：20W40天3.1.8振动：水平0.3g,垂直0.2g3.1.9污秽等级：当量附盐厚度0.25mg/cm23.1.10安装条件：户内。4执行规范标准•《国家机关办公建筑和大型公共建筑能耗监测系统建设分项能耗数据采集技术导则》•《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》•《国家机关办公建筑和大型公共建筑能耗监测系统楼宇分项计量设计安装技术导则》•《国家机关办公建筑和大型公共建筑能耗监测系统软件开发指导说明书》中附件1、2的要求•《国家机关办公建筑和大型公共建筑能耗监测系统楼宇分项计量设计安装技术、分项能耗数据采集、分项能耗数据传输技术导则以及系统建设、验收与运行管理规范》•《公共建筑能耗监测系统技术规程》DGJ32/TJ111—2010；•《公共建筑能源审计标准》DGJ32/TJ138-2012•《多功能电能表》DL/T614—1997•《多功能电能表通信规约》DL/T645—1997•《电测量及电能计量装置设计技术规程》DL/T5137-2001•《电子计算机机房设计规范》（GB50174-93）•《智能建筑工程质量验收规范》（GB50339）•《自动化仪表工程施工及验收规范》（GB50093）5技术参数要求5.1能源管理系统主要实现功能如下：•系统可分别监测、分析、统计照明/插座、动力、空调以及特殊回路的电压、电流、功率因数、有功功率、无功功率等参数。•系统广泛采用图形化显示方式，在监测、统计、分析时，可选择饼形图、柱状图以及折线图等方式直观显示结果。•系统实时采集水、电、燃气等各种能耗数据。•系统实时监测供电回路的电压、电流、功率、频率、功率因数以及用电量等参数。•系统自动采集各分类分项能耗数据，并自动存储于数据库。•系统采用了拥有自主知识产权的核心监测设备“数据采集器”•系统具备完善的查询、检索功能，查询检索条件可选。•系统具备完善的统计分析功能，可对分类分项能耗数据进行统计分析。•系统具备完善的报表生成及打印功能，可按不同的条件生成各种监测报表。•系统对计量数据可采用能耗量/Y&M2以及能耗量/Y&P的指标衡量能耗。•系统实时监控所有设备（计量表计、数据采集器、网络状态）的运行状况。•系统可对各种计量表计、数据采集器、网络参数、建筑状况以及人员进行配置。•系统自动生成上报数据，可根据上一级数据中心的要求自动完成数据的上传。•系统提供0PC接口，可对消防系统进行联动，当系统接收到消防的告警信号时，可控制仪表的继电器动作，切断仪表所在回路的电源，预防电气火灾。•系统支持电量预付费及峰谷计费方式，计费价格可以设置为单一定价，或者峰谷电价、阶梯水价，并自动计算出应缴水、电费，同时记录交费信息，还能够对相应的收费信息进行添加、修改、删除、统计等操作。5.2主要设备参数三相电度表：可实现高精度的测量、计量、需量统计、事件记录、实时运行状态查询、分时预付费等功能，可满足测量、计费等应用。仪表可以进行双向有功电度、无功电度的能量累计，精度符合IEC62053-220.5S级。能够提供关口级别计量数据...
