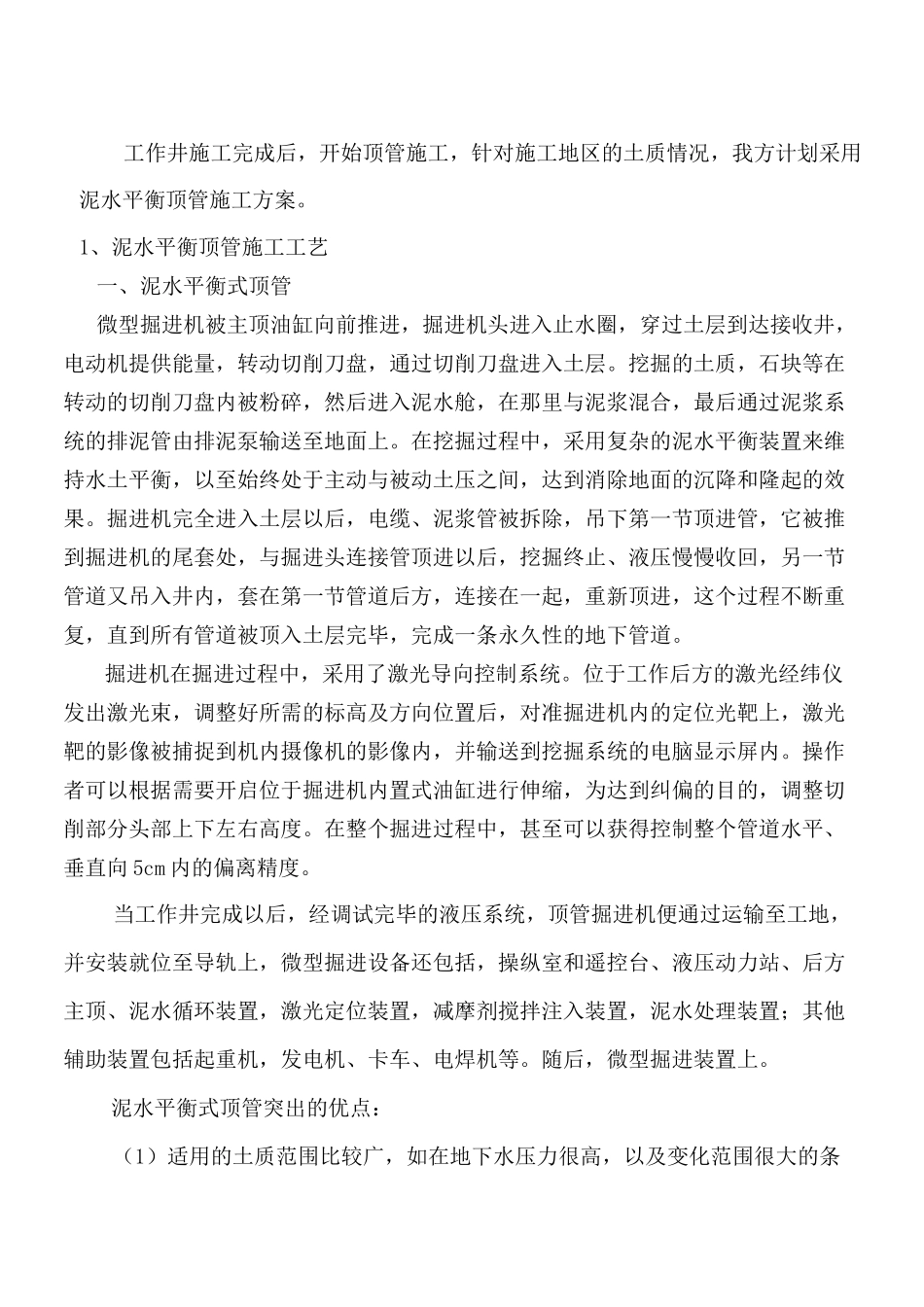

工作井施工完成后，开始顶管施工，针对施工地区的土质情况，我方计划采用泥水平衡顶管施工方案。1、泥水平衡顶管施工工艺一、泥水平衡式顶管微型掘进机被主顶油缸向前推进，掘进机头进入止水圈，穿过土层到达接收井，电动机提供能量，转动切削刀盘，通过切削刀盘进入土层。挖掘的土质，石块等在转动的切削刀盘内被粉碎，然后进入泥水舱，在那里与泥浆混合，最后通过泥浆系统的排泥管由排泥泵输送至地面上。在挖掘过程中，采用复杂的泥水平衡装置来维持水土平衡，以至始终处于主动与被动土压之间，达到消除地面的沉降和隆起的效果。掘进机完全进入土层以后，电缆、泥浆管被拆除，吊下第一节顶进管，它被推到掘进机的尾套处，与掘进头连接管顶进以后，挖掘终止、液压慢慢收回，另一节管道又吊入井内，套在第一节管道后方，连接在一起，重新顶进，这个过程不断重复，直到所有管道被顶入土层完毕，完成一条永久性的地下管道。掘进机在掘进过程中，采用了激光导向控制系统。位于工作后方的激光经纬仪发出激光束，调整好所需的标高及方向位置后，对准掘进机内的定位光靶上，激光靶的影像被捕捉到机内摄像机的影像内，并输送到挖掘系统的电脑显示屏内。操作者可以根据需要开启位于掘进机内置式油缸进行伸缩，为达到纠偏的目的，调整切削部分头部上下左右高度。在整个掘进过程中，甚至可以获得控制整个管道水平、垂直向5cm内的偏离精度。当工作井完成以后，经调试完毕的液压系统，顶管掘进机便通过运输至工地，并安装就位至导轨上，微型掘进设备还包括，操纵室和遥控台、液压动力站、后方主顶、泥水循环装置，激光定位装置，减摩剂搅拌注入装置，泥水处理装置；其他辅助装置包括起重机，发电机、卡车、电焊机等。随后，微型掘进装置上。泥水平衡式顶管突出的优点：（1）适用的土质范围比较广，如在地下水压力很高，以及变化范围很大的条件下，它都适用。放样、j进场设还需铺毛渣石的场平。现场设备摆放空封顶管机区域。主顶推弃土（2）可有效地保持挖掘面的稳定，对所顶管子周围的土体扰动比较小，因而由顶管引起的地面沉降较小。（3）与其他类型的顶管比较，泥水顶管施工时的总推力比较小，尤其在粘土层这种表现得更为突出，所以特别适用于长距离顶管。（4）工作坑内的作业环境较好，作业比较安全，由于它采用泥水管道，输送弃三、地面准备工作①在顶管顶进施工前，按要求进管井工用电，用水，通道，排水及照明等设备的安装。施工用电每台套采用150KW的发电机组。水需从外拖运，要修进场简易便车道，保证施工管材料、设备及机淇'间至少需长45米,宽55米的平整,知顶管机四哄7进洞密封器②施工材料，设备及机具必须备齐，以满足本工程的施工要求。管节等准备要有足够的余量（30〜40m）③井上，井下建立测量控制网，机头经复核报验监理认可。三、井下准备工作及井内布置饥为r血工作井井内布置主要是后靠背、顶导轨土主顶油泥水鋼泵动力站、钢制扶梯等。顶管基座为钢结构预制构件，顶管基座位置按管道设计轴线准确进行放样，安装时按照测量放样的基线，吊入井下就位安装固定。基座上的导轨按照顶管设计轴线并按实测洞门中心居中放置，并设置支撑加固，保证基座稳定不变形。土，不存在吊土，搬运等危险的作业。测量引点丄—作井施铁2—油放样緝井下油缸机架、测量系统、5正水圈等设备安装一地面辅助设施安装一顶管—导轨背—就位水激板光经—管道装—掘进进出工作坑『正常顶进一顶管机进接收坑，如下图所示。'乂吕四、技术交底，岗位培训在顶管施工前，对参加施工的全体人员分阶段进行详细的技术交底，对各技术工种进行岗位培训，经考核合格后，才能上岗。3、后座墙后座墙是顶进管道时为千斤顶提供反作用力的一种结构，有时也称为后座、后背或者后背墙等。在施工中，要求后座墙必须保持稳定，一旦后座墙遭到破坏，顶进工程就要停顿。后座墙设计要通过详细计算，其重要程度不亚于顶进力的预测计算。1．后座墙主要有功能是在顶进过程自始至终地承担主顶工作站顶管前进时的后坐力。后座墙的最低强度应保证在设计顶进力的作用下不被破坏，要求其本身的压缩回弹量为最小，以利于充分发挥主顶工作站的...
