无线系统测试方案VIP免费

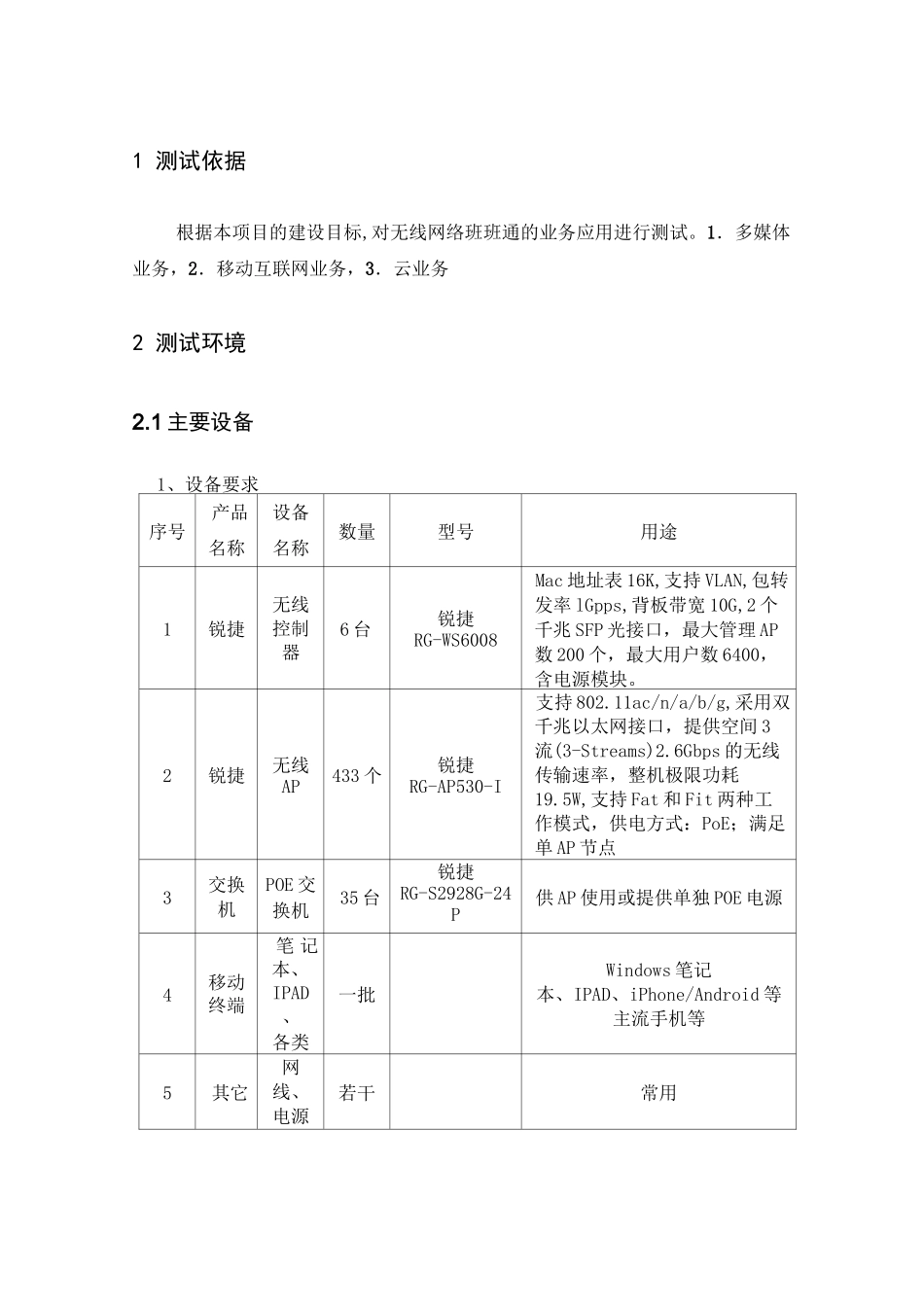

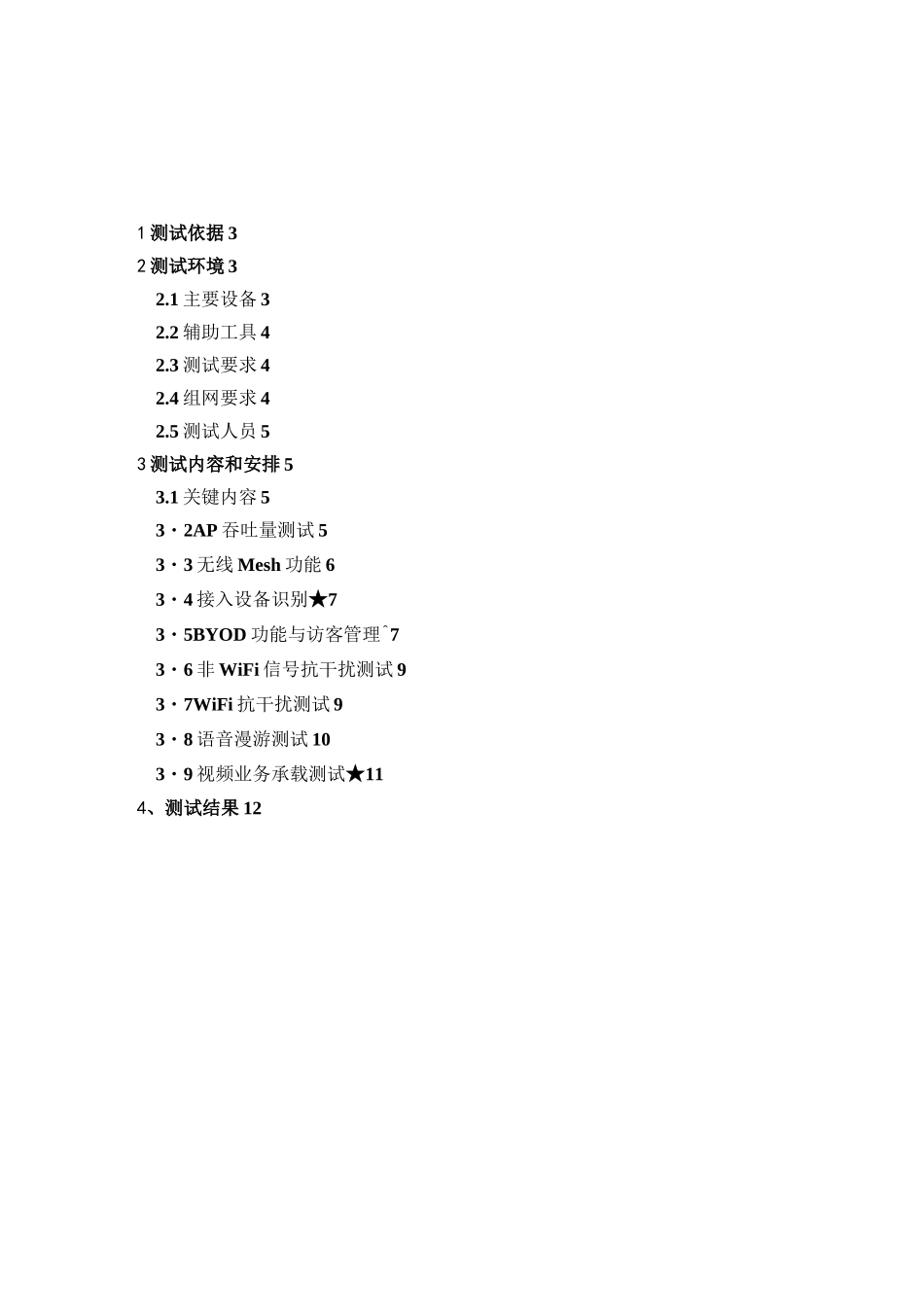

海淀区中小学智慧校园无线网络班班通达标一期工程项目第五包测试方案北京金山顶尖科技股份有限公司二O二二年四月1测试依据32测试环境32.1主要设备32.2辅助工具42.3测试要求42.4组网要求42.5测试人员53测试内容和安排53.1关键内容53・2AP吞吐量测试53・3无线Mesh功能63・4接入设备识别★73・5BYOD功能与访客管理^73・6非WiFi信号抗干扰测试93・7WiFi抗干扰测试93・8语音漫游测试103・9视频业务承载测试★114、测试结果121测试依据根据本项目的建设目标,对无线网络班班通的业务应用进行测试。1．多媒体业务，2．移动互联网业务，3．云业务2测试环境2.1主要设备1、设备要求序号产品名称设备名称数量型号用途1锐捷无线控制器6台锐捷RG-WS6008Mac地址表16K,支持VLAN,包转发率lGpps,背板带宽10G,2个千兆SFP光接口，最大管理AP数200个，最大用户数6400，含电源模块。2锐捷无线AP433个锐捷RG-AP530-I支持802.11ac/n/a/b/g,采用双千兆以太网接口，提供空间3流(3-Streams)2.6Gbps的无线传输速率，整机极限功耗19.5W,支持Fat和Fit两种工作模式，供电方式：PoE；满足单AP节点60个终端同时接入；3交换机POE交换机35台锐捷RG-S2928G-24P供AP使用或提供单独POE电源4移动终端笔记本、IPAD、各类一批Windows笔记本、IPAD、iPhone/Android等主流手机等5其它网线、电源排插若干常用2.2辅助工具序号测试工具名称用途备注1XirrusWiFiInspector或Inssider或Netstumbler等信号强度，信道、MAC地址识别测试软件用其中一项或多项2Ixchariot吞吐量测试软件测试AP3NetworkAssistantFlukeEtherScopeSeriesII链路性能设备协助测试网络链路性能4测试干扰设备微波炉测试非WiFi的抗干扰能力5干扰AP作为干扰AP，测试WiFi信号的抗干扰能力H3CAP1台或提供其它品牌AP6各相关测试服务器模拟各应用服务器最好曾经测试使用过2.3测试要求1、测试要求随机抽取普通教室、专业教室、会议室进行。2、测试位置：各校现场。2.4组网要求1、要求(1)AP测试时放置位置有较大空间(两个AP距离为15米或以上)；(2)AC能接通模拟测试服务器(如AD域服务器)或其它模拟测试设备,并提供正常网络连接；(3)测试点时需经过玻璃墙、砖墙等环境，以实际环境为准。2、组网示意图：根据具体实际测试内容调整结构。测试PC22.5测试人员现场参与测试人员有：海淀区信息中心领导、校方负责信息化领导、监理工程师、项目经理、测试工程师、临时访问人员。3测试内容和安排3.1关键内容本次主要测试或对比如下关键技术内容：■无线吞吐量■抗干扰能力■终端的识别率及BYOD功能■视频压力承载能力■漫游语音通话质量3・2AP吞吐量测试测试内容AP吞吐量测试（2X2MIMO）测试方法在冋一个位置和环境下，横向对比各品牌AP的吞吐量，分别选择可视点2个，距离AP分别是10米及20米，分别选择3个不可视的测试点，分别是隔堵墙，隔堵玻璃，个承重柱的阻档，测试终端距离AP控制大25米以内，合计选取5个测试点。测试组网Eilrli训)),AC创1测试步骤1.AP通过交换机与AC连接；配置AP与AC正常工作。2.使PC1关联到无线网络。3•使用性能测试软件工具Chariot测试PC1与PC2之间的吞吐量。4.不冋变换位置重复第3点，记录下行吞吐量的测试结果。5.每次测试吞吐时的测试脚本的吞吐量时间是2分钟。预期效果在相冋位置，测试吞吐量情况，越咼性能越强。测试结果测试人员测试时间年月日3.3无线Mesh功能测试内容测试无线局域网的网状组网功能测试目的检验无线AP对无线Mesh支持能力与效果，以满足无法布线或困难布线的区域，可以使用Mesh功能来完善。测试组网詔S川d丿"'PlPC1[*2心型也FC2测试步骤1.将AP设置为MESHAP，API为rootAP,AP2作为Mesh节点。2.无线用户分别通过API,AP2接入网络。3.检查无线控制器管理界面上的Mesh拓扑信息和用户关联信息。预期效果1.步骤2,无线用户应该在两个AP都可以正常接入无线网络。2.步骤3,无线控制器的管理界面上应该能够显示每个AP的角色：rootAP或者是Mesh节点，如果是Mesh节点应该能够显示距离rootAP的跳数。3.了解设备支持最大的Mesh跳数，至少需要支持4跳以上。测试结果测试人员测试时间年月日3.4接入设备识别测试内容接入设备类型识别策略测试目的1.检验无线...
