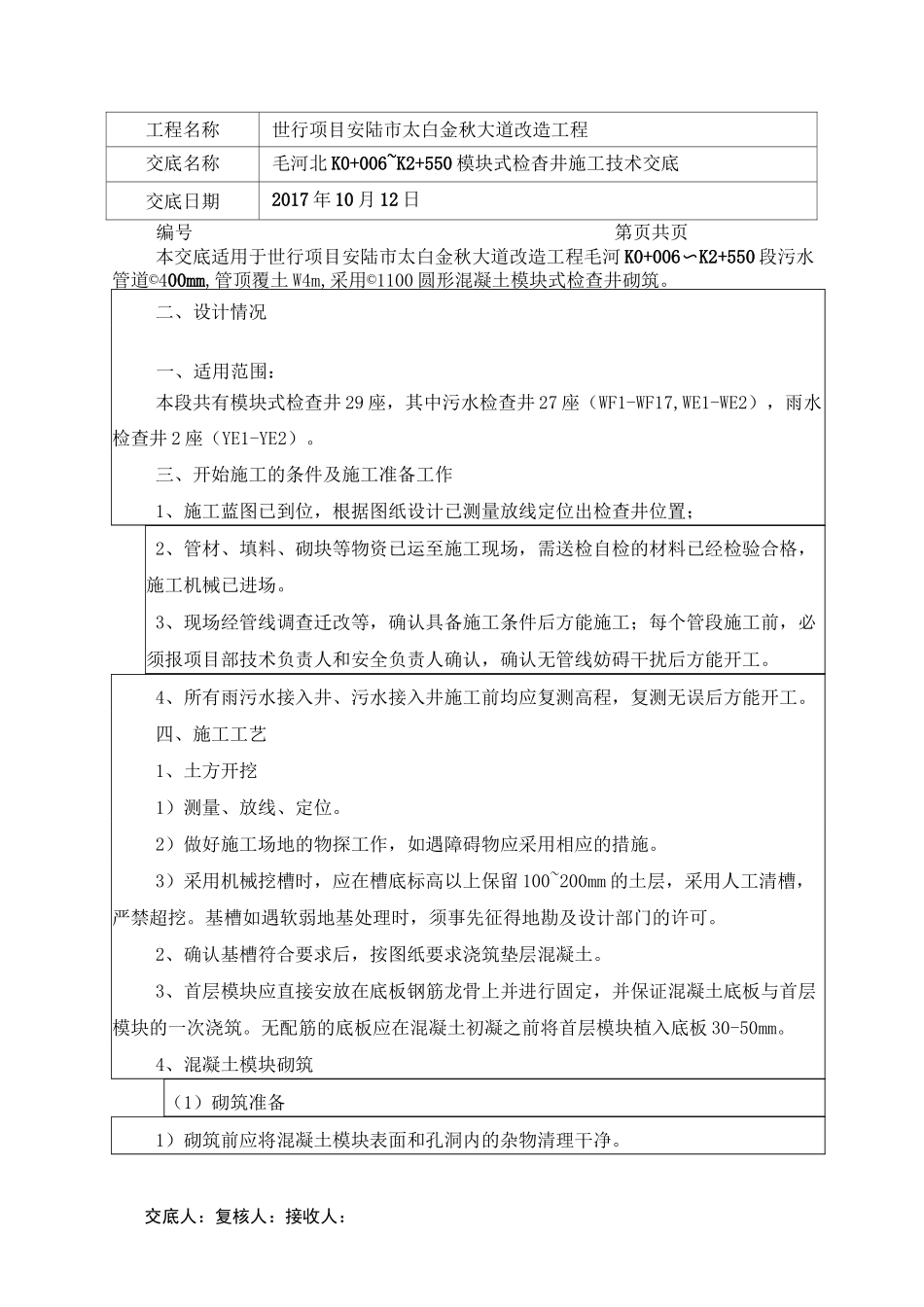

交底人：复核人：接收人：工程名称世行项目安陆市太白金秋大道改造工程交底名称毛河北K0+006~K2+550模块式检杳井施工技术交底交底日期2017年10月12日本交底适用于世行项目安陆市太白金秋大道改造工程毛河K0+006〜K2+550段污水管道©400mm,管顶覆土W4m,采用©1100圆形混凝土模块式检查井砌筑。二、设计情况本段共有模块式检查井29座，其中污水检查井27座（WF1-WF17,WE1-WE2），雨水检查井2座（YE1-YE2）。三、开始施工的条件及施工准备工作1、施工蓝图已到位，根据图纸设计已测量放线定位出检查井位置；2、管材、填料、砌块等物资已运至施工现场，需送检自检的材料已经检验合格，施工机械已进场。3、现场经管线调查迁改等，确认具备施工条件后方能施工；每个管段施工前，必须报项目部技术负责人和安全负责人确认，确认无管线妨碍干扰后方能开工。4、所有雨污水接入井、污水接入井施工前均应复测高程，复测无误后方能开工。四、施工工艺1、土方开挖1）测量、放线、定位。2）做好施工场地的物探工作，如遇障碍物应采用相应的措施。3）采用机械挖槽时，应在槽底标高以上保留100~200mm的土层，采用人工清槽，严禁超挖。基槽如遇软弱地基处理时，须事先征得地勘及设计部门的许可。2、确认基槽符合要求后，按图纸要求浇筑垫层混凝土。3、首层模块应直接安放在底板钢筋龙骨上并进行固定，并保证混凝土底板与首层模块的一次浇筑。无配筋的底板应在混凝土初凝之前将首层模块植入底板30-50mm。4、混凝土模块砌筑（1）砌筑准备1）砌筑前应将混凝土模块表面和孔洞内的杂物清理干净。编号第页共页一、适用范围：交底人：复核人：接收人：工程名称世行项目安陆市太白金秋大道改造工程交底名称毛河北K0+006〜K2+550模块式检杳井施工技术交底交底日期2017年10月12日2）气候炎热干燥时，砌筑前宜对混凝土模块应进行喷水湿润。（2）砌筑1）干码砌筑的各类型构造物，每砌筑五层应修正正累计误差，一次码砌高度应控制在1.0m以内。2）砂浆砌筑应分层进行，铺浆宜使用专用工具均匀铺浆，应避免砂浆落入孔内。3）混凝土直墙模块、弧形模块上下层应错缝对孔砌筑；混凝土轴头模块对缝对孔砌筑。4）采用不低于M7.5的1:2防水砂浆抹面，雨水检查井进行内抹面，污水检查井内外均需要抹面，抹面砂浆厚度为20mm。5）混凝土模块砌筑后如出现扰动错位，应重新砌筑。（3）选用与混凝土模块相匹配的球墨铸铁踏步，踏步应随砌随安装，并做临时固定，灌孔混凝土未达到设计强度不得踩踏。（4）在混凝土灌孔之前需做必要的临时支撑与紧固。1）混凝土弧形模块砌筑圆形构造物，应在混凝土灌孔之前，将构筑物的最上层模块用紧固工具紧固，方可进行混凝土灌孔施工。2）混凝土轴头模块砌筑圆形构筑物，应在混凝土灌孔之前，使用木方竖向紧贴构筑物外壁间距约600mm，在环向用紧固工具紧固，方可进行混凝土灌孔施工。3）混凝土直墙模块砌筑矩形构筑物，应在混凝土灌孔之前，对构筑物的角部及相关部位采用直护措施，方可进行混凝土灌孔施工。（5）钢筋设置、连接方式、锚固或搭接长度按图纸要求施工。（6）灌孔与振捣及盖板1）灌孔前应检查、清除模块孔内的落地灰或杂物等，一定要保证孔底干净、孔道通畅；灌孔应在砌筑砂浆强度达到1.0MPa以上时方可进行（干码施工除外）。2）一次灌注高度一般不大于4.0m。3）灌孔混凝土必须按连续灌筑、分层捣实的原则进行施工，分层高度控制在300-500mm一次灌筑完成，不宜留施工缝。交底人：复核人：接收人：工程名称世行项目安陆市太白金秋大道改造工程交底名称毛河北K0+006〜K2+550模块式检杳井施工技术交底交底日期2017年10月12日4）振捣棒插入混凝土中上下移动振捣，直至无上升气泡时为最佳。振捣时，宜隔孔插振，不得漏振、过振。5）严禁在混凝土模块砌筑上留设脚手架孔。6）混凝土预制盖板的安装需符合设计要求及相关的施工验收规范。盖板、井盖安装时加1:2防水水泥砂浆座浆及摸三角灰，井盖顶面标高要求与铺装路面平，设于非铺装地面时顶面应高出地面50mm。流水槽：当采用砖砌筑时，表面应用砂浆分层压实抹光，以保证流水槽平顺。流槽用砖砌筑，雨水井流水槽高度为小管径的1/2，污水井流水...
