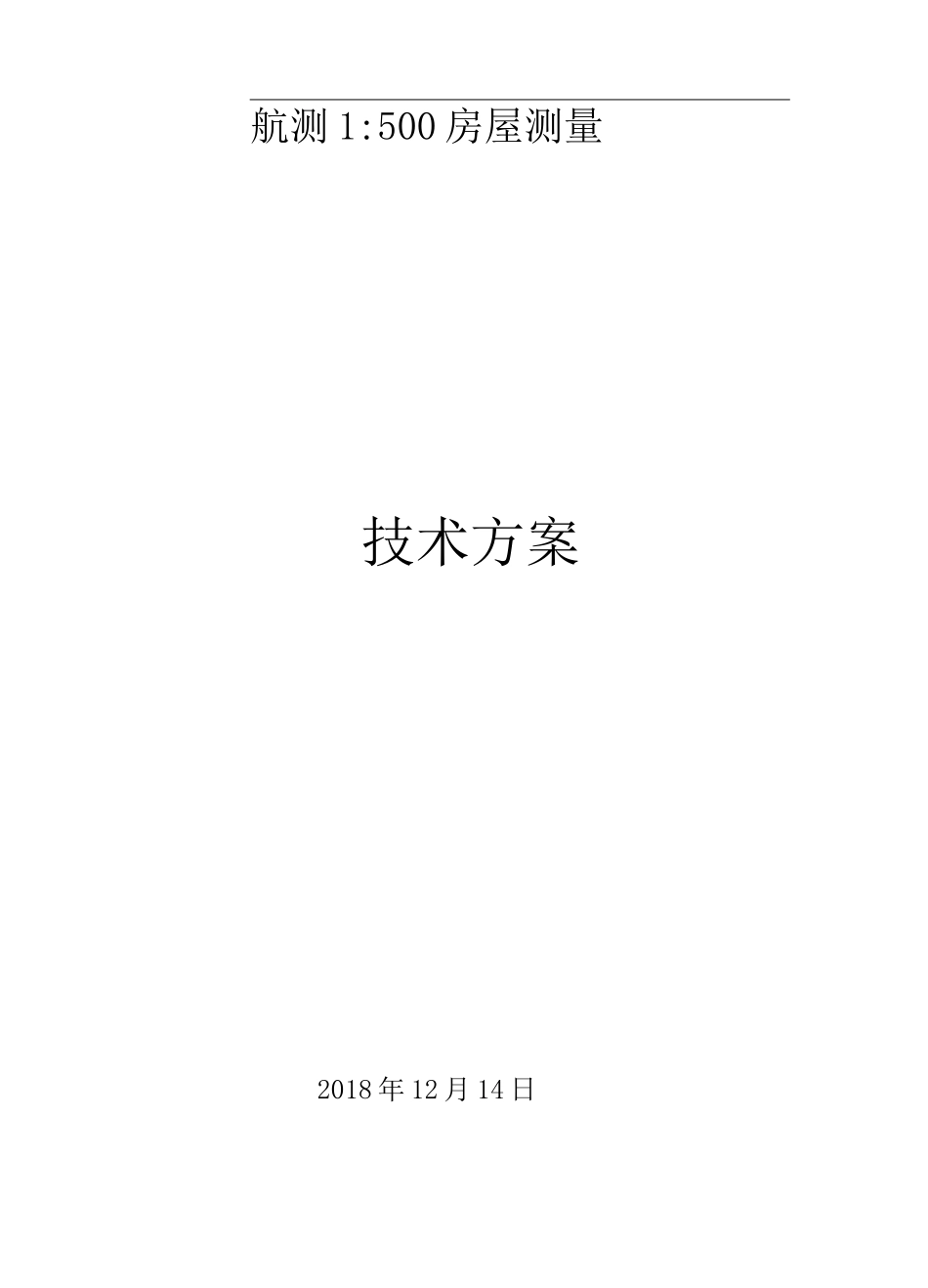

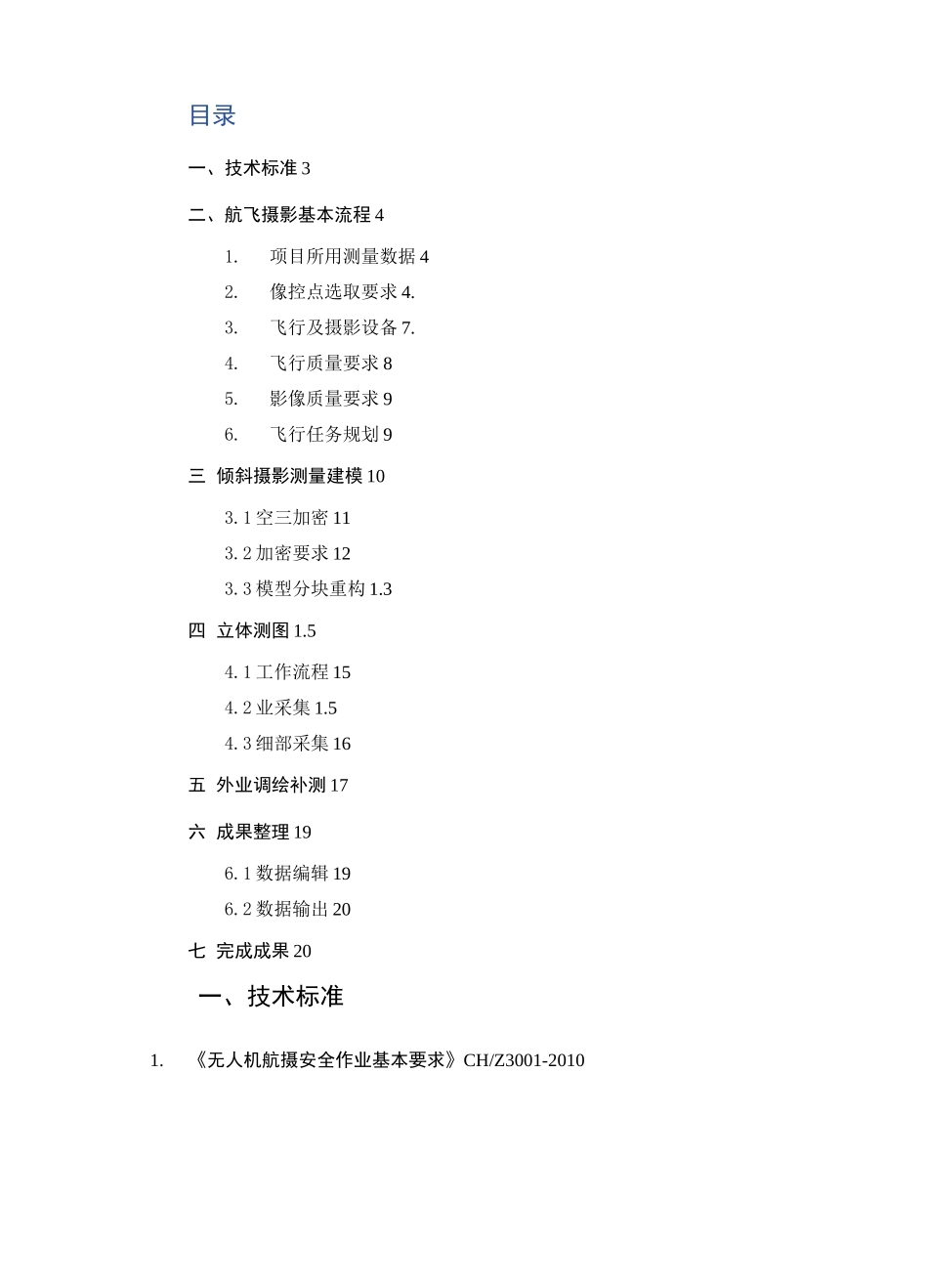

航测1:500房屋测量技术方案2018年12月14日目录一、技术标准3二、航飞摄影基本流程41.项目所用测量数据42.像控点选取要求4.3.飞行及摄影设备7.4.飞行质量要求85.影像质量要求96.飞行任务规划9三倾斜摄影测量建模103.1空三加密113.2加密要求123.3模型分块重构1.3四立体测图1.54.1工作流程154.2业采集1.54.3细部采集16五外业调绘补测17六成果整理196.1数据编辑196.2数据输出20七完成成果20一、技术标准1.《无人机航摄安全作业基本要求》CH/Z3001-20102.《无人机航摄系统技术要求》CH/Z3002-20103.《低空数子航空摄影测量业规》CH/Z3003-20104.《低空数字航空摄影规》CH/Z3005-20105.《数字航摄仪检定规程》CH/Z8021-20106.《全球定位系统(GPS)测量规》(GBT18314-2009);7.GB/T20257.1-2007《国家基本比例尺地图图式第1部分:1:5001:10001:2000地形图图式》8.《1：5001：10001:2000地形图图式》GBT20257.1-2007)9.《数字测绘产品检查验收规定和质量评定》GB/T18316-2001);10.《1:5001：10001：2000比例尺地形图航空摄影规》(GB/T15967-2008);11.本项目技术设计书二、航飞摄影基本流程1.项目所用测量数据1、项目测区有高等级平面控制点5个以上（含五个），用于精度控制。2、坐标系统：平面坐标系统采用2000国家坐标系，中央子午线117度，投影面为参考椭球面。3、高程系统：采用1985国家高程基准。2.像控点选取要求1）在选择像控点时，应充分考虑布点要求，将像控点的布设与布点方案结合在一起，选择地形测量对天通视良好且可以明确辨认的地物点和目标点；2）布设的标志应对空视角好，避免被建筑物、树木等地物遮挡；黑白反差不大，地物有阴影以及某些弧形地物不应作为控制点点位目标；3）航摄相片控制点的选取还需满足以下几个标准：①像控点应尽量布设在航向旁向重叠的公共区域使控制点能够公用；②控制点应选在旁向重叠中线附近，离开中线的距离不应大于3cm，当旁向重叠过大或过小而不能满足要求时，应分别布点；4）控制点距相片边缘不小于1.5cm,距相片的各类标志不小于1mm；5）位于自由图边的控制点，应布设在图廓线外（如图1）：图1像控点布设方案基本图式6）像控点样式图2像片像控点样式7）像控点测量1.测量采用GPS,其标称精度满足以下要求:水平标称精度：土10mm+2ppm;垂直标称精度：土20mm+2ppm;2.像控点测量GPS测量时，观测时间应超过15秒，每点观测两回，观测值应在得到RTK固定解且收敛稳定后开始记录，测回间的平面坐标分量较差不应大于2cm,垂直坐标分量较差不应大于3cm。两测回结果取平均值作为该像控点测量最终成果。像控点测量的平面坐标和高程记录至0.001m.（现场测量如图3）图3现场像控点示例3.飞行及摄影设备飞行器：大疆经纬M600Pro图4飞行器产品图示摄影设备：五目相机图5五目相机图示4.飞行质量要求（1）倾斜影像的产品规格满足以下要求指标参数地面分辨率<0.02m飞行高度80m-100m飞行平台无人机倾斜摄影相机QX1等定姿定位测量仪POS系统2）相片重叠度应满足以下要求：a）航向重叠度一般应为60%—80%，最小不应小于53%；b）旁向重叠度一般应为60%—80%，最小不应小于60%。（3）航向覆盖超出摄区边界线应不少于两条基线。旁向覆盖超出摄区边界线一般应不少于像幅的50%；在便于施测像片控制点及不影响业正常加密时，旁向覆盖超出摄区边界线应不少于像幅的30%。（4）同一航线上相邻像片的航高差不应大于30m，最大航高与最小航高之差不应大于50m,实际航高与设计航高之差不应大于50m。（5）航摄中出现的相对漏洞和绝对漏洞均应及时补摄，应采用前一次航摄飞行的数码相机补摄,补摄航线的两端应超出漏洞之外两条基线。图6重叠影像图5.影像质量要求影像质量应满足以下要求：a）影像应清晰，层次丰富，反差适中，色调柔和；应能辨认出与地面分辨率相适应的细小地物影像，能够建立清晰的立体模型。b）影像上不应有云、云影、烟、大面积反光、污点等缺陷。虽然存在少量缺陷，但不影响立体模型的连接和测绘，可以用于测制线划图。c）确保因飞机低速的影响，在曝光瞬间造成的像点位移一般不应大于一个像素，最大不应大于1.5个像素。d）拼接影像应无明显模糊、重影和错位现象。6.飞行任...
