干作业成孔砼灌注桩施工方案VIP免费

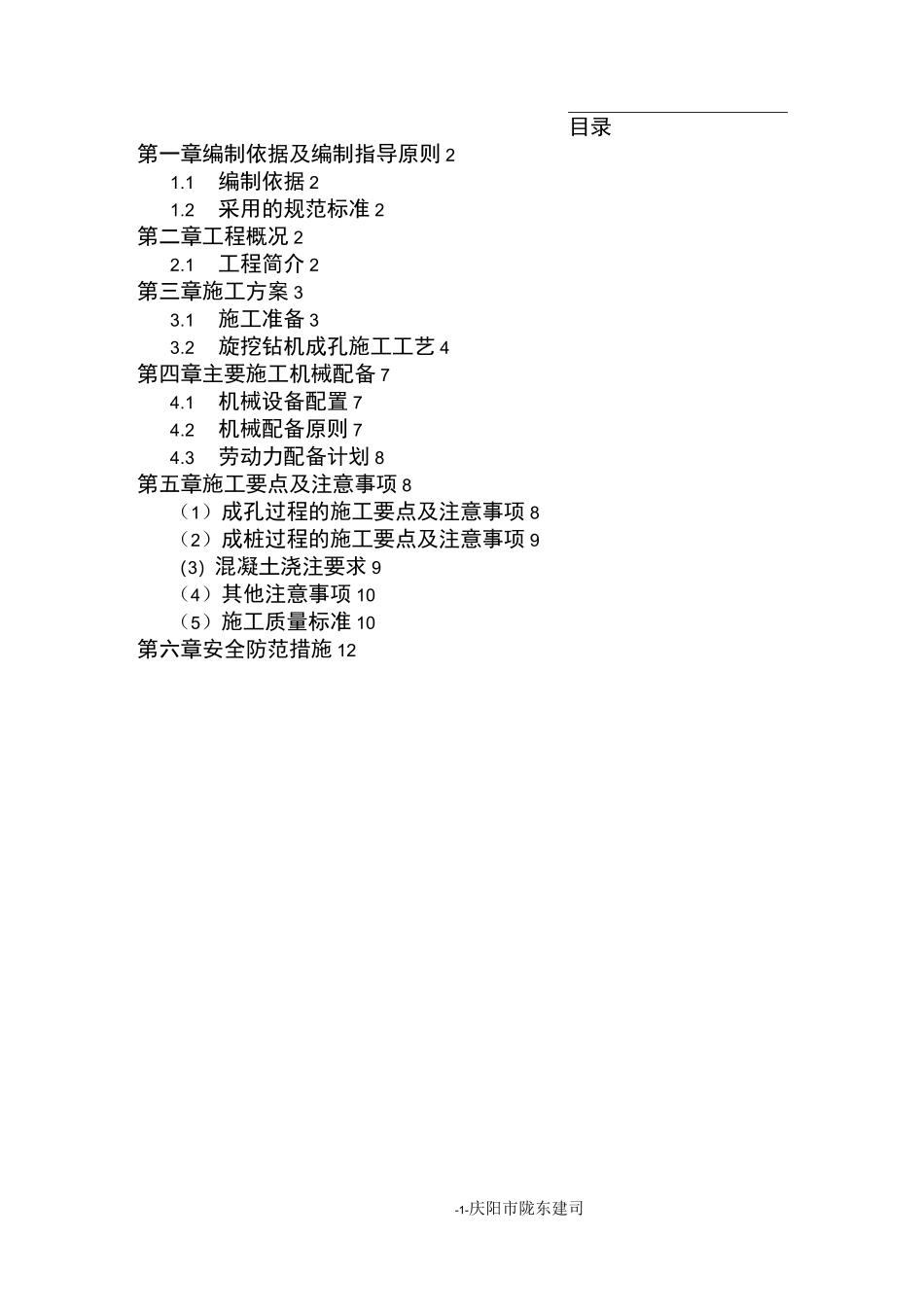

-1-庆阳市陇东建司目录第一章编制依据及编制指导原则21.1编制依据21.2采用的规范标准2第二章工程概况22.1工程简介2第三章施工方案33.1施工准备33.2旋挖钻机成孔施工工艺4第四章主要施工机械配备74.1机械设备配置74.2机械配备原则74.3劳动力配备计划8第五章施工要点及注意事项8（1）成孔过程的施工要点及注意事项8（2）成桩过程的施工要点及注意事项9（3）混凝土浇注要求9（4）其他注意事项10（5）施工质量标准10第六章安全防范措施12金都宁苑住宅小区一期6#楼混凝土灌注桩施工方案-2-庆阳市陇东建司-3-庆阳市陇东建司第一章编制依据及编制指导原则1.1编制依据(1)《金都宁苑住宅小区6#楼桩基施工图》。(2)《金都宁苑住宅小区6#楼岩土工程勘察报告》。(3)本工程施工现场踏勘的情况，工程施工现场的地质资料。1.2采用的规范标准《建筑施工组织设计规范》(GB/T50502-2014)；《工程测量规范》(GB50026-2015)；《混凝土结构设计规范》(GB50010-2010)；《混凝土外加剂应用技术规范》(GB50119-2013)；《建筑地基基础工程施工质量验收规范》(GB50202-2018)；《混凝土结构工程施工质量验收规范》(GB50204-2015)；《建筑工程施工质量验收统一标准》(GB50300-2013)；《建筑施工安全检查标准》(JGJ59-2011)；《建筑施工现场环境与卫生标准》(JGJ146-2013)；《施工现场临时用电安全技术措施》(JGJ46-2012)；《建筑工程质量管理条例》。第二章工程概况2.1工程简介本工程桩基采用旋挖机械成孔钢筋混凝土灌注桩，桩径600mm,桩长为40m。6#楼139根，桩身混凝土强度等级为C30。2.1.1施工要求：1)严格按照国家相关规程、标准、施工技术要求及验收规范进行施工。施工期间如果有相关新标准、规程、规范出台，以新标准、规程、规范为准。2)严格按设计施工图进行施工，未经设计同意，不得擅自改变施工图。金都宁苑住宅小区一期6#楼混凝土灌注桩施工方案-4-庆阳市陇东建司3.1.3桩基工程施工流程（1）整体灌注桩施工前应先根据设计要求进行试桩施工，试桩完成后，经检测单位检测合格，方可全面施工。（2）试桩施工时，必须有检测单位出具的试桩设计说明，严格按照设计说明，确定好试桩、锚桩位置。当对试桩有特殊要求时，必须严格按照要求进行施工，不得随意更改，以防实验时损坏桩头。（3）桩孔成孔时，对于桩间距较小的桩位应隔桩成孔，以防砼浇筑时桩孔底部贯通，导致桩孔塌方。3.2旋挖钻机成孔施工工艺根据本区域土层状况结合设计要求和以往的施工经验，本工程的基础灌注桩应采用旋挖钻机械成孔。3.2.1工序桩孔定位f钻机就位f开钻至设计标高f下钢筋笼f下导管f浇混凝土（1）钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，旋挖钻机的自重较大，所以要求地耐力不小于120kPa,且钻机坐落的位置应平整,防止钻孔倾斜位移或发生安全事故。（2）钻孔：调直机架挺杆，对好桩位，开动机器钻进、出土，达到控制深度后停钻、提钻。（3）检查成孔质量：1）钻深测定。用测深绳（锤）或手提灯测量孔深及虚土厚度。虚土厚度等于钻孔深的差值。虚土厚度一般不应超过5cm。2）孔径控制。钻进遇有含石块较多的土层，或含水量较大的软塑粘土层时，必须防止钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。（4）孔底清渣。钻到预定的深度后，确保桩底沉渣清理干净。进钻过程中散落在-5-庆阳市陇东建司地面上的土，必须随时清除运走。清孔完毕后，对钻孔进行成孔检查，并通知监理验收。对桩孔的检测采用自制的锥状验孔器验孔。如发现成孔不直，孔径变小，断面变形等，应采取相应的处理措施（用钻头在变截面处反复扫孔，直至验孔器能下到桩底），成孔合格后（附钻孔成孔质量标准），监理工程师签认。（5）移动钻机到下一桩位。经过成孔检查后，应填好桩孔施工记录。砼班组在成孔结束后，要对孔口进行保护，并做好吊放钢筋笼、安装导管及灌注混凝土的施工准备工作，同时，安排挖掘机清除孔周围的泥土，清理后，吊车立即就位吊放钢筋笼。3.2.2放置钢筋笼钢筋笼制作应符合设计要求，保护层厚度为5.0cm在钢筋笼外周同一平面每隔3m对称设置3根定位钢筋“耳朵”来确保钢筋笼居中。吊放钢筋笼要多点起吊，使钢筋...
