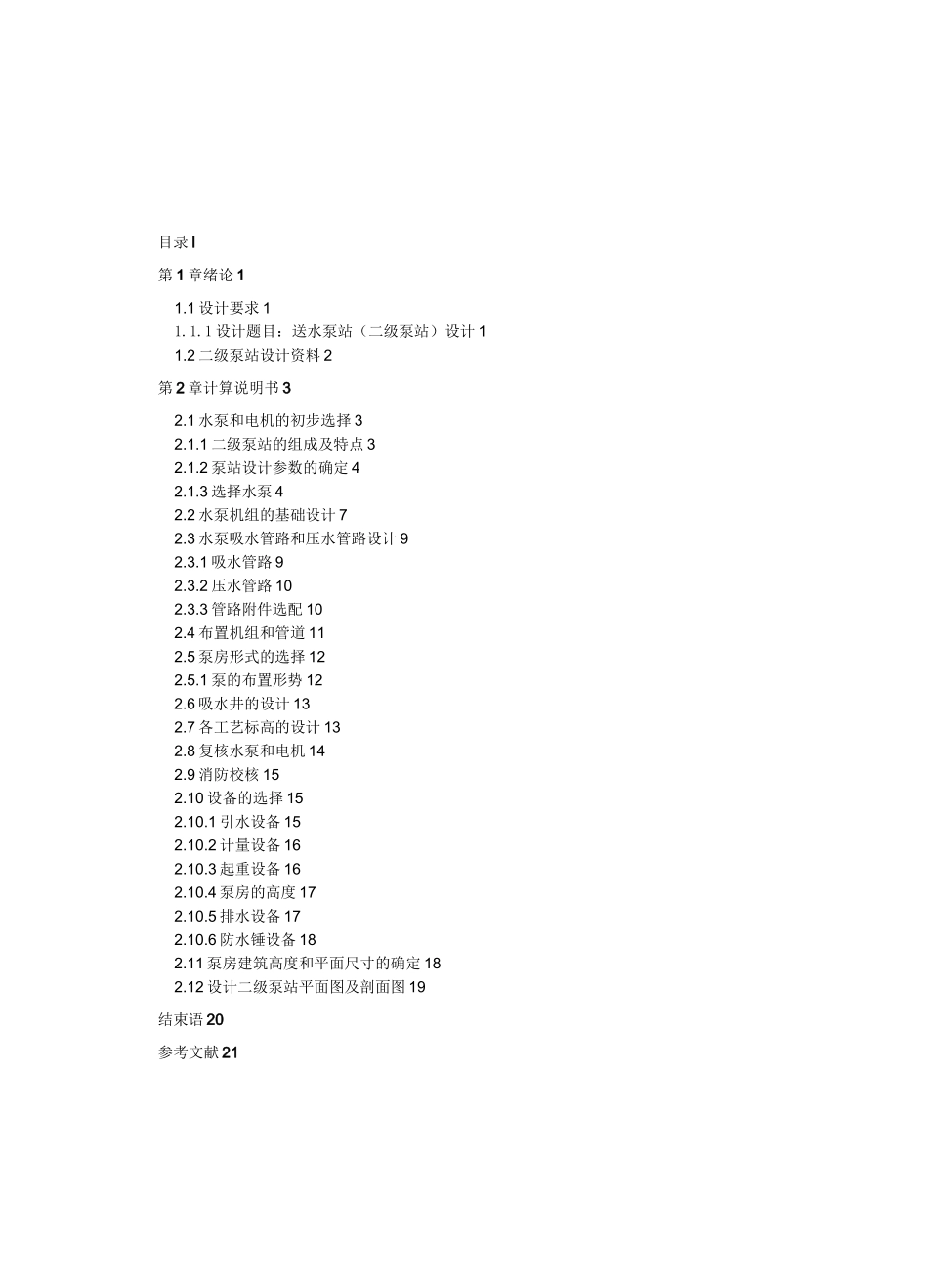

目录I第1章绪论11.1设计要求11.1.1设计题目：送水泵站（二级泵站）设计11.2二级泵站设计资料2第2章计算说明书32.1水泵和电机的初步选择32.1.1二级泵站的组成及特点32.1.2泵站设计参数的确定42.1.3选择水泵42.2水泵机组的基础设计72.3水泵吸水管路和压水管路设计92.3.1吸水管路92.3.2压水管路102.3.3管路附件选配102.4布置机组和管道112.5泵房形式的选择122.5.1泵的布置形势122.6吸水井的设计132.7各工艺标高的设计132.8复核水泵和电机142.9消防校核152.10设备的选择152.10.1引水设备152.10.2计量设备162.10.3起重设备162.10.4泵房的高度172.10.5排水设备172.10.6防水锤设备182.11泵房建筑高度和平面尺寸的确定182.12设计二级泵站平面图及剖面图19结束语20参考文献21第1章绪论1.1设计要求1.1.1设计题目：送水泵站（二级泵站）设计1.1.2泵站设计水量：6.25万ms/d。1.1.3设计任务城市送水泵站技术设计的工艺部分。⑴根据水量、水压变化情况选泵，工作泵和备用泵型号和台数。⑵泵房型式的选择⑶机组基础设计；平面尺寸及高度⑷计算水泵吸水管和压水管力直径：选用各种配件和阀件的型号、规格种及安装尺寸（说明特点）。⑸吸水井设计：尺寸和水位⑹布置机组和管道⑺泵房中各标高的确定：室内地面、基础顶面、水泵安装高度、泵房建筑高度等。⑻复核水泵及电机：计算吸水管及泵站内压水管损关、求出总扬程、校核所选水泵，如不合适，则重选水泵及电机。重新确定泵站的各级供水量。⑼进行消防和转输校核.⑽计算和选择附属设备①设备的选择和布置②计量设备③起重设备④排水泵及水锤消除器等（11）确定泵站平面尺寸、初步规划泵站总平面泵房的长度和宽度，总平面布置包括：配电室、机器间、值班室、修理间等。1.1.4图纸要求泵站平面及剖面图（机器间），应绘出主要设备、管路、配件及辅助设备的位置、尺寸、标高，列出主要设备表和村料表（比例尺1：100）。1.2二级泵站设计资料1.2.1泵站设计水量为6.25万m3/d1.2.2管网设计的部分成果：①根据用水曲线确定的二级泵站工作制度，分（2）级工作。第一级，从（22）时到（5）时，每小时占全天用水量的（2.5）%；第二级，从（5）时到（22）时，每小时占全天用水量的（4.85）%。②城市的设计最不利点的地面标高（130）米，建筑层数（7）层，自由水压（35）米。③管网平差得出的泵站至最不利点的输水管和管网的总水头损失为（21）米；④消防流量为（200）m3/h，消防扬程为（15）米。⑤清水池所在地面标高为（120）米；清水地最低水位在地面以下（5）米。1.2.3.城市冰冻线为（1.5）米，最高温度为（30）°C,最低温度为（-25）°C1.2.4.泵站所在地土壤良好，地下水位为（25）米。1.2.5.泵站为双电源。第2章计算说明书2.1水泵和电机的初步选择2.1.1二级泵站的组成及特点2.1.1.1二级泵站的组成(1)水泵机组包括水泵和电动机，是泵站中最重要的组成部分；(2)吸压管路指水泵的吸水(进水)管路和压水(出水)管路，水泵通过吸水管从吸水井(池)中吸水，经水泵加压后通过压水管路送至用户；(3)引水设备指真空引水设备(如真空泵、引水罐等)和灌水设备。当水泵工作为吸入式启动时，需引水设备；(4)起重设备指泵站内设备及管道安装，检修用的吊车、电动葫芦等设备；(5)排水设备指排水泵、排水沟、集水坑等，用以排除泵站地面污水；(6)计量设备指流量计、压力计、真空泵、温度计等；(7)采暖及通风设备指采暖用的散热器、电热器、火炉及通风机等设备；(8)电气设备指变、配电设备；(9)防水锤设备指水锤消除器等；(10)其他设备包括照明、通信、安全与防水设施等。在泵站中除设有机器间(安装水泵机组的房间)外，还设有高低压配电室、控制室、值班室、修理间等辅助房间。2.1.1.2二级泵站的特点：二级泵站通常设在净水厂内，经水厂净化后的水进入清水池储存，清水池中水经管道自流入吸水井，水泵从吸水井吸水，经加压后送入城市输配水管网。其工艺流程如：清水池—吸水井—送水泵站—输配水管网—用户。基本特点：泵站埋深较浅，通常建成地面式或半地面式，为了适应用户水量、水质的变化，需要设置多台水泵机组，因而，泵房面积较大，泵房一般为矩形形状，砖混结构。2.1.2泵...
