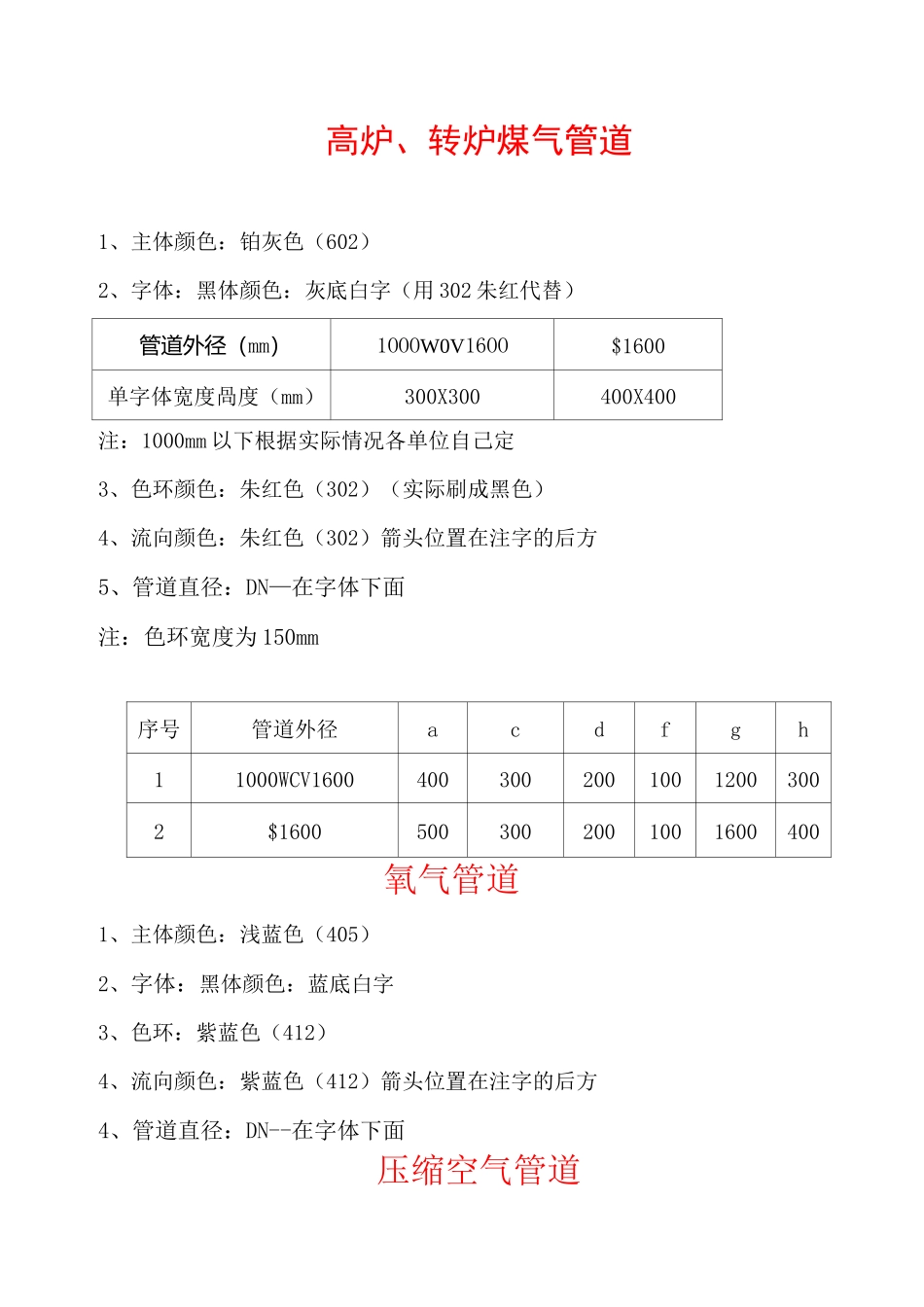

高炉、转炉煤气管道1、主体颜色：铂灰色（602）2、字体：黑体颜色：灰底白字（用302朱红代替）管道外径（mm）1OOOW0V16OO$1600单字体宽度咼度（mm）300X300400X400注：1000mm以下根据实际情况各单位自己定3、色环颜色：朱红色（302）（实际刷成黑色）4、流向颜色：朱红色（302）箭头位置在注字的后方5、管道直径：DN—在字体下面注：色环宽度为150mm序号管道外径acdfgh11000WCV160040030020010012003002$16005003002001001600400氧气管道1、主体颜色：浅蓝色（405）2、字体：黑体颜色：蓝底白字3、色环：紫蓝色（412）4、流向颜色：紫蓝色（412）箭头位置在注字的后方4、管道直径：DN--在字体下面压缩空气管道1、主体颜色：铂灰色（602）2、字体：黑体颜色：灰底白字3、流向颜色：白色箭头位置在注字的后方4、管道直径：DN—在字体下面工业给水管道1、主体颜色：草绿色（511）2、字体：黑体颜色：绿底白字3、色环：紫色（803）4、流向颜色：紫色（803）箭头位置在注字的后方5、管道直径：DN--在字体下面氮气管道1、主体颜色：金黄色（108）2、字体：黑体颜色：黄底黑字3、色环：铜锈绿（512）4、流向颜色：铜锈绿（512）箭头位置在注字的后方5、管道直径：DN--在字体下面蒸气管道1、主体颜色：朱红色（302）2、字体：黑体颜色：红底白字3、色环：金黄色（108）4、流向颜色：金黄色（108）箭头位置在注字的后方5、管道直径：DN--在字体下面W1004063101——694201--8126301--10157>5012189附表3：（管道标志范围及位附表4：标牌（管道直径较小不易标识标志位置主要干线道路上色OOOOO流向-"O-OOO直附表1：煤气管道附表2：其他管道（除煤气）色环、介质名称和介质流向箭头尺寸管道外径或保温层外径（mm）注：顺序为色环、流向、介质管径序号介质名称主体颜色色环和流向标志颜色使用文字及符号1高炉煤气铂灰色（602）朱红色（302）灰底白字2焦炉煤气铂灰色―（602）金黄色（108）灰底白字3混合煤气铂灰色（602）朱红色（302）金黄色（108）灰底白字4转炉煤气铂灰色（602）朱红色（302）灰底白字5保护气体铂灰色（602）铁黄色（110）灰底白字文字或符b高度标2O附表5：（管路涂色）6生活给水草绿色（511）绿底白字7工业给水草绿色~~（5TTT紫色(803)绿底白字8过虑水草绿色~~（5117浅米黄（103）绿底白字9软化水烛光蓝（406）绿底白字10纯水烛光蓝（406）紫色(803)蓝底白字11净环水绿色（514）绿底白字12浊环水绿色（514）紫色(803)绿底白字13高压水银粉色（804）浅蓝色（405）灰底白字14重油深赭石棕（704）铬黄色（109）棕底白字15干油铁黄色（110）金黄色（108）黄底黑字16液压站用油（进）奶油黄（102）金黄色（108）黄底黑字17液压站用油（出）奶油黄（102）黑色(802)黄底黑字18油管金黄色~~OWT朱红色（WT黄底黑字19消防用水朱红色（302）白色(801)红底白字20除尘管道铂灰色（602）黑色(802)灰底白字21高温烟气管道铂灰色（602）灰底白字22通风管道铂灰色（602）灰底白字23硫酸紫色(803)黑色（802）金黄色（108）紫底白字24苯输送管道紫色(803)黑色(802)紫底白字25压缩空气管铂灰色（602）灰底白字25净化压缩空气管铂灰色（602）白色(801)灰底白字26气态氧气管浅蓝色（405）紫蓝色（412）蓝底白字27液态氧气管浅蓝色（405）蓝底白字28气态氮气管金黄色（108）铜锈绿（512）黄底黑字29液态氮气管金黄色（108）黄底黑字30气态氩气管中灰色（606）灰底白字31液态氩气管中灰色（606）灰底白字32氢气银粉色（804）朱红色（wy灰底白字33气态氖气管粉红色（一一）铁黄色~~OW粉底白字34气态氦气管浅灰色（601）铁黄色（110）灰底白字35气态氪气管浅灰棕（701）铁黄色~~OW棕底白字36气态氙气管白色（801）铁黄色（110）白底黑字37污氮和加热氮气管深赭石棕（704）棕底白字38原料空气天蓝色（404）金黄色（108）蓝底白字39加温解冻空气朱红色（302）黑色(802)红底白字40生产排水管（自流）黑色（802）黑底黄字41生产排水管（压力）黑色（802）朱红色（302）黑底黄字42雨水管道黑色（802）草绿色（511）黑底黄字43蒸汽管道（IMpa及以下）朱红色（302）红底白字44蒸汽管道（及以下）朱红色（302）金...
