旋挖(成孔灌注桩)方案VIP免费

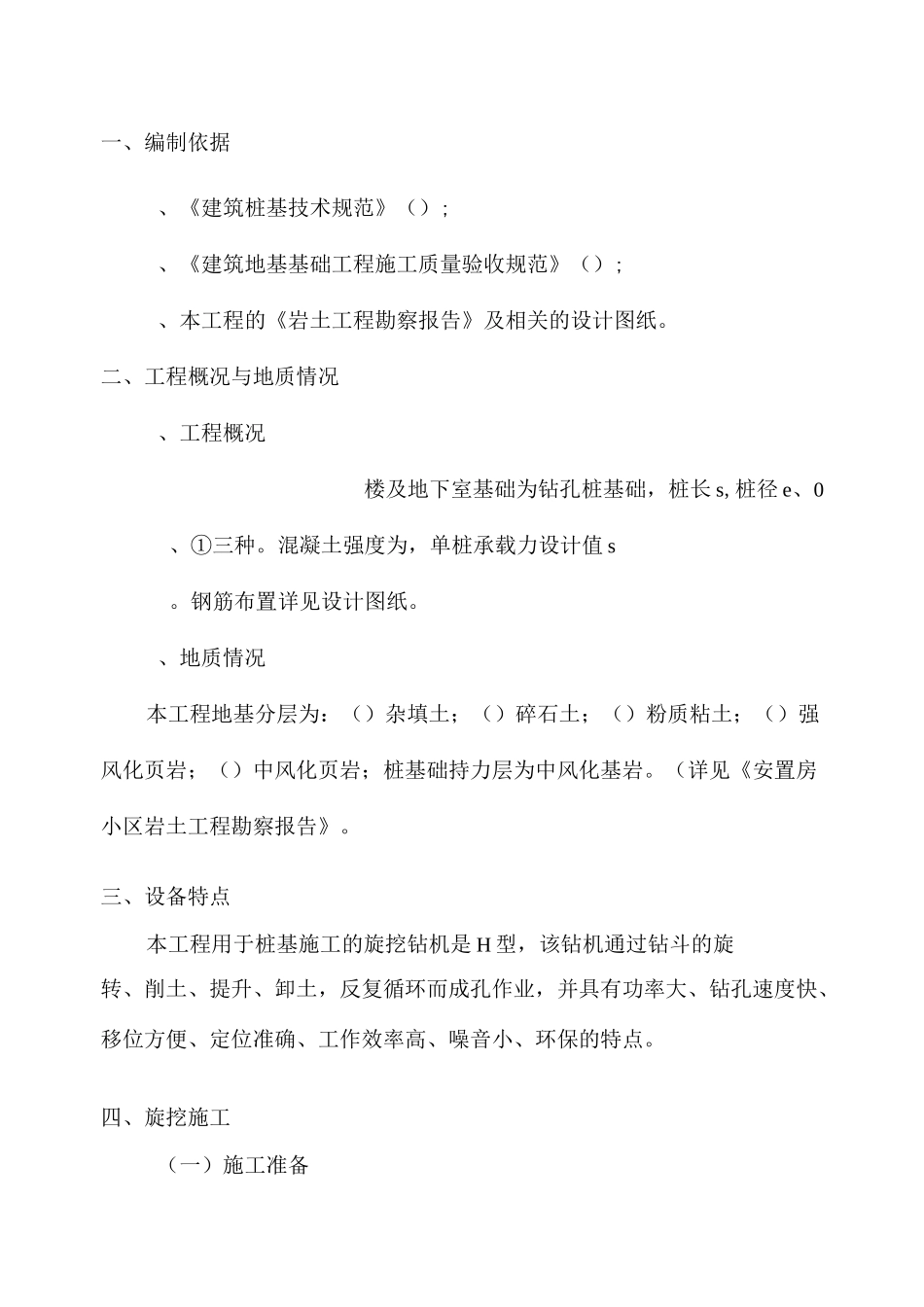

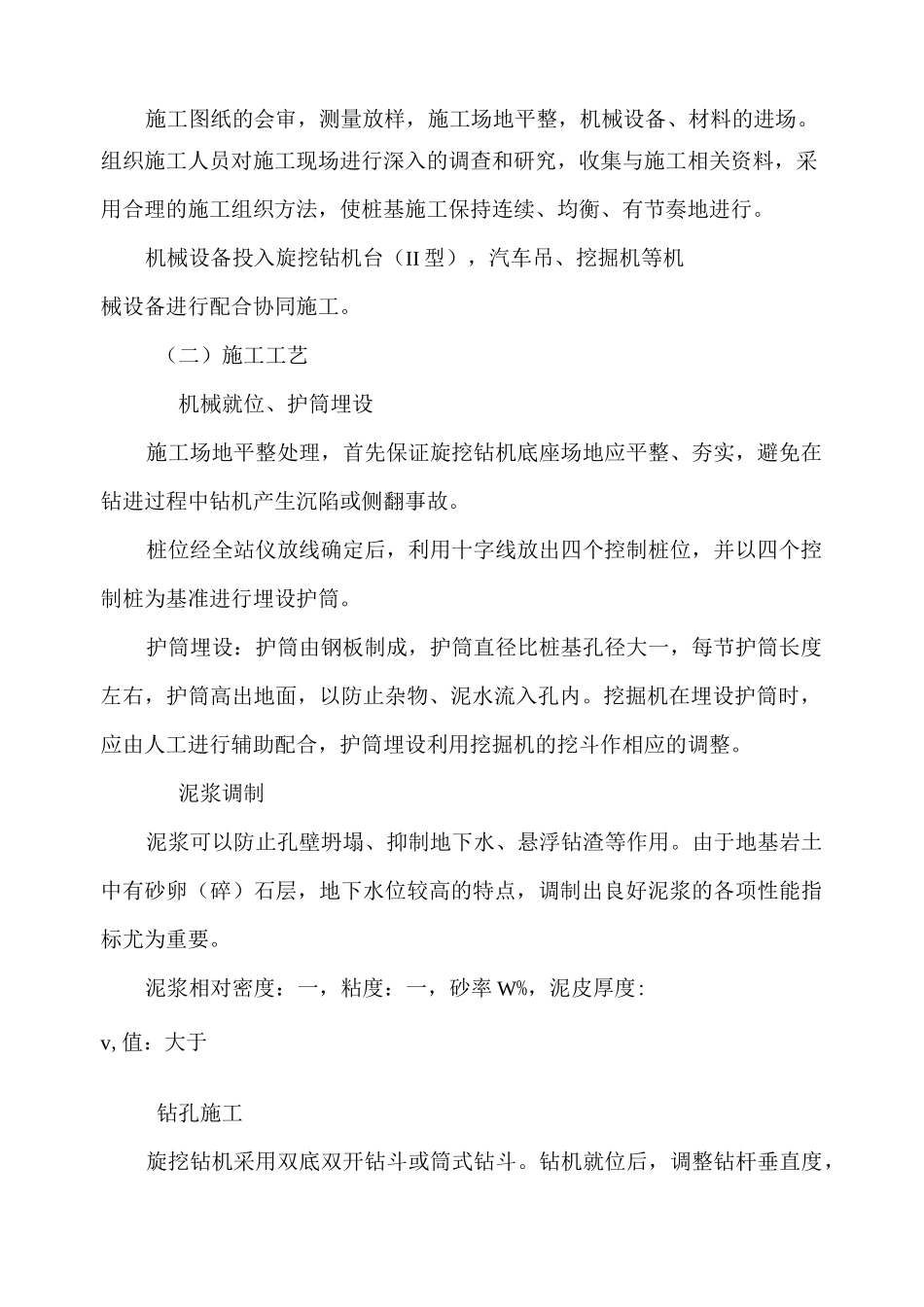

成孔灌注桩方案****工程旋挖钻机编制：审核：批准：有限公司年月日一、编制依据、《建筑桩基技术规范》（）;、《建筑地基基础工程施工质量验收规范》（）;、本工程的《岩土工程勘察报告》及相关的设计图纸。二、工程概况与地质情况、工程概况楼及地下室基础为钻孔桩基础，桩长s,桩径e、0、①三种。混凝土强度为，单桩承载力设计值s。钢筋布置详见设计图纸。、地质情况本工程地基分层为：（）杂填土；（）碎石土；（）粉质粘土；（）强风化页岩；（）中风化页岩；桩基础持力层为中风化基岩。（详见《安置房小区岩土工程勘察报告》。三、设备特点本工程用于桩基施工的旋挖钻机是H型，该钻机通过钻斗的旋转、削土、提升、卸土，反复循环而成孔作业，并具有功率大、钻孔速度快、移位方便、定位准确、工作效率高、噪音小、环保的特点。四、旋挖施工（一）施工准备施工图纸的会审，测量放样，施工场地平整，机械设备、材料的进场。组织施工人员对施工现场进行深入的调查和研究，收集与施工相关资料，采用合理的施工组织方法，使桩基施工保持连续、均衡、有节奏地进行。机械设备投入旋挖钻机台（II型），汽车吊、挖掘机等机械设备进行配合协同施工。（二）施工工艺机械就位、护筒埋设施工场地平整处理，首先保证旋挖钻机底座场地应平整、夯实，避免在钻进过程中钻机产生沉陷或侧翻事故。桩位经全站仪放线确定后，利用十字线放出四个控制桩位，并以四个控制桩为基准进行埋设护筒。护筒埋设：护筒由钢板制成，护筒直径比桩基孔径大一，每节护筒长度左右，护筒高出地面，以防止杂物、泥水流入孔内。挖掘机在埋设护筒时，应由人工进行辅助配合，护筒埋设利用挖掘机的挖斗作相应的调整。泥浆调制泥浆可以防止孔壁坍塌、抑制地下水、悬浮钻渣等作用。由于地基岩土中有砂卵（碎）石层，地下水位较高的特点，调制出良好泥浆的各项性能指标尤为重要。泥浆相对密度：一，粘度：一，砂率W%，泥皮厚度:v,值：大于钻孔施工旋挖钻机采用双底双开钻斗或筒式钻斗。钻机就位后，调整钻杆垂直度，然后进行钻孔。当钻头下降到预定深度后，旋转钻斗并施加压力，将岩土挤入钻斗内，仪表自动显示筒满时，钻斗底部关闭，提升钻斗将土卸于堆放地点。通过钻斗的旋转、削土、提升、卸土，反复循环直至成孔。如遇到孔壁不稳定易坍塌段时，需注入调制好的泥浆，钻机施工过程中保证泥浆面始终不得低于护筒底部，保证孔壁稳定性直至钻进成孔。（）旋挖钻机在钻进过程中应严格控制钻进速度，避免钻进尺度较大,造成埋钻事故。（）若钻机升降钻斗时速度过快，钻斗外壁和孔壁之间的泥浆冲刷孔壁，再加上钻斗下部产生较大负压作用，造成孔壁颈缩、坍塌现象。（）灌注桩的平面位置和垂直度的允许偏差按《建筑地基基础工程施工质量验收规范（）》表要求控制施工。清孔旋挖钻进深度达到设计要求时，采用双开式清渣钻斗进行孔底清孔。五、混凝土施工（一）工艺概述桩基础均按柱桩设计，采用商砼。混凝土灌注采用导管法施工，以导管中混凝土压力使混凝土通过导管进入孔内，并从下部向上翻挤灌注，混凝土以自重压实。（二）灌注设备导管是灌注混凝土的重要工具，用无缝钢管制成。混凝土浇注架由型钢做成用于悬吊导管，浇注架上部放置混凝土储料斗（漏斗），储料斗（漏斗）与导管相接，浇筑时砼经储料斗（漏斗）直接卸入导管浇注，支撑架支垫在钻孔平台上，混凝土灌注过程中用汽车吊进行吊放拆卸导管。（三）混凝土灌注工艺混凝土灌注工艺流程如下图所示：、灌注工艺（）本工程灌注砼导管用直径nrni的钢管，壁厚mm,每节长短管，底管长，导管由管端粗丝牙连接。必须连续灌注，应把握好导管提升速度，一般灌注的桩顶高程比设计高出()导管组装后保证密封性不漏水()砼集料漏斗本工程砼集料漏斗要满足首批砼需要量要求，首方斗的容积不小于，保证首批砼灌注后导管埋深以上。()导管提升：混凝土浇注过程中，导管要提升到一定高度，以便于混凝土柱产生的挤压力使混凝土排开泥浆进入孔内，灌注面上升。根据以往的施工经验，在混凝土浇注过程中导管提升应将导管埋置在混凝土里的高度控制在范围。、钢筋笼制作与安装钢筋笼在钢筋加工场下料，现...
