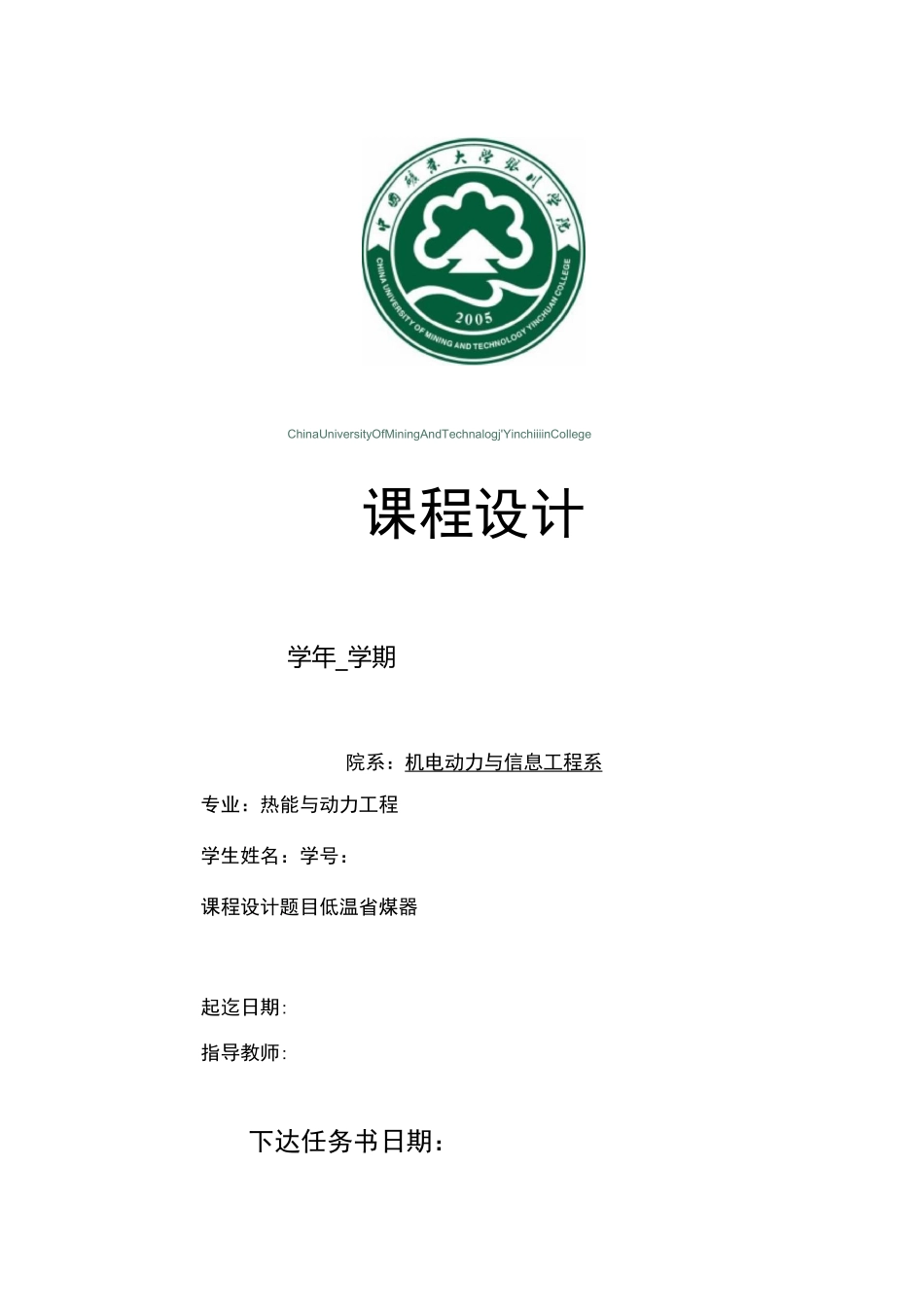

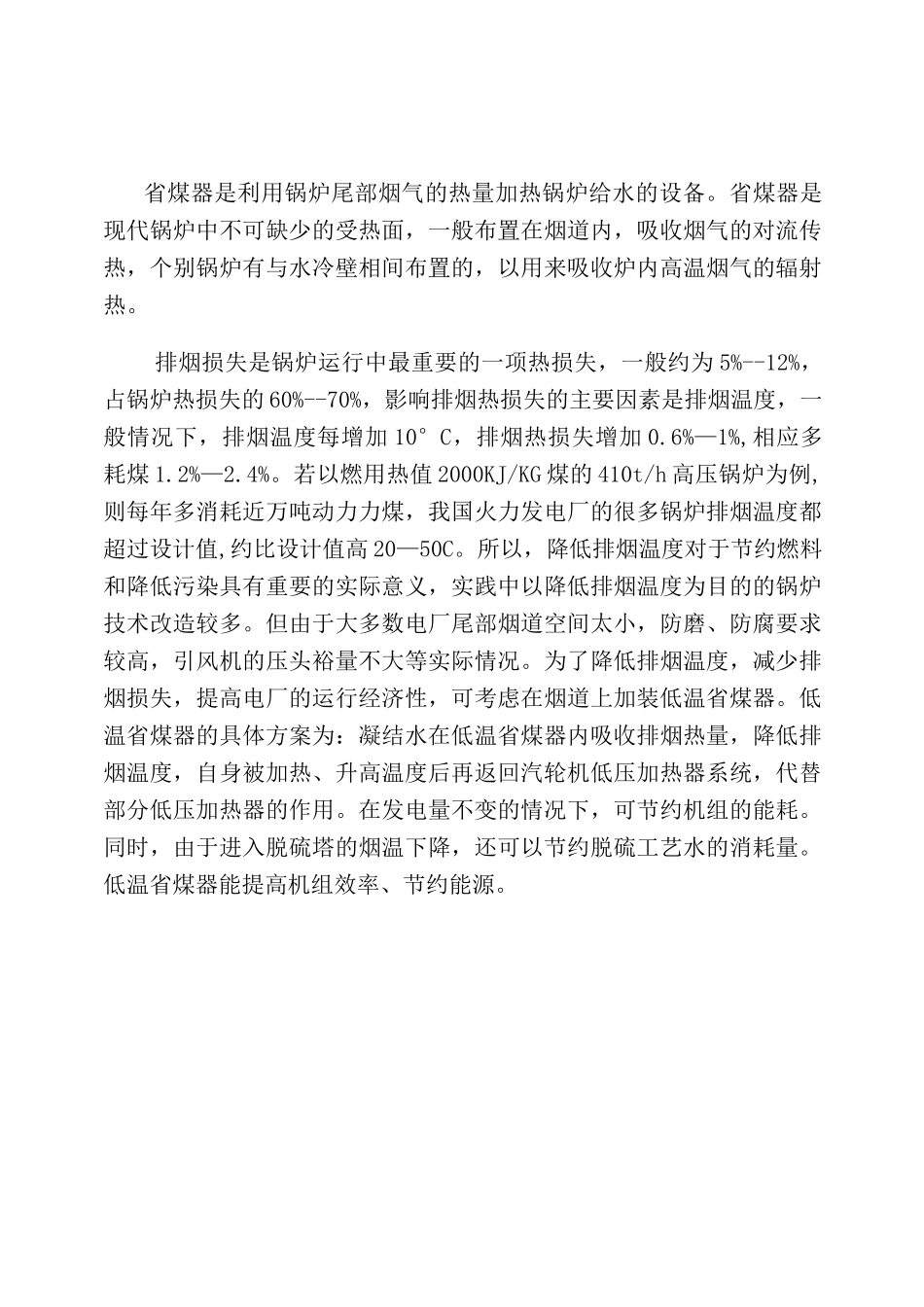

ChinaUniversityOfMiningAndTechnalogj'YinchiiiinCollege课程设计学年_学期院系：机电动力与信息工程系专业：热能与动力工程学生姓名：学号：课程设计题目低温省煤器起迄日期:指导教师:下达任务书日期：省煤器是利用锅炉尾部烟气的热量加热锅炉给水的设备。省煤器是现代锅炉中不可缺少的受热面，一般布置在烟道内，吸收烟气的对流传热，个别锅炉有与水冷壁相间布置的，以用来吸收炉内高温烟气的辐射热。排烟损失是锅炉运行中最重要的一项热损失，一般约为5%--12%，占锅炉热损失的60%--70%，影响排烟热损失的主要因素是排烟温度，一般情况下，排烟温度每增加10°C，排烟热损失增加0.6%—1%,相应多耗煤1.2%—2.4%。若以燃用热值2000KJ/KG煤的410t/h高压锅炉为例,则每年多消耗近万吨动力力煤，我国火力发电厂的很多锅炉排烟温度都超过设计值,约比设计值高20—50C。所以，降低排烟温度对于节约燃料和降低污染具有重要的实际意义，实践中以降低排烟温度为目的的锅炉技术改造较多。但由于大多数电厂尾部烟道空间太小，防磨、防腐要求较高，引风机的压头裕量不大等实际情况。为了降低排烟温度，减少排烟损失，提高电厂的运行经济性，可考虑在烟道上加装低温省煤器。低温省煤器的具体方案为：凝结水在低温省煤器内吸收排烟热量，降低排烟温度，自身被加热、升高温度后再返回汽轮机低压加热器系统，代替部分低压加热器的作用。在发电量不变的情况下，可节约机组的能耗。同时，由于进入脱硫塔的烟温下降，还可以节约脱硫工艺水的消耗量。低温省煤器能提高机组效率、节约能源。摘要第一章绪论11.1锅炉课程设计的目的和意义11.2研究本课题的现状和发展趋势1第二章低温省煤器设计32.1低温省煤器设计参数32.2锅炉结构示意图42.3低温省煤器结构计算52.3.1低温省煤器作用52.3.2低温省煤器的结构计算62.4低温省煤器热力计算6第三章低温省煤器计算结果113.1基本尺寸汇总113.2热力计算汇总12第四章结束语15参考文献16第一章绪论1.1锅炉课程设计的目的和意义锅炉课程设计是锅炉原理课程的重要教学实践环节，通过课程设计，使我对锅炉原理课程的知识得以巩固、充实和提高，提高感性认识，增强动手能力，为以后的毕业设计打下夯实的基础。并使我掌握锅炉机组的热力计算方法，初步具有综合考虑锅炉机组整体设计与布置的能力。并培养了我们对工程技术问题的严肃认真，踏实负责的态度。锅炉课程设计将我们在课堂里面学习到的知识，提升到了另一个层次，将零散的知识链接到了一起。1.2研究本课题的现状和发展趋势低温省煤器能提高机组效率、节约能源。已在国内几十家电厂的上百台机组上安装了这种低压省煤器的系统。通辽发电总厂3号锅炉系哈尔滨锅炉厂生产的HG-670/140-HM12型超高压自然循环煤粉炉，配200MW汽轮发电机组，于1989年11月投产运行。机组投产后，锅炉排烟温度始终在160~170°C运行，相对300MW和600MW机组锅炉的130~140°C排烟温度高很多。2002年电厂在3号锅炉尾部空气预热器后安装东北电力科学研究院锅炉所设计的余热回收系统;吸收排烟余热，锅炉排烟温度降低到135C左右，显著提高了全厂热经济性指标，达到节煤、降耗的目的。山东某龙口电厂，两台容量100MW发电机组所配锅炉是武汉锅炉厂设计制造的WGZ410/100—10型燃煤锅炉，由于燃用煤种含硫量较高，且锅炉尾部受热面积灰、腐蚀和漏风严重，锅炉排烟温度高达170C，为了降低排烟温度，提高机组的运行经济性，在尾部加装了低温省煤器。国外低温省煤器技术较早就得到了应用。在苏联为了减少排烟损失而改装锅炉机组时，在锅炉对流竖井的下部装设低温省煤器供加热热网水之用。德国SchwarzePumpe电厂2X855MW褐煤发电机组在静电除尘器和烟气脱硫塔之间加装了烟气冷却器，利用烟气加热锅炉凝结水，其原理同低温省煤器一致。德国科隆Nideraussem1000MW级褐煤发电机组采用分隔烟道系统充分降低排烟温度，把低温省煤器加装在空气预热器的旁通烟道中，在烟气热量足够的前提下引入部分烟气到旁通烟道内加热锅炉给水。日本的常陆那珂电厂采用了水媒方式的管式GGH。烟气放热段的GGH布置在电气除尘器上游，烟气被循环水冷却后进入低温除尘器（烟气温度在90〜100...
