防雷接地工程是如何施工VIP免费

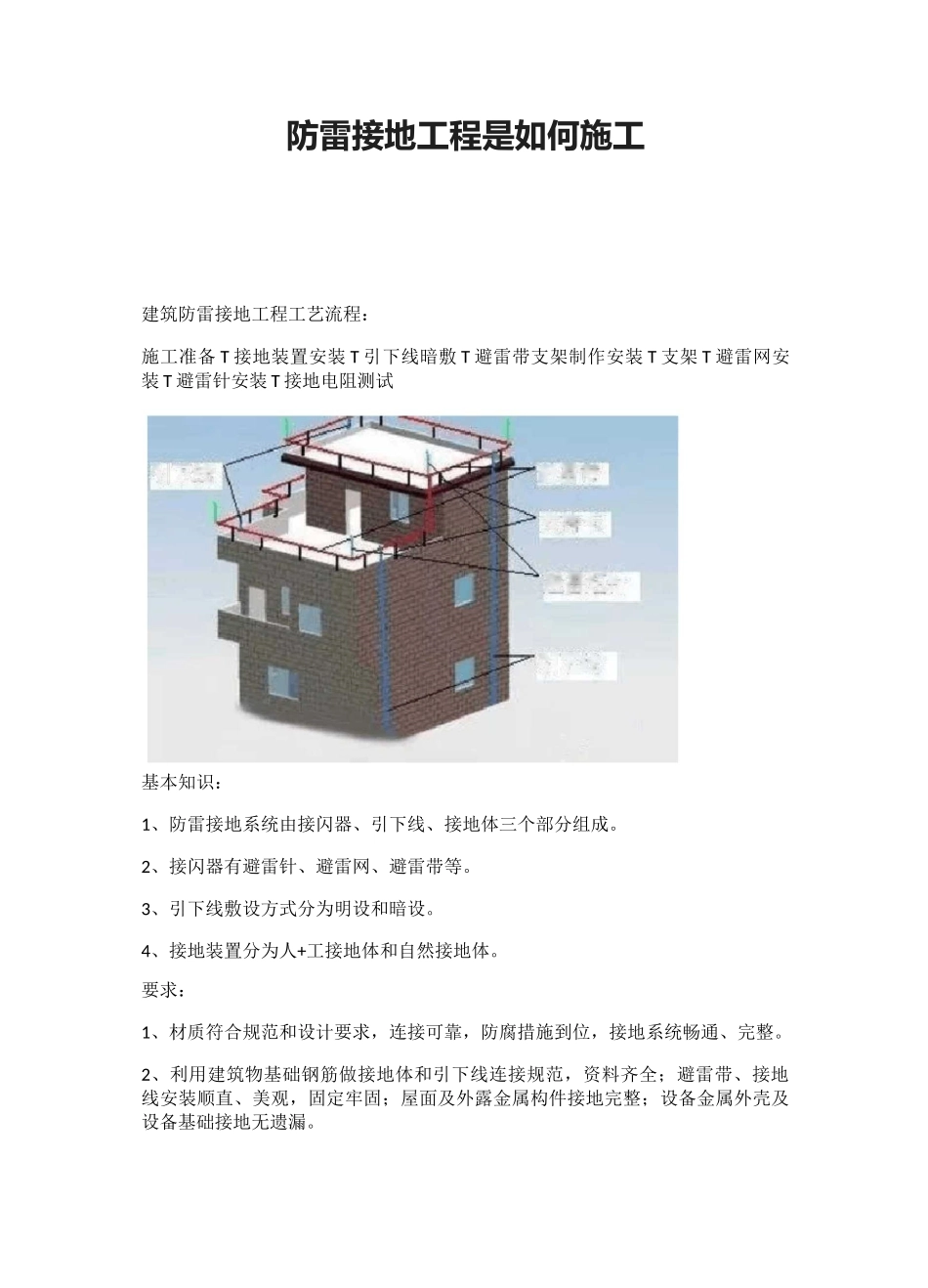

'避雷引下线支持避雷理针弓I下防雷接地工程是如何施工建筑防雷接地工程工艺流程：施工准备T接地装置安装T引下线暗敷T避雷带支架制作安装T支架T避雷网安装T避雷针安装T接地电阻测试基本知识：1、防雷接地系统由接闪器、引下线、接地体三个部分组成。2、接闪器有避雷针、避雷网、避雷带等。3、引下线敷设方式分为明设和暗设。4、接地装置分为人+工接地体和自然接地体。要求：1、材质符合规范和设计要求，连接可靠，防腐措施到位，接地系统畅通、完整。2、利用建筑物基础钢筋做接地体和引下线连接规范，资料齐全；避雷带、接地线安装顺直、美观，固定牢固；屋面及外露金属构件接地完整；设备金属外壳及设备基础接地无遗漏。3、接地点标识清楚，防雷接地测试点齐全。4、接地线搭接符合要求。下面结合实例全面解析防雷施工的工艺做法：1、室外接地线必须为热镀锌材料，接地扁铁厚度不得小于4mm,截面积不得小于100m2o2、扁钢与扁钢搭接为扁钢宽度的2倍,不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍,双面施焊；圆钢与扁钢搭接为圆钢直径的6倍,双面施焊；扁钢与钢管,扁钢与角钢焊接,紧贴角钢外侧两面,或紧贴3/4钢管表面,上下双侧施焊。3、利用底板钢筋网作接地连接线时，接地跨接钢筋应采用不小于①12的热镀锌圆钢；焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。螺纹连接的跨接4、利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理。5、焊接平滑、无加渣、咬肉、虚焊6、总等电位箱，必须做明显的接地标识，标注文字性的说明7、接地扁铁敷设前应调直，敷设时应立放，不得平放，因为立放时散流电阻较小；焊接长度应为扁铁宽度的2倍，并3面施焊，焊好后清除药皮，素土内敷设的扁铁必须刷沥青做防腐处理。接地扁铁交叉连接接地扁铁丁字连接8、利用结构柱柱主筋（直径不小于①12mm）作防雷引下线时，在每层钢筋绑扎时，按设计图纸要求，找出全部所需主筋位置，用油漆做好标记。9、避雷线弯曲处不得小于90°,弯曲半径不得小于圆钢直径的10倍，转弯部分支架应不大于0.3m。焊缝应饱满并有足够的机械强度，焊接处的药皮要敲净，焊接后必刷防锈漆两道，面漆（银粉漆）两道。焊接不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷10、屋顶接闪器如果采用混凝土支座，应将混凝土支座分档摆放，在两端支架间拉直线，然后将其它支座用水泥砂浆找平直，间距不得大于1.5米；当屋面为纯防水层时，支座下面应放置一层厚度不小于3mm的橡胶垫，以防伤害防水层。11、接闪器采用热镀锌圆钢时，搭接长度为圆钢直径的六倍，并应双面焊接；如果采用热镀锌扁钢做接闪器时，搭接长度应不小于其宽度的2倍，至少3个棱边施焊，放置时与埋地敷设相反，必须平放；焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净，焊接后必须刷防锈漆两道，面漆（银粉漆）两道。12、暗装测试点一般距地为0.5米，一般应标以如图所示样的黑色记号；在检修用临时接地点处应刷白色底漆再标黑色记号，板面按装时应与结构装饰面平齐，且平直不歪斜。ii测试点标识13、避雷网钢筋的安装应顺直、牢固，钢筋不应有高低起伏和弯曲现象，水平及垂直偏差全长不大于10mm。钢筋及附件均为热镀锌件，避雷支持件固定牢固，能承受大于49N(5Kg)的拉拔力，间距均匀，直线部分间距不大于1m，支持件根部表面平整，观感好。14、建筑物屋顶上有突出物,如金属旗杆、透气管、金属天沟、铁栏杆、爬梯、冷却水塔、电视天线等,这些部位的金属导体都必须与避雷网焊接成一体。15、突出屋面的铸铁金属管道做防雷接闪器时，用管道吊件和避雷安装附件相连。16、避雷网钢筋的安装应顺直，钢筋无弯曲现象，平直度每2米检查段允许偏差3/1000，全长不大于10mm。钢筋及附件均为热镀锌件，钢筋规格符合设计要求，固定牢固。避雷支持件固定牢固，间距均匀，直线部分间距不大于1m,支持件根部表面平整，观感好，圆钢直径不得小于8mm。17、避雷线必须调直后方可进行敷设,弯曲处不应小于90°并不得弯成死角。引下线除设计有特殊要求外，镀锌扁钢截面不得小于...
