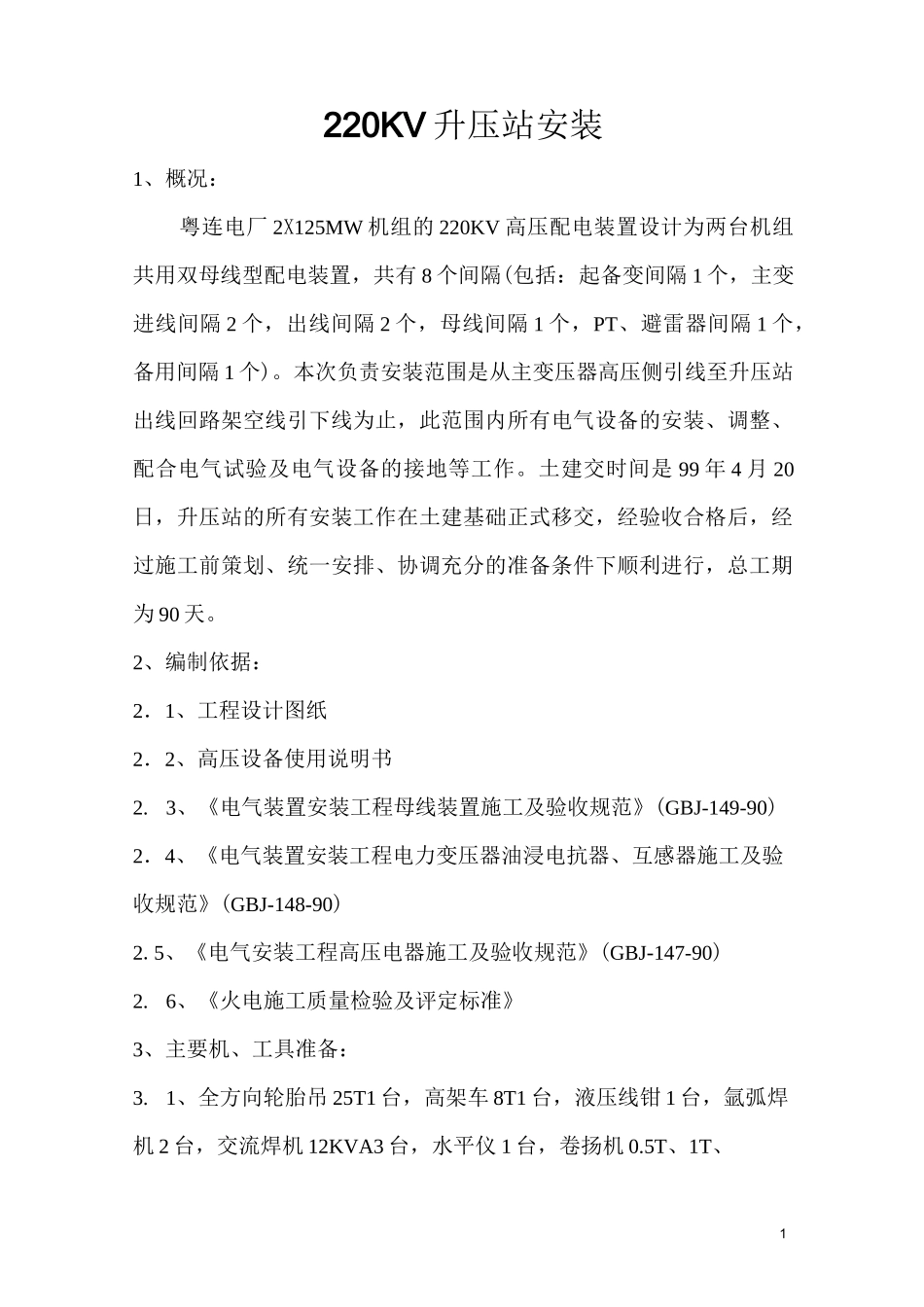

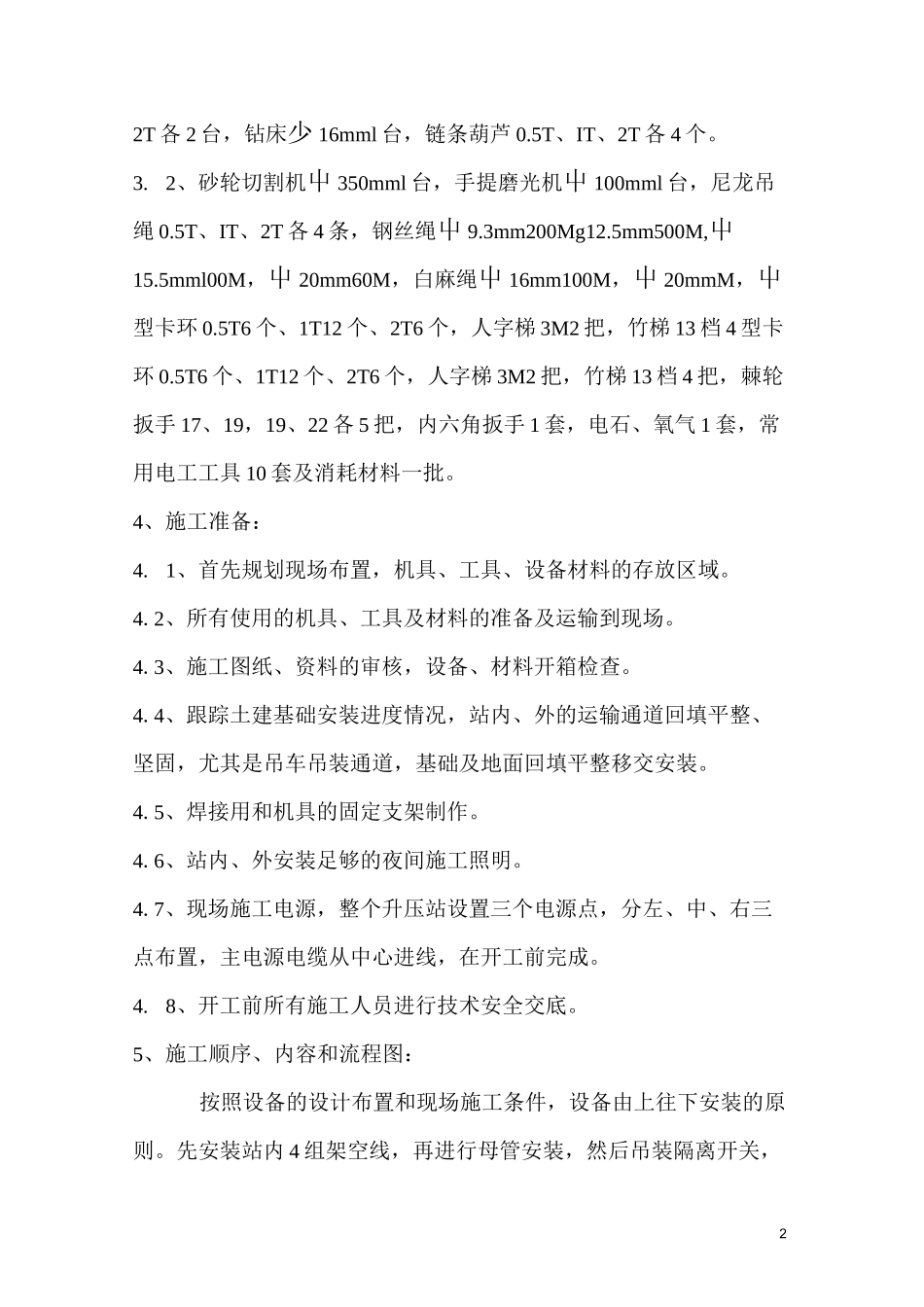

1220KV升压站安装1、概况：粤连电厂2X125MW机组的220KV高压配电装置设计为两台机组共用双母线型配电装置，共有8个间隔(包括：起备变间隔1个，主变进线间隔2个，出线间隔2个，母线间隔1个，PT、避雷器间隔1个，备用间隔1个)。本次负责安装范围是从主变压器高压侧引线至升压站出线回路架空线引下线为止，此范围内所有电气设备的安装、调整、配合电气试验及电气设备的接地等工作。土建交时间是99年4月20日，升压站的所有安装工作在土建基础正式移交，经验收合格后，经过施工前策划、统一安排、协调充分的准备条件下顺利进行，总工期为90天。2、编制依据：2．1、工程设计图纸2．2、高压设备使用说明书2.3、《电气装置安装工程母线装置施工及验收规范》(GBJ-149-90)2．4、《电气装置安装工程电力变压器油浸电抗器、互感器施工及验收规范》(GBJ-148-90)2.5、《电气安装工程高压电器施工及验收规范》(GBJ-147-90)2.6、《火电施工质量检验及评定标准》3、主要机、工具准备：3.1、全方向轮胎吊25T1台，高架车8T1台，液压线钳1台，氩弧焊机2台，交流焊机12KVA3台，水平仪1台，卷扬机0.5T、1T、22T各2台，钻床少16mml台，链条葫芦0.5T、IT、2T各4个。3.2、砂轮切割机屮350mml台，手提磨光机屮100mml台，尼龙吊绳0.5T、IT、2T各4条，钢丝绳屮9.3mm200Mg12.5mm500M,屮15.5mml00M，屮20mm60M，白麻绳屮16mm100M，屮20mmM，屮型卡环0.5T6个、1T12个、2T6个，人字梯3M2把，竹梯13档4型卡环0.5T6个、1T12个、2T6个，人字梯3M2把，竹梯13档4把，棘轮扳手17、19，19、22各5把，内六角扳手1套，电石、氧气1套，常用电工工具10套及消耗材料一批。4、施工准备：4.1、首先规划现场布置，机具、工具、设备材料的存放区域。4.2、所有使用的机具、工具及材料的准备及运输到现场。4.3、施工图纸、资料的审核，设备、材料开箱检查。4.4、跟踪土建基础安装进度情况，站内、外的运输通道回填平整、坚固，尤其是吊车吊装通道，基础及地面回填平整移交安装。4.5、焊接用和机具的固定支架制作。4.6、站内、外安装足够的夜间施工照明。4.7、现场施工电源，整个升压站设置三个电源点，分左、中、右三点布置，主电源电缆从中心进线，在开工前完成。4.8、开工前所有施工人员进行技术安全交底。5、施工顺序、内容和流程图：按照设备的设计布置和现场施工条件，设备由上往下安装的原则。先安装站内4组架空线，再进行母管安装，然后吊装隔离开关，3断路器、CT、PT等其它设备，再进行设备调整最后安装引下线、出线出口设备及电气设备接地。5．1、施工顺序、内容（同期进行安装项目同列一项中）：5．1．1、站内架空线，其它间隔基础安装（包括底座、支架制作安装，管母地面组装焊接）。5．1．1．1、施工准备：设备、材料、机具进场布置，卷扬机布置固定，管母打坡口等。5．1．1．2、站内架空线：钢芯铝绞线展开下料、线夹压接，耐张绝缘子地面组装与导线连接，采用吊车（或卷扬机）吊起挂接、调整，安装顺序为：起备变间隔一#1主变进线间隔一#2主变进线间隔一母联间隔。5．1．1．3、间隔基础：在架空线及管线母安装的同时，安装各个间隔的底座、基础、支架，测量各基础底座的中心线及标高平面的找正。5．1．1．4、在架空线施工时，管母进行地面组合焊接，并将管母及金具安装好就位。5．1．2、管母吊装：5．1．2．1、绝缘子串地面组装后试验合格，按设计图纸尺土寸要求，金具、V形直挂、V形斜挂绝缘子串安装到管母上。5．1．2．2、管母用预先布置好三个支承点的卷扬机拉起（有条件用吊车吊挂），挂上V形直挂、V形斜挂绝缘子串的挂环固定，然后调整绝缘子串的花兰螺丝使管母符合符合标高要求。5．1．2．3、管母伸缩节安装，封头、封端球安装。45．1．3、间隔设备安装：5.1.3.1、在架空线施工完成后，管母施工中可同时进行，断路器、电流互感器、出线隔离开关、YDR等设备安装。5.132、管母线施工完后，可进行母线隔离开关、PT、避雷器、支持缘子、接地开关等设备安装。5.1.4、架空线引下线安装：引下线下料、线夹压接，导线连接，所有隔离开关机构全面调整，配合调试人员进行电动调试。5.1.5、变压器进线架空线安装：导线下料、线...
