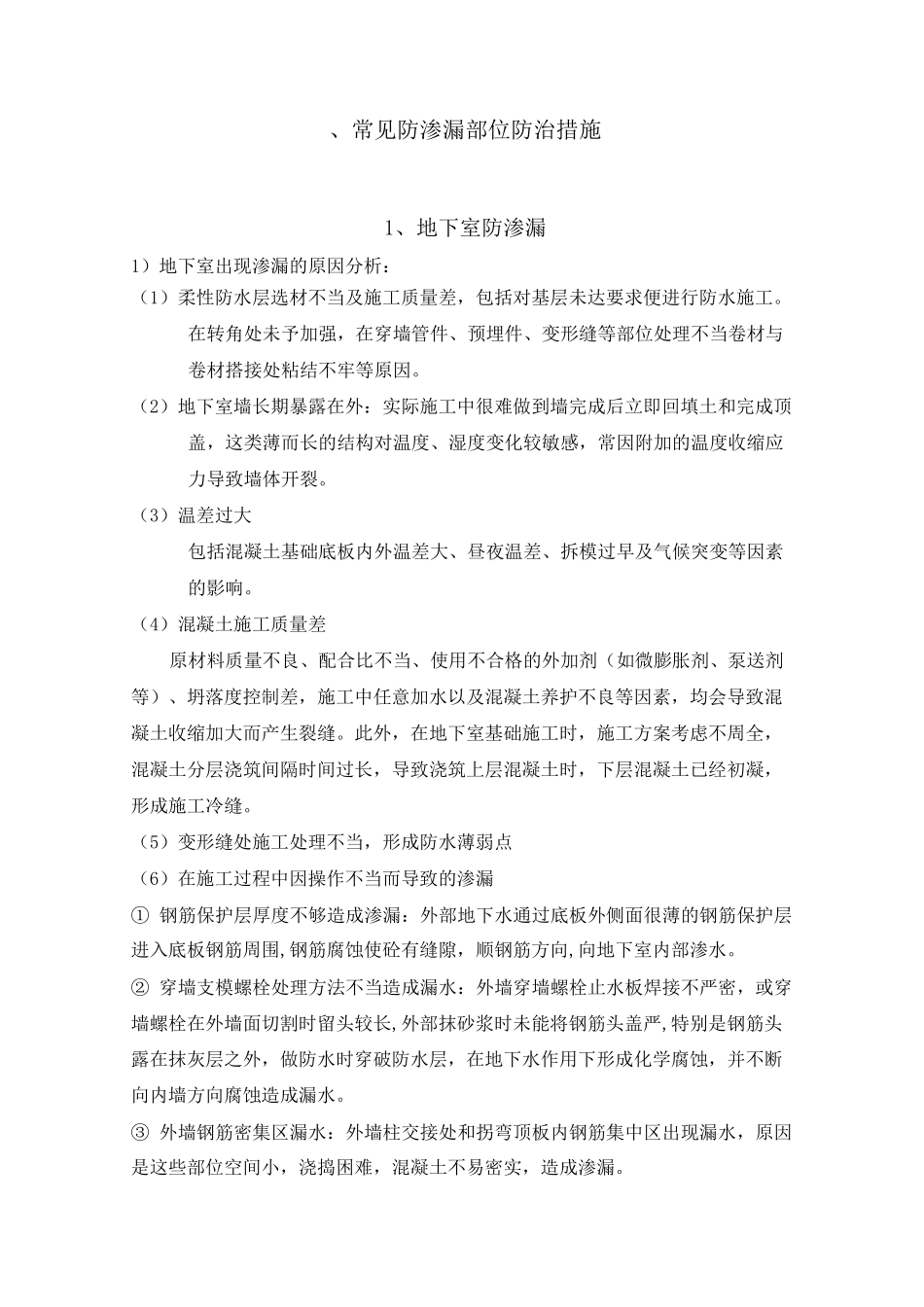

、常见防渗漏部位防治措施1、地下室防渗漏1）地下室出现渗漏的原因分析：（1）柔性防水层选材不当及施工质量差，包括对基层未达要求便进行防水施工。在转角处未予加强，在穿墙管件、预埋件、变形缝等部位处理不当卷材与卷材搭接处粘结不牢等原因。（2）地下室墙长期暴露在外：实际施工中很难做到墙完成后立即回填土和完成顶盖，这类薄而长的结构对温度、湿度变化较敏感，常因附加的温度收缩应力导致墙体开裂。（3）温差过大包括混凝土基础底板内外温差大、昼夜温差、拆模过早及气候突变等因素的影响。（4）混凝土施工质量差原材料质量不良、配合比不当、使用不合格的外加剂（如微膨胀剂、泵送剂等）、坍落度控制差，施工中任意加水以及混凝土养护不良等因素，均会导致混凝土收缩加大而产生裂缝。此外，在地下室基础施工时，施工方案考虑不周全，混凝土分层浇筑间隔时间过长，导致浇筑上层混凝土时，下层混凝土已经初凝，形成施工冷缝。（5）变形缝处施工处理不当，形成防水薄弱点（6）在施工过程中因操作不当而导致的渗漏①钢筋保护层厚度不够造成渗漏：外部地下水通过底板外侧面很薄的钢筋保护层进入底板钢筋周围,钢筋腐蚀使砼有缝隙，顺钢筋方向,向地下室内部渗水。②穿墙支模螺栓处理方法不当造成漏水：外墙穿墙螺栓止水板焊接不严密，或穿墙螺栓在外墙面切割时留头较长,外部抹砂浆时未能将钢筋头盖严,特别是钢筋头露在抹灰层之外，做防水时穿破防水层，在地下水作用下形成化学腐蚀，并不断向内墙方向腐蚀造成漏水。③外墙钢筋密集区漏水：外墙柱交接处和拐弯顶板内钢筋集中区出现漏水，原因是这些部位空间小，浇捣困难，混凝土不易密实，造成渗漏。④钢管接头不严形成渗漏：混凝土内埋设电讯管线、照明管线等，由于钢管接头粗糙不严密,地下水进入混凝土中,再从钢管接头进入管中,由内墙面接线盒向室内漏水，或沿钢管周围向室内渗水。⑤后浇带漏水及墙根与底板交界处漏水：墙根与地面交界处及周边部分有潮湿、滴水现象，二者交界处有漏水点。⑥施工管理方面及其他因素影响，主要体现在施工工序安排不合及理管理不善。在有防水要求的墙体或底板随意开洞、埋管但不精心进行防水修补处理导致渗漏。2）地下室渗漏的预防措施:A设计方面:（1）合理设置伸缩缝及后浇带：地下室现浇结构，当长度超过30m左右即应设置伸缩缝。后浇带是一种常用的已被实践证明可以有效控制砼结构裂缝的方法。（2）砼中掺加外加剂或外掺料。在混凝土中掺入膨胀剂，以补偿砼的收缩应力。或在砼中掺入纤维（如PP纤维等）类，该种纤维有一定抗拉强度，与砼握裹力好，达到增强砼硬化过程中的抗拉应力，控制砼裂缝的产生。（3）设置防裂钢筋，增加构造筋，提高抗裂性能，在地下室外墙水平筋应尽量采用小直径、小间距，使构造筋达到温度筋的作用，能有效提高抗裂性能。B施工方面:（1）合理选择使用原材料。①水泥应采用低水化热的水泥，宜优先选用强度等级为42.5级的矿渣硅酸盐水泥，内掺适量超细粉煤灰和高效减水剂，可减少水泥用量，提高混凝土的可泵性。②砂应采用洁净的中砂，严格控制砂中含泥量不得超过3%；并通过精心试配，提高混凝土的强度。③石子应使用连续粒级的卵石或碎石；④外加剂和外掺料，使用减水剂可以改善砼拌合物的和易性，且能够减少水灰比，减少用水量，防止砼中多余水分引起裂缝和空隙。外掺料可以替代一部分水泥，降低水化热，减少混凝土温度裂纹和收缩裂纹。(2)严格控制混凝土配合比主要参数的确定。①坍落度的采用应根据地下室不同部位和施工工艺选择不同的坍落度。严格控制水泥和外加剂、外掺料的用量。为使拌合物具有良好的和易性，必须保证足够的细骨料用量，应根据现场要求，进行试配。②严格控制水灰比：水灰比过大，混凝土的收缩率大，抗渗性差。③配合比应由实验室选定；(3)养护砼浇注后，必须在12h内覆盖保温养护，之后砼表面要一直湿润养护到14d。为防止出现干缩裂缝和温度裂缝，最好其表面一直要采取措施进行保温保湿养护。对于大体积砼应采取有效的温控措施，做好测温记录，控制内外温差W25°C。3)地下室渗漏的施工过程控制:(1)模板应牢固，拼缝严密，不得漏浆。模板发生变形或...
