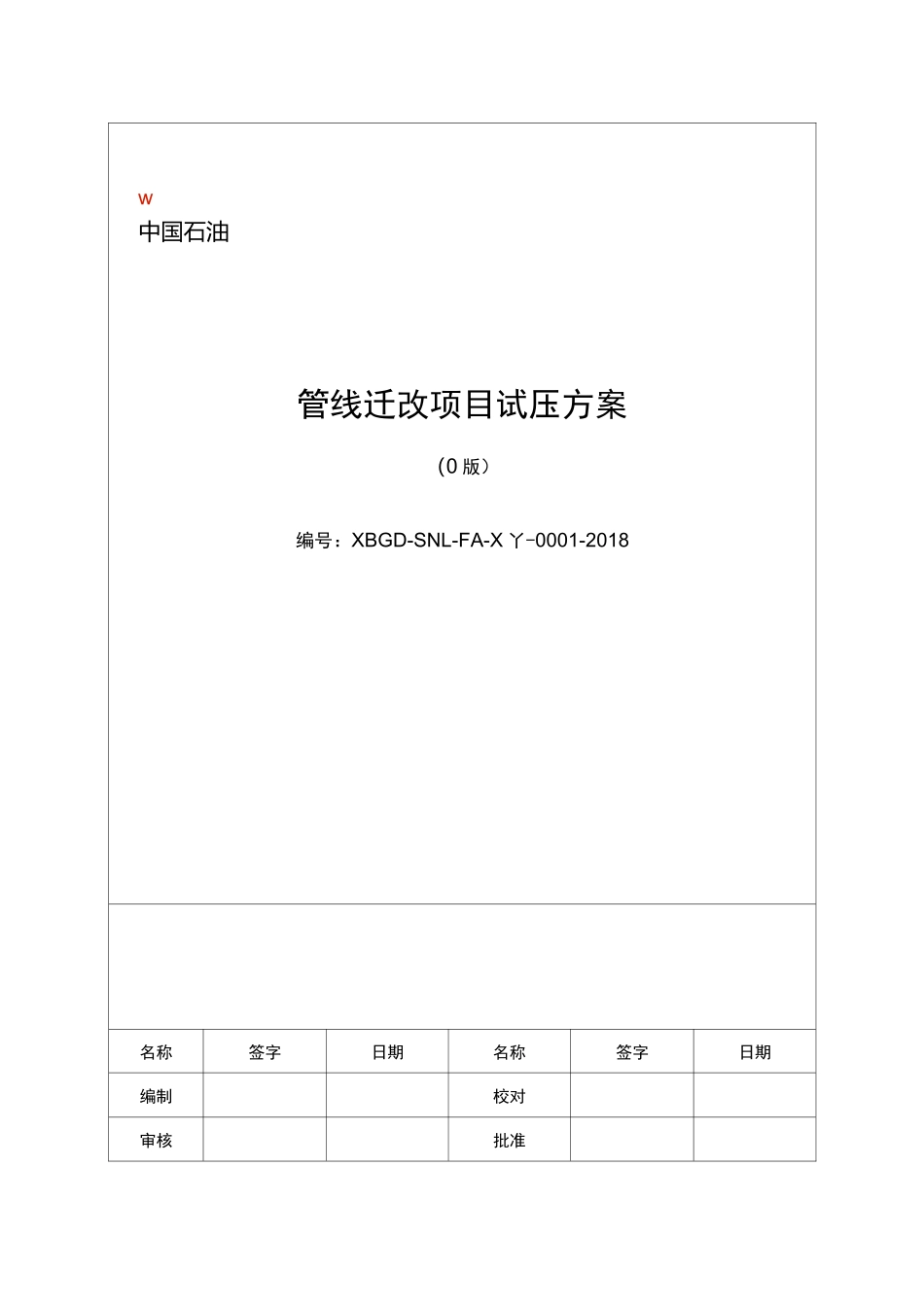

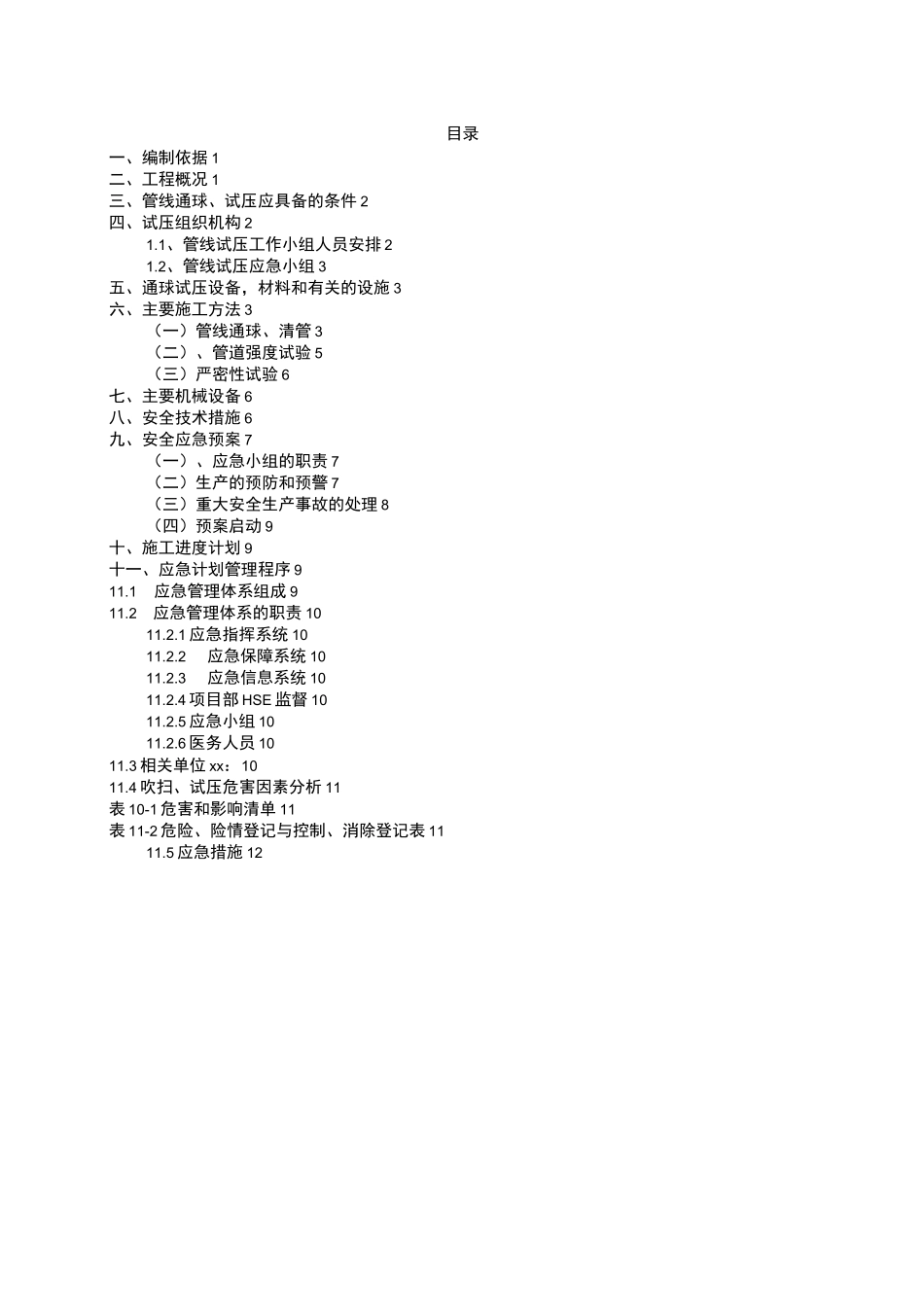

w中国石油管线迁改项目试压方案（0版）编号：XBGD-SNL-FA-X丫-0001-2018名称签字日期名称签字日期编制校对审核批准目录一、编制依据1二、工程概况1三、管线通球、试压应具备的条件2四、试压组织机构21.1、管线试压工作小组人员安排21.2、管线试压应急小组3五、通球试压设备，材料和有关的设施3六、主要施工方法3（一）管线通球、清管3（二）、管道强度试验5（三）严密性试验6七、主要机械设备6八、安全技术措施6九、安全应急预案7（一）、应急小组的职责7（二）生产的预防和预警7（三）重大安全生产事故的处理8（四）预案启动9十、施工进度计划9十一、应急计划管理程序911.1应急管理体系组成911.2应急管理体系的职责1011.2.1应急指挥系统1011.2.2应急保障系统1011.2.3应急信息系统1011.2.4项目部HSE监督1011.2.5应急小组1011.2.6医务人员1011.3相关单位xx：1011.4吹扫、试压危害因素分析11表10-1危害和影响清单11表11-2危险、险情登记与控制、消除登记表1111.5应急措施12一、编制依据1.1招标文件提供的资料1.1.1《涩宁兰复线红古区平安段部分管线迁改工程招标文件》1.1.2《涩宁兰复线红古区平安段部分管线迁改工程设计图纸》及相关资料；1.1.3《涩宁兰复线红古区平安段部分管线迁改工程投标文件》1.1.4《涩宁兰复线红古区平安段部分管线迁改工程施工合同》1.2施工现场踏勘资料涩宁兰输气管道沿线现场踏勘人文、自然、社会情况。1.3技术标准及验收规范1.3.1《油气长输管道工程施工及验收规范》GB50369-2014；1.3.2《油气输送管道穿越工程施工规范》GB50424-2015；1.3.3《钢质管道焊接及验收》SY/T4103-2006；1.3.4水压试验应符合《液体石油管道压力试验》GB/T16805有关规定；1.3.5输气管道干燥应符合《天然气输送管道干燥施工技术规范》SY/T4114；1.3.6《输气管道工程设计规范》(GB50251-2015)；1.3.7《油气管道清管、试压及干燥技术规定》(CDP-G-0GP-0P-027-2012-1)。二、工程概况1、工程名称：2、工程地点：红古区平安镇3、工程内容：涩宁兰复线红古区平安段部分管线迁改项目，材质为L450,管线规格为D660*11.9,线路全部采用埋地敷设。管道设计压力为6.3MPa,输送温度为常温,介质为天然气。4、试压介质、试验压力该工程试压介质为压缩空气，管线强度试验压力为9.45MPa，严密性试验压力为6.3MPao三、管线通球、试压应具备的条件1、管道发球装置、截断阀位置分别进行下列检查：1.1、将所有螺栓紧固并进行试压前的最后检查。1.2、将所有主线及支线阀门放散管上方阀门后封闭法兰盲板。1.3、将发球筒下方排污阀用法兰盲板封闭。1.4、确认管道沿线所有阀门处于开启状态。1.5所有试压管线已进行埋地敷设，保证无裸露管线（除动火连头点外）。2、将发球筒进气管接头安装完成：3、将管线末端出球位置正面采用码放尼龙土袋的方法进行缓冲出球冲击力，沟槽上方用尼龙土袋进行覆盖保护，尼龙土袋覆盖尺寸：长度为2米，宽度为2米，覆盖高度高于地面1米。4、发球筒进气口与空压机连接位置如采用焊接工艺连接，该接口应进行射线探伤，合格后方可进行注气工作。四、试压组织机构1、项目部成立管线试压工作小组及应急小组，小组中成员由项目负责人、安全员、测量员、管道工、焊工等人员组成。管线试压总指挥：_1.1、管线试压工作小组人员安排组长：_安全员：_1#观测点（里程：900M）：人员2#观测点（里程：1800M）：人员巡线：人员试压记录：人员配合人工：12人1.2、管线试压应急小组组长：焊工：应急司机：2、项目部人员安排2.1、发球装置区域通球、试压负责人：负责空压机的运行及安全监护。2.2、收球、试压负责人：陈永军负责安全监护。2.3、巡线负责人：黄小军负责对各观测点、管道沿线覆土较浅地段的巡查。2.4、应急及配合巡线负责人：李文博负责管道试压过程中的应急并配合黄小军对管道沿线覆土较浅地段的交叉巡查。五、通球试压设备，材料和有关的设施1、空气压缩机规格型号为：出气量：10rw/min额定压力：4.0MPa数量：1台；（压力试验）出气量：10m3/min额定压力：0.3MPa数量：1台；（通球吹扫）2、清管器①660皮碗清管器2个。六、主要施工方法（一）管线通球、清管1、工艺参数的计算1.1、通...
